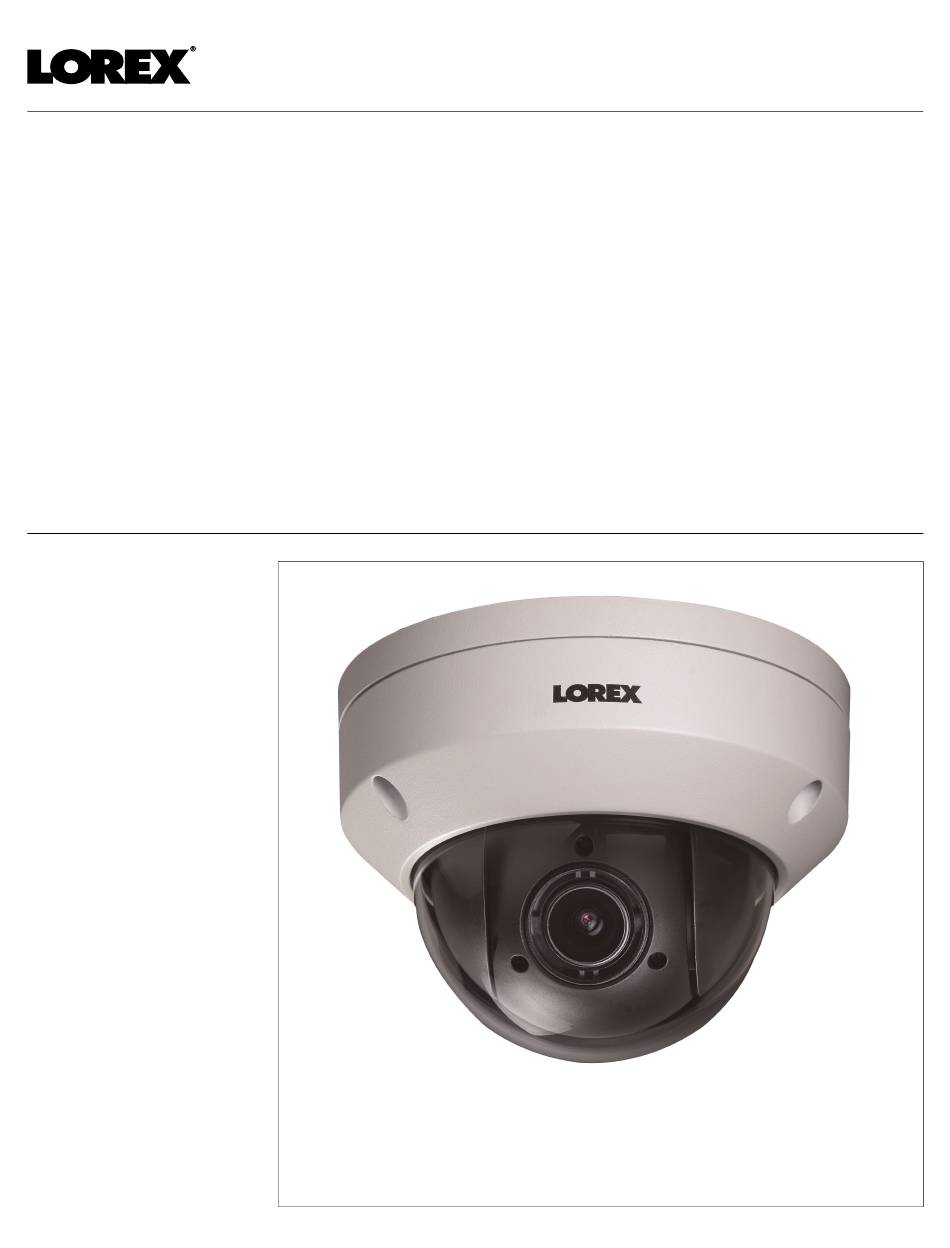

Instruction Manual
LNZ44P4 SERIES 4x IP PTZ
DOME CAMERA
LNZ44P4_SERIES_MANUAL_TRILINGUAL_R1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LNZ44P4 Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Lorex LNZ44P4 Series

Summary of Contents for Lorex LNZ44P4 Series

  • Page 1 Instruction Manual LNZ44P4 SERIES 4x IP PTZ DOME CAMERA LNZ44P4_SERIES_MANUAL_TRILINGUAL_R1...
  • Page 2 Thank you for purchasing this product. Lorex is committed to providing our customers with a high quality, reliable security solution. This manual refers to the following model: LNZ44P4 For the latest online manual, downloads and product updates, and to learn about our complete line of accessory products, please visit our website at: lorextechnology.com...

  • Page 3: Table Of Contents

    Table of contents Safety Instructions ................1 Getting Started..................2 Connecting the Camera................3 OPTION 1: Connecting Cameras to an NVR ........3 OPTION 2: Connecting Cameras to the Local Area Network (LAN) ..................3 Adding the PTZ Camera to the LNR / NR Series NVRs......5 Adding the PTZ camera to the LNK Series NVRs .......

  • Page 4: Safety Instructions

    Safety Instructions • Read this guide carefully and keep it for future reference. • Follow all instructions for safe use of the product and handle with care. • Use the camera within given temperature, humidity, and voltage levels noted in the Technical Specifications.

  • Page 5: Getting Started

    Getting Started The system comes with the following components: 100ft (30.5m) Ethernet Extension Cable Allen Key (x2) IP PTZ Dome Camera Mounting Screws (x3) Wall Mounting Bracket & Anchors (x3) Mounting Template (For camera) Mounting Screws ST4 (x4) Hex Bolt M4x10 (x3) &...

  • Page 6: Connecting The Camera

    Connecting the Camera It is recommended to connect the camera to your NVR and test the PTZ controls before permanent installation. For instructions on how to setup PTZ controls, see 5 Controlling the PTZ Camera with an NVR, page 14. 3.1 OPTION 1: Connecting Cameras to an NVR 1.
  • Page 7 Connecting the Camera Step 1 of 2 — OPTION A: Connecting the camera to your local network using an op- tional PoE switch: 1. Connect an Ethernet cable of up to 300ft (91m) rated CAT5e or higher (not included) from the LAN port on an external PoE switch (sold separately on lorextechnology.com) to your router.

  • Page 8: Adding The Ptz Camera To The Lnr / Nr Series Nvrs

    Connecting the Camera 1. Connect the camera to a power adapter (not included). NOTE For power requirement specification, see 8 Technical Specifications. 2. Connect the camera to a router in the same network as your NVR using the included Ethernet cable (or an Ethernet cable of up to 300ft (91m) rated CAT5e or higher). Step 2 of 2: Add the camera to your NVR: •...

  • Page 9: Adding The Ptz Camera To The Lnk Series Nvrs

    Connecting the Camera 5. Click Add. The Status indicator turns green to show the camera is successfully connected. 6. Click OK to save changes. NOTE You can also add a camera to a specific channel by hovering the mouse over an empty channel in split- screen view and clicking .
  • Page 10 Connecting the Camera 2. Click Search. The NVR scans the network for compatible cameras. A list of compati- ble cameras appear on the left-side of the screen. 3. Click the camera you would like to add. The selected camera’s attributes appear on the right-side of the screen.

  • Page 11: Installation

    Installation 4.1 Installation Tips and Warnings • Camera is rated for outdoor use. It is recommended to install the camera in a sheltered area, such as under the eaves on a roof. • Use the included wall mounting bracket for wall installation. Otherwise, the camera im- age will be sideways.
  • Page 12 Installation To wall mount the camera: 1. Use the Allen key (S3.0) included with the wall mounting bracket kit to loosen the hex lock on the bottom of the wall mounting bracket. Once loose, remove the back plate of the mounting bracket. 1.
  • Page 13 Installation 4. Ensure that the cable notch on the dome camera base is aligned with the cable notch on the wall mounting bracket. Align the 3 mounting holes on the dome camera base with the 3 corresponding mounting holes on the wall mounting bracket. 1: Cable Notch 2: Mounting Holes NOTE...
  • Page 14 Installation 7. Attach the back plate to the mounting surface using the mounting screws ST4 (x4) in- cluded with the wall mounting bracket kit. NOTE Use the drywall anchors included with the wall mounting bracket kit if installing on a drywall surface. 8.
  • Page 15 Installation 9. Lower the wall mounting bracket onto the back plate. Ensure that the 2 metal flaps on the back plate lock into the 2 grooves in the wall mounting plate. 10. Use the included Allen key (S3.0) to tighten the hex lock on the bottom of the wall mounting bracket.

  • Page 16: Ceiling Mounting

    Installation 4.2.2 Ceiling Mounting To ceiling mount the camera: 1. Use the mounting template included with the camera mounting kit to mark holes for the mounting screws (x3) and camera cable. 1. Mounting screw holes; 2. Camera cable hole (Optional) 2.

  • Page 17: Controlling The Ptz Camera With An Nvr

    Controlling the PTZ Camera with an NVR The camera can accept PTZ commands directly through the Ethernet cable. There is no need to run special wiring to control the movement of the PTZ camera. LNZ44P4 camera is compatible with LNR / NR / LNK Series NVRs, excluding the LNR200 and LNR300 Series NVRs.

  • Page 18: Controlling The Ptz Camera With Lnr / Nr Series Nvrs

    Controlling the PTZ camera with LNR / NR Series NVRs The following instructions are based on the LNR400 Series NVR. See your NVR’s instruc- tion manual for instructions on controlling the PTZ camera with your system. For the latest list of compatible NVRs, please visit lorextechnology.com/compatibility. To connect the PTZ camera to the system: 1.

  • Page 19: Advanced Ptz Controls

    Controlling the PTZ camera with LNR / NR Series NVRs PTZ Controls 1. Direction keys: Click to pan and tilt the camera. Click SIT to stop the current action. 2. PTZ Trace: Click to activate mouse PTZ Trace mode. You can do the following: •...

  • Page 20: Presets

    Controlling the PTZ camera with LNR / NR Series NVRs 1. No.: Click to select the number of the action you want to perform. 2. Not supported. 3. Not supported. 4. Preset: Click to call the selected preset. 5. Not supported. 6.

  • Page 21: Pattern

    Controlling the PTZ camera with LNR / NR Series NVRs 2. Click the Tour tab. 3. Under Patrol No., select the tour you would like to configure. 4. Under Preset, select a preset you would like to add to the tour. 5.
  • Page 22 Controlling the PTZ camera with LNR / NR Series NVRs 5. Move the camera into the desired end position and click End. 6. Right-click to return to the advanced PTZ controls window. To run a pattern: • Under No., select the number of the pattern you would like to go to and click NOTE •...

  • Page 23: Controlling The Ptz Camera With Lnk Series Nvrs

    Controlling the PTZ camera with LNK Series NVRs The following instructions are based on the LNK7000 Series NVR. See your NVR’s in- struction manual for instructions on controlling the PTZ camera with your system. For the latest list of compatible NVRs, please visit lorextechnology.com/compatibility. To connect the PTZ camera to the system: 1.
  • Page 24 Controlling the PTZ camera with LNK Series NVRs To use the PTZ controls: 1. Channel: Select the channel of the PTZ camera you want to control. 2. Navigation Controls: Click the directional arrows to move the PTZ camera. Click to begin autopan (PTZ camera pans around automatically). 3.

  • Page 25: Setting Ptz Presets

    Controlling the PTZ camera with LNK Series NVRs 7.1.1 Setting PTZ Presets Access the PTZ control menu to set preset viewing points for the PTZ. This is helpful for saving frequently-monitored areas for quick viewing. Once you have saved a few preset viewing points, you can start a PTZ cruise to switch between preset points automatically by clicking To set PTZ presets:...

  • Page 26: Technical Specifications

    Technical Specifications Image Sensor 1/3", CMOS 4 MP Video Format NTSC / PAL Effective Pixels 2592 (H) x 1520 (V) Resolution Up to 4MP Range 0°～355° Pan; 0°～90° Tilt Pan/Tilt Speed Manual Speed — Max 100°/Sec Pan; Max 60°/Sec Tilt Preset Speed —...

  • Page 27: Dimensions

    Technical Specifications 8.1 Dimensions Camera Alone: Camera and Wall Mount: #LX400075; r.45773/45962; en-US...

  • Page 28: Troubleshooting

    Troubleshooting There is no picture at night. • Camera is capable of seeing in extremely low light conditions (0.2 Lux), but it cannot see in total darkness. It is recommended to install the camera where there is some ambient light (e.g. street lighting, starlight, moonlight, etc.) or leave a light on in the area where the camera is installed.

  • Page 29: Resetting The Camera

    Resetting the Camera The camera features a hard reset button that is used to reset all camera settings back to the default values. This is useful in case you want to revert camera image settings back to the default values. To reset the camera: 1.

  • Page 30: Notices

    Notices This product has been certified and found to comply with the limits regulated by FCC, EMC, and LVD. Therefore, it is designated to provide reasonable protection against inter- ference and will not cause interference with other appliance usage. However, it is impera- tive that the user follows the guidelines in this manual to avoid improper usage, which may result in damage to the product, electrical shock and fire hazard injury.
  • Page 31 Legal disclaimer As our product is subject to continuous improvement, Lorex Corporation & subsidiaries reserve the right to modify product design, specifications & prices without notice and without incurring any obligation.E&OE.
  • Page 32 Manuel d'utilisation LNZ44P4 SÉRIE IP CAMÉRA À DÔME PTZ 4 x...
  • Page 33 Merci d’avoir acheté ce produit. Lorex s’engage à fournir à nos clients une solution de sécurité fiable et de haute qualité. Ce manuel fait référence au modèle suivant : LNZ44P4 Pour consulter en ligne le plus récent manuel, les téléchargements et les mises à jour du produit, et pour en savoir plus sur notre gamme complète d’accessoires, visitez notre site Web au :...
  • Page 34 Tables des matières Consignes de sécurité .................1 Mise en route ..................2 Brancher la caméra ................3 OPTION 1 : Brancher les caméras à un NVR (enregistreur vidéo par réseau)................3 OPTION 2 : Connexion des caméras au réseau local (LAN) ....3 Ajout de la caméra PTZ aux NVR (enregistreur vidéo par réseau)de série LNR/NR ..............

  • Page 35: Consignes De Sécurité

    Consignes de sécurité • Lire attentivement ce guide et le garder pour consultation ultérieure • Suivre toutes les instructions pour une bonne utilisation et manipuler avec attention • Utiliser la caméra à la température spécifiée, au taux d’humidité et au niveau de tension affichés dans les spécifications techniques.

  • Page 36: Mise En Route

    Mise en route Le système est livré avec les éléments suivants : Câble de rallonge Ether- net 100 pi (30,5m)CAT5e Clé Allen (x 2) IPCaméra dôme PTZ Vis de montage (x 3) Support de fixation au mur et ancrages (x 3) Modèle d’assemblage (Pour la caméra) Écrous hexagonaux M4x10...

  • Page 37: Brancher La Caméra

    Brancher la caméra Il est recommandé de brancher la caméra à votre NVR (enregistreur vidéo par réseau) et de tester les contrôles PTZ avant l’installation permanente. Pour plus d’informations sur la configuration des commandes PTZ, voir 5 Contrôle de la caméra PTZ avec un NVR (enre- gistreur vidéo par réseau), page 14.
  • Page 38 Brancher la caméra Qu’est-ce que le PoE ? L'alimentation par Ethernet est une technologie qui permet aux câbles Ethernet d’amener l’alimentation aux dispositifs branchés. Les NVR (enregistreur vidéo par réseau) compati- bles utilisent les ports d'alimentation par Ethernet pour fournir l’alimentation et les commandes PTZ à...

  • Page 39: Ajout De La Caméra Ptz Aux Nvr

    Brancher la caméra Étape 1 de 2 – OPTION B : Connexion de la caméra à votre réseau local en utilisant un adaptateur d’alimentation : 1. Brancher la caméra à un adaptateur d’alimentation (non fourni) : REMARQUE Pour plus de détails sur la tension requise, consultez 8 Spécifications techniques. 2.
  • Page 40 Brancher la caméra REMARQUE • Non compatible avec les NVR (enregistreur vidéo par réseau)de série LNR200/LNR300. Pour consul- ter la dernière liste des enregistreurs compatibles, consultez lorextechnology.com/compatibility. • Vous devez disposer d'au moins un canal vide avant d'essayer d'ajouter la caméra à la. NVR (enregis- treur vidéo par réseau).

  • Page 41: Ajout De La Caméra Ptz Aux Nvr (Enregistreur Vidéo Par Réseau)De Série Lnk

    Brancher la caméra 3.4 Ajout de la caméra PTZ aux NVR (enregistreur vidéo par réseau)de série LNK Pour ajouter la caméra PTZ aux NVR (enregistreur vidéo par réseau)de série LNK : Les instructions suivantes s’appliquent au modèle de NVR (enregistreur vidéo par réseau) série LNK7000.

  • Page 42: Installation

    Installation 4.1 Conseils et avertissements d’installation • La caméra est conçue pour être utilisée à l’extérieur. Il est recommandé d’installer la caméra dans un endroit couvert, par exemple sous l’avant-toit. • Utiliser le support de montage inclus pour l’installer sur le mur. Sinon, l’image de la ca- méra sera de travers.
  • Page 43 Installation Installation de la caméra au mur : 1. Utiliser la clé Allen (S3.0) incluse avec les pièces du support de montage mural pour desserrer l’écrou hexagonal à la base du support de montage mural. Une fois l’écrou desserré, enlever la plaque arrière du support de fixation. 1.
  • Page 44 Installation 4. S’assurer que l’encoche du câble de la base de la caméra dôme est aligné à l’encoche du câble sur le support de montage mural. Aligner les trois trous de montage de la base de la caméra dôme aux trois trous de montage correspondants sur le support de montage mural.
  • Page 45 Installation 7. Fixez la plaque arrière à la surface de montage à l’aide des vis de montage ST4 (x 4) fournies avec les pièces du support de montage mural. REMARQUE Utiliser les chevilles pour cloison sèche fournies avec les pièces du support de montage mural si l’installation se fait sur une surface sèche.
  • Page 46 Installation 9. Baisser les supports de montage mural sur la plaque arrière. Vérifier que les 2 volets métalliques sur la plaque arrière se verrouillent avec les 2 rainures sur la plaque de montage murale. 10. Utiliser la clé Allen (S3.0) incluse pour resserrer l’écrou hexagonal à la base des sup- ports de montage mural.

  • Page 47: Installation De La Caméra Au Plafond

    Installation 4.2.2 Installation de la caméra au plafond Pour installer la caméra au plafond : 1. Utiliser le modèle d’assemblage inclus avec les pièces de montage de la caméra afin de marquer l’emplacement des trous des vis de montage (x 3) et des câbles de la caméra.

  • Page 48: Contrôle De La Caméra Ptz Avec Un Nvr (Enregistreur Vidéo Par Réseau)

    Contrôle de la caméra PTZ avec un NVR (enregistreur vidéo par réseau) La caméra peut accepter des commandes PTZ directement par le câble Ethernet. Il n’est pas nécessaire de passer un câblage spécial pour contrôler le mouvement de la caméra PTZ.

  • Page 49: Contrôle De La Caméra Ptz Avec Les Nvr

    Contrôle de la caméra PTZ avec les NVR (enregistreur vidéo par réseau) de série LNR/NR Les instructions suivantes s’appliquent au modèle de NVR (enregistreur vidéo par réseau) série LNR400. Pour savoir comment commander les caméras PTZ avec le système, consulter le manuel du système NVR (enregistreur vidéo par réseau). Pour consulter la dernière liste à...

  • Page 50: Contrôles Ptz Avancés

    Contrôle de la caméra PTZ avec les NVR (enregistreur vidéo par réseau) de série LNR/NR Commandes PTZ 1. Touches de navigation : Cliquer pour faire tourner et basculer la caméra. Cliquer SIT pour arrêter l’action en cours. 2. Trace PTZ : Cliquer pour activer le mode souris Trace PTZ. Vous pouvez procéder ainsi •...

  • Page 51: Réglages

    Contrôle de la caméra PTZ avec les NVR (enregistreur vidéo par réseau) de série LNR/NR 1. No. : Cliquer pour sélectionner le nombre d’actions à réaliser. 2. Non compatible. 3. Non compatible. 4. Prérégler : Cliquer pour activer le préréglage sélectionné. 5.

  • Page 52: Tournées

    Contrôle de la caméra PTZ avec les NVR (enregistreur vidéo par réseau) de série LNR/NR 5. Cliquer à droite pour revenir à la fenêtre des contrôles PTZ avancés. Pour accéder a un réglage : • Sous No., sélectionner le numéro du réglage à ouvrir, puis cliquer sur 6.2.2 Tournées Les tournées passeront par un ensemble de préréglages.
  • Page 53 Contrôle de la caméra PTZ avec les NVR (enregistreur vidéo par réseau) de série LNR/NR 2. Cliquez sur l’onglet Pattern. 3. Sous Pattern, saisissez le modèle que vous voulez configurer. 4. Déplacer la caméra vers la position initiale désirée, puis cliquer sur Start. 5.

  • Page 54: Contrôle De La Caméra Ptz Avec Les Nvr (Enregistreur Vidéo Par Réseau) De Série Lnk

    Contrôle de la caméra PTZ avec les NVR (enregistreur vidéo par réseau) de série LNK Les instructions suivantes s’appliquent au modèle de NVR (enregistreur vidéo par réseau) série LNK7000. Pour savoir comment commander les caméras PTZ avec le système, consulter le manuel du système NVR (enregistreur vidéo par réseau). Pour consulter la dernière liste à...
  • Page 55 Contrôle de la caméra PTZ avec les NVR (enregistreur vidéo par réseau) de série Utiliser les contrôles PTZ : 1. Canal : Choisir le canal de la caméra PTZ que vous souhaitez contrôler. 2. Commandes de navigation Cliquer sur les flèches de direction pour orienter la ca- méra PTZ.

  • Page 56: Configurer Les Présélections Ptz

    Contrôle de la caméra PTZ avec les NVR (enregistreur vidéo par réseau) de série 7.1.1 Configurer les présélections PTZ Accéder au menu de contrôle PTZ pour configurer les points de visionnement préréglés pour le PTZ. Cela s'avère utile pour sauvegarder des zones fréquemment surveillées pour un visionnement rapide.

  • Page 57: Spécifications Techniques

    Spécifications techniques Capteur d’images CMOS 1/3 po 4 MP Format vidéo NTSC / PAL Pixels effectifs 2592 (H) x 1520 (V) Résolution Jusqu’à 4 MP de fonctionnement Panoramique : 0°～355°; Inclinaison : 0°～90 ° Vue panoramique/vitesse d’inclinaison Vitesse manuelle : Max 100°/sec (panoramique); max 60°/sec (inclinaison) Vitesse préréglée : Max 100°/sec (panoramique);...

  • Page 58: Dimensions

    Spécifications techniques 8.1 Dimensions Caméra seule : Caméra et montage mural : #LX400075; r. 3.0/46180/46180; fr-CA...

  • Page 59: Dépannage

    Dépannage Il n’y a pas d’image la nuit. • La caméra a la capacité de voir dans des conditions d’éclairage extrêmement faible (0,2 Lux), mais ne peut pas voir dans l’obscurité totale. Il est recommandé d’installer la caméra dans un lieu avec un peu de lumière ambiante (par ex : éclairage de rue, lumière des étoiles, lumière de la lune, etc.) ou de laisser une lumière allumée là...
  • Page 60 Dépannage • Éteindre le détecteur de mouvement sur le canal où la caméra PTZ est connectée. NVR (enregistreur vidéo par réseau)Elles utilisent la détection de mouvement vidéo; ce qui signifie qu'elles détectent les mouvements en cherchant des changements entre chaque image par seconde de la vidéo. Si la caméra est en mouvement, le NVR (enre- gistreur vidéo par réseau) détectera un mouvement.

  • Page 61: 10 Réinitialisation De La Caméra

    Réinitialisation de la caméra La caméra est équipée d’un bouton de réinitialisation qui permet de réinitialiser tous les paramètres de la caméra, afin de revenir aux valeurs par défaut. Ceci est utile pour rétablir les réglages d’image de la caméra aux valeurs par défaut. Pour réinitialiser la caméra : 1.

  • Page 62: Avis

    Avis Ce produit a été certifié et reconnu conforme aux limites règlementées par la FCC, l’EMC et le LVD. Par conséquent, il est conçu pour fournir une protection raisonnable contre les interférences et ne causera pas d’interférence avec d’autres appareils en utilisation. Ce- pendant, il est impératif que l’utilisateur suive les directives de ce manuel pour éviter une utilisation inappropriée qui pourrait causer des dommages au produit, une décharge élec- trique et un risque d’incendie et de blessures.
  • Page 63 © 2017, Lorex Corporation Tous droits réservés dans le monde entier. Les noms et les marques figurant sur ce site Web sont des marques déposées ou des marques commerciales de Lorex Corporation et/ou de ses filiales. Toutes les autres marques, et tous les autres noms commerciaux ou noms de société mentionnés dans ce site Web sont utilisé(e)s pour les seules fins didentification et sont la propriété...
  • Page 64 Manual de instrucciones LNZ44P4 CÁMARA PTZ IP TIPO DOMO 4x SERIE...
  • Page 65 Gracias por comprar este producto. Lorex se compromete a brindar a nuestros clientes una solución de seguridad confiable de alta calidad. Este manual hace referencia al siguiente modelo: LNZ44P4 Para obtener el manual en línea, descargas o actualizaciones más recientes de productos, y conocer nuestra línea completa de accesorios, visite nuestro sitio web en:...
  • Page 66 Tabla de contenido Instrucciones de seguridad ..............1 Instrucciones iniciales .................2 Cómo conectar la cámara ..............3 OPCIÓN 1: Cómo conectar las cámaras a NVR......... 3 OPCIÓN 2: Conexión de cámaras a la red de área local (LAN) ..... 3 Cómo agregar la cámara PTZ a las NVR de las series LNR/NR .... 5 Cómo agregar la cámara PTZ a las NVR de la serie LNK.....

  • Page 67: Instrucciones De Seguridad

    Instrucciones de seguridad • Lea esta guía con cuidado y guárdela para referencias futuras. • Siga todas las instrucciones para el uso seguro del producto y manipúlelo con cuidado. • Use la cámara dentro de la temperatura indicada, la humedad y los niveles de voltaje indicados en las Especificaciones técnicas.

  • Page 68: Instrucciones Iniciales

    Instrucciones iniciales El sistema viene con los siguientes componentes: 100 ft (30.5 m) Cable de ex- tensión Ethernet CAT5e* Llave Allen (x2) IP Cámara PTZ tipo domo Tornillos de montaje (x3) y an- Soporte de montaje de pared clajes (x3) Plantilla de montaje (para la cámara) Pernos hexagonales M4 x 10...

  • Page 69: Cómo Conectar La Cámara

    Cómo conectar la cámara Se recomienda conectar la cámara a su NVR y probar los controles PTZ antes de una ins- talación permanente. Para obtener las instrucciones sobre cómo configurar los controles PTZ, consulte 5 Control de la cámara PTZ con una NVR, página 14. 3.1 OPCIÓN 1: Cómo conectar las cámaras a NVR 1.
  • Page 70 Cómo conectar la cámara ¿Qué es PoE? PoE es una tecnología que permite que los cables Ethernet transmitan energía eléctrica a los dispositivos conectados. Las NVR compatibles utilizan puertos PoE integrados para suministrar energía y comandos PTZ a la cámara, así como la conexión de video a la NVR mediante un cable CAT5E simple.

  • Page 71: Cómo Agregar La Cámara Ptz A Las Nvr De Las Series Lnr/Nr

    Cómo conectar la cámara Paso 1 de 2 — OPCIÓN B: Conexión de la cámara a la red local usando un adap- tador de corriente: 1. Conecte la cámara a un adaptador de corriente (no incluido). NOTA Para las especificaciones sobre la corriente requerida, consulte 8 Especificaciones técnicas. 2.

  • Page 72: Cómo Agregar La Cámara Ptz A Las Nvr De La Serie Lnk

    Cómo conectar la cámara 2. Inicie sesión a través de la cuenta de admin (Nombre de usuario predeterminado: ad- min; contraseña predeterminada: 000000). 3. Haga clic en Device Search. El sistema busca en la red las cámaras compatibles. 4. Marque las cámaras que desea agregar. 5.
  • Page 73 Cómo conectar la cámara 1. Desde la visualización en vivo, coloque el cursor sobre un canal en blanco. Haga clic en el centro del canal para agregar la cámara PTZ desde la LAN. Se abrirá un me- nú de Quick Add. NOTA Si se le solicita, ingrese el nombre de usuario del sistema (predeterminado: admin) y su contraseña.

  • Page 74: Instalación

    Instalación 4.1 Consejos y advertencias de instalación • La cámara está diseñada para uso en exteriores. Se recomienda instalar la cámara en un área resguardada, como debajo del alero del techo. • Utilice el soporte de montaje de pared incluido para instalarlo en la pared. De lo contra- rio, la imagen de la cámara aparecerá...

  • Page 75: Soporte De Pared

    Instalación 4.2.1 Soporte de pared ATENCIÓN Asegúrese de instalarlo en una ubicación que pueda soportar el peso combinado del soporte de montaje de pared y la cámara. Para montar la cámara sobre la pared: 1. Utilice la llave Allen (S3.0) incluida en el kit de instalación de pared para aflojar el blo- queo hexagonal que se encuentra en la parte inferior del soporte de montaje de pared.
  • Page 76 Instalación 4. Asegúrese de que la ranura para cables en la base de la cámara tipo domo esté ali- neada con la ranura para cables en el soporte de montaje de pared. Alinee los tres ori- ficios de montaje en la base de la cámara tipo domo con los tres orificios de montaje correspondientes en el soporte de montaje de pared.
  • Page 77 Instalación 7. Fije la placa posterior a la superficie de montaje con los tornillos de montaje ST4 (x4) que vienen incluidos en el kit de instalación de pared. NOTA Utilice los anclajes para yeso incluidos en el kit de instalación de pared si la instalación se hace en una superficie de yeso.
  • Page 78 Instalación 9. Baje el soporte de montaje de pared hacia la placa trasera. Asegúrese de que las 2 solapas metálicas ubicadas sobre la placa posterior se bloqueen dentro de las 2 ranu- ras que se encuentran en la placa de montaje de pared. 10.

  • Page 79: Montaje En Techo

    Instalación 4.2.2 Montaje en techo Para montar la cámara en el techo: 1. Use la plantilla de montaje incluida en el kit de instalación de la cámara para marcar los orificios de los tornillos de montaje (x3) y el cable de la cámara. 1.

  • Page 80: Control De La Cámara Ptz Con Una Nvr

    Control de la cámara PTZ con una La cámara puede admitir comandos PTZ directamente a través del cable Ethernet. No es necesario tender un cableado especial para controlar el movimiento a la cámara PTZ. LNZ44P4 cámara es compatible con las NVR de las series LNR/NR/LNK, con exclusión de las NVR de las series LNR200 y LNR300.

  • Page 81: Cómo Controlar La Cámara Ptz Con Las Nvr De Las Series Lnr/Nr

    Cómo controlar la cámara PTZ con las NVR de las series LNR/NR Las siguientes instrucciones se basan en la NVR de la serie LNR400. Consulte su manual de instrucciones de su NVR para obtener instrucciones sobre cómo controlar la cámara PTZ con su sistema.

  • Page 82: Controles De Ptz Avanzados

    Cómo controlar la cámara PTZ con las NVR de las series LNR/NR Controles de PTZ 1. Teclas de dirección: Haga clic para desplazar e inclinar la cámara. Haga clic en SIT para detener la acción actual. 2. Trazado PTZ: Haga clic para activar el mouse de modo Trazado PTZ. Puede hacer lo siguiente: •...

  • Page 83: Predefiniciones

    Cómo controlar la cámara PTZ con las NVR de las series LNR/NR Para abrir los controles de PTZ avanzados: • Haga clic en la flecha en la ventana de control de PTZ para abrir los controles avanzados. Descripción de los controles de PTZ avanzados: 1.

  • Page 84: Recorridos

    Cómo controlar la cámara PTZ con las NVR de las series LNR/NR 2. Haga clic en la pestaña Preset. 3. Bajo el cuadro de texto Set, ingrese el número de la configuración predeterminada que desee crear. 4. Mueva la cámara hacia la posición deseada y haga clic en Set. NOTA Haga clic en Del Preset para eliminar una configuración predeterminada.

  • Page 85: Patrón

    Cómo controlar la cámara PTZ con las NVR de las series LNR/NR 7. Haga clic derecho para volver a la ventana de controles avanzados de PTZ. Para ejecutar un recorrido: • Debajo de No., seleccione el número de recorrido que desearía realizar y haga clic en NOTA •...

  • Page 86: Cómo Controlar La Cámara Ptz Con Las Nvr De La Serie Lnk

    Cómo controlar la cámara PTZ con las NVR de la serie LNK Las siguientes instrucciones se basan en la NVR de la serie LNK7000. Consulte su ma- nual de instrucciones de su NVR para obtener instrucciones sobre cómo controlar la cá- mara PTZ con su sistema.
  • Page 87 Cómo controlar la cámara PTZ con las NVR de la serie LNK Para utilizar los controles de PTZ, haga lo siguiente: 1. Canal: Seleccione el canal de la cámara PTZ que desee controlar. 2. Controles de navegación: Haga clic en las flechas de dirección para mover la cáma- ra PTZ.

  • Page 88: Configuración De Predefiniciones Ptz

    Cómo controlar la cámara PTZ con las NVR de la serie LNK 7.1.1 Configuración de predefiniciones PTZ Acceda al menú de control de PTZ para establecer puntos de visualización predetermina- dos del PTZ. Esto es útil para guardar áreas monitoreadas frecuentemente para una rápi- da visualización.

  • Page 89: Especificaciones Técnicas

    Especificaciones técnicas Sensor de imagen 1/3 in, CMOS de 4 MP Formato de video NTSC / PAL Píxeles efectivos 2592 (ancho) x 1520 (alto) Resolución Hasta 4 MP Rango Vista panorámica de 0°～355°; inclinación de 0°～90° Velocidad de vista panorámica o Velocidad manual: máx.

  • Page 90: Dimensiones

    Especificaciones técnicas 8.1 Dimensiones Cámara sola: Cámara y montaje de pared: #LX400075; r. 3.0/46179/46179; es-MX...

  • Page 91: Resolución De Problemas

    Resolución de problemas No aparece ninguna imagen de noche. • La cámara es capaz de captar imágenes en condiciones de luz extremadamente baja (0.2 Lux) pero no puede captar imágenes en la oscuridad total. Se recomienda instalar la cámara donde haya algo de luz ambiental (p.
  • Page 92 Resolución de problemas • Apague la detección de movimiento en el canal al cual la cámara PTZ está conectada. NVRusan la detección de movimiento de video, lo que significa que detectan movi- miento mediante la búsqueda de cambios entre fotogramas (imágenes) en el video. Si la cámara se mueve, el NVR detectará...

  • Page 93: 10 Cómo Restablecer La Cámara

    Cómo restablecer la cámara La cámara incluye un botón de reinicio que se utiliza para restablecer todas las configura- ciones de la cámara de vuelta a los valores predeterminados. Esto es útil en caso de que desee revertir la configuración de imagen de la cámara a los valores predeterminados. Para restablecer la cámara: 1.

  • Page 94: Notificaciones

    Notificaciones Este producto ha sido certificado y cumple con los límites regulados por FCC, EMC y LVD. Por lo tanto, está diseñado para ofrecer una protección razonable contra interferencias y no causará interferencia con el uso de otros aparatos. Sin embargo, es imprescindible que el usuario cumpla las pautas de este manual para evitar el uso inadecuado que pueda resultar en daños al producto, descarga eléctrica y lesiones por riesgo de incendio.
  • Page 95 © 2017, Lorex Corporation Todos los derechos reservados en el mundo entero. Los nombres y las marcas que aparecen aquí son ya sea marcas registradas o marcas comerciales de Lorex Corporation y/o de sus subsidiarias. Todas las demás marcas comerciales, nombres de fábrica o nombres de empresas a las cuales aquí se hace referencia se utilizan solamente con fines de identificación y pertenecen exclusivamente a sus respectivos propietarios.
