Elko iNELS Air AirMD-100NB Manual

ELKO EP, s.r.o.
Palackého 493
769 01 Holešov, Všetuly
Česká republika
Tel.: +420 573 514 211
e-mail: elko@elkoep.cz
www.elkoep.cz
Made in Czech Republic
02-31/2019 Rev.: 0

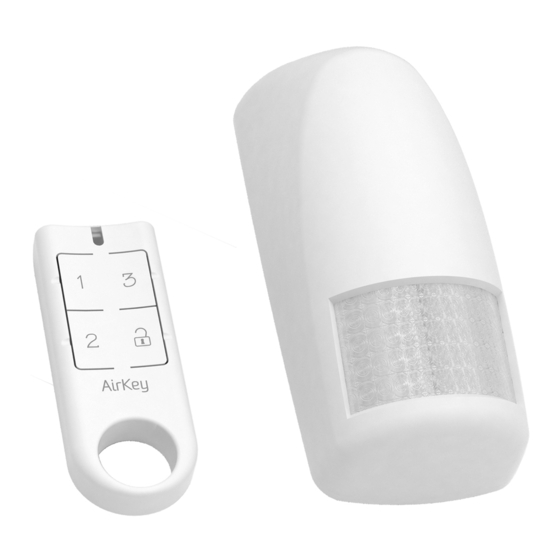

Charakteristika
AirMD-100
• Pohybový detektor PIR slouží k detekci pohybu v interiérech.
• Možnost nastavení citlivosti detektoru pro eliminaci nežádoucích sepnutí.
• Detektor nabízí rychlé a komfortní řešení, jak detekovat pohyb v objektu. Vystačí
pouze jednoduchá instalace na zvoleném místě.
• Pro přenos zpráv je možno využít síť NB-IoT.
• Anti-sabotážní funkce (Tamper): při neoprávněném zásahu do detektoru (demon-
táž) vyšle informační zprávu na server.
• Data jsou zasílána na server, ze kterého mohou být následně zobrazena jako noti-
fi kace v Chytrém telefonu, aplikaci nebo Cloudu.
• Informace o stavu baterie je zasílána formou zpráv na server.
• Napájení: 2 x 1.5V AA.
• Funkce Odstřežení (DISARM) se provádí pomocí klíčenky AirKey, která bezdrátově
komunikuje s detektorem.
AirKey
• Slouží k deaktivaci pohybového detektoru v momentě, kdy přicházíte do hlída-
ného prostoru.
• Jeden detektor lze spárovat až s 32 klíčenkami. Klíčenku lze spárovat s libovolným
počtem detektorů AirMD-100.
• Designové provedení v barvě černá a bílá s laserovým potiskem.
• Bateriové napájení (3 V / CR 2032 - součástí balení) s životností cca 5 let dle čet-
nosti užívání.

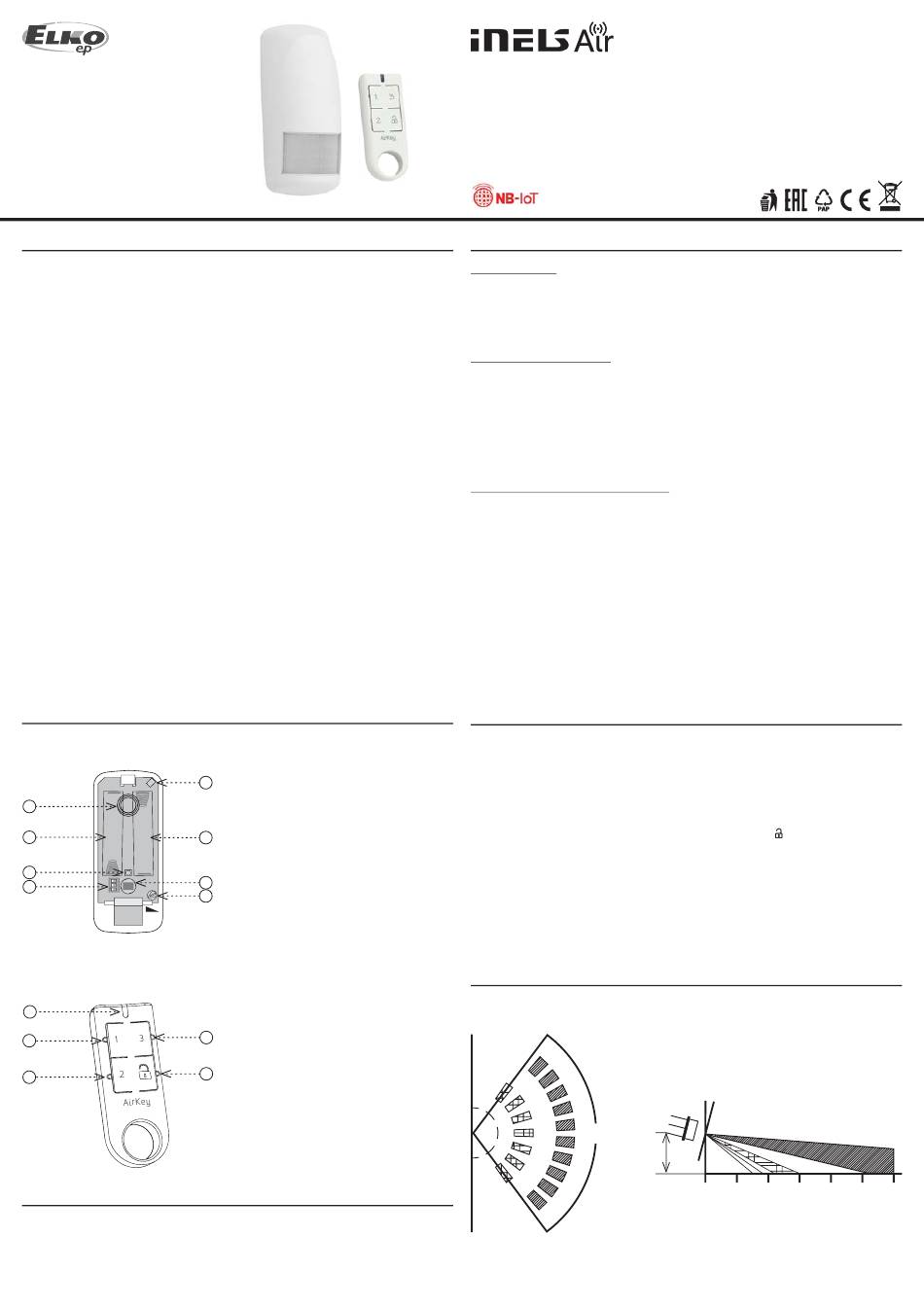

Popis přístroje
AirMD-100NB
+
1
2
+
3
4
SENS
AirKey
8
9
9
Přiřazení do Cloudu aplikace
Provádí se v aplikaci Vašeho Chytrého telefonu. Do aplikace zadejte příslušné údaje, které
jsou uvedeny na krytu detektoru.
1. Anténa
5
2. Baterie
3. Modrá LED
4. DIP přepínač
2
- DIP1: bez funkce
- DIP2: bez funkce
- DIP3: programování / mazání paměti
6
detektoru
7
5. Tamper
6. Pohybové čidlo
7. Nastavovací prvek SENS - nastavení
citlivosti PIR čidla
8. Indikace vysílání
9. Ovládací tlačítka
10. Ovládací tlačítko DISARM
9
10
AirMD-100NB / AirKey
Pohybový detektor /
Všeobecné instrukce
Internet věcí (IoT)
• Kategorii bezdrátových komunikačních technologií určených k IoT popisuje Low Po-
wer Wide Area (LPWA). Tato technologie je navržena tak, aby zajišťovala celoplošné
pokrytí vně i uvnitř budov, byla energeticky nenáročná a měla nízké náklady na provoz
jednotlivých zařízení. Pro využívání tohoto standardu je k dispozici síť NarrowBand.
Informace o síti NarrowBand
• Síť zajišťuje obousměrnou komunikaci a jako jediná využívá licencované pásmo LTE.
Naše zařízení umožňují komunikaci přes Band 1 (2100 MHz), Band 3 (1800 MHz), Band 8
(900 MHz), Band 5 (850 MHz), Band 20 (800 MHz) a Band 28 (700 MHz).
• Pro svůj provoz využívá tato technologie SIM karty pro jednotlivá zařízení.
• Výhodou NarrowBand je využití již vystavěné sítě, čímž zajišťuje dostatečné pokrytí
vně i uvnitř budov.
• Více informací o této technologii se dozvíte na stránkách www.vodafone.cz
Upozornění pro správný provoz zařízení:
• Výrobky se instalují dle schématu zapojení uvedeného u každého výrobku.
• Pro správnou funkčnost zařízení je nutné mít dostatečné pokrytí vybrané sítě v místě
instalace.
• Zároveň musí být zařízení v síti registrováno. Úspěšná registrace zařízení v dané síti
vyžaduje zaplacení tarifu za provoz.
• Každá síť nabízí jiné možnosti tarifů - vždy záleží na počtu zpráv, které chcete ze zaří-
zení odesílat. Informace k těmto tarifům naleznete v auktuální verzi ceníku společnosti
ELKO EP.
Funkce
Pokud 15 minut nezaznamená pohybový detektor žádný pohyb, dojde automaticky k
aktivaci střežení.
Datovou zprávu o stavu odesílá v max. čtyřhodinovém intervalu (lze upravit zprávou ze
serveru).
Vypnutí střežení (DISARM)
Při zachycení pohybu ve stavu střežení se rozsvítí modrá LED a současně se spustí nepře-
rušovaný zvukový signál. Na ovladači AirKey stiskněte tlačítko . Dojde k vypnutí zvuko-
vé signalizace a přechod do stavu DISARM je potvrzen krátkým pípnutím.
Pokud v uvedeném intervalu 5 vteřin nedojde k vypnutí střežení, zvuková signalizace se
vypne a detektor odešle uživateli alarm.
Jestliže je detektor deaktivován ovladačem AirKey, nevysílá uživateli informaci o dete-
kovaném pohybu.
Detekční pole
pohled shora
105°
1 / 4
Klíčenka iNELS Air
boční pohled
12°
max.
2.2 m
0 2 4 6
detekční prostor je pokryt třemi vějíři
CZ
8 10 12 m
