Elko iNELS Air AirWD-100NB Instruction Manual

ELKO EP, s.r.o.
Palackého 493
769 01 Holešov, Všetuly
Česká republika
Tel.: +420 573 514 211
e-mail: elko@elkoep.cz
www.elkoep.cz
Made in Czech Republic
02-36/2019 Rev.: 1
Charakteristika
• Magnetický detektor slouží pro detekci otevření dveří nebo okna, přesunutí před-
mětu apod., k aktivaci dochází přiblížením / oddálením magnetu od senzoru.
• Díky bezdrátovému řešení a komunikaci NB-IoT můžete okamžitě připevnit na
zvolené místo a ihned provozovat.
• Anti-sabotážní funkce (Tamper): při neoprávněném zásahu do detektoru (demon-
táž) vyšle informační zprávu na server.
• Data jsou zasílána na server, ze kterého mohou být následně zobrazena jako noti-
fi kace v Chytrém telefonu, aplikaci nebo Cloudu.
• Informace o stavu baterie je zasílána formou zpráv na server.
• Napájení: baterie 1x CR123A.
Popis přístroje
Detektor
1
2
-
3 3
6
4
+
5
Přiřazení do Cloudu aplikace
Provádí se v aplikaci Vašeho Chytrého telefonu. Do aplikace zadejte příslušné údaje, které
jsou uvedeny na krytu detektoru.
Funkce
• Po vložení baterie odešle detektor úvodní zprávu, LED problikne.
• K aktivaci dochází přiblížením / oddálením magnetu od senzoru. Detektor odesílá dato-
vou zprávu každých 12 hodin. V případě změny stavu odesílá datovou zprávu okamžitě.
• V případě otevřené krabičky je každé přiblížení a oddálení magnetu indikováno bliknu-
tím LED. V případě slabé baterie je při přiblížení / oddálení magnetu indikováno dvojím
bliknutím LED.
• Alarm - při oddálení magnetu od detektoru se na 2 vteřiny spustí zvuková signalizace.
D/WD
1. Anténa
2. Slot pro nanoSIM
3. Magnetický kontakt
4. Baterie
5. Tamper
6. Magnet

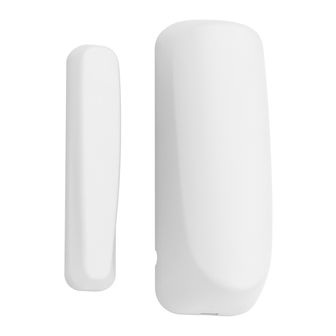

AirWD-100NB
Magnetický detektor (vnitřní)
Všeobecné instrukce
Internet věcí (IoT)
• Kategorii bezdrátových komunikačních technologií určených k IoT popisuje Low Po-
wer Wide Area (LPWA). Tato technologie je navržena tak, aby zajišťovala celoplošné
pokrytí vně i uvnitř budov, byla energeticky nenáročná a měla nízké náklady na provoz
jednotlivých zařízení. Pro využívání tohoto standardu je k dispozici síť NarrowBand.
Informace o síti NarrowBand
• Síť zajišťuje obousměrnou komunikaci a jako jediná využívá licencované pásmo LTE.
Naše zařízení umožňují komunikaci přes Band 1 (2100 MHz), Band 3 (1800 MHz), Band 8
(900 MHz), Band 5 (850 MHz), Band 20 (800 MHz) a Band 28 (700 MHz).
• Pro svůj provoz využívá tato technologie SIM karty pro jednotlivá zařízení.
• Výhodou NarrowBand je využití již vystavěné sítě, čímž zajišťuje dostatečné pokrytí
vně i uvnitř budov.
• Více informací o této technologii se dozvíte na stránkách www.vodafone.cz
Upozornění pro správný provoz zařízení:
• Výrobky se instalují dle schématu zapojení uvedeného u každého výrobku.
• Pro správnou funkčnost zařízení je nutné mít dostatečné pokrytí vybrané sítě v místě
instalace.
• Zároveň musí být zařízení v síti registrováno. Úspěšná registrace zařízení v dané síti
vyžaduje zaplacení tarifu za provoz.
• Každá síť nabízí jiné možnosti tarifů - vždy záleží na počtu zpráv, které chcete ze zaří-
zení odesílat. Informace k těmto tarifům naleznete v aktuální verzi ceníku společnosti
ELKO EP.
Montáž
Detektor
3a
1
4
5
1. Šroubovákem zatlačte do otvoru v dolní části detektoru, horní kryt tahem nahoru po-
suňte a detektor otevřete.
Výrobek lze připevnit dvěma způsoby:
2. Přímo na rovnou plochu nalepením* - na vnější část základny naneste vhodné lepidlo.
Základnu umístěte na požadované místo (pohyblivé křídlo okna nebo dveří) a nechte
zaschnout.
3. Pomocí vhodného spojovacího materiálu** našroubováním
a) Výlisek v dolní části přístroje zatlačte směrem dolů a vyjměte přístroj ze základny.
b) Vylomte záslepky pro šrouby (např. šroubovákem).
c) Na požadované místo (pohyblivé křídlo okna nebo dveří) vyvrtejte do podkladu dva
otvory vhodného průměru, odpovídající pozici otvorů ve dnu krabičky. Základnu umís-
těte na požadované místo a připevněte vhodným spojovacím materiálem dle podkla-
du. Nacvakněte přístroj do základny.
4. Opatrně zasuňte nanoSIM (při vkládání nebo výměně nanoSIM nesmí být přístroj pod
napětím!)
5. Vložte baterii a překontrolujte správné umístění (při vložení baterie se do aplikace ode-
šle zpráva o funkčnosti detektoru).
6. Zobáček horního krytu nasaďte do otvoru ve spodním krytu a zacvakněte.
1 / 3
3b
3c
6
-
+
CZ
-
+
Click!
