INSTRUKCJA OBSŁUGI

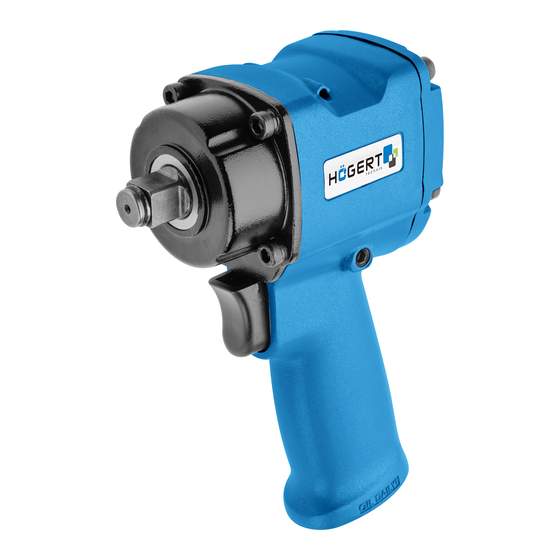

KLUCZ UDAROWY Z NAPĘDEM PNEUMATYCZNYM HT4R621
WAŻNE:
WARNING
Po otrzymaniu produktu, przed pierwszym użyciem, należy zapoznać
się ze wszystkimi przepisami bezpieczeństwa i instrukcją obsługi
oraz przestrzegać ich.
Prosimy zachować niniejszą instrukcję.
SPIS TREŚCI:
DANE TECHNICZNE
WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA
SCHEMAT NAJWAŻNIEJSZYCH CZĘŚCI
WAŻNE INFORMACJE
INSTRUKCJA OBSŁUGI
KONSERWACJA
USUWANIE USTEREK
RYSUNEK ZŁOŻENIOWY
LISTA CZĘŚCI
DANE TECHNICZNE:
Czop kwadratowy:
Wymagany przewód
powietrzny:
90 PSI (6,3
Ciśnienie robocze:
Średni poziom
dźwięku
Pobór powietrza: w litrach na minutę (objętościowe natężenie przepływu w warunkach znormalizowanych temperatury i ciśnienia).
Obowiązki w zakresie ochrony środowiska
Narzędzia, przewody i opakowania należy posortować według typu odpadów i przekazać do najbliższego punktu recyklingu, gdzie
zostaną zutylizowane w sposób bezpieczny dla środowiska.
WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA:
NIEBEZPIECZEŃSTWO!
Potencjalne zagrożenie, które powoduje poważne obrażenia ciała lub utratę życia.
OSTRZEŻENIE!
Potencjalne zagrożenie, które może spowodować poważne obrażenia ciała lub utratę życia.
OSTROŻNIE!
Potencjalne zagrożenie, które może spowodować umiarkowane obrażenia ciała lub uszkodzenia sprzętu.
UWAGA: Słowo „Uwaga" jest używane w celu poinformowania czytelnika o czymś, co musi on wiedzieć o narzędziu.
BEZPIECZEŃSTWO UŻYTKOWNIKA
Poniższe środki ostrożności służą zapewnieniu bezpieczeństwa osobistego użytkownika i innych osób pracujących
z użytkownikiem. Prosimy o poświęcenie czasu na ich przeczytanie i zrozumienie.
NIEBEZPIECZEŃSTWO!
Potencjalne zagrożenie, które powoduje poważne obrażenia ciała lub utratę życia.
Z urządzenia należy korzystać poza zasięgiem dzieci. Nie pozwalać dzieciom na posługiwanie się elektronarzędziami.
Nie należy używać narzędzi, które są nieszczelne, mają braki, są uszkodzone lub wymagają naprawy. Sprawdzić, czy wszystkie
śruby są dokręcone.
Nigdy nie należy próbować przestawiać zabezpieczeń narzędzi.
Nie pozwalać osobom niewykwalifikowanym lub nieprzeszkolonym obsługiwać kluczy udarowych z napędem pneumatycznym
lub jakichkolwiek innych narzędzi pneumatycznych.
Adres producenta/ Adresse des Herstellers/ Manufacturer's Address/ Адрес производителя
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
1/2" (13
Rozmiar tłoka:
mm)
3/8"
Wlot powietrza:
Pobór powietrza:
bar)
Poziom mocy
106,6 dB
akustycznej:
5/8"
PRĘDKOŚĆ
(16 mm)
(BEZ OBCIĄŻENIA):
1/4" (6,35
Moment obrotowy:
mm)
≤142 l/min
Waga:
94,6 dB
Drgania rękojeści:
8500 obr./min
±10%
610 Nm
1,45 kg
1,10 m/s²
1
