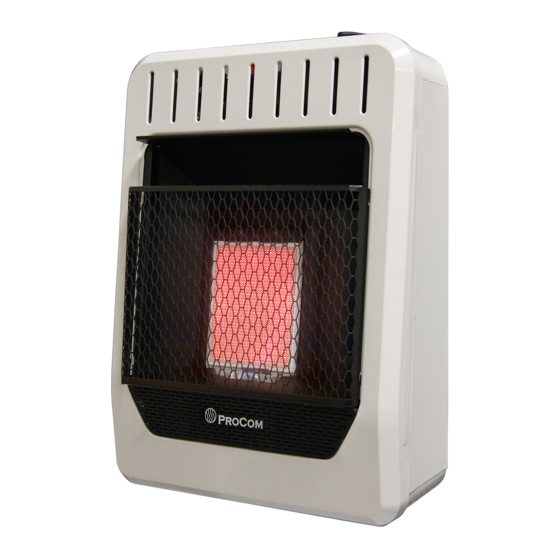

VENT-FREE GAS WALL
HEATER
OWNER'S OPERATION AND
INSTALLATION MANUAL
INFRARED MODELS
MG1TIR, MG2TIR, MG3TIR
MG2TIR-BB, MG3TIR-BB
PFS
WARNING: If the information in this manual is not
followed exactly, a fire or explosion may result causing
property damage, personal injury or loss of life.
— Do not store or use gasoline or other flammable va-
pors and liquids in the vicinity of this or any other
appliance.
— WHAT TO DO IF YOU SMELL GAS
• Do not try to light any appliance.
• Do not touch any electrical switch; do not use any
phone in your building.
• Immediately call your gas supplier from a neighbor's
phone. Follow the gas supplier's instructions.
• If you cannot reach your gas supplier, call the fire
department.
— Installation and service must be performed by a quali-
fied installer, service agency or the gas supplier.
WARNING: This appliance is equipped for Natural and
Propane gas. Field conversion is not permitted other than
between natural or propane gases.
Questions, problems, missing parts? Before returning to your retailer, call
our customer service department at 1-866-573-0674, 8:00 am - 4:45 pm CST,
®
US
Monday through Friday or email contact@usaprocom.com
MG3TIR
Shown
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Procom MG1TIR
Summary of Contents for Procom MG1TIR
- Page 1 VENT-FREE GAS WALL HEATER OWNER’S OPERATION AND INSTALLATION MANUAL INFRARED MODELS MG1TIR, MG2TIR, MG3TIR MG2TIR-BB, MG3TIR-BB ® MG3TIR Shown WARNING: If the information in this manual is not followed exactly, a fire or explosion may result causing property damage, personal injury or loss of life.
-
Page 2: Table Of Contents
TABLE OF CONTENTS Safety ............3 Electrical Connection ....... 20 Qualified Installing Agency ......4 Electrical Wiring ........20 Product Features ........4 Inspecting Burners........21 Specifications ..........5 Care And Maintenance ......22 Local Codes..........6 Troubleshooting ........23 Preparing For Installation ...... -
Page 3: Safety
SAFETY NATURAL AND PROPANE GAS: Natural and IMPORTANT: Read this owner’s Propane gas are odorless. An odor-making manual carefully and completely agent is added to the gas. The odor helps you before trying to assemble, op- detect a gas leak. However, the odor added to erate, or service this heater. -
Page 4: Qualified Installing Agency
SAFETY 1. Do not place propane supply tank(s) inside 6. Do not run heater: any structure. Propane supply tank(s) • Where flammable liquids or vapors are must be placed outdoors. used or stored. 2. Heaters with a maximum input over •... -
Page 5: Specifications
SPECIFICATIONS Model MG1TIR MG2TIR MG3TIR Ignition Piezo Ignitor Gas Type Natural Propane Natural Propane Natural Propane BTU/Hr Input Max. 10,000 10,000 20,000 18,000 30,000 28,000 (available) Pressure Regulator 6" W.C. 10" W.C. 6" W.C. 10" W.C. 6" W.C. 10" W.C. -
Page 6: Local Codes
LOCAL CODES Install and use heater with care. Follow all State of Massachusetts: The installation local codes. In the absence of local codes, must be made by a licensed plumber or use the latest edition of The National Fuel gas fitter in the Commonwealth of Mas- Gas Code, ANSI Z223.1/NFPA 54*. -
Page 7: Unpacking
UNPACKING 1. Remove heater from carton. 3. Check heater for any shipping damage. If heater is damaged, promptly inform dealer 2. Remove all protective packaging applied where you bought heater. to heater for shipping WATER VAPOR: A BY-PRODUCT OF UNVENTED ROOM HEATERS Water vapor is a by-product of gas combus- The following steps will help ensure that water tion. - Page 8 AIR FOR COMBUSTION AND VENTILATION VENTILATION AIR Ventilation Air From Inside Building Ventilation Air From Outdoors Provide extra fresh air by using ventilation This fresh air would come from an adjoining grills or ducts. You must provide two perma- unconfined space. When ventilating to an nent openings: one within 12"...
-
Page 9: Installation
INSTALLATION IMPORTANT: Vent-free heaters add moisture NOTICE: This heater is intended to the air. Although this is beneficial, installing for use as supplemental heat. heater in rooms without enough ventilation air Use this heater along with your may cause mildew to form too much moisture. primary heating system. - Page 10 INSTALLATION REMOVING FRONT PANEL 1. Remove 4 screws securing front panel. 2. Carefully slide front panel forward. Screw Front Panel Figure 5 - Removing Front Panel INSTALLING THERMOSTAT SENSING BULB (For 2 and 3 Plaque Heaters with Blower Installed Only) 4.
- Page 11 Hole On Each End For attaching mounting bracket to hollow walls (wall areas between studs) or solid walls (concrete or masonry): MG1TIR 1. Drill holes at marked locations using Non-combustible Flooring or Top of 5/16" drill bit. For solid walls (concrete or Combustible Tile Carpeting or Other Material masonry), drill at least 1"...
- Page 12 INSTALLATION Placing Heater On Mounting Bracket 1. Locate two horizontal slots on back panel of heater (see Figure 10). 2. Place heater onto mounting bracket. Slide Front View horizontal slots onto stand-out tabs on mounting bracket. Front View Horizontal Slots Wall Heater Stand-...
- Page 13 INSTALLATION GAS SELECTION Yellow Natural Gas This appliance is factory Blue Propane Plunger Underneath preset for propane gas. No Gas Plunger Metal Cap changes are required for connecting to propane. Only a qualified installer or service techni- cian can perform gas selection and connecting to gas supply.
- Page 14 INSTALLATION FOR NATURAL GAS (NG) Use only the metal cap. DO NOT INSTALLATION: YELLOW use an off the shelf 3/8" NPT pipe 1. Remove the metal cap installed over the plug. This will damage the plung- NG regulator inlet. ers located inside the regulator. DO NOT TRY TO REMOVE THE PLUNGERS FROM INSIDE THE REGULATOR.
- Page 15 INSTALLATION CONNECTING TO GAS SUPPLY WARNING: A qualified ser- CAUTION: For propane gas, vice technician must connect Never connect heater directly to the gas supply. This heater heater to gas supply. Follow all requires an external regulator local codes. (not supplied). Install the external WARNING: This appliance regulator between the heater and requires a 3/8"...
- Page 16 INSTALLATION Apply pipe joint sealant lightly to male threads. with the vent pointing down as shown in Figure This will prevent excess sealant from going 17. Pointing the vent down protects it from into pipe. Excess sealant in pipe could result freezing rain or sleet.
- Page 17 INSTALLATION Test Pressures Equal To or Less Than 1/2 PSIG (3.5 kPa) Gas Valve 1. Close equipment shutoff valve (see Fig- ure 18). Propane 2. Pressurize supply piping system by either Supply Tank opening propane supply tank valve for propane gas or opening main gas valve located on or near gas meter for natural gas or using compressed air.
-
Page 18: Operation
OPERATION FOR YOUR SAFETY READ BEFORE LIGHTING • Immediately call your gas supplier WARNING: If you do not fol- from a neighbor’s phone. Follow the low these instructions exactly, a gas supplier’s instructions. fire or explosion may result caus- • If you cannot reach your gas supplier, call the fire department. - Page 19 1 and 5. burner ignites. If input gas type is LP, make sure LP pilot burner ignites. Natural Thermocouple Ignitor MG2TIR MG3TIR Burner MG1TIR Electrode MG2TIR-BB MG3TIR-BB Propane Gas Burner Burners on HIGH Pilot Air Inlet Hole Pilot Air...
-
Page 20: Electrical Connection
ELECTRICAL CONNECTION FOR OPTIONAL BLOWER KIT Do not use this heater if any part of it has been under water. Immediately call a qualified ser- Cover of vice technician to inspect the Grounded Grounding Pin heater and replace any part of Outlet Box the electrical system which has been under water. -
Page 21: Inspecting Burners
INSPECTING BURNERS IMPORTANT: Owner’s should check pilot flame pattern and burner flame pattern often. Incorrect flame patterns indicate the need for cleaning (see Care and Maintenance, page 22) or service. WARNING: Only a qualified service person should service and repair heater. This includes maintenance requiring replacement or alteration of components. -
Page 22: Care And Maintenance
CARE AND MAINTENANCE WARNING: Turn off heater and let cool before servicing. CAUTION: You must keep control areas, burner, and circulating air passageways of heater clean. Inspect these areas of heater before each use. Have heater inspected yearly by a qualified service techni- cian. -
Page 23: Troubleshooting
CARE AND MAINTENANCE MAINTENANCE OF BLOWER MOTOR (IF EQUIPPED) Always disconnect the appliance from the heavy or continuous use, periodic cleaning main power supply and allow it to cool must be done more frequently. If the heater before any servicing operation. blows alternating cold and warm air, check the fan for free movement and for debris restrict- The motors used on the fan heater and flame... - Page 24 TROUBLESHOOTING The entire gas delivery piping including con- nections inside the heater should be leak tested by the qualified installer. After leak testing the qualified installer should light the appliance. Refer to the correct flame pattern as illustrated on page 21. All flame patterns should be safely inside the product.
- Page 25 TROUBLESHOOTING Problem Possible Cause Corrective Action ODS/pilot lights but flame 1. Control knob is not fully 1. Press in control knob fully. goes out when control pressed in. knob is released. 2. Control knob is not pressed 2. After ODS/pilot lights, keep in long enough.
-
Page 26: Technical Service
Ventilation require- ments, page 7. TECHNICAL SERVICE You may have further questions about installation, operation, or troubleshooting. If so, contact ProCom Heating, Inc. at 1-866-573-0674. When calling, please have your model and serial numbers of your heater ready. www.usaprocom.com 200299-01D... -
Page 27: Replacement Parts
1-866-573-0674 for referral information. ACCESSORIES Purchase these heater accessories from your local dealer. If they can not supply these acces- sories, contact ProCom Heating, Inc. at 1-866-573-0674 for information. EQUIPMENT SHUTOFF VALVE For all models. Equipment shutoff valve with 1/8" NPT tap. -
Page 28: Parts
PARTS MODEL MG1TIR This list contains replaceable parts for your heater. When ordering replacement parts, follow the instructions listed under Replacement Parts on page 27 of this manual. ITEM MG1TIR DESCRIPTION 161132-01 Mounting Bracket 161133-01 Piezo Ignitor 161528-01HT Screen 160960-01... - Page 29 PARTS MODELS MG2TIR AND MG3TIR MG2TIR-BB AND MG3TIR-BB This list contains replaceable parts for your heater. When ordering replacement parts, follow the instructions listed under Replacement Parts on page 27 of this manual. MG3TIR-BB Shown ITEM MG2TIR MG3TIR MG2TIR-BB MG3TIR-BB DESCRIPTION 161132-01 161562-01...
-
Page 30: Warranty
We make no other warranty, expressed or implied. NEW PRODUCTS Standard Warranty: ProCom Heating, Inc. warrants this product to be free from defects in materials and components for ONE (1) year from the date of first purchase, provided that the product has been properly installed by a qualified installer in accordance with all local codes and instructions furnished with the unit, operated and maintained in accordance with all applicable instructions. - Page 31 CALENTADOR DE GAS DE PARED SIN VENTILAS MANUAL DE FUNCIONAMIENTO E INSTALACIÓN DEL PROPIETARIO INFRARROJO MODELOS MG1TIR, MG2TIR, MG3TIR MG2TIR-BB, MG3TIR-BB MG3TIR Muestra ® ADVERTENCIA: si la información contenida en este manual no se sigue al pie de la letra, se puede producir un incendio o una explosión que podría ocasionar daños a...
- Page 32 TABLA DE CONTENIDOS Seguridad ..........33 Instalación ..........40 Especificaciones ........35 Funcionamiento ........50 Agencia de Instalación Calificada.... 36 Cableado Eléctrico ........53 Características del Producto ....36 Inspección del calentador ......54 Normas Locales........36 Cuidado y mantenimiento ......55 Desempaque ...........
-
Page 33: Seguridad
SEGURIDAD de la gripe, con dolores de cabeza, mareos IMPORTANTE: Lea este manual del y/o náusea. Si usted presenta estos síntomas, propietario cuidadosa y completa- es posible que el calentador no esté funcio- mente antes de intentar ensamblar, nando correctamente. ¡Respire aire fresco operar o dar servicio a este calen- inmediatamente! Haga que le den servicio al calentador. - Page 34 SEGURIDAD 4. Mantenga todas las entradas de aire del ADVERTENCIA: Este calen- frente y fondo del calentador limpias y tador alcanza temperaturas muy libres de escombros. Esto asegurará aire altas cuando el calentador está suficiente para la combustión.. en funcionamiento. Mantenga a 5.
-
Page 35: Especificaciones
ESPECIFICACIONES MODELO MG1TIR MG2TIR MG3TIR Encendido Piezoeléctrico Tipo de gas Natural Propano Natural Propano Natural Propano BTU/h de entrada 10,000 10,000 20,000 18,000 30,000 28,000 máx. (disponible) Ajuste del regulador 6" de c.a. 10" de c.a. 6" de c.a. 10" de c.a. 6" de c.a. 10" de c.a. -
Page 36: Agencia De Instalación Calificada
AGENCIA DE INSTALACIÓN CALIFICADA La instalación y el remplazo de tuberías de a) Instalar, probar o remplazar tuberías de gas, de equipos o de accesorios para la gas o utilización de gas y la reparación y el mante- b) Conectar, instalar, probar, reparar o reali- nimiento de los equipos deben estar a cargo zar mantenimiento de equipos;... -
Page 37: Preparación Para La Instalación
PREPARACIÓN PARA LA INSTALACIÓN Botón de encendido Antes de comenzar el montaje o funciona- miento del producto, asegúrese de que todas Perilla de las partes están presentes. Compare las control piezas con la lista de contenido del paquete y la Figura 1. Si alguna parte falta o está da- ñada, no intente montar, instalar u operar el producto. -
Page 38: Aire Para Combustión Y Ventilación
AIRE PARA COMBUSTIÓN Y VENTILACIÓN ADVERTENCIA: Este calen- ADVERTENCIA: Este calen- tador no se debe instalar en un tador no se debe instalar en una espacio reducido o excepcional- habitación o espacio a menos mente hermético a menos que se que el volumen requerido de aire tomen las precauciones necesa- de combustión en interiores es... - Page 39 AIRE PARA COMBUSTIÓN Y VENTILACIÓN AIRE PARA VENTILACIÓN Aire del interior de la construcción Aire del exterior para ventilación para ventilación Proporcione aire fresco adicional mediante Este aire fresco viene de un espacio adyacente el uso de rejillas o conductos de ventilación. no confinado.
-
Page 40: Instalación
INSTALACIÓN IMPORTANTE: Los calentadores sin ventila- AVISO: Este calentador está diseñado ción añaden humedad al aire. Aunque esto para utilizarse como calefacción adi- es benéfico, la instalación del calentador en cional. Use este calentador junto con habitaciones sin suficiente aire de ventilación puede ocasionar la formación de moho debido su sistema de calefacción principal. - Page 41 INSTALACIÓN UBICACIÓN DEL CALENTADOR Este calentador está diseñado para ser mon- Al instalar el aparato directamente sobre al- tado en una pared. Para mayor comodidad y fombras, baldosas u otro material combustible eficiencia, instale el calentador: que no sea el suelo de madera, el aparato se instala en un panel de metal o de madera ex- 1.
- Page 42 Use únicamente el último orificio de cada extremo del soporte de montaje para fijarlo a MG1TIR la pared. Fije el soporte de montaje a la pared mediante una de las dos maneras siguientes: Pisos incombustible o principio de la alfombra de baldosas u otro material inflamable 1.
- Page 43 INSTALACIÓN Método de fijación a viga de pared 5. Coloque el soporte de montaje en la Para fijar el soporte de montaje a las vigas pared. Alinee el último orificio de cada de pared: extremo del soporte con los anclajes de pared.
- Page 44 INSTALACIÓN INSTALACIÓN DE PATAS DE LA Instalación de separadores de pared BASE OPCIONALES 1. Coloque el calentador sobre el soporte de 1. Align agujeros de tornillos en patas de la montaje de pared. base a la parte inferior del calentador. Una 2.
- Page 45 INSTALACIÓN SELECCIÓN DE GAS Amarilla gas natural Este aparato viene ajustado émbolo debajo Émbolo de gas de fábrica para gas propano. enchufe del metal propano azul No se requieren cambios para la conexión a propano. Sólo un instalador o técnico de servicio calificado puede realizar la selección de gas y la conexión al suministro de gas.
- Page 46 INSTALACIÓN PARA GAS NATURAL (NG) Racor INSTALACIÓN: AMARILLO suministrados 1. Retire la tapa metálica instalada sobre la por el instalador, entrada del regulador NG. puede variar. Tapa de metal 2. Instale la tapa de metal sobre entrada del regulador propano. Esto evitará que los residuos fuera del regulador.
- Page 47 INSTALACIÓN CONEXIÓN AL SUMINISTRO DE GAS ADVERTENCIA: Una per- PRECAUCIÓN: Para gas pro- sona de servicio capacitada pano, nunca conecte el calenta- debe conectar el calentador al dor directamente al suministro suministro de gas. Siga todas de gas propano. Este calentador las normas locales.
- Page 48 INSTALACIÓN Diámetros usuales de tubería de entrada El instalador debe proveer un regulador exter- Utilice tuberías de hierro negro de 3/8" o más no. El regulador externo reducirá la presión del grandes. La instalación debe incluir la válvula gas entrante. Debe reducir la presión del gas de cierre del equipo, la unión y el tapón con entrante de manera que esté...
- Page 49 INSTALACIÓN REVISIÓN DE LAS CONEXIONES DE GAS ADVERTENCIA: Después ADVERTENCIA: Nunca use una de instalar el calentador o de llama al descubierto para verificar darle servicio, pruebe todas las si hay fugas. Aplique líquido no conexiones y tubos de gas de la corrosivo para detectar fugas en unidad, tanto internas como ex- todas las uniones.
-
Page 50: Funcionamiento
INSTALACIÓN Comprobación de la presión de las conexiones de gas del calentador 1. Abra la válvula de cierre del equipo (con- Aplique en todas las uniones algún líquido sulte la figura 18, página 49). para detectar fugas que no sea corrosivo. La formación de burbujas indicará... - Page 51 FUNCIONAMIENTO INSTRUCCIONES DE ENCENDIDO 6. Continúe presionando la perilla de control 1. ¡ALTO! Lea la información de seguridad en la página 50. y, al mismo tiempo, oprima y suelte el botón de encendido. Esto encenderá el 2. Asegúrese de que la válvula de cierre del piloto.
- Page 52 ADVERTENCIA: Si el tipo de entrada de gas es NG, asegúrese de que el quemador del piloto NG encienda. Si el tipo de entrada de gas es LP, asegúrese de que el quemador del piloto LP encienda. MG2TIR MG3TIR MG1TIR MG2TIR-BB MG3TIR-BB Quemadores de ALTA Perilla de control Quemadors apagado Figura 23 - Patrón del quemador...
-
Page 53: Cableado Eléctrico
CONEXIÓN ELÉCTRICA INSTRUCCIONES DE CONEXIÓN A TIERRA Este calentador fue diseñado para su uso con 120 voltios. El cable tiene un enchufe, como se muestra en la Figura 24. Hay un adaptador Cubierta de disponible, como se muestra en la C, para Cover of la caja de conectar enchufes con conexión a tierra de... -
Page 54: Inspección Del Calentador
INSPECCIÓN DEL CALENTADOR IMPORTANTE: El propietario debe revisar frecuentemente los patrones de la llama del piloto y de la llama del quemador. Patrones de llama incorrectos indican la necesidad de limpieza o servicio de mantenimiento (consulte Cuidado y mantenimiento, página 55). ADVERTENCIA: Sólo una persona de servicio capacitada debe repararlo o darle servicio. -
Page 55: Cuidado Y Mantenimiento
CUIDADO Y MANTENIMIENTO ADVERTENCIA: Apague el calentador y deje que se enfríe antes de darle mantenimiento. PRECAUCIÓN: Debe mantener limpias las áreas de control, el quemador y las vias de circulación de aire del calentador. Inspec- cione estas áreas del calentador antes de cada uso. Haga que una persona de servicio calificada inspeccione el calentador una vez al año. - Page 56 CUIDADO Y MANTENIMIENTO ODS/PILOTO Utilice una aspiradora, aire comprimido o Electrodo del Quemador de encendedor un cepillo pequeño, de cerdas suaves para gas natural Termopar limpiarlos. Quemador de Si la llama del piloto tiene la punta amarilla, Gas Propano indica la presencia de polvo y suciedad en el ensamble del piloto.
-
Page 57: Solución De Problemas
SOLUCIÓN DE PROBLEMAS ADVERTENCIA: Si percibe olor a gas • Cierre el suministro de gas. • No intente encender ningún aparato. • No toque ningún interruptor eléctrico; no use ningún teléfono en el edificio. • Llame inmediatamente a su proveedor de gas desde el teléfono de algún vecino. - Page 58 SOLUCIÓN DE PROBLEMAS Problema Causa Posible Acción correctiva Cuando se presiona el 1. Electrodo de encendido 1. Remplace el electrodo del botón del encendedor, no está mal colocado. Electro- encendedor. hay chispa en el piloto/ do de encendido está roto. ODS.
- Page 59 SOLUCIÓN DE PROBLEMAS Problema Causa Posible Acción correctiva El piloto/ODS se en- 1. La perilla de control no está 1. Presione la perilla de control ciende pero la llama se presionada completamente. completamente. extingue cuando la perilla 2. La perilla de control no se 2.
- Page 60 SOLUCIÓN DE PROBLEMAS Problema Causa Posible Acción correctiva Llamas amarillas alta 1. No hay suficiente aire. 1. Revise el quemador en busca durante la combustión de polvo y residuos. Si los hay, en el quemador. limpie el quemador (consulte Cuidado y mantenimiento, en la página 55).
-
Page 61: Consejos Para Servicio
Es posible que tenga preguntas adicionales sobre la instalación, el funcionamiento o la solución de problemas. De ser así, póngase en contacto con ProCom Heating, Inc. al 1-866-573-0674. Al llamar tenga a la mano los números de modelo y serie de su calentador. - Page 62 PIEZAS MODELO MG1TIR MG1TIR Esta lista contiene las piezas remplazables utilizadas en el calentador. Al hacer un pedido de piezas, siga las instrucciones listadas en Piezas de repuesto en la página 66 de este manual. Art. MG1TIR Descripción Cant. 161132-01...
- Page 63 PIEZAS MODELOS MG2TIR AND MG3TIR MG2TIR-BB Y MG3TIR-BB Esta lista contiene las piezas remplazables utilizadas en el calentador. Al hacer un pedido de piezas, siga las instrucciones listadas en Piezas de repuesto en la página 66 de este manual. MG3TIR-BB Se muestra MG2TIR MG3TIR...
-
Page 64: Piezas De Repuesto
PIEZAS DE REPUESTO Nota: use sólo piezas de repuesto originales. Esto protegerá la cobertura de su garantía para partes remplazadas bajo la garantía. PIEZAS CON GARANTÍA Comuníquese con los distribuidores autoriza- • los números de modelo y de serie de su dos de este producto. -
Page 65: Accesorios
ACCESORIOS Adquiera estos accesorios con su distribuidor local. Si no pueden proporcionarle estos ac- cesorios, comuníquese ProCom Heating, Inc. al 1-866-573-0674 para obtener información. VÁLVULA DE INTERRUPCIÓN DE EQUIPOS Para todos los modelos. Válvula de interrupción de equipos con 1/8". Llave de paso del TNP. - Page 66 NOTAS ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ www.usaprocom.com 200299-01D...
- Page 67 NOTAS ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ www.usaprocom.com 200299-01D...
-
Page 68: Garantía
ProCom Heating, Inc. No se autorizará ninguna devolución. Se proporcionarán piezas para reparar el producto.
