IS191 Rev.01 13/07/2021
BI/001PC

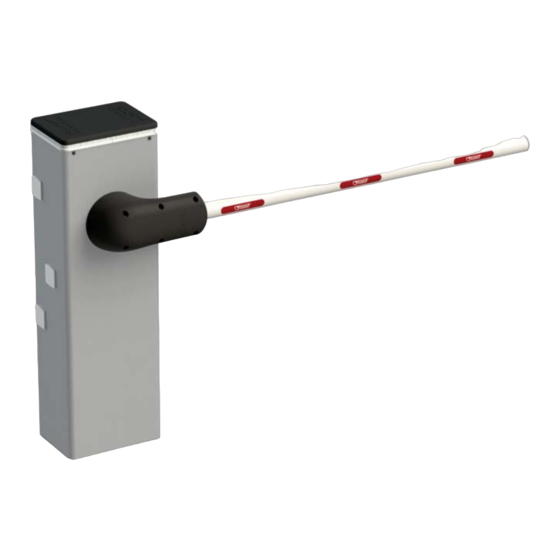

Barriera automatica Brushless rapida
Versione per parcheggi
IT -
Manuale di installazione
EN -
Instruction and warnings for the installer
DE -
Anleitungen und Hinweise für den Installateur
FR -
Instructions et avertissements pour l'installateur
ES -
Instrucciones y advertencias para el instalador
PT -
Instruções e avisos para o instalador
PL
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Roger Technology BI/001PC
Summary of Contents for Roger Technology BI/001PC
- Page 1 IS191 Rev.01 13/07/2021 BI/001PC Barriera automatica Brushless rapida Versione per parcheggi IT - Manuale di installazione EN - Instruction and warnings for the installer DE - Anleitungen und Hinweise für den Installateur FR - Instructions et avertissements pour l'installateur ES -...
-
Page 3: Table Of Contents
INDICE • INDEX • INDEX • INDEXER • ÍNDICE • ÍNDICE • INDEX • INDEKS ITALIANO DEUTSCH 1 AVVERTENZE GENERALI 1 ALLGEMEINE SICHERHEITSHINWEISE 2 DICHIARAZIONE DI CONFORMITÀ 2 KONFORMITÄTSERKLÄRUNG 3 DESTINAZIONE D’USO 3 NUTZUNGSBEDINGUNGEN 4 LIMITI DI IMPIEGO 4 GEBRAUCHSBEGRENZUNG 5 DESCRIZIONE DEL PRODOTTO 5 BESCHREIBUNG DES PRODUKTS 6 DIMENSIONI... - Page 4 ESPAÑOL POLSKI 1 ADVERTENCIAS GENERALES 2 DECLARACIÓN DE CONFORMIDAD 3 USO PREVISTO 3 PRZEZNACZENIE 4 LÍMITES DE USO 4 OGRANICZENIA ZASTOSOWANIA 5 DESCRIPCIÓN DEL PRODUCTO 5 OPIS PRODUKTU 6 DIMENSIONES 6 WYMIARY 7 CONTENIDO DEL EMBALAJE 8 CARACTERÍSTICAS TÉCNICAS 8 CHARAKTERYSTYKI TECHNICZNE 9 INSTALACIÓN BÁSICA 9 INSTALACJA TYPOWA 10 REFERENCIAS Y ACCESORIOS...
-
Page 5: Avvertenze Generali
La mancata osservanza delle informazioni contenute nel presente manuale può dare luogo a infortuni personali o danni all’apparecchio. ROGER DICHIARAZIONE DI CONFORMITÀ Roger Technology - Via Botticelli 8, 31021 Bonisiolo di Mogliano V.to (TV) EN 61000-6-3 EN 61000-6-2 EN 13241-1 | 18. -
Page 6: Descrizione Del Prodotto
DESCRIZIONE DEL PRODOTTO BI/001PC BI/001PC/115 DIMENSIONI L = 3000 MAX = 2810 CONTENUTO DELL’IMBALLO ARMADIO COMPLETO CON CENTRALE DI COMANDO TESTATA COMPLETA DI DIFFUSORE E LAMPEGGIANTE ACCESSORI E VITERIE SUPPORTO ASTA TONDA Ø60 ASSEMBLATO... -
Page 7: Caratteristiche Tecniche
CARATTERISTICHE TECNICHE SERIE BI/001PC BI/001PC BI/001PC/115 ALIMENTAZIONE ALIMENTAZIONE MOTORE ASSORBIMENTO MOTORE POTENZA MOTORE 450 W 450 W COPPIA MOTORE TEMPO APERTURA / CHIUSURA SISTEMA DI CONTROLLO ENCODER ASSOLUTO DIGITALE ENCODER ASSOLUTO DIGITALE FREQUENZA DI UTILIZZO CONTINUO CONTINUO CICLI DI MANOVRA GIORNO (APERTURA/CHIUSURA - 24 ORE NON STOP) 12.000... -
Page 8: Riferimenti E Accessori
RIFERIMENTI E ACCESSORI 19 20 Codice Descrizione Codice Descrizione BA/60/3 SP/61/01 KT231 BAFS/01 BAFS/03 BAFS/02 BAFS/04 BI/BAT/KIT CTRL/P BI/BCHP CRA/BAR KT242 KT239 R99/BASB20 RS/GR1/100 KT230... -
Page 9: Installazione
INSTALLAZIONE 11.1 • • • • 11.2 Installazione piastra di base • • NOTA • •... - Page 10 11.3 Installazione barriera NOTA: la barriera è fornita di fabbrica per installazioni a destra vista lato sportello di ispezione. • • • • • 90°...
- Page 11 11.4 Selezione senso di apertura INSTALLAZIONE Le barriere BI/001PC sono fornite di fabbrica per installazioni a destra vista lato sportello di ispezione, con molle preinstallate. A DESTRA INSTALLAZIONE A SINISTRA Ad ogni intervento fare la massima attenzione nelle operazioni di sblocco/ blocco o movimentazione degli organi meccanici interni.
- Page 12 11.5 [G] e [L] [A]. [K]. [J].
-
Page 13: Installazione E Regolazione Delle Molle
INSTALLAZIONE E REGOLAZIONE DELLE MOLLE SP/61/01 Solo nel caso di sostituzione delle molle utilizzando i fori più vicini al centro del bilanciere 3 posizione C 6. Ingrassare gli snodi con grasso al LITIO RS/GR1/100 12.1 Ingrassare Grease Ingrassare 45° >45° Grease <45°... -
Page 14: Regolazione Fermo Meccanico
REGOLAZIONE FERMO MECCANICO SINISTRA. DESTRA • • • INSTALLAZIONE SISTEMA SBLOCCO D C B • • • • • • • NOTA • VERDE • GREEN • • COLLEGAMENTO FOTOCELLULE F4ES • • • • • CTRL/P • • G90/F4ES •... -
Page 15: Collegamenti Elettrici
COLLEGAMENTI ELETTRICI CTRL/P. INSTALLAZIONE KIT BATTERIE (OPZIONALI) [C]. [D]. [F]. +BATTERY -BATTERY BI/BCHP [G]. [E]. [D]. [B]. [Z]. ROSSO/RED (+) NERO/BLACK (-) BATTERY C BATTERY (+) BLACK BATTERY (-) BLU/BLUE SEC2... - Page 16 BI/BLED/6 [Z]. In caso di sostituzione: [C]. [B]. [A]. BI/BLED/6 [D] [Z]. LED LIGHT...
-
Page 17: Piano Di Manutenzione
• • • • TECHNOLOGY. • • • SERVIZIO CLIENTI ROGER TECHNOLOGY: • • OPERAZIONE DI SBLOCCO / BLOCCO 2x360° 2x360° FIG. 1 FIG. 2 Ad ogni intervento fare la massima attenzione nelle operazioni di sblocco/blocco o movimentazione degli organi meccanici interni. Tali operazioni potrebbero rappresentare un pericolo per l’installatore. -
Page 18: General Safety Precautions
GENERAL SAFETY PRECAUTIONS Failure to respect the information given in this manual may cause personal injury or damage to the device. DECLARATION OF CONFORMITY Roger Technology - Via Botticelli 8, 31021 Bonisiolo di Mogliano V.to (TV) • • • •... -
Page 19: Description Of The Product
DESCRIPTION OF THE PRODUCT BI/001PC BI/001PC/115 STANDARD DIMENSIONS L = 3000 MAX = 2810 PACKAGE CONTENT COMPLETE BIONIK BARRIER CABINET WITH INTEGRATED CONTROL UNIT HEAD COMPLETE WITH DIFFUSER AND FLASHING LAMP UNIT ACCESSORIES - BOLTS AND SCREWS ASSEMBLED BOOM SUPPORT Ø60... -
Page 20: Technical Characteristics
TECHNICAL CHARACTERISTICS BI/001PC BI/001PC/115 POWER SUPPLY MOTOR POWER SUPPLY POWER CONSUMPTION POWER MOTOR 450 W 450 W TORQUE OPEN / CLOSE TIME CONTROL SYSTEM ABSOLUTE ENCODER DIGITAL ABSOLUTE ENCODER DIGITAL USE FREQUENCY CONTINUOUS CONTINUOUS OPERATING CYCLES PER DAY (OPENING/CLOSING - 24 HOURS NO STOP) 12.000... -
Page 21: References And Accessories
REFERENCES AND ACCESSORIES 19 20 Code Description Code Description BA/60/3 SP/61/01 KT231 BAFS/01 BAFS/03 BAFS/02 BAFS/04 CTRL/P BI/BAT/KIT BI/BCHP CRA/BAR KT242 KT239 R99/BASB20 Nr. 2 RS/GR1/100 KT230... -
Page 22: Installation
INSTALLATION 11.1 Preliminary checks • • • • 11.2 Installing base plate • • N.B.: • • Installation on existing surfaces. - Page 23 11.3 Installing the barrier • • • • • 90°...
- Page 24 11.4 Selecting direction of aperture INSTALLATION hand side (seen from the inspection hatch side) - and equipped with pre- ON THE RIGHT installed springs. INSTALLATION Whenever corrective actions are carried out, pay the utmost attention when ON THE LEFT releasing, locking or moving the internal mechanical parts. These operations could be hazardous for the installer.
- Page 25 11.5 N.B. (A). (B). (K). (J).
-
Page 26: Installing And Adjusting The Springs
INSTALLING AND ADJUSTING THE SPRINGS SP/61/01 using the holes closest to the centre of the linkage lever 3 position C GR1/100. 12.1 Ingrassare Grease Ingrassare 45° >45° Grease <45° Grasso Grease Ingrassare Grease Ingrassare Grease... -
Page 27: Adjusting The Mechanical Stop
ADJUSTING THE MECHANICAL STOP LEFT RIGHT • • • INSTALLING THE LOCK RELEASE SYSTEM D C B • • • • • • • N.B.: • • • • VERDE GREEN CONNECTING PHOTOCELLS G90/F4ES • • • • • CTRL/P •... -
Page 28: Electrical Connections
ELECTRICAL CONNECTIONS CTRL/P INSTALLING THE BATTERY KIT (OPTIONAL) [C]. [D]. [E]. [F]. +BATTERY -BATTERY [G]. [E]. [D]. [B]. [Z]. ROSSO/RED (+) BATTERY C NERO/BLACK (-) BATTERY (+) BLACK BATTERY (-) BLU/BLUE SEC2... - Page 29 BI/BLED/6 [Z]. In case of replacement: [C]. [B]. [A]. BI/BLED/6 [Z]. LED LIGHT...
-
Page 30: Maintenance
• • • • • • • ROGER TECHNOLOGY CUSTOMER SERVICE: • RELEASE AND LOCK PROCEDURE 2x360° 2x360° FIG. 1 FIG. 2 Whenever corrective actions are carried out, pay the utmost attention when releasing, locking or moving the internal mechanical parts. These operations could be hazardous for the installer. -
Page 31: Allgemeine Sicherheitshinweise
ALLGEMEINE SICHERHEITSHINWEISE Die Nichteinhaltung der in dieser Gebrauchsanleitung enthaltenen Informationen kann Verletzungen oder Schäden am Gerät verursachen. KONFORMITÄTSERKLÄRUNG Roger Technology – Via Botticelli 8, 31021 Bonisiolo di Mogliano V.to (TV) • • • • EN 61000-6-3 EN 61000-6-2 EN 13241-1 | 18. -
Page 32: Beschreibung Des Produkts
BESCHREIBUNG DES PRODUKTS BI/001PC VERSION FÜR PARKEN. VERSION FÜR BI/001PC/115 PARKEN. ABMESSUNGEN L = 3000 MAX = 2810 INHALT DER VERPACKUNG SCHRANK MIT SCHRANKE MIT INTEGRIERTEM STEUERGERÄT KOPFTEIL MIT DIFFUSOR UND BLINKLEUCHTE SCHRAUBENZUBEHÖR MONTIERTE SCHLAGBAUMHALTERUNG Ø60... -
Page 33: Technische Daten
TECHNISCHE DATEN SERIE BI/001PC BI/001PC BI/001PC/115 STROMVERSORGUNG MOTORVERSORGUNG MOTORAUFNAHME MOTORLEISTUNG 450 W 450 W DREHMOMENT ZEITRAUM ÖFFNUNG / SCHLIESSUNG CONTROL SYSTEM ABSOLUTMESSGEBER DIGITAL ABSOLUTMESSGEBER DIGITAL HÄUFIGKEIT DER NUTZUNG DAUERBETRIEB DAUERBETRIEB BETRIEBSZYKLEN PRO TAG (ÖFFNEN/ SCHLIESSEN - 24 STUNDEN NON-STOP) SCHUTZGRAD... -
Page 34: Hinweise Und Zubehör
HINWEISE UND ZUBEHÖR 19 20 Code Beschreibung Code Beschreibung 14 BA/60/3 15 SP/61/01 16 KT231 17 BAFS/01 18 BAFS/03 19 BAFS/02 20 BAFS/04 21 BI/BAT/KIT CTRL/P 22 BI/BCHP 23 CRA/BAR 24 KT242 25 KT239 26 R99/BASB20 27 RS/GR1/100 13 KT230... -
Page 35: Installation
INSTALLATION 11.1 Vorab-Prüfungen • • • • 11.2 Installation der Grundplatte • • HINWEIS • • Installationen auf vorhandenen Flächen. - Page 36 11.3 Installation der Schranke • • • • • 90°...
- Page 37 11.4 Wahl der Öffnungsrichtung Die Schranken BI/001PC werden werkseitig für die Installation von Inspektionsklappe gesehen auf der rechten Seite geliefert, mit vorinstallierten Federn ausgerüstet. INSTALLATION Bei jedem Eingriff, bei dem Verriegelungs-/Entriegelungsarbeiten RECHTS INSTALLATION durchgeführt oder innere mechanische Maschinenteile in Bewegung LINKS versetzt werden, strikte Vorsicht walten lassen.
- Page 38 11.5 Installation des Schlagbaums (Abb. 9) HINWEIS (N) TCEI M8...
-
Page 39: Installation Und Einstellung Der Feder
INSTALLATION UND EINSTELLUNG DER FEDER SP/61/01 NUR zum Austausch der Federn 6. Die Gelenke mit LITHIUM-Fett schmieren RS/GR1/100 12.1 Federausgleich (Abb. 13) Ingrassare Grease Ingrassare Grease 45° >45° <45° Grasso Grease Ingrassare Grease Ingrassare Grease... -
Page 40: Einstellung Mechanischer Feststeller
EINSTELLUNG MECHANISCHER FESTSTELLER LINKS RECHTS • • • INSTALLATION DES ENTRIEGELUNGSSYSTEMS D C B • • • • • • • • • HINWEIS • • VERDE • GREEN • • ANSCHLUSS DER LICHTSCHRANKEN G90/F4ES • • • • • CTRL/P •... -
Page 41: Elektrische Anschlüsse
ELEKTRISCHE ANSCHLÜSSE CTRL/P. ² INSTALLATION AKKUSATZ (OPTIONAL) [F]. +BATTERY -BATTERY BI/BCHP ROSSO/RED (+) BATTERY C NERO/BLACK (-) BATTERY (+) BLACK BATTERY (-) BLU/BLUE SEC2... - Page 42 INSTALLATION LED-BLINKLEUCHTE BI/BLED/6 (Abb. 19) BI/BLED/6 Bei einem Austausch: LED LIGHT...
-
Page 43: Wartungsplan
KONTAKTE • • • ROGER TECHNOLOGY. • • • KUNDENDIENST ROGER TECHNOLOGY: • ENTRIEGELUNG UND VERRIEGELUNG 2x360° 2x360° FIG. 1 FIG. 2 Bei jedem Eingriff, bei dem Verriegelungs-/Entriegelungsarbeiten durchgeführt oder innere mechanische Maschinenteile in Bewegung versetzt werden, strikte Vorsicht walten lassen. Diese Vorgänge könnten eine Gefahr für den Monteur darstellen. -
Page 44: Consignes Générales De Sécurité
Le non-respect des informations contenues dans le présent manuel peut donner lieu à des accidents personnels ou à des endommagements de l’appareil. DÉCLARATION DE CONFORMITÉ Roger Technology - Via Botticelli 8, 31021 Bonisiolo di Mogliano V.to (TV) • 2006/42/CE •... -
Page 45: Description Du Produit
DESCRIPTION DU PRODUIT BI/001PC BI/001PC/115 DIMENSIONS L = 3000 MAX = 2810 CONTENU DE L’EMBALLAGE ARMOIRE DOTÉE DE BARRIÈRE AVEC CENTRALE DE COMMANDE INTÉGRÉE TÊTE DOTÉE DE DIFFUSEUR ET CLIGNOTANT ACCESSOIRES VISSERIES SUPPORT BARRE ASSEMBLÉ Ø60... -
Page 46: Caractéristiques Techniques
CARACTÉRISTIQUES TECHNIQUES BI/001PC BI/001PC/115 ALIMENTATION ALIMENTATION MOTEUR ABSORPTION MOTEUR 0 15 A 0 15 A PUISSANCE MOTEUR 450 W 450 W COUPLE TEMPS D’OUVERTURE / FERMETURE SYSTÈME DE DÉVERROUILLAGE ENCODEUR ABSOLU NUMÉRIQUE ENCODEUR ABSOLU NUMÉRIQUE FRÉQUENCE D’UTILISATION CONTINU CONTINU CYCLES DE FONCTIONNEMENT PAR JOUR 12.000... -
Page 47: References Et Accessoires
REFERENCES ET ACCESSOIRES 19 20 Code Description Code Description BA/60/3 SP/61/01 KT231 BAFS/01 BAFS/03 BAFS/02 BAFS/04 BI/BAT/KIT CTRL/P BI/BCHP CRA/BAR KT242 KT239 R99/BASB20 RS/GR1/100 KT230... -
Page 48: Installation
INSTALLATION 11.1 • • • • 11.2 Installation de la plaque de base • • • REMARQUE : • • Installations sur surfaces existantes. - Page 49 11.3 Installation de la barrière REMARQUE : la barrière est fournie à sa sortie d’usine pour les installations à droite vue de trappe d’inspection. • • • • • 90°...
- Page 50 11.4 Sélection du sens d’ouverture Les barrières BI/001PC sont fournies d’usine pour les installations à DROITE vue de trappe d’inspection, avec ressorts préinstallés. INSTALLATION À À chaque intervention, observer la plus grande attention lors des opérations INSTALLATION À DROITE de déverrouillage/verrouillage ou de manipulation des organes mécaniques GAUCHE internes.
- Page 51 11.5 REMARQUE (A). (K). (J).
-
Page 52: Installation Et Réglage Du Ressort
INSTALLATION ET RÉGLAGE DU RESSORT SP/61/01 Seulement en cas de remplacement des ressorts utilisée les trous les plus proches du centre du balancier (3) position C 6. Graisser les articulations à la graisse au LITHIUM RS/GR1/100 12.1 Ingrassare Grease Ingrassare Grease 45°... -
Page 53: 13 Réglage De La Butée Mécanique
RÉGLAGE DE LA BUTÉE MÉCANIQUE GAUCHE. DROITE • • • INSTALLATION SYSTÈME D C B DÉVERROUILLAGE • • • • [A]. • • [D]. • [E]. • • • REMARQUE VERDE • GREEN • [E]. • [C]. • • [A]. RACCORDEMENT DES PHOTOCELLULES G90/F4ES •... -
Page 54: Raccordements Électriques
RACCORDEMENTS ÉLECTRIQUES CTRL/P. ². INSTALLATION DU KIT BATTERIES (EN OPTION) [C]. [D]. [E]. [F]. +BATTERY -BATTERY BI/BCHP [G]. [E]. [D]. [B]. [Z]. ROSSO/RED (+) BATTERY C NERO/BLACK (-) BATTERY (+) BLACK BATTERY (-) BLU/BLUE SEC2... - Page 55 BI/BLED/6 [Z]. En cas de remplacement : [C]. [B]. [A]. BI/BLED/6 [D] [Z]. LED LIGHT...
-
Page 56: Plan De Maintenance
INFORMATIONS COMPLÉMENTAIRES ET • CONTACTS • • • TECHNOLOGY. • • SERVICE CLIENTS ROGER TECHNOLOGY: • • • OPÉRATIONS DE DÉBLOCAGE ET BLOCAGE 2x360° 2x360° FIG. 1 FIG. 2 À chaque intervention, observer la plus grande attention lors des opérations de déverrouillage/verrouillage ou de manipulation des organes mécaniques internes. -
Page 57: Advertencias Generales
ADVERTENCIAS GENERALES El incumplimiento de las instrucciones contenidas en este manual puede ocasionar accidentes personales o daños en el aparato. DECLARACIÓN DE CONFORMIDAD Roger Technology - Via Botticelli 8, 31021 Bonisiolo di Mogliano V.to (TV) • • • • EN 61000-6-3... -
Page 58: Descripción Del Producto
DESCRIPCIÓN DEL PRODUCTO BI/001PC VERSION PARA APARCAMIENTOS. BI/001PC/115 VERSION PARA APARCAMIENTOS. DIMENSIONES L = 3000 MAX = 2810 CONTENIDO DEL EMBALAJE ARMARIO COMPLETO BARRERA CON CENTRALITA INTEGRADA CABEZAL CON DIFUSOR E INTERMITENTE ACCESORIOS TORNILLERÍA SOPORTE ASTA Ø60 MONTADO... -
Page 59: Características Técnicas
CARACTERÍSTICAS TÉCNICAS SERIE BI/001PC BI/001PC BI/001PC/115 ALIMENTACIÓN ALIMENTACIÓN DEL MOTOR ABSORCIÓN DEL MOTOR POTENCIA DEL MOTOR 450 W 450 W TIEMPO DE APERTURA/CIERRE CONTROL SYSTEM CODIFICADOR ABSOLUTO DIGITAL CODIFICADOR ABSOLUTO DIGITAL FRECUENCIA DE USO CONTINUO CONTINUO CICLOS DE MANIOBRA POR DÌA (APERTURA/CIERRE – 24 HORAS SIN PARAR) 12.000... -
Page 60: Referencias Y Accesorios
REFERENCIAS Y ACCESORIOS 19 20 Código Descripción Código Descripción BA/60/3 SP/61/01 KT231 BAFS/01 BAFS/03 BAFS/02 BAFS/04 BI/BAT/KIT CTRL/P BI/001PC. BI/BCHP CRA/BAR KT242 KT239 R99/BASB20 RS/GR1/100 KT230... -
Page 61: Instalación
INSTALACIÓN 11.1 Controles preliminares • • • • 11.2 Instalación de la placa de base • • NOTA • •... - Page 62 11.3 Instalación de la barrera NOTA: la barrera llega de fábrica para instalarse a la derecha con vistas por el lado puertecilla de inspección. • • • • • 90°...
- Page 63 11.4 Selección del sentido de apertura Las barreras BI/001PC se suministran de fábrica para instalarse a la derecha con resortes premontados. INSTALACIÓN A INSTALACIÓN A LA LA DERECHA IZQUIERDA Para cada intervención prestar la máxima atención en las operaciones de desbloqueo/bloqueo de las partes mecánicas internas.
- Page 64 11.5 NOTA (G) (L) (A). (K). (J).
-
Page 65: Instalación Y Ajuste Del Muelle
INSTALACIÓN Y AJUSTE DEL MUELLE SP/61/01 En caso de sustituir los resortes posición C 6. Lubrique las rótulas con grasa de LITIO RS/GR1/100 12.1 Ingrassare Grease Ingrassare Grease 45° >45° <45° Grasso Grease Ingrassare Grease Ingrassare Grease... -
Page 66: Ajuste Del Tope Mecánico
AJUSTE DEL TOPE MECÁNICO IZQUIERDA. DERECHA • • • INSTALACIÓN DEL SISTEMA DE DESBLOQUEO D C B • • • • • • • • NOTA • • • VERDE • GREEN • CONEXIÓN DE LAS FOTOCÉLULAS F4ES • • •... -
Page 67: Conexiones Eléctricas
CONEXIONES ELÉCTRICAS CTRL/P. ². INSTALACIÓN DEL KIT DE BATERÍAS (OPCIONAL) [C]. [D]. [E]. [F]. +BATTERY -BATTERY BI/BCHP [G]. [E]. [D]. [B]. ROSSO/RED (+) BATTERY C NERO/BLACK (-) BATTERY (+) BLACK BATTERY (-) BLU/BLUE SEC2... - Page 68 BI/BILED/6 [Z]. En caso de sustitución: [C]. [B]. [A]. BI/BILED/6 [D] [Z]. LED LIGHT...
-
Page 69: Plan De Mantenimiento
INFORMACIÓN ADICIONAL Y CONTACTOS • • • TECHNOLOGY. • • • SERVICIO AL CLIENTE ROGER TECHNOLOGY: • • OPERACIONES DE DESBLOQUEO Y BLOQUEO 2x360° 2x360° FIG. 1 FIG. 2 Para cada intervención prestar la máxima atención en las operaciones de desbloqueo/bloqueo de las partes mecánicas internas. Dichas operaciones pueden ser peligrosas para el instalador. -
Page 70: Advertências Gerais
ADVERTÊNCIAS GERAIS A não observância das informações contidas no presente manual podem causar acidentes pessoais ou danos no aparelho. DECLARAÇÃO DE CONFORMIDADE Roger Technology - Via Botticelli 8, 31021 Bonisiolo dI Mogliano V.to (TV) EN 61000-6-3 EN 61000-6-2 EN 13241-1 | 18. -
Page 71: Descrição Do Produto
DESCRIÇÃO DO PRODUTO BI/001PC BI/001PC/115 DIMENSÕES L = 3000 MAX = 2810 CONTEÚDO DA EMBALAGEM CAIXA COMPLETA BARREIRA COM UNIDADE DE CONTROLO INTEGRADA CABEÇA COMPLETA COM ALTIFALANTE E LUZ INTERMITENTE ACESSÓRIOS FERRAGENS SUPORTE HASTE Ø60 MONTADO... -
Page 72: Características Técnicas
CARACTERÍSTICAS TÉCNICAS SÉRIE BI/001PC BI/001PC BI/001PC/115 ALIMENTAÇÃO ALIMENTAÇÃO MOTOR ABSORÇÃO MOTOR POTÊNCIA MOTOR 450 W 450 W BINÁRIO TEMPO ABERTURA/FECHO SISTEMA DE CONTROLE CODIFICADOR ABSOLUTO DIGITAL CODIFICADOR ABSOLUTO DIGITAL FREQUÊNCIA DE UTILIZAÇÃO CONTÍNUO CONTÍNUO CICLOS DE MANOBRA POR DÌAS 12.000 12.000... -
Page 73: Referência E Acessórios
REFERÊNCIA E ACESSÓRIOS 19 20 Código Descrição Código Descrição 14 BA/60/3 15 SP/61/01 16 KT231 17 BAFS/01 18 BAFS/03 19 BAFS/02 20 BAFS/04 21 BI/BAT/KIT CTRL/P 22 BI/BCHP 23 CRA/BAR 24 KT242 25 KT239 26 R99/BASB20 13 KT230 27 RS/GR1/100... -
Page 74: Instalação
INSTALAÇÃO 11.1 • • • • 11.2 Instalação da chapa de base • • • NOTA • •... - Page 75 11.3 Instalação da barreira NOTA: a barreira é fornecida de fábrica para instalações à direita vista lado portinhola de inspeção. • • • • • 90°...
- Page 76 11.4 Seleção do sentido de abertura As barreiras BI/001PC são equipadas de fábrica para instalações à direita INSTALAÇÃO À vista lado portinhola de inspeção, com molas pré-instaladas. INSTALAÇÃO À DIREITA Ao fazer qualquer intervenção, tome o máximo cuidado nas operações de ESQUERDA desbloqueio/bloqueio ou movimentação dos órgãos mecânicos internos.
- Page 77 11.5 NOTA (G) e (L) (A). (K). (J).
-
Page 78: Instalação E Ajuste Das Molas
INSTALAÇÃO E AJUSTE DAS MOLAS SP/61/01 usando os furos mais próximos ao centro do balanceiro 3 posição C RS/GR1/100 12.1 Ingrassare Grease Ingrassare Grease 45° >45° <45° Grasso Grease Ingrassare Grease Ingrassare Grease... -
Page 79: Ajuste Do Retentor Mecânico
AJUSTE DO RETENTOR MECÂNICO ESQUERDA. DIREITA • • • INSTALAÇÃO SISTEMA DESBLOQUEIO D C B • • • • • • • • • • NOTA • • • • VERDE • GREEN LIGAÇÃO DAS FOTOCÉLULAS F4ES • • • •... -
Page 80: Ligações Elétricas
LIGAÇÕES ELÉTRICAS CTRL/P. ². INSTALAÇÃO DE KITS DE BATERIAS (OPCIONAIS) [C]. [D]. [E]. [F]. +BATTERY -BATTERY BI/BCHP [E]. [D]. [B]. [Z]. ROSSO/RED (+) BATTERY C NERO/BLACK (-) BATTERY (+) BLACK BATTERY (-) BLU/BLUE SEC2... -
Page 81: Instalação Do Pisca De Led Bi/Bled/6
INSTALAÇÃO DO PISCA DE LED BI/BLED/6 BI/BLED/6 Em caso de substituição: [C]. [B]. [A]. BI/BLED/6 [D] LED LIGHT... -
Page 82: Plano De Manutenção
• • INFORMAÇÕES ADICIONAIS E CONTATOS • • • TECHNOLOGY. • • SERVIÇO AOS CLIENTES ROGER TECHNOLOGY: • • • OPERAÇÕES DE LIBERTAÇÃO E BLOQUEIO 2x360° 2x360° FIG. 1 FIG. 2 Ao fazer qualquer intervenção, tome o máximo cuidado nas operações de desbloqueio/bloqueio ou movimentação dos órgãos mecânicos internos. Tais operações podem representar um perigo para o instalador. -
Page 83: Przeznaczenie
Roger Technology - Via Botticelli 8, 31021 Bonisiolo di Mogliano V.to (TV) EN 61000-6-3 EN 61000-6-2 EN 13241-1 | 18. PRZEZNACZENIE OGRANICZENIA ZASTOSOWANIA... -
Page 84: Opis Produktu
OPIS PRODUKTU BI/001PC BI/001PC/115 WYMIARY L = 3000 MAX = 2810 Ø60... -
Page 85: Charakterystyki Techniczne
CHARAKTERYSTYKI TECHNICZNE SERIA BI/001PC BI/001PC BI/001PC/115 ZASILANIA ZASILANIE SILNIKA MOC SILNIKA 450 W 450 W SYSTEM STEROWANIA ENKODER ABSOLUTNY CYFROWY ENKODER ABSOLUTNY CYFROWY CYKLE MANEWROWE DZIENNIE 12.000 12.000 IP54 IP54 TEMPERATURA ROBOCZA CENTRALA STEROWNICZA CTRL/P CTRL/P STEROWNIK CYFROWY 36 Vdc ZASILANIE AKCESORIÓW... -
Page 86: Odniesienia I Akcesoria
ODNIESIENIA I AKCESORIA 19 20 Opis Opis BA/60/3 SP/61/01 KT231 BAFS/01 BAFS/03 BAFS/02 BAFS/04 BI/BAT/KIT CTRL/P BI/BCHP CRA/BAR KT242 KT239 R99/BASB20 RS/GR1/100 KT230... -
Page 87: Instalacja
INSTALACJA 11.1 11.2 • • UWAGA • •... - Page 88 11.3 Instalacja szlabanu 90°...
- Page 89 11.4 Wybór kierunku otwierania INSTALACJA INSTALACJA PRAWOSTRONNA LEWOSTRONNA W przypadku instalacji LEWOSTRONNEJ: SZLABAN ZAINSTALOWANY PRAWOSTRONNIE (widok od strony klapy rewizyjnej) Z 180° SZLABAN ZAINSTALOWANY LEWOSTRONNIE (widok od strony klapy rewizyjnej) Z...
- Page 90 11.5 Instalacja ramienia (rys. 9) • • • • (G) i (L) • • (A). • • (B). • (K). • (J). • •...
- Page 91 SP/61/01 pozycja C RS/GR1/100 12.1 Ingrassare Grease Ingrassare 45° >45° Grease <45° Grasso Grease Ingrassare Grease Ingrassare Grease...
-
Page 92: Regulacja Ogranicznika Mechanicznego
REGULACJA OGRANICZNIKA MECHANICZNEGO LEWOSTRONNIE. PRAWOSTRONNIE • • • INSTALACJA SYSTEMU ODBLOKOWANIA D C B • • • • • • • UWAGA • • • • VERDE GREEN F4ES • • • • • CTRL/P. • • G90/F4ES • • CTRL/P. - Page 93 CTRL/P. INSTALACJA ZESTAWU BATERII (OPCJA) +BATTERY -BATTERY BI/BCHP ROSSO/RED (+) NERO/BLACK (-) BATTERY C BATTERY (+) BLACK BATTERY (-) BLU/BLUE SEC2...
- Page 94 INSTALACJA LAMPY SYGNALIZACYJNEJ LEDOWEJ BI/BLED/6 (rys. 19) BI/BLED/6 [Z]. W razie wymiany: [C]. [B]. [A]. BI/BLED/6 [D] CTRL - CTRL/P. [Z]. LED LIGHT...
-
Page 95: Plan Konserwacji
PLAN KONSERWACJI UTYLIZACJA UWAGA: • • INFORMACJE DODATKOWE DANE • • KONTAKTOWE • • • TECHNOLOGY. • • • TECHNOLOGY. • OPERACJE ODBLOKOWANIA / BLOKOWANIA 2x360° 2x360° FIG. 1 FIG. 2... - Page 96 ROGER TECHNOLOGY...
