POLSKI
śruby i za pomocą śrubokręta dokręć wszystkie śruby.
Po zamocowaniu wspornika montażowego do osłony przyłącza i zakończeniu montażu
można teraz zawiesić wentylator.
Mocno przytrzymaj wentylator obiema rękami. Wsuń pręt środkowy przez otwór we
wsporniku montażowym i pozwól kuli oprzeć się na wsporniku montażowym. Obróć otwór w
kuli zawieszenia, aż zrówna się z wypustką na wsporniku montażowym.
Wskazówka: pomóż sobie trzeciej osobie, aby mocno przytrzymała drabinę za Ciebie i
przybliżyła wentylator do siebie, gdy będziesz na niej.
Montaż ostrzy
Rys. 9
Aby zaoszczędzić czas, do każdego ostrza można przymocować podkładki śrubowe przed
montażem.
Dopasuj otwory ostrzy do otworów na śruby w silniku. Po zainstalowaniu ostrzy należy
zabezpieczyć śruby. Ponownie dokręć śruby, aby upewnić się, że są dobrze zamocowane.
Mocowanie LED
Rys. 10
Odkręć jedną śrubę. Zamontuj lampę LED na spodzie wentylatora, wkładając pozostałe 2
śruby mocujące do otworów. Obróć go, aż zablokuje się na miejscu, zabezpiecz poprzednie
śruby, wyrównując otwory na śruby z otworami na spodzie wentylatora, i dokręć śruby, aby
zabezpieczyć lampę LED.
Ostrzeżenie: Podczas montażu lub wyjmowania lampy LED należy upewnić się, że elementy
izolacyjne są nienaruszone. Zbyt mocne dokręcenie śrub może spowodować uszkodzenie
podkładek izolacyjnych.
Montaż klosza lampy
Rys. 11
Załóż osłonę i zamontuj abażur LED na lampie.
Montaż elementów dekoracyjnych
Rys. 12
Zamocuj osłonę i abażur, a następnie zabezpiecz je zaciskami i nakrętkami.

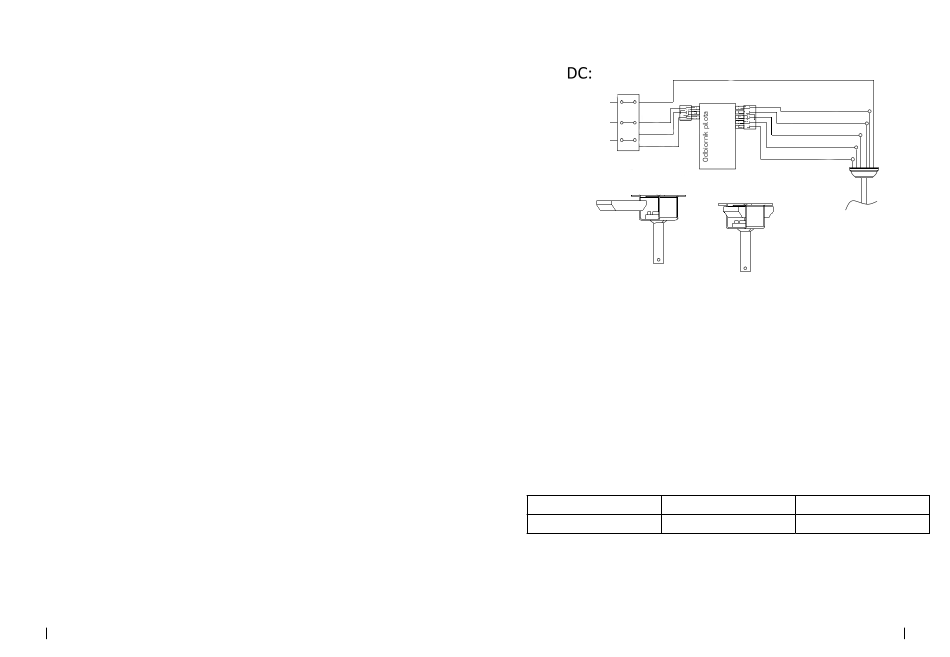

Podłączenie przewodów
Rys. 13
Ostrzeżenie: aby uniknąć ryzyka porażenia prądem elektrycznym, przed przystąpieniem do
podłączania kabli należy odłączyć główne źródło zasilania od panelu elektrycznego.
90 ENERGYSILENCE 5200 / 5250 WHITE DESIGN
ENERGYSILENCE 5200 / 5250 BLACK DESIGN
Kabel
uziemiający
L (Czarny)
L (Czarny)
Zielony/Żółty
N (biały)
EN wejście
(białe)
Umieść odbiornik w uchwycie montażowym płaską częścią skierowaną w stronę sufitu.
Postępuj zgodnie z poniższymi instrukcjami, aby podłączyć wentylator do domowego źródła
zasilania:
Podłączyć domowe przewody zasilające do wspornika montażowego.
Zwróć uwagę na przewód pod napięciem, przewód neutralny i przewód uziemiający i upewnij
się, że są prawidłowo podłączone.
Podłącz 4-stykowe złącza na wsporniku montażowym do złączy na pilocie.
Podłącz 4-stykowe złącza pilota do złączy silnika.

4. FUNKCJONOWANIE

Lista parametrów mocy
Napięcie Wentylator
220-240 V 40 W
Łączenie pilota
Podłącz zasilanie i w ciągu 30 sekund naciśnij przycisk włączania / wyłączania wentylatora
na pilocie i przytrzymaj przez 5 sekund. Usłyszysz sygnał dźwiękowy wskazujący udane
POLSKI
Pasek Zielony/Żółty
N (biały)
Light L (niebieski)
Szary silnik DC L
Czerwony silnik DC L
Żółty silnik DC L
Lampa
LED 12 W
ENERGYSILENCE 5200 / 5250 WHITE DESIGN
ENERGYSILENCE 5200 / 5250 BLACK DESIGN
