montaje con los agujeros del florón. Gire el florón para fijarlo. Inserte los tornillos de nuevo y
utilice un destornillador para apretar todos los tornillos.
Con el soporte de montaje asegurado a la cubierta de conexiones y el montaje completado,
puede colgar ya el ventilador.
Sujete el ventilador firmemente con las 2 manos. Deslice la varilla central por la abertura en
el soporte de montaje y deje que la bola se apoye sobre el soporte de montaje. Gire el agujero
de la bola de suspensión hasta que quede alineada con la pestaña del soporte de montaje.
Consejo: ayúdese con una tercera persona para que le sujete la escalera firmemente y para
que le acerque el ventilador una vez que esté sobre la escalera.
Montaje de las aspas
Fig. 9
Para ahorra tiempo, las arandelas de los tornillos de las aspas se pueden colocar en cada
aspa antes de instalarlas.
Alinee los agujeros de las aspas con los agujeros de los tornillos del motor. Una vez
instaladas las aspas, asegúrese de fijar bien los tornillos. Apriete los tornillos una segunda
vez para asegurar que quedan fijadas de forma segura.
Montaje LED
Fig. 10
Desatornille un tornillo. Monte la lámpara LED en la parte inferior del ventilador insertando
los otros 2 tornillos de sujeción en los agujeros. Rótela hasta que se fije en su posición,
asegure los tornillos anteriores alineando los agujeros de los tornillos con los agujeros en la
pate inferior del ventilador y apriete los tornillos para fijar la lámpara LED.
Aviso: durante la instalación o al desmontar la lámpara LED, asegúrese de que los elementos
aislantes están intactos. Apretar los tornillos en exceso puede dañar las almohadillas
aislantes.
Montaje de la pantalla de la lámpara
Fig. 11
Coloque la cubierta y monte la pantalla de la lámpara LED en la lámpara.
Montaje de los elementos decorativos
Fig. 12
Coloque la cubierta y la pantalla de la lámpara, y luego asegúrelas con los clips y las tuercas.

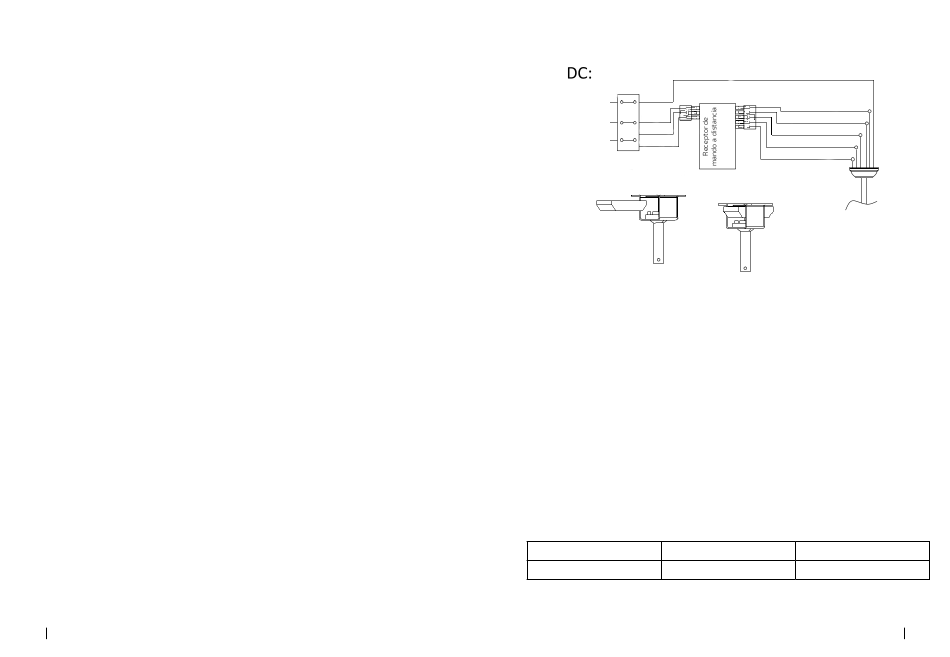

Conexión del cableado
Fig. 13
34
ENERGYSILENCE 5200 / 5250 WHITE DESIGN
ENERGYSILENCE 5200 / 5250 BLACK DESIGN
Cable de toma
de tierra
L (negro)
L (negro)
Verde/Amarillo
N (blanco)
Entrada
N (blanco)
Advertencia: para evitar el riesgo de descarga eléctrica, asegúrese de desconectar el
suministro eléctrico general del cuadro eléctrico antes de proceder con la conexión de cables.
Inserte el receptor en el soporte de montaje dejando la parta plana mirando hacia el techo.
Siga las siguientes instrucciones para conectar el ventilador al suministro eléctrico
doméstico:
Conecte los cables del suministro doméstico al soporte de montaje.
Preste atención al cable bajo tensión, al neutro y al de toma de tierra y asegúrese de
conectarlo correctamente.
Conecte los conectores de 4 pins del soporte de montaje a los del mando a distancia.
Conecte los conectores de 4 pins del mando a distancia a los del motor.
4. FUNCIONAMIENTO
Lista de parámetros de potencia
Voltaje
Ventilador
220-240 V
40 W
ESPAÑOL
Raya verde/amarilla
N (blanco)
Luz L (azul)
Gris motor DC L
Rojo motor DC L
Amarillo motor DC L
Lámpara
LED 12 W
ENERGYSILENCE 5200 / 5250 WHITE DESIGN
ENERGYSILENCE 5200 / 5250 BLACK DESIGN
35
