INSTRUCCIONES DE ENSAMBLAJE

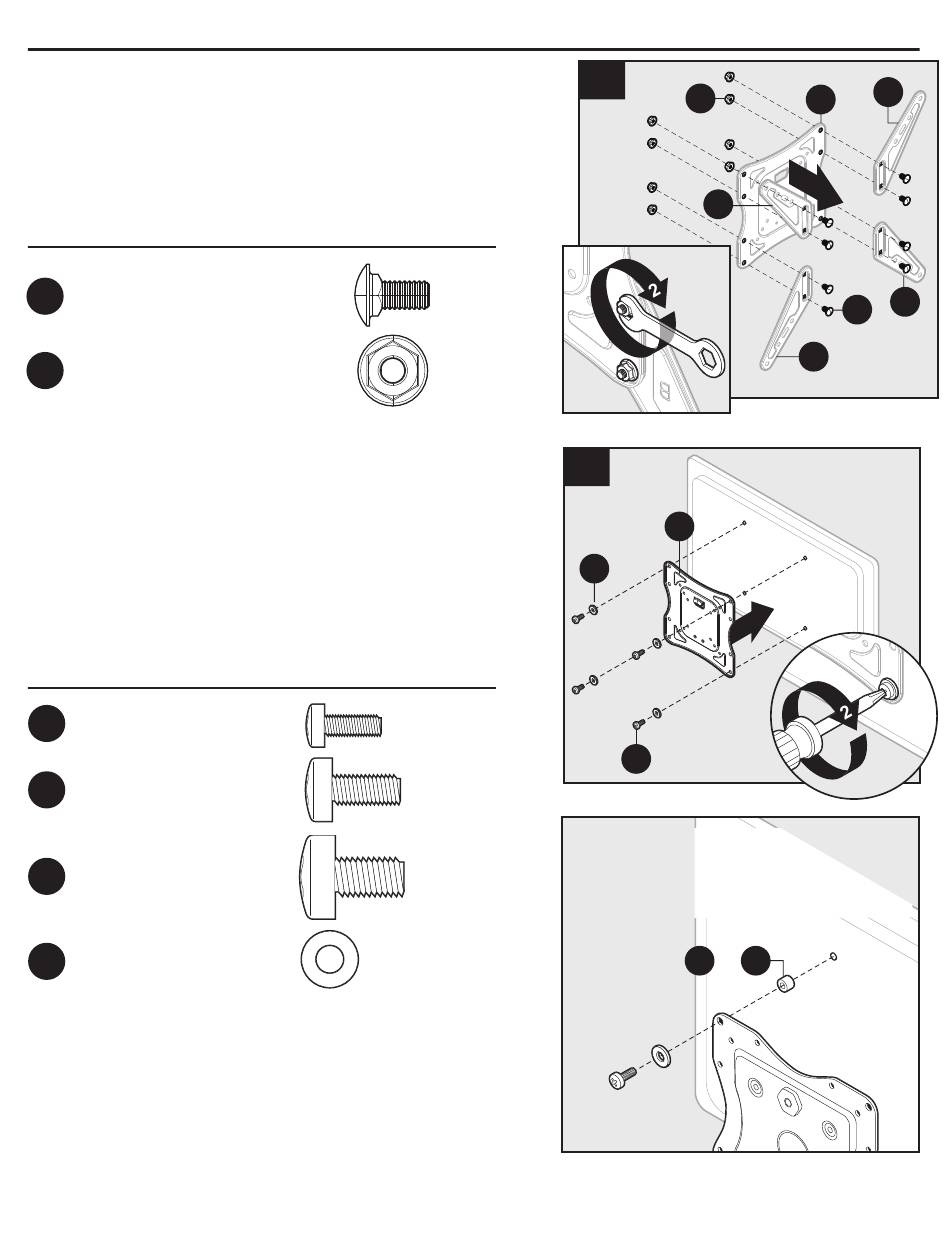

4. Si es necesario, fije los adaptadores de monitor A
(C) y los adaptadores de monitor B (D) a la placa
de monitores (E) en la configuración deseada con
el tornillo con cabeza de hongo (OO) y la tuerca
(QQ). Asegure con la llave inglesa incluida (RR).
Aditamentos utilizados
OO
M6 x 12 Tornillo con
cabeza de hongo
QQ
Tuerca M6
5a. Apto para panel de pantalla plana: fije la placa de
monitores (E) con cuatro arandelas de acero (KK) y
cuatro tornillos (*).
* Nota: la placa del monitor (E) se puede fijar con tornillos
M4 x 12 (AA), tornillos M6 x 15 (CC), o tornillos M8 x 15
(DD) dependiendo del televisor. Arandela de acero solo
para tornillos M4 y M6.
Aditamentos utilizados
AA Tornillo M4 x 12
CC Tornillo M6 x 15
DD Tornillo M8 x 15
KK Arandela de acero
4
x 8
x 8
5a
KK
x 4
x 4
Sugerencia: se pueden utilizar
también espaciadores de 5 mm (LL)
x 4
y de 10 mm (MM) para que haya
separación entre cables y conectores.
x 4
23
QQ
C
D
E
1
*
LL o MM
D
E
1
C
OO
