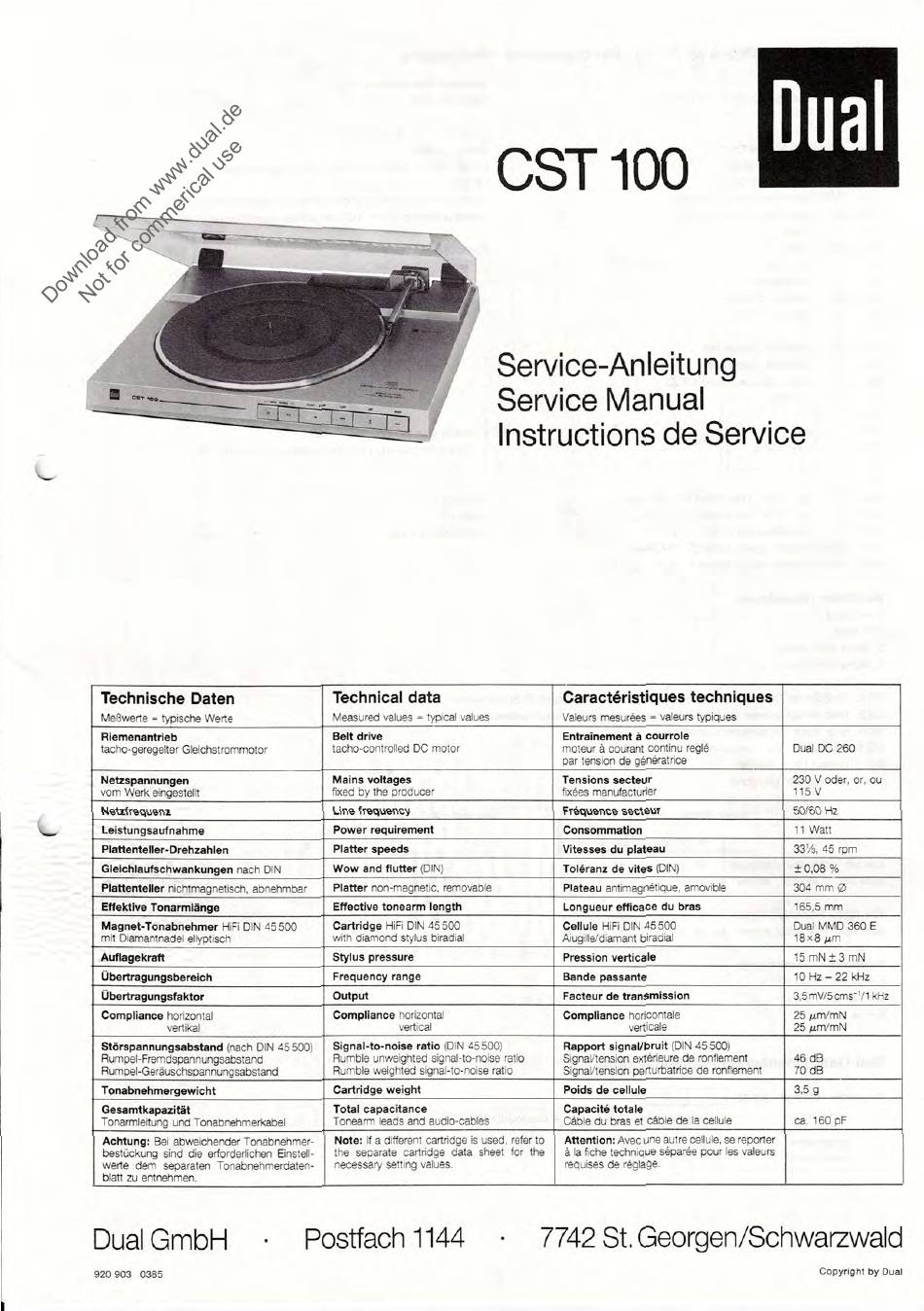

Dual CST 100 Service Manual

OST 100
Dual
Service -Anleitung
Service Manual
lnstructions de Service
Technische Daten
Meßwerte = typische Werte
Technical data
Measured values = typical values
Caracteristiques techniques
Valeurs mesurees = valeurs typiques
Riemenantrieb
tacho-geregelter Gleichstrommotor
Belt drive
tacho-controlled DC motor
Entrainement ä courrote
moteur ä courant continu regle
par tension de generatrice
Dual DC 260
Netzspannungen
vom Werk eingestellt
Mains voltages
fixed by the producer
Tensions secteur
fixes manufacturier
230V oder, or, ou
115 V
Netzfrequenz Line frequency Fröquence secteur
50/60 Hz
Leistungsaufnahme
Power requirement Consommation 11 Watt
Plattenteller-Drehzahlen
Platter speeds Vitesses du plateau 331 / 2 , 45 rpm
Gleichlauf schwankungen nach DIN Wow and flutter (DIN) Toldranz de vites (DIN) ± 0,08 %
Plattenteller nichtmagnetisch, abnehmbar Platter non-magnetic, removable Plateau antimagnetique, amovible 304 mm 0
Effektive Tonarmlänge
Effective tonearm length Longueur efficace du bras 165,5 mm
Magnet-Tonabnehmer HiFi DIN 45 500
mit Diamantnadel ellyptisch
Cartridge HiFi DIN 45 500
with diamond stylus biradial
Cellule HiFi DIN 45 500
Aiugille/diamant biradial
Dual MMD 360 E
18x8 im
Auflagekraft
Stylus pressure Pression verticale 15 mN ± 3 mN
Übertragungsbereich
Frequency range Bande passante 10 Hz —22 kHz
Übertragungsfaktor
Output Facteur de transmission 3,5mV/5cms-V1 kHz
Compliance horizontal
vertikal
Compliance horizontal
vertical
Compliance horicontale
verticale
25 µm/mN
25 ihrn/mN
Störspannungsabstand (nach DIN 45500)
Rumpel-Fremdspannungsabstand
Rumpel-Geräuschspannungsabstand
Signal-to-nolse ratio (DIN 45500)
Rumble unweighted signal-to-noise ratio
Rumble weighted signal-to-noise ratio
Rapport signaVbruit (DIN 45500)
SignaVtension exterieure de ronflement
SignaVtension perturbatrice de ronflement
46 dB
70 dB
Tonabnehmergewicht
Cartridge weight Poids de cellule 3,5 g
Gesamtkapazität
Tonarmleitung und Tonabnehmerkabel
Total capacitance
Tonearm leads and audio-cables
Capacitä totale
Cäble du bras et cäble de la cellule ca. 160 pF
Achtung: Bei abweichender Tonabnehmer-
bestückung sind die erforderlichen Einstell-
werte dem separaten Tonabnehmerdaten-
blatt zu entnehmen.
Note: If a different cartridge is used, refer to
the separate cartridge data sheet for the
necessary setting values.
Attention: Avec une autre cellule, se reporter
ä la fiche technique spare pour les valeurs
requises de röglage.
Dual GmbH •
Postfach 1144 • 7742 St. Georgen/Schwarzwald
920 903 0385
Copyright by Dual
