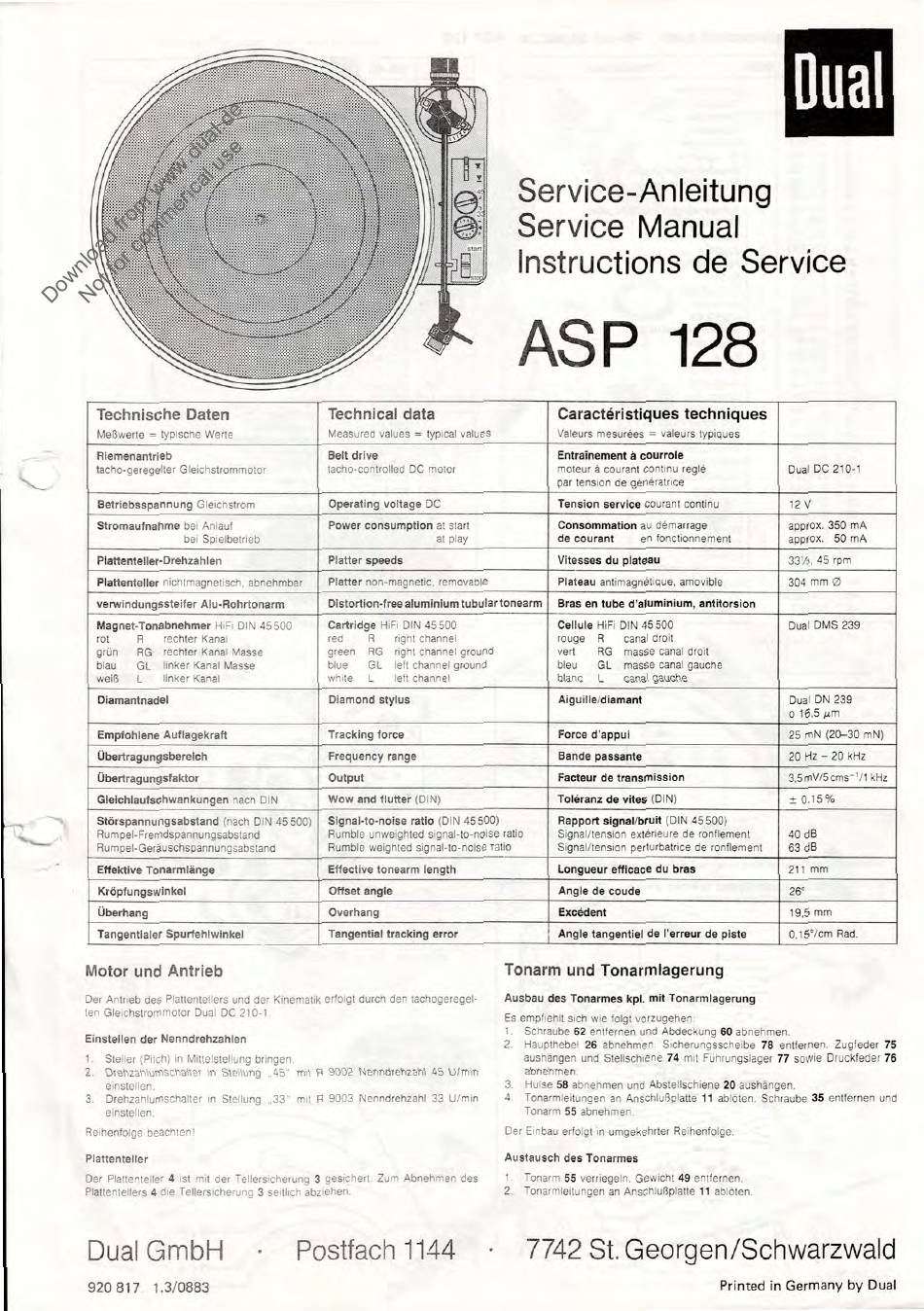

Dual
Service-Anleitung
Service Manual
Instructions de Service
AS P 128
Technische Daten
Meßwerte = typische Werte
Technical data
Measured values = typical values
Caractöristiques techniques
Valeurs mesurees = vaieurs typiq,es
Riemenantrieb
tacho-geregelter Gleichstrommotor
Belt drive
tacho-controlled DC motor
Entrainement ä courrole
moteur ä courant continu regle
par tension de gänäratrice
Dual DC 210-1
Betriebsspannung Gleichstrom
Operating voltage DC
Tension service courant continu
12 V
Stromaufnahme bei Anlauf
bei Spielbetrieb
Power consumption at start
at
play
Consommation au dämarrage
de courant
en fonctionnement
approx. 350 mA
approx. 50 mA
Plattenteller-Drehzahlen
Platter speeds
Vitesses du plateau
331 / 2 , 45 rpm
Plattenteller nichtmagnetisch, abnehmbar
Platter non-magnetic, removable
Plateau ant magnetique, amovible
304 mm 0
verwindungssteifer Alu-Rohrtonarm
Distortion-free aluminium tubular tonearm
Bras en tube d'aluminium, antitorsion
Magnet-Tonabnehmer HiFi DIN 45500
rot
R
rechter Kanal
grün
RG rechter Kanal Masse
blau
GL
linker Kanal Masse
weiß
L
linker Kanal
Cartridge HiFi DIN 45500
red
R
right channel
green
RG right channel ground
blue
GL
left channel ground
white
L
left channel
Cellule HiFi DIN 45 500
rouge
R
canal droit
vert
RG masse canal droit
bleu
GL
masse canal gauche
blanc
L
canal gauche
Dual DMS 239
Diamantnadel
Diamond stylus
Aigunietdiamant
Dual DN 239
o 16,5 p.rn
Empfohlene Auflagekraft
Tracking force
Force d'appui
25 mN (20-30 mN)
Übertragungsbereich
Frequency range
Bande passante
20 Hz — 20 kHz
Übertragungsfaktor
Output
Facteur de transmission
3,5 mV/5 cms-1/1 kHz
Gleichlaufschwankungen nach DIN
Wow and flutter (DIN)
Toleranz de vites (DIN)
± 0,15%
Störspannungsabstand (nach DIN 45500)
Rumpel-Fremdspannungsabstand
Rumpel-Geräuschspannungsabstand
Signal-to-noise ratio (DIN 45500)
Rumble unweighted signal-to-noise ratio
Rumble weighted signal-to-noise ratio
Rapport signal/bruit (DIN 45500)
Signal/tension exterieure de ronflement
Signal/tension perturbatrice de ronflement
40 dB
63 dB
Effektive Tonarmlänge
Effective tonearm length
Longueur efficace du bras
211 mm
Kröpfungswinkel
Offset angle
Angle de coude
26'
Überhang
Overhang
Excädent
19,5 mm
Tangentialer Spurfehlwinkel
Tangential tracking error
Angle tangentiel de l'erreur de piste
0,15°/cm Rad.
Motor und Antrieb
Der Antrieb des Plattentellers und der Kinematik erfolgt durch den tachogeregel-
ten Gleichstrommotor Dual DC 210-1.
Einstellen der Nenndrehzahlen
1
Steller (Pitch) in Mittelstellung bringen.
2
Drehzahlumschalter in Stellung „45" mit R 9002 Nenndrehzahl 45 U/min
einstellen.
3
Drehzahlumschalter in Stellung „33" mit R 9003 Nenndrehzahl 33 U/min
einstellen.
Reihenfolge beachten!
Plattenteller
Der Plattenteller 4 ist mit der Tellersicherung 3 gesichert. Zum Abnehmen des
Plattentellers 4 die Tellersicherung 3 seitlich abziehen.
Tonarm und Tonarmlagerung
Ausbau des Tonarmes kpl. mit Tonarmlagerung
Es empfiehlt sich wie folgt vorzugehen:
1. Schraube 62 entfernen und Abdeckung 60 abnehmen.
2. Haupthebel 26 abnehmen. Sicherungsscheibe 78 entfernen. Zugfeder 75
aushängen und Stellschiene 74 mit Führungslager 77 sowie Druckfeder 76
abnehmen.
3. Hulse 58 abnehmen und Abstellschiene 20 aushängen.
4. Tonarmleitungen an Anschlußplatte 11 ablöten. Schraube 35 entfernen und
Tonarm 55 abnehmen.
Der Einbau erfolgt in umgekehrter Reihenfolge.
Austausch des Tonarmes
1.
Tonarm 55 verriegeln. Gewicht 49 entfernen.
2. Tonarmleitungen an Anschlußplatte 11 nlöten.
Dual GmbH
•
Postfach 1144
•
7742 St. Georgen/Schwarzwald
920 817 1.3/0883
Printed in Germany by Dual
