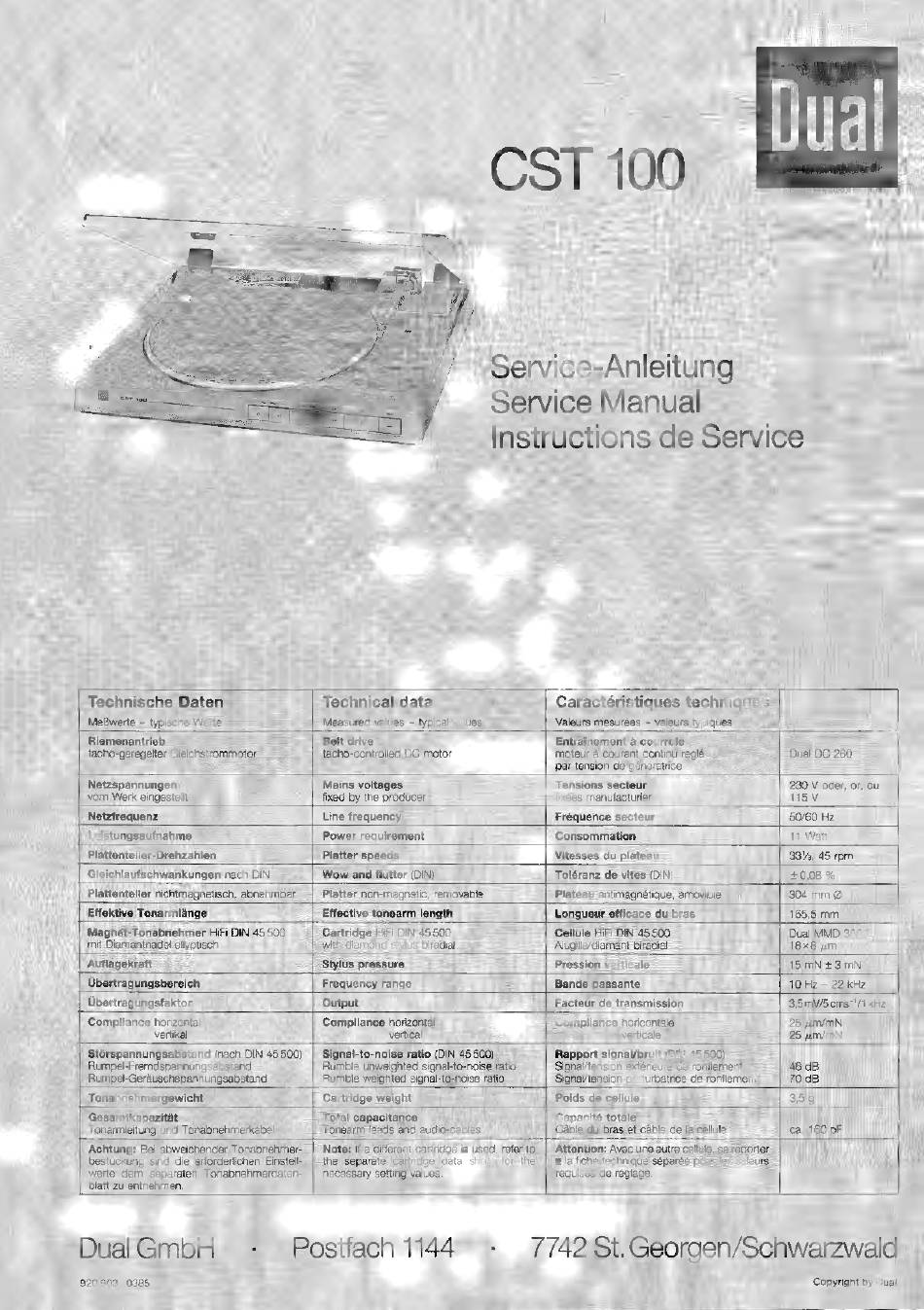

Dual CST 100 Service Manual

CST 100
Service-Anleitung
Service Manual
Instructions de Service
Technische Daten Technical data Caractéristiques techniques
MeBwerte = typische Werte. Measured values = typical values Valeurs mesurées = valeurs typiques
Riemenantrieb Belt drive Entraînement à courrole
tacho-geregelter Gleichstrommotor tacho-controlled DC motor moteur à courant continu reglé Dual DC 260
par tension de génératrice
Netzspannungen Mains voltages Tensions secteur 230 V oder, or, ou
vom Werk eingestellt fixed by the producer. fixées manufacturier 115V
Netzfrequenz Line frequency Fréquence secteur 50/60 Hz
Leistungsaufnahme Power requirement Consommation 11 Watt
Plattenteller-Drehzahlen Platter speeds Vitesses du plateau 33%, 45 rpm
Gleichlaufschwankungen nach DIN Wow and flutter (DIN) Toléranz de vites (DIN) +0,08 96
Plattenteller nichtmagnetisch, abnehmbar Platter non-magnetic, removable Plateau antimagnétique, amovible 304 mm 2
Effektive Tonarmlänge Effective tonearm length Longueur efficace du bras 165,5 mm
Magnet-Tonabnehmer HiFi DIN 45500 Cartridge HiFi DIN 45500 Cellule HiFi DIN 45500 Dual MMD 360 E
mit Diamantnadel ellyptisch with diamond stylus biradial Aiugille/diamant biradial 18x8 um
Auflagekraft Stylus pressure Pression verticale 15 mN +3 mN
Übertragungsbereich Frequency range Bande passante 10 Hz - 22 kHz
Übertragungsfaktor Output Facteur de transmission 3,5mV/5cms"'/1 kHz
Compliance horizontal Compliance horizontal Compliance horicontale 25 um/mN
vertikal vertical verticale 25 um/mN
Stórspannungsabstand (nach DIN 45500) | Signal-to-noise ratio (DIN 45500) Rapport signal/bruit (DIN 45 500)
Rumpel-Fremdspannungsabstand Rumble unweighted signal-to-noise ratio Signal/tension extérieure de ronflement: 46 dB
Rumpel-Geráuschspannungsabstand Rumble weighted signal-to-noise ratio Signal/tension perturbatrice de ronflement 70 dB
Tonabnehmergewicht Cartridge weight Poids de cellule 359
Gesamtkapazität Total capacitance Capacité totale
Tonarmleitung und Tonabnehmerkabel Tonearm leads and audio-cables Câble du bras et câble de la cellule ca. 160 pF
Achtung: Bei abweichender Tonabnehmer- | Note: If a different cartridge is used, referto | Attention: Avec une autre cellule, se reporter
bestückung sind die erforderlichen Einstell- | the separate cartridge data sheet for the | à la fiche technique séparée pour les valeurs
werte dem separaten Tonabnehmerdaten- | necessary setting values. requises de réglage.
blatt zu entnehmen.
Dual GmbH
220 903 0385
Postfach 1144
7742 St. Georgen/Schwarzwald
Copyright by Dual
