pro.point 9027525 Manual

Magnetic drilling and tapping press
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual

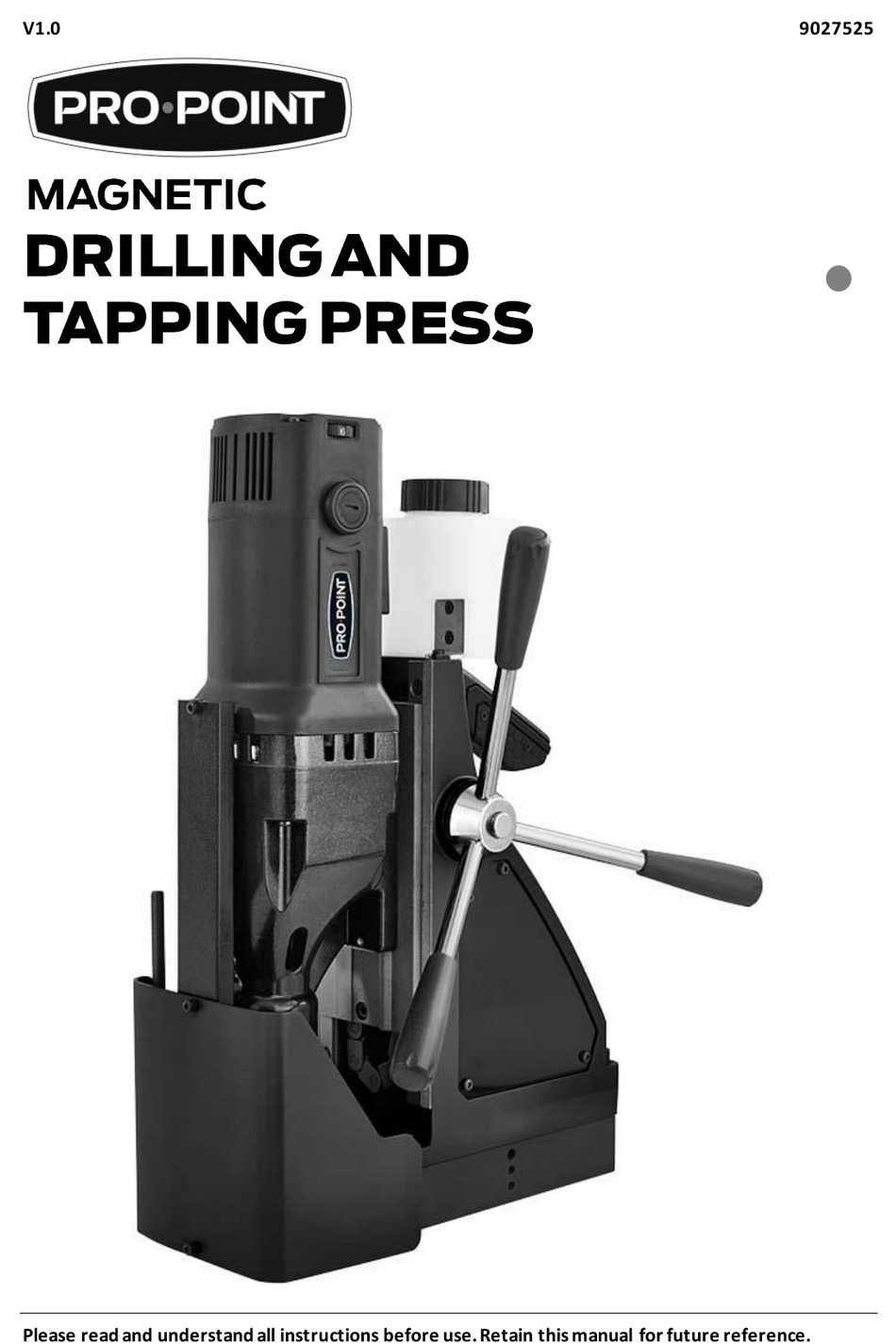

V1.0
9027525
Please read and understand all instructions before use. Retain this manual for future reference.

Advertisement

loading
Need help?

Need help?

Do you have a question about the 9027525 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for pro.point 9027525

Summary of Contents for pro.point 9027525

  • Page 1 V1.0 9027525  Please read and understand all instructions before use. Retain this manual for future reference.
  • Page 2 9027525 Magnetic Drilling and Tapping Press V1.0 Horsepower 2 HP Voltage rating 110V AC Amperage rating Phase Frequency rating 60 Hz Number of speeds Variable Low: 100 to 265 RPM Speed rating High: 200 to 500 RPM Chuck size 3/4 in.
  • Page 3 V1.0 Magnetic Drilling and Tapping Press 9027525 WARNING! This notice indicates a specific hazard or unsafe practice that could result in severe personal injury or death if the proper precautions are not taken. CAUTION! This notice indicates a potentially hazardous situation that may result in minor or moderate injury if proper practices are not taken.
  • Page 4 9027525 Magnetic Drilling and Tapping Press V1.0 3.2 Do not use tool in damp or wet locations. 3.3 Keep work area well lit (500 Lux recommended). 3.4 Do not use tool in the presence of flammable liquids or gases. 3.5 Ensure there is adequate space to gain access to the tool’s plug, mains, and motor on/off switches.
  • Page 5 V1.0 Magnetic Drilling and Tapping Press 9027525 11. When using the drill, always ensure a safe operating distance from any swarf and do not reach into the cutting area, or near the cutter, when the machine is running. 12. Connect dust extraction and collecting equipment, if devices are provided, ensuring these are properly connected and used.
  • Page 6 9027525 Magnetic Drilling and Tapping Press V1.0 22. Watch what you are doing, use common sense and do not operate the tool when you are tired. Do not operate the machine when under the influence of alcohol or any illegal substances.
  • Page 7 V1.0 Magnetic Drilling and Tapping Press 9027525 Read before using the machine.  When using electrical tools, basic safety precautions should always be followed to reduce the risk of electric shock, fire and personal injury.  Ensure the magnet is off before plugging in the machine.
  • Page 8 9027525 Magnetic Drilling and Tapping Press V1.0  Always remove tie, rings, watches and any loose adornments that might entangle with the rotating machinery before operating.  Always ensure that long hair is securely enclosed by an approved restraint before operating the machine.
  • Page 9 V1.0 Magnetic Drilling and Tapping Press 9027525 WARNING! Always disconnect the machine from the power source before changing cutters. WARNING! Do not operate the tool if any part is missing. Replace the missing part before operating. Failure to do so could result in a malfunction and personal injury.
  • Page 10 9027525 Magnetic Drilling and Tapping Press V1.0 2.1. If operating in an inverted position, the gravity-fed coolant will not work. Cutting paste or another form of lubricant should be used. Depress the pilot to ensure cutting fluid is being properly metered.
  • Page 11 V1.0 Magnetic Drilling and Tapping Press 9027525 4.2. The middle four indicator lights are the yellow zone (Fig. 2-2). There is too much force being applied. Back off slightly to return to the green zone. 4.3. The top three indicator lights are the red zone (Fig. 2-3). When these are illuminated, there is overload.
  • Page 12 9027525 Magnetic Drilling and Tapping Press V1.0 This tool is fitted with a 2-speed gearbox (RDC4014). The gear is used to reduce the output speed when using large cutters (Fig. 3). Fig. 3 SLIDE SELECTOR POSITION SPEED CONTROLLER SETTING Level 1...
  • Page 13 V1.0 Magnetic Drilling and Tapping Press 9027525 Position the machine on the centerline of the pipe, ensuring the magnet is in line with the longitudinal axis of the pipe. Switch the magnet and move the sliding plates down to the outside diameter of the pipe.
  • Page 14 9027525 Magnetic Drilling and Tapping Press V1.0 Before every operation, ensure the slide moves in a smooth and controlled manner that is free of lateral movement and vibration. Otherwise, cutter breakage may occur. To adjust, accomplish the following: Place the machine in an upright position, and by means of the capstan, raise the slide to its highest position.
  • Page 15 V1.0 Magnetic Drilling and Tapping Press 9027525 15. Make any necessary further adjustment to the bracket and ensure correct alignment of the spindle and finally tighten the screws using a spanner. 16. Tighten the arbor bearing bracket. Observe the following (Fig. 7) outline and specifications for wiring with the control board (Fig.
  • Page 16 9027525 Magnetic Drilling and Tapping Press V1.0 Magnet ON LED +5V White + red Magnet ON LED 0V White + brown Power ON LED 0V White + black Power ON LED +5V White + brown Motor reverse LED 0V (blue)
  • Page 17 V1.0 Magnetic Drilling and Tapping Press 9027525 WARNING! Always disconnect the tool from its power sources before performing any inspection or maintenance. Maintain the tool with care. A tool in good condition is efficient, easier to control and will have fewer problems.
  • Page 18 9027525 Magnetic Drilling and Tapping Press V1.0 Always ensure hands are well protected when handling cutters and swarfs. Use a tool brush when necessary for cleaning. Ensure work area is free from swarf, dirt or debris with special attention to the magnet base.
  • Page 19 V1.0 Magnetic Drilling and Tapping Press 9027525 Visit a Princess Auto Ltd. location for a solution if the tool does not function properly or parts are missing. If unable to do so, have a qualified technician service the tool. PROBLEM(S) POSSIBLE CAUSE(S) ...
  • Page 20 9027525 Magnetic Drilling and Tapping Press V1.0  Gear ring (bottom of armature) worn out Motor making rattling sound  Gear(s) worn out  No grease in gear box  Armature damaged Motor humming; visible sparks with no motor ...
  • Page 21 V1.0 Magnetic Drilling and Tapping Press 9027525  Damaged or defective wiring Fuse blows when motor is started up  Wrong value fuse  Defective armature and/or field  Carbon brushes worn out  Defective control unit  Loose or defective gear rack...
  • Page 22 9027525 Magnetic Drilling and Tapping Press V1.0 Cutter is dull, Replace or sharpen worn, chipped or Improve centre punch incorrectly and/or replace worn sharpened parts Poor centre-punch Replace part or parts mark; weak pilot Adjust where necessary spring; pilot not...
  • Page 23 V1.0 Magnetic Drilling and Tapping Press 9027525 Steel swarf or dirt Remove cutter and clean Excessive cutter breakage under cutter thoroughly Incorrectly re- Always have instructions sharpened or and new cutter on hand worn cutter to refer to for correct...
  • Page 24 9027525 Magnetic Drilling and Tapping Press V1.0 For technical questions call 1-800-665-8685...
  • Page 25 V1.0 Magnetic Drilling and Tapping Press 9027525 DESCRIPTION QTY PART ID Screw RDC4001 M5 CSK washer RD45607 Guard support RDC4002 Slide channel RDC4003 Screw M4 x 14 button head RDA4201 Guard RDB3116 Screw M4 x 8 button head RDC4004 Motor assembly...
  • Page 26 9027525 Magnetic Drilling and Tapping Press V1.0 32 Screw RDC4066 33 Coolant bottle assembly RDC4121 34 Screw M4 x 12 button head RDD4118 35 Screw RDC4068 36 Housing RDC4069W 37 Handle insert RDC4107 38 M4 nut RD4068 39 Earth label...
  • Page 27 V1.0 Magnetic Drilling and Tapping Press 9027525 DESCRIPTION QTY PART ID 8.1 Circlip RDC4007 8.2 Oil seal washer RDC4008 8.3 Arbor spindle RDC4009 8.4 Roll bearing RDC4010 8.5 Flat key RDC4011 8.6 Tapping screw RDC4012 Visit www.princessauto.com for more information...
  • Page 28 9027525 Magnetic Drilling and Tapping Press V1.0 8.7 Spring RDB4008 8.8 Gear lever RDC4165 8.9 Screw RDC4013 8.1 Gear box RDC4165 8.11 Needle bearing RDC4015 8.12 Gear shaft washer 10 mm ID RDB4004 8.13 Key steel RDB3048 8.14 Gear axle RDB3046 8.15 Gear lever shaft...
  • Page 29 V1.0 Magnetic Drilling and Tapping Press 9027525 8.4 Lead wire RDC4035 8.41 Motor casing RDC4144 8.42 Lead wire RDC4037 8.43 Brush cap RD33616 8.44 Carbon brush RDC4039 8.45 Brush holder RD33614 8.46 Lead wire RDC4040 8.47 Terminal RD35617 8.48 Screw M3 x 6 button head RD45613 8.49 Speed controller module...
  • Page 30 9027525 Magnetic Drilling and Tapping Press V1.0 For technical questions call 1-800-665-8685...
  • Page 31 V1.0 Magnetic Drilling and Tapping Press 9027525 DESCRIPTION PART ID Green motor switch RDA4051 Blue motor switch-tapping RDC4090 Magnet switch RDC4091 Red LED RDC4092 Green LED RDC4093 Screw M3 x 12 BTTN HD RDA4036 Control panel cover RDC4094 Control plate...
  • Page 32 9027525 Magnetic Drilling and Tapping Press V1.0 For technical questions call 1-800-665-8685...
  • Page 33 V1,0 9027525  Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
  • Page 34 9027525 Perceuse magnétique et presse taraudeuse V1,0 Puissance 2 CV Tension nominale 110 Vca Intensité nominale de courant 14 A Phase Fréquence nominale 60 Hz Nombre de vitesses Variable Basse : 100 à 265 tr/min Vitesse nominale Haute : 200 à 500 tr/min...
  • Page 35 V1,0 Perceuse magnétique et presse taraudeuse 9027525 DANGER ! Cet avis indique un risque immédiat et particulier qui entraînera des blessures corporelles graves ou même la mort si on omet de prendre les précautions nécessaires. AVERTISSEMENT ! Cet avis indique un risque particulier ou une pratique non sécuritaire qui pourrait entraîner des blessures...
  • Page 36 9027525 Perceuse magnétique et presse taraudeuse V1,0 AVERTISSEMENT! Lorsque vous utilisez des outils électriques, vous devez toujours respecter les consignes de sécurité de base pour réduire le risque d’incendie, de décharge électrique et de blessures corporelles, y compris ce qui suit.
  • Page 37 V1,0 Perceuse magnétique et presse taraudeuse 9027525 Rangez les outils inutilisés. Tous les outils doivent être entreposés dans un endroit sec, verrouillé, hors de la portée des enfants. N’exercez pas une pression excessive sur la machine. Il fonctionnera mieux et sera plus sécuritaire à la vitesse pour laquelle il a été conçu.
  • Page 38 9027525 Perceuse magnétique et presse taraudeuse V1,0 12. Raccordez l’équipement de dépoussiérage et de collecte, si des appareils sont fournis, et assurez-vous qu’ils sont adéquatement connectés et utilisés. 13. N’utilisez pas le cordon de manière abusive; ne tirez jamais sur le cordon d’alimentation pour le débrancher de la prise.
  • Page 39 V1,0 Perceuse magnétique et presse taraudeuse 9027525 19. Évitez le démarrage non intentionnel. Assurez-vous que l’aimant se trouve en position d’arrêt avant de brancher la machine. 20. Utilisez uniquement des rallonges conçues pour une utilisation à l’extérieur si l’outil est utilisé à l’intérieur.
  • Page 40 9027525 Perceuse magnétique et presse taraudeuse V1,0 Consultez le manuel de l’utilisateur pour le fonctionnement et les questions de sécurité portant sur cette machine. Mettez la machine et les composants électriques au rebut de manière appropriée. Une protection des yeux doit être portée lors de l’utilisation de la machine.
  • Page 41 V1,0 Perceuse magnétique et presse taraudeuse 9027525 • Utilisez uniquement des rallonges approuvées pour les conditions du site. • Avant l’activation de la machine, vérifiez toujours le bon fonctionnement de tous les appareils fonctionnels, des commutateurs, des aimants, etc. •...
  • Page 42 9027525 Perceuse magnétique et presse taraudeuse V1,0 • Si l’outil de coupe reste bloqué dans la pièce à travailler, arrêtez immédiatement le moteur pour prévenir des blessures corporelles. Débranchez-le de la source d’énergie et tournez l’arbre d’un côté à l’autre. Ne tentez pas de libérer l’outil de coupe en mettant le moteur en fonction et hors fonction.
  • Page 43 V1,0 Perceuse magnétique et presse taraudeuse 9027525 AVERTISSEMENT! Débranchez toujours la machine de la source d’alimentation avant de changer les outils de coupe. AVERTISSEMENT ! Ne faites pas fonctionner l'outil si des pièces sont manquantes. Remplacez les pièces manquantes avant l'utilisation. Le non- respect de cet avertissement peut entraîner une...
  • Page 44 9027525 Perceuse magnétique et presse taraudeuse V1,0 Avant l’utilisation, accomplissez ce qui suit : Effectuez une vérification complète de l’électricité de l’outil et des composants opérationnels pour confirmer qu’il n’y a pas de dommage ni de besoin de réparation. Assurez-vous que la bouteille de liquide de refroidissement contient suffisamment d’huile de coupe pour terminer l’opération requise.
  • Page 45 V1,0 Perceuse magnétique et presse taraudeuse 9027525 Avertissement! Si la DEL rouge est allumée, cela indique qu’une adhérence optimale n’est pas atteinte. L’opération de perçage est toujours disponible. Pour les opérations de coupe, utilisez l’affichage de bord doté de la...
  • Page 46 9027525 Perceuse magnétique et presse taraudeuse V1,0 Sans désengager l’aimant, replacez la perceuse avec le taraud. 10. Réglez la vitesse de la fusée à la vitesse du taraud, qui se veut comme suit : vitesse réduite, quatrième rapport. 11. Lancez la broche de perçage vers l’avant.
  • Page 47 V1,0 Perceuse magnétique et presse taraudeuse 9027525 Le cabestan à dégagement rapide facilite l’utilisation simple à double face. Pour retirer le cabestan, accomplissez ce qui suit (fig. 4) : Appuyez sur le bouton central du moyeu du cabestan (RDC4142), retenant les bras du cabestan (RDD4104).
  • Page 48 9027525 Perceuse magnétique et presse taraudeuse V1,0 Insérez la sangle de sécurité dans les tenons à l’avant du boîtier autour du tuyau et tirez fermement. 10. N’utilisez pas une pression excessive lors de la coupe d’un trou. Cet outil est équipé d’un arbre (RDC4087) et d’un mandrin de 1/2 po (RDC4084).
  • Page 49 V1,0 Perceuse magnétique et presse taraudeuse 9027525 Abaissez la glissière à sa position la plus basse. Déplacez la glissière au centre du boîtier de glissière à queue d’aronde Desserrez les vis pour permettre un libre mouvement de la ferrure d’appui de l’arbre.
  • Page 50 9027525 Perceuse magnétique et presse taraudeuse V1,0 FONCTION COULEUR DE FIL Entrée secteur sous tension Brun Fil conducteur du module du régulateur de vitesse Blanc Fil conducteur du module du régulateur de vitesse Rouge Entrée secteur neutre Bleu Sortie positive de l’aimant Bleu Sortie négative de l’aimant...
  • Page 51 V1,0 Perceuse magnétique et presse taraudeuse 9027525 Ce qui suit se veut un guide pour la coupe de différents matériaux. MATÉRIAU DURETÉ DU MATÉRIAU OUTIL DE COUPE Aciers doux et de décolletage < 700 N/mm² Aciers doux et de décolletage <...
  • Page 52 9027525 Perceuse magnétique et presse taraudeuse V1,0 Utilisez seulement des accessoires conçus pour être utilisés avec cet outil. Gardez l'outil propres, sèches et exemptes d'huile ou de graisse en tout temps. Veillez à ce que l'étiquette et la plaque signalétique demeurent intactes sur l'outil.
  • Page 53 V1,0 Perceuse magnétique et presse taraudeuse 9027525 Assurez-vous toujours que les mains sont bien protégées lors de la manipulation d’outils de coupe et de copeaux. Utilisez une brosse à outils au besoin pour le nettoyage. Assurez-vous que l’aire de travail est libre de copeaux, de saleté ou de débris en portant une attention spéciale à...
  • Page 54 9027525 Perceuse magnétique et presse taraudeuse V1,0 Recyclez votre outil endommagé dans une installation prévue à cet effet s'il est impossible de le réparer. Communiquez avec votre municipalité locale afin de connaître la liste des sites de mise au rebut ou les règlements en ce qui concerne les appareils électroniques, les batteries, l'huile et les liquides toxiques.
  • Page 55 V1,0 Perceuse magnétique et presse taraudeuse 9027525  Aimant défectueux L’aimant ne fonctionne pas; le moteur fonctionne  Fusible défectueux  Unité de commande défectueuse  Jeu dans le guide Les emporte-pièce se brisent rapidement; les  Broche courbée trous sont plus gros que ...
  • Page 56 9027525 Perceuse magnétique et presse taraudeuse V1,0  La pièce à travailler est trop mince : moins de 3/8 po  Aimant défectueux  Unité de commande défectueuse  Câblage débranché ou défectueux Le cadre sous la tension  Aimant défectueux ...
  • Page 57 V1,0 Perceuse magnétique et presse taraudeuse 9027525 PROBLÈME(S) SOLUTION(S) PROPOSÉE(S) CAUSE(S) POSSIBLE(S) Le matériel à Fixez une autre pièce de La base magnétique couper pourrait métal sous l’aimant ou ne se tient pas efficacement être trop mince serrez mécaniquement la pour le tenir base magnétique à...
  • Page 58 9027525 Perceuse magnétique et presse taraudeuse V1,0 L’outil de coupe Améliorez le pointeau ou est émoussé, usé, remplacez les pièces ébréché ou mal usées affûté Remplacez la ou les Marque de pièce(s) pointeau qui laisse Ajustez, au besoin à désirer; ressort de guidage faible;...
  • Page 59 V1,0 Perceuse magnétique et presse taraudeuse 9027525 Accumulation de copeaux (compactée) à l’intérieur de l’outil de coupe Présence de Retirez l’outil de coupe le Bris excessif de l’outil copeaux d’acier nettoyez complètement de coupe ou de saleté sous Assurez-vous de toujours l’outil de coupe...
  • Page 60 9027525 Perceuse magnétique et presse taraudeuse V1,0 Assurez-vous que les bonnes pièces sont utilisées pour l’outil de coupe Consultez la Assurez-vous de toujours Usure excessive de l’outil de coupe section Soin et avoir les instructions et entretien un nouvel outil de coupe à...
  • Page 61 V1,0 Perceuse magnétique et presse taraudeuse 9027525 Visitez www.princessauto.com pour plus d'informations...
  • Page 62 9027525 Perceuse magnétique et presse taraudeuse V1,0 DESCRIPTION QTÉ IDENTIFICATION DES PIÈCES RDC4001 Rondelle M5 CSK RD45607 Support de protecteur RDC4002 Rainure de glissière RDC4003 Vis M4 x 14 à tête demi-ronde RDA4201 Protecteur RDC4160 Vis M4 x 8 à tête demi-ronde...
  • Page 63 V1,0 Perceuse magnétique et presse taraudeuse 9027525 Écrou M3 RDA4205 Chaîne RDC4065 Vis M3 x 8 à tête fraisée RDA4204 RDC4066 Ensemble de bouteille de liquide de RDC4121 refroidissement Vis M4 x 12 à tête demi-ronde RDD4118 RDC4068 Boîtier RDC4069W Pièce rapportée de poignée...
  • Page 64 9027525 Perceuse magnétique et presse taraudeuse V1,0 Lunettes de sécurité RDC4109 Brosse de rechange RDC4089 En cas de questions techniques, appelez le 1-800-665-8685...
  • Page 65 V1,0 Perceuse magnétique et presse taraudeuse 9027525 DESCRIPTION QTY IDENTIFICATION DES PIÈCES 8.1 Anneau élastique RDC4007 8.2 Rondelle d’étanchéité de joint d’huile RDC4008 8.3 Broche d’arbre RDC4009 8.4 Roulement à galets RDC4010 8.5 Clavette plate RDC4011 8.6 Vis taraudeuse RDC4012...
  • Page 66 9027525 Perceuse magnétique et presse taraudeuse V1,0 8.7 Ressort RDB4008 8.8 Levier d’engrenage RDC4165 8.9 Vis RDC4013 8.1 Boîte d’engrenages RDC4014 8.11 Roulement à aiguilles RDC4015 8.12 Rondelle d’arbre à transmission à D.I. de 10 mm RDB4004 8.13 Acier clé...
  • Page 67 V1,0 Perceuse magnétique et presse taraudeuse 9027525 8.37 Vis taraudeuse RDC4031 8.38 Bobine de champ RDC4033 8.39 Fil conducteur RDC4034 8.4 Fil conducteur RDC4035 8.41 Pièce coulée du moteur RDC4144 8.42 Fil conducteur RDC4037 8.43 Capuchon de balai RD33616 8.44 Balai de carbone RDC4039 8.45 Porte-balais...
  • Page 68 9027525 Perceuse magnétique et presse taraudeuse V1,0 En cas de questions techniques, appelez le 1-800-665-8685...
  • Page 69 V1,0 Perceuse magnétique et presse taraudeuse 9027525 DESCRIPTION IDENTIFICATION DES PIÈCES Commutateur du moteur vert RDA4051 Commutateur du moteur bleu-taraudage RDC4090 Interrupteur de l’aiment RDC4091 DEL rouge RDC4092 DEL verte RDC4093 Vis M3 x 12 à tête demi-ronde RDA4036 Couvercle de panneau de commandes...
  • Page 70 9027525 Perceuse magnétique et presse taraudeuse V1,0 En cas de questions techniques, appelez le 1-800-665-8685...
