Световые Индикаторы - D-Link DWC-2000 Quick Installation Manual

Световые индикаторы
В таблице ниже приведены наименование, цвет, режим работы и описание для каждого индикатора.
Индикатор Цвет
Power/ Желтый/
Status Зеленый
Fan Зеленый/
Красный
USB Зеленый
Tx/Rx Зеленый
Status of
RJ-45 Port
Link Speed of Зеленый/
RJ-45 Port Желтый
Link and Зеленый/
TX/RX of Желтый
SFP Port

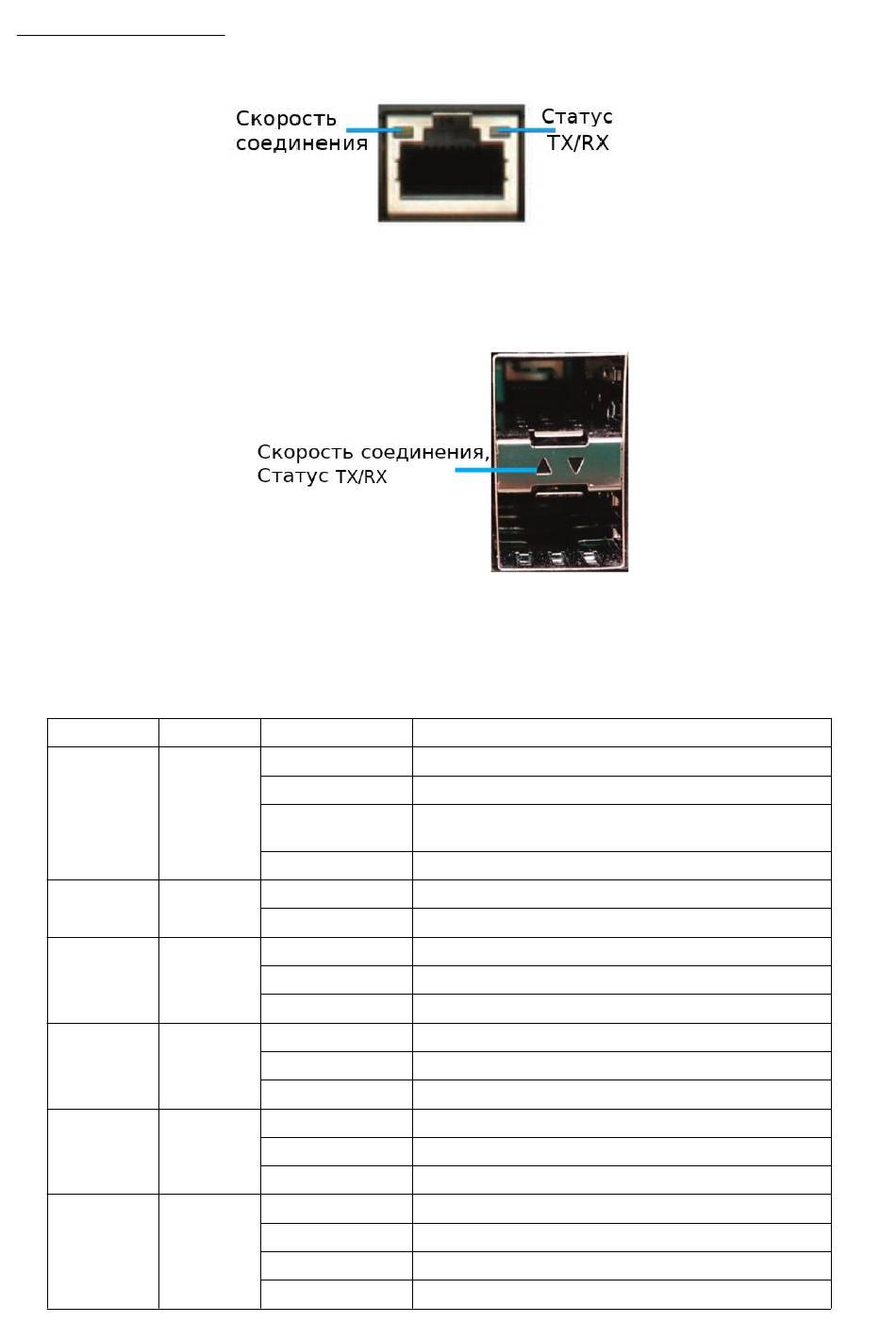

Рис. 3 Индикаторы порта RJ-45
Рис. 4 Индикаторы порта SFP
Режим Описание
Желтый горит Загрузка устройства
Зеленый горит Устройство включено
Желтый мигает Возникла проблема с устройством, активирован
режим восстановления
Не горит Устройство выключено
Зеленый Вентилятор работает
Красный Возникла проблема с вентилятором
Горит Стабильное соединение
Мигает Порт активен
Не горит Нет соединения
Горит Соединение установлено
Мигает Передача или прием данных
Не горит Нет соединения
Зеленый горит Порт RJ-45 работает на скорости 100 Мбит/с
Желтый горит Порт RJ-45 работает на скорости 1000 Мбит/с
Не горит Порт RJ-45 работает на скорости 10 Мбит/с
Зеленый горит Порт TX/RX работает на скорости 100 Мбит/с
Зеленый мигает Передача или прием данных на скорости 100 Мбит/с
Желтый горит Порт TX/RX работает на скорости 1000 Мбит/с
Желтый мигает Передача или прием данных на скорости 1000 Мбит/с
