HOGERT HT8G412 Instruction Manual

PL
INSTRUKCJA OBSŁUGI
MIERNIK CIŚNIENIA SPRĘŻENIA SILNIKA BENZYNOWEGO
HT8G412
WAŻNE
WARNING
Przeczytaj uważnie instrukcję. Zwróć uwagę na wymagania eksploatacyjne
i ostrzeżenia. Używaj narzędzia zgodnie z przeznaczeniem. Nieodpowiednie
użytkowanie może spowodować uszkodzenia i / lub obrażenia ciała i utratę gwa-
rancji. Prosimy o zachowanie instrukcji.
I. ZASADY BEZPIECZEŃSTWA
1. Zablokuj koła napędowe przed użyciem. Ustaw hamulec postojowy i ustaw dźwignię zmia-
ny biegów w położeniu neutralnym w przypadku ręcznej skrzyni biegów lub parkowanie w
przypadku automatycznej skrzyni biegów.
2. Przed użyciem przeczytaj instrukcję obsługi pojazdu.
3. Tester trzymaj z dala od gorących lub ruchomych części silnika.
4. Używaj tylko z silnikami benzynowymi. Nie przekraczaj zakresu miernika.
5. Zabezpiecz połączenia przed użyciem.
6. Sprawdź przed każdym użyciem czy części są luźne lub uszkodzone.
7. Podczas użytkowania używaj okulary ochronne.
8. Używaj testera tylko w dobrze wentylowanych pomieszczeniach. Pracujący silnik benzynowy wytwarza tlenek węgla. Tlenek wę-
gla to bezbarwny, bezwonny gaz, który może spowodować poważne obrażenia lub śmierć.
II. ZASADY UŻYTKOWANIA
UWAGA: Wykonanie testu kompresji wymaga pracy dwóch osób; jedna osoba do obsługi wyłącznika zapłonu pojazdu, druga osoba
obsługuje tester kompresji.
1. Przygotować silnik do próby sprężania, uruchamiając go i pozwalając mu rozgrzać się do normalnego stanu temperatury
roboczej. Następnie wyłączyć zapłon. Nigdy nie uruchamiaj silnika benzynowego w zamkniętym garażu lub innym zamkniętym
pomieszczeniu.
2. Po wyłączeniu silnika odłącz oba przewody cewki od cewki silnika. Zaizoluj cewkę i przewody lub poprowadź je z dala od siebie
i wszystkich metalowych powierzchni.
3. Wykręć wszystkie świece zapłonowe. Zanotuj, które przewody świec zapłonowych trafi ają do poszczególnych lokalizacji świec.
4. Podłącz złączkę adaptera i przewód do manometru.
5. Podłącz tester kompresji do pierwszego cylindra silnika.
6. Podczas rozruchu silnika obserwuj wskaźnik. Zapisz maksymalny odczyt.
7. Po zarejestrowaniu maksymalnego odczytu, wyłącz silnik. Następnie zwolnij ciśnienie powietrza w manometrze naciskając
przycisk manometru.
8. Wyjmij tester kompresji z pierwszego cylindra silnika. Następnie powtórz kroki # 5, # 6 i # 7 dla pozostałych cylindrów silnika.
Adres producenta/ Adresse des Herstellers/ Manufacturer's Address/ Адрес производителя
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
UWAGA: Dobra kompresja cylindra silnika będzie sygnalizowana wysokim
odczytem początkowym i progresywnym narastaniem aż do końcowego
odczytu maksymalnego. Słabe sprężenie cylindra silnika będzie sygnalizo-
wane niskim odczytem początkowym i znacznie wolniejszym narastaniem
do końcowego odczytu maksymalnego. Odczyty sprężania dla wszystkich
cylindrów silnika nie powinny różnić się o więcej niż 10%. Sprawdź w in-
strukcji serwisowej dopuszczalne zakresy ciśnień.

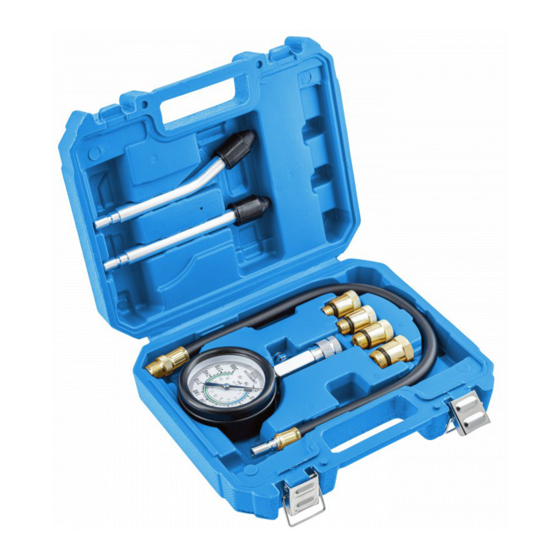

1. Manometr z szybkozłączką i zaworem spustowym 0-300PSI
2. Przewód elastyczny
3. Końcówka testowa odgięta z gumowym uszczelniaczem.
4. Końcówka testowa prosta z gumowym uszczelniaczem.
5. Adapter M18 X 1,5
6. Adapter M14 X 1,25
7. Adapter M12 X 1,25
8. Adapter M10 X 1.0
1
