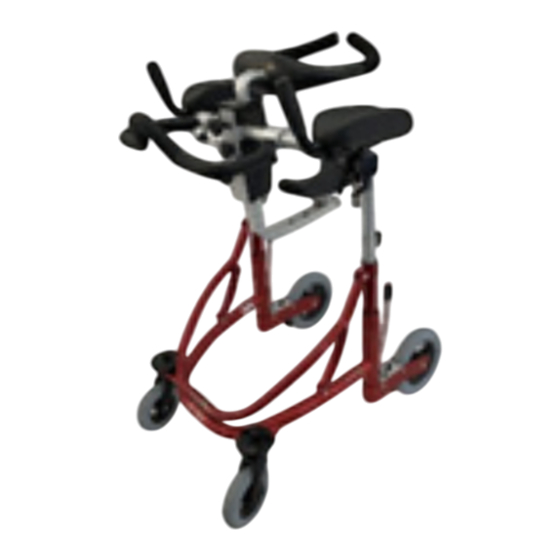

Vela Meywalk 4 Mounting Instructions

Montering af underarmsstøtte på/Guide to mount forearm support on VELA Meywalk 4
Varenummer/ Artikelnummer/ Product number:
M140327
A
E
DANSK
1. Underarmsstøtten skal monteres på ydersiden af opstanderne på gangvognen (A)
2. Brems gangvognen.
3. Løsn skruerne i rørskålene med en 6 mm unbrakonøgle og del dem i to dele (B).
4. Monter de to rørskåle omkring opstanderne på gangvognen (C), fastgør underarmsstøtten til den yderste rørskål og
spænd dem sammen med skruerne (D).
5. Underarmsstøtten kan monteres på højre og venstre side af gangvognen. For at ændre side, skal monteringsbeslaget
udskiftes med det øvrige beslag som følger med. Fjern skruen i bunden af underarmsstøtten med en 6 mm unbrako-
nøgle (E), udskift beslaget med det vedlagte beslag (F) og fastgør skruen i bunden af underarmsstøtten igen (E).
VELA :: Gøteborgvej 8-12 :: 9200 Aalborg SV :: Denmark :: Tlf: (+45) 96 34 76 00 :: mail@vela.dk
Monteringsvejledning/Monteringsanvisning/Mounting instructions :: VELA Meywalk 4
Underarmsstøtte / Underarmsstøtte /
Underarmstöd / Forearm support
- VELA Meywalk 4
B
F
C D
www.vela.eu
