LED BALL Moving Head
12x15W 4in1
F7000547
USER MANUAL / INSTRUKCJA OBSŁUGI

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the F7000547 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Flash F7000547

Summary of Contents for Flash F7000547

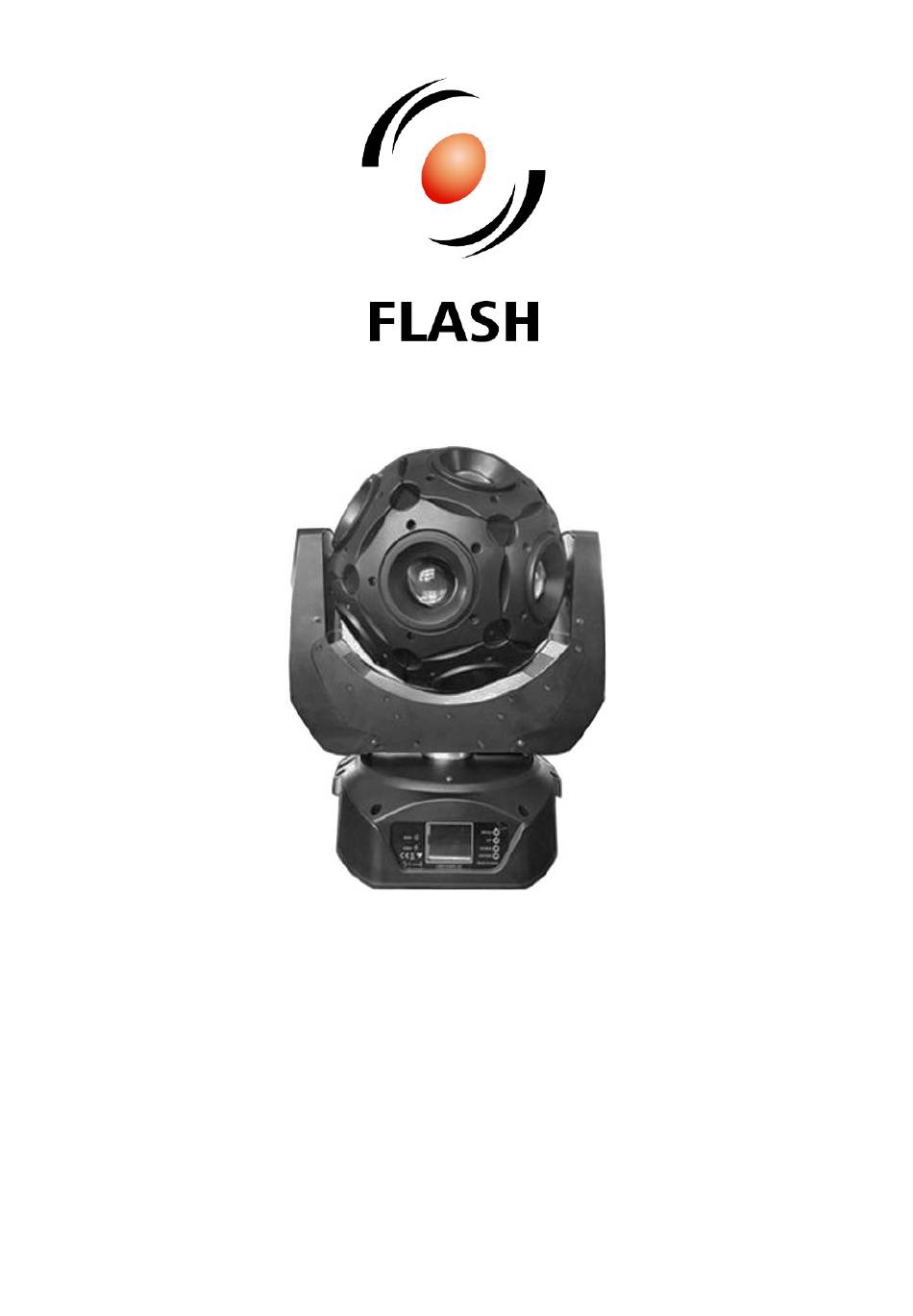

  • Page 1 LED BALL Moving Head 12x15W 4in1 F7000547 USER MANUAL / INSTRUKCJA OBSŁUGI...

  • Page 2: Table Of Contents

    LED BALL Moving Head 12x15W 4in1 F7000547 Table of contents Introduction ..............................2 Safety information ............................2 Product information ............................2 Specification ..............................2 Installation ................................ 3 Connections ..............................3 Connecting DMX signal..........................3 Voltage specification ..........................3 Connecting power supply ........................3 Operation manual ............................

  • Page 3: Introduction

    Color: RGBW  Beam angle (min): 3°  Beam angle (max): 3°  Dimming: Linear: 0 - 100%  Flash frequency (min): 1Hz  Flash frequency (max): 20Hz  PAN range: 540°  TILT range: No limit  Number of DMX channels: 12 / 20 / 56 ...

  • Page 4: Installation

    LED BALL Moving Head 12x15W 4in1 F7000547 INSTALLATION After removing the packaging, check if the device was not damaged during transport. Before connecting to the mains, make sure that the device is securely mounted. The manufacturer is not responsible for damage caused by unstable mounting.

  • Page 5: Operation Manual

    0-255: Various programs CH 6 Strobe 0-255: Strobe, slow to fast CH 7 Color macro 0-255: Various programs CH 8 Auto run 0-255: Various settings CH 9 Section 1 Red 0-255: 0-100% CH 10 Section 1 Green 0-255: 0-100% www.flash-butrym.pl...
  • Page 6 LED BALL Moving Head 12x15W 4in1 F7000547 CH 11 Section 1 Blue 0-255: 0-100% CH 12 Section 1 White 0-255: 0-100% CH 13 Section 2 Red 0-255: 0-100% CH 14 Section 2 Green 0-255: 0-100% CH 15 Section 2 Blue...

  • Page 7: Wprowadzenie

    Tryby pracy: DMX, Automatyczny, Sterowanie dźwiękiem, Master / Slave  AC IN: IEC - C14  DMX IN: XLR - 3 pin  DMX OUT: XLR - 3 pin  Stopień ochrony IP: IP20  Rodzaj obudowy: ABS  Chłodzenie: Aktywne  Waga [kg]: 8 www.flash-butrym.pl...

  • Page 8: Instalacja

    LED BALL Moving Head 12x15W 4in1 F7000547  Waga z opakowaniem [kg]: 10 INSTALACJA Po wyjęciu urządzenia z opakowania należy sprawdzić czy nie zostało ono uszkodzone podczas transportu. Przed podłączeniem do sieci elektrycznej należy upewnić się, że urządzenie zamocowane jest stabilnie.

  • Page 9: Podłączanie Zasilania

    0-255: 0°-540° 0-127: 0°-360° CH 2 TIlt 128-192: Obrót bez limitu w prawo, szybko - wolno 193-255: Obrót bez limitu w lewo, wolno – szybko CH 3 Pan / Tilt speed 0-255: Szybko – wolno CH 4 Ściemnianie 0-255: 0-100% www.flash-butrym.pl...
  • Page 10 LED BALL Moving Head 12x15W 4in1 F7000547 CH 5 Wbudowane programy 0-255: Różne programy CH 6 Strobo 0-255: Strobo, wolno – szybko CH 7 Zmiana kolorów 0-255: Różne program CH 8 Tryb Auto 0-255: Różne opcje CH 9 Sekcja 1 - Czerwony...
