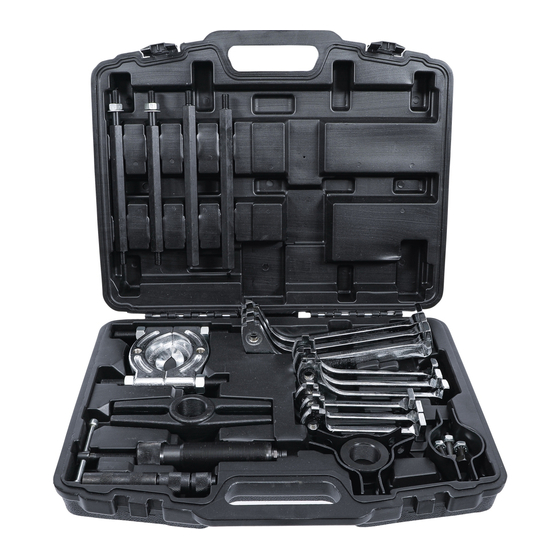

Abzieher-Satz | hydraulisch | 10 t

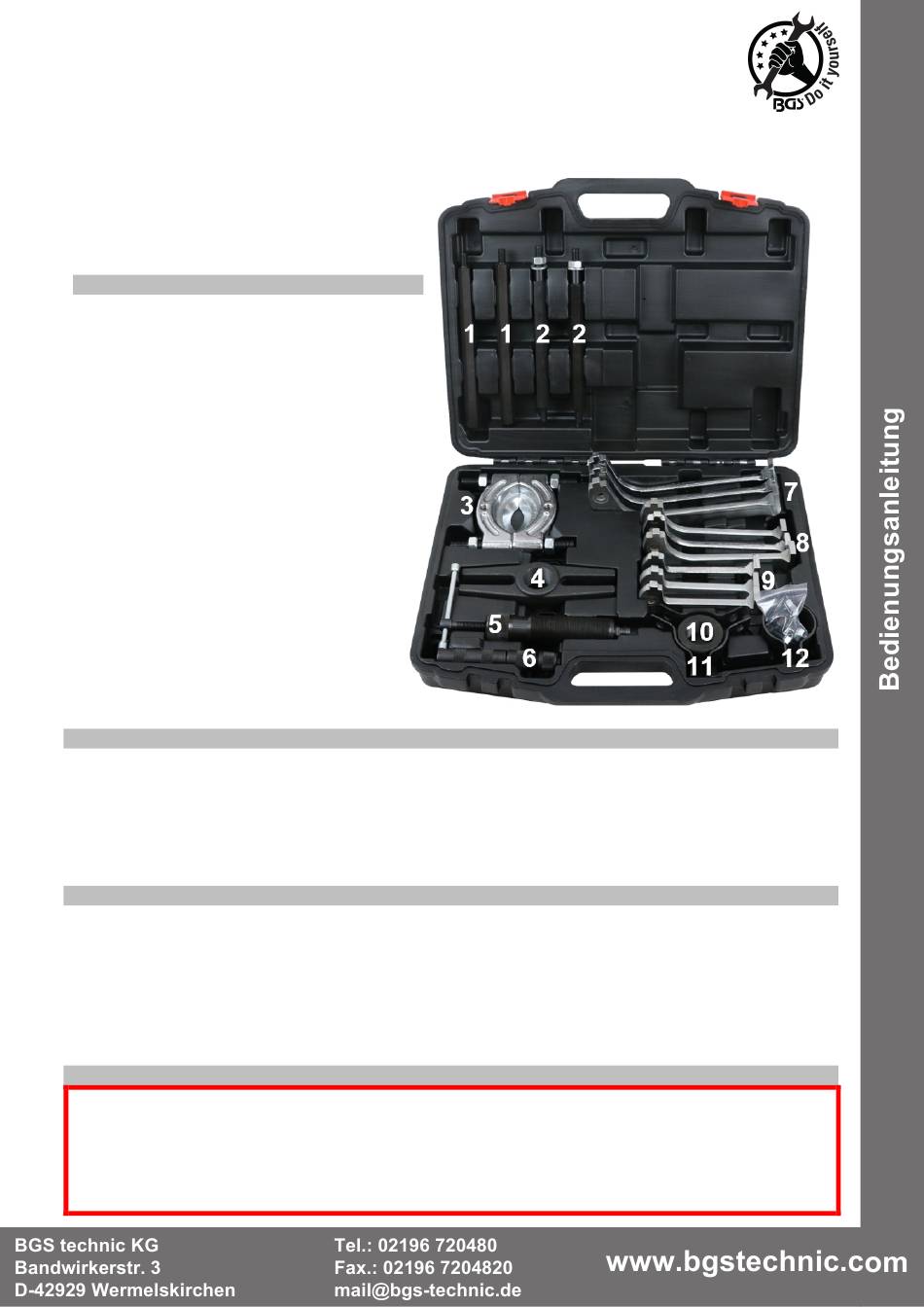

KOMPONENTEN
1
Stützbolzen (Trennmesser)
2
Stützbolzenverlängerung (Trennmesser)
3
Trennmesser 20-105 mm
4
Abzieherbrücke
5
Hydraulikspindel
6
Druckstück / Verlängerung
7
Abzieharme 200 mm
8
Abzieharme 150 mm
9
Abzieharme 100 mm
10 Gewindehülse (2/3-Arm-Abzieher)
11 Drillingskopf (3-Arm-Abzieher)
12 Zwillingskopf (2-Arm-Abzieher)
ACHTUNG
Lesen Sie die Bedienungsanleitung und die enthaltenen Sicherheitshinweise aufmerksam durch,
bevor Sie das Produkt verwenden. Benutzen Sie das Produkt korrekt, mit Vorsicht und nur dem
Verwendungszweck entsprechend. Nichtbeachtung der Sicherheitshinweise kann zu Schäden,
Verletzungen und Erlöschen der Gewährleistung führen. Bewahren Sie diese Anleitungen für
späteres Nachlesen an einem sicheren und trockenen Ort auf. Legen Sie die Bedienungsanleitung
bei, wenn Sie das Produkt an Dritte weitergeben.
EIGENSCHAFTEN
Dieser hydraulische Abziehersatz, ist das Ergebnis langjähriger Forschung und Entwicklung seitens
des Herstellers und hat ein Zugvermögen von bis zu 10t. Das Produkt ermöglicht es jede Art von
Kugellager, Riemenscheiben, Zahnräder und anderen, ähnlich gearteten Bauteile abzuziehen.
Der größte Vorteil dieses Produktes ist aber die Tatsache, dass die Hydraulikspindel mit jeder Form
von Abziehklaue kombiniert werden kann, und somit in der Anwendung Arbeit, Platz und Gewicht
spart. Diese Vorzüge machen das Produkt zu einem revolutionären Werkzeug, welches bereits eine
breite Anwendung in der Industrie erfährt.
SICHERHEITSHINWEISE
Diese Schutzmaßnahmen sind wichtig, da beim Abziehen Material der abzuziehenden Bauteile
abplatzen, umherfliegen und zu schweren Verletzungen führen kann.
•
Tragen Sie immer eine Schutzbrille!
•
Tragen Sie immer Schutzhandschuhe!
•
Achten Sie vor dem Abziehen darauf, dass die Hydraulikspindel zentriert sitzt und die
Abzieharme oder das Trennmesser nicht vom abzuziehende Bauteil abrutschen kann.
SW-Stahl und Werkzeugvertriebs GmbH
5
d i e
6
e
s
s
a r t S
h
c
s
m
e
R
Tel. +49 (0) 2191 / 46438-0
r e
F
ax +49 (0) 2191 / 46438-40
s
u
k r e
v
e
7
9
8
2
4 -
D
e
Art. 97729
L
d . l h
a t s
w
s
@
o f n i
: l i
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for BGS technic 97729
Summary of Contents for BGS technic 97729
- Page 1 Art. 97729 Abzieher-Satz | hydraulisch | 10 t KOMPONENTEN Stützbolzen (Trennmesser) Stützbolzenverlängerung (Trennmesser) Trennmesser 20-105 mm Abzieherbrücke Hydraulikspindel Druckstück / Verlängerung Abzieharme 200 mm Abzieharme 150 mm Abzieharme 100 mm 10 Gewindehülse (2/3-Arm-Abzieher) 11 Drillingskopf (3-Arm-Abzieher) 12 Zwillingskopf (2-Arm-Abzieher) ACHTUNG Lesen Sie die Bedienungsanleitung und die enthaltenen Sicherheitshinweise aufmerksam durch, bevor Sie das Produkt verwenden.
-
Page 2: Hinweise Zur Anwendung
HINWEISE ZUR ANWENDUNG Trennmesser-Abzieher Zweiarm-Abzieher Dreiarm-Abzieher 1. Zu Beginn sollten Sie sich über die Spezifikation des abzuziehenden Maschinenteils informieren. Dann befestigen Sie die betreffenden Teile an der Hydraulikspindel. 2. Justieren Sie die Hydraulikspindel bzw. dessen Druckstück im Mittelpunkt des abzuziehenden Maschinenteils. -
Page 3: Safety Informations
BGS 97729 Puller Set | hydraulic | 10 t COMPONENTS Support bolt (Separator) Support bolt extension (Separator) Separator 20-105 mm Puller bridge Hydraulic spindle Pressure piece / Extension Puller legs 200 mm Puller legs 150 mm Puller legs 100 mm... -
Page 4: Maintenance
INSTRUCTIONS Separator Two legged puller Three legged puller 1. Before you start, you should read up on the tool’s features. After that, assemble the puller. 2. Adjust the hydraulic ram respectively its plunger on the center of the component you want to pull off. -
Page 5: Consignes De Sécurité
BGS 97729 Jeu d’extracteurs | hydraulique | 10 t COMPOSANTS Boulon de support (séparateur) Rallonge de boulon de support (séparateur) Couteau de séparation 20-105 mm Traverse Broche hydraulique Pièce de pression / Rallonge Bras d'extraction 200 mm Bras d'extraction 150 mm Bras d'extraction 100 mm 10 Douille filetée (extracteur à... -
Page 6: Instructions D'utilisation
INSTRUCTIONS D’UTILISATION Extracteur de couteau Extracteur à deux bras Extracteur à trois bras de séparation 1. Pour commencer, vous devriez vous informer à propos des spécifications du composant à extraire. Ensuite, vous devrez attacher les pièces pertinentes sur la broche hydraulique. 2. -
Page 7: Características Del Producto
BGS 97729 Juego de extractores | hidráulicos | 10 t COMPONENTES Perno de soporte (Guillotina) Extensión del perno de soporte Guillotina 20-105 mm Puente extractor Husillo hidraulico Pieza de presión / extensión Brazos de extracción 200 mm Brazos de extracción 150 mm Brazos de extracción de 100 mm... -
Page 8: Indicaciones De Uso
INDICACIONES DE USO Extractor de guillotina Extractor de dos brazos Extractor de tres brazos 1. En primer lugar deberá informarse sobre las especificaciones de las piezas de la máquina que desee extraer. A continuación, fije la pieza en cuestión al husillo hidráulico. 2.
