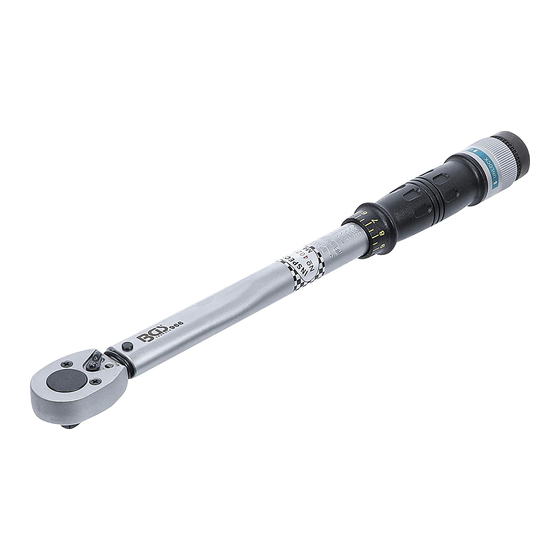

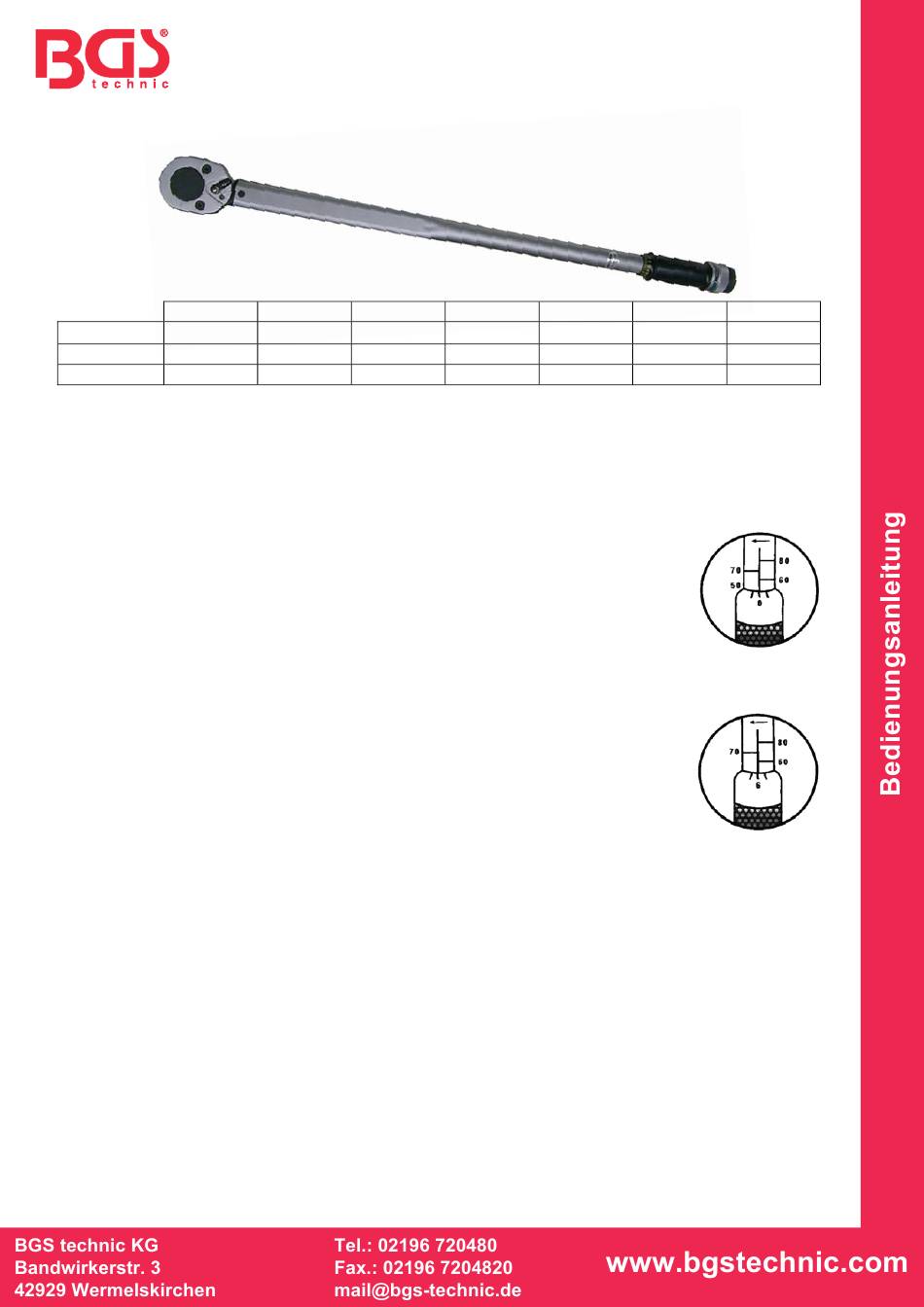

BGS technic 965 966 Quick Start Manual

SPEZIFIKATION
967
Bereich Nm 6-30
Antrieb 6,3 (1/4)
Einteilung 0,2
ANLEITUNG
A. Drehmomentschlüssel mit Skala und Pfeil sichtbar in die Hand nehmen und den Handgriff
entsperren, dazu die gerändelte Hülse am Ende des Handgriffs nach hinten schieben.
B. Erforderlichen Drehmomentwert durch drehen am Handgriff einstellen. Genauer Wert kann mit der
Skala bestimmt werden.
BEISPIEL: 56 Nm
1. Handgriff im Uhrzeigersinn drehen bis die Kante des Handgriffs an der
horizontalen 50Nm-Linie und die 0 auf dem Handgriff an der vertikalen Linie am
Gehäuse steht. (entspricht 50Nm)
2. Handgriff im Uhrzeigersinn weiterdrehen bis anstelle der 0 die 6 auf der
vertikalen Linie steht. (entspricht 56Nm). Bei großen Drehmomentschlüsseln wird
gleichermaßen eingestellt. Beachten Sie bitte die kleinstmögliche Einteilung,
diese entnehmen Sie bitte der obigen Tabelle.
3. Der Handgriff kann, durch schieben der Arretierhülse nach vorne, verriegelt werden. Dadurch ist
ein selbstständiges Verstellung nicht mehr möglich.
C. Stecken Sie einen passenden Einsatz auf den 4-kant und setzen Sie den
Schlüssel auf die Schraube, die mit dem Drehmomentwert angezogen werden
soll. Schraube langsam und gleichmäßig anziehen bis ein Klick-Geräusch hörbar
ist, dann das Anziehen sofort beenden.
Vorsicht: Bei niedrigen Drehmomentwerten ist das Klick-Geräusch leiser und
kann bei lauter Umgebung überhört werden.
ACHTUNG
1. Von Zeit zu Zeit den Drehmomentschlüssel vom niedrigsten bis zum höchsten Wert verstellen,
dadurch wird das spezielle interne Schmiermittel auf alle Bauteile verteilt.
2. Wird der Schlüssel nicht benutzt, muss er auf den niedrigsten Wert zurückgedreht werden.
3. Den Drehmomentschlüssel nicht unter den min. Drehmomentwert einstellen.
4. Nach Erreichen des eingestellten Drehmoments darf der Drehmomentschlüssel nicht unter
Gewalt weiter gedreht werden, es können Schäden an der Mechanik entstehen.
5. Der Drehmomentschlüssel ist relativ robust, dabei sollte aber nicht vergessen werden, dass es
sich um ein Präzisions-Messgerät handelt und es als solches behandelt werden muss.
6. Der Drehmomentschlüssel darf mit einem trockenen Tuch gereinigt werden. Tauchen Sie ihn nicht
in einen Reiniger, dadurch kann das spezielle interne Schmiermittel beeinflusst und der Schlüssel
zerstört werden.
7. Dieser Drehmomentschlüssel wurde vor Verlassen des Werkes kalibriert und auf eine
Genauigkeit von ± 3% getestet.
8. Der Schlüssel ist nur geeignet für ein zulässiges Drehmoment, welches Sie bitte aus der obigen
Tabelle entnehmen.
Kalibrierung und Wartung muss regelmäßig durchgeführt werden und liegt in der Verantwortlichkeit
des Benutzers.
SW-Stahl und Werkzeugvertriebs GmbH
L e v e k r u s r e t S a r s s e 6 5
D 4 - 2 8 9 7 R e m s c h e d i
Drehmomentschlüssel
966 965
19-110
42-210
10 (3/8) 12,5 (1/2)
0,5 1,0
Tel. +49 (0) 2191 / 46438-0
F ax +49 (0) 2191 / 46438-40
- E M
971 968
70-350 100-500
12,5 (1/2) 20 (3/4)
2,5 2,5
a : l i n i o f @ s w s a t l h d . e
Art. 965 966
967 968
969 970
971
969 970
140-700 140-980
20 (3/4) 25 (1)
2,5 7,0
