Pneumatic injector extractor set
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Pneumatischer Injektoren-Auszieher-Satz
WERKZEUGE
1

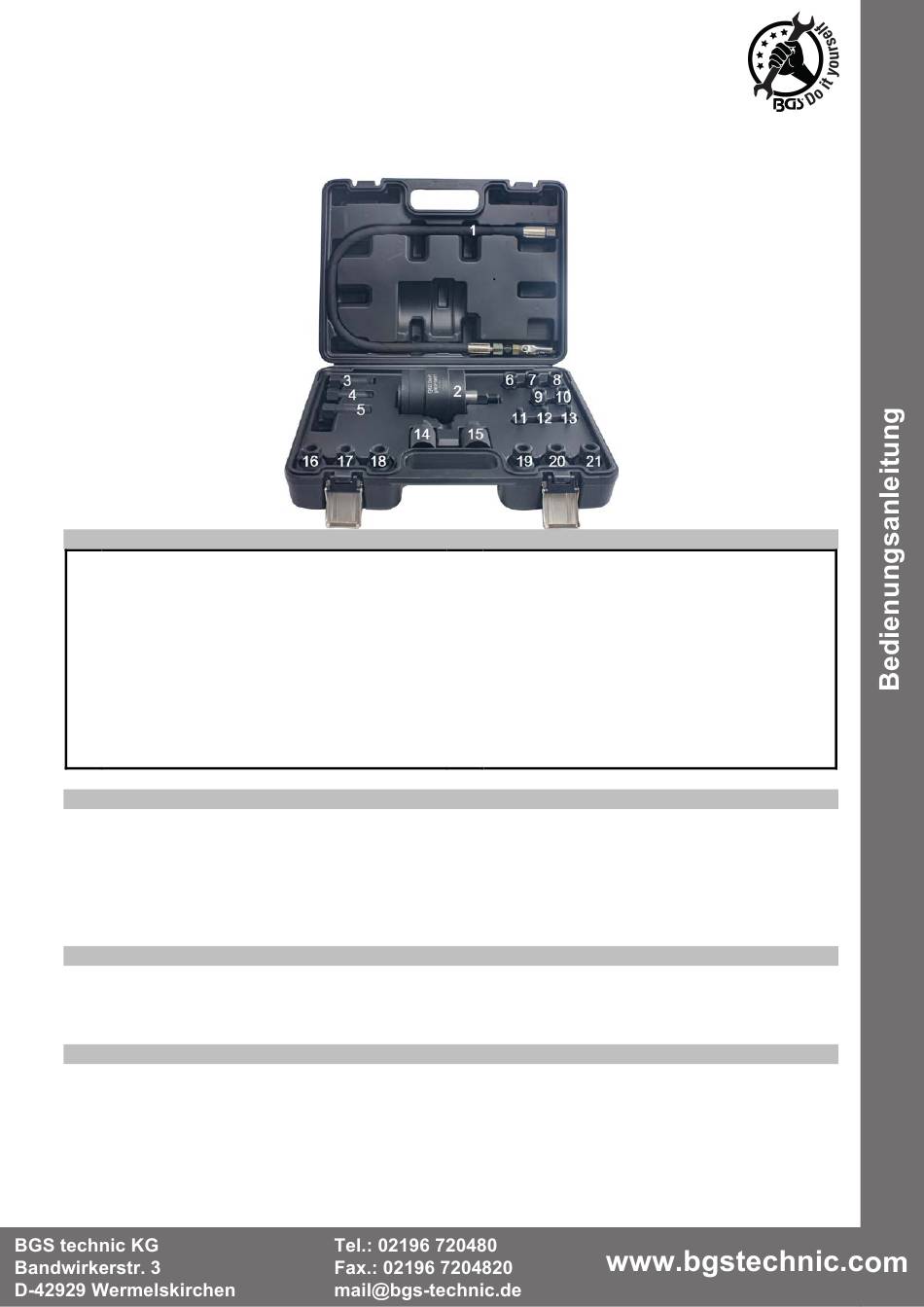

Druckluftschlauch mit Druckluftventil
2
Druckluft-Auszieher
3
Außengewinde-Adapter M20x1
4
Außengewinde-Adapter M18x0.75
5
Außengewinde-Adapter M17x1
6
Innengewinde-Adapter M14x1.5
7
Innengewinde-Adapter M16x1.5
8
Innengewinde-Adapter M18x1.5
9
Außengewinde-Adapter M20x1.5/M12x1.5
10
Außengewinde-Adapter M22x1.5/M14x1.5
11
Außengewinde-Adapter M8x1
ACHTUNG
Lesen Sie die Bedienungsanleitung und die enthaltenen Sicherheitshinweise aufmerksam durch,
bevor Sie das Produkt verwenden. Benutzen Sie das Produkt korrekt, mit Vorsicht und nur dem
Verwendungszweck entsprechend. Nichtbeachtung der Sicherheitshinweise kann zu Schäden,
Verletzungen und Erlöschen der Gewährleistung führen. Bewahren Sie diese Anleitungen für
späteres Nachlesen an einem sicheren und trockenen Ort auf. Legen Sie die Bedienungsanleitung
bei, wenn Sie das Produkt an Dritte weitergeben.
VERWENDUNGSZWECK
Dieser Werkzeugsatz dient zur druckluftunterstützen Demontage von Dieseleinspritzdüsen.
Durch die Vielzahl an beinhalteten Adaptern ist der Werkzeugsatz für die meistverbauten Injektoren in
Dieselmotoren geeignet.
TECHNISCHE DATEN
Kolbenhub: 12 mm
Hubgeschwindigkeit: 2500 pro Minute
Spindelgewinde: M14x1.5
Arbeitsdruck: 8 Bar (116 PSI)
Druckluftanschluss: 1/4"
