BGS technic 9942 Instruction Manual

1 Gaslötkolben
2 Schutzkappe
3 Lötzinn
4 Lötkolbenablage
5 Heiznadel
6 Lötspitze (beidseitig abgeflacht)
7 Lötspitze
8 Lötspitze (einseitig abgeflacht)
9 Heizblock
10 Umlenkblech
ANWENDUNGSBEREICHE
Reparatur von Schaltschränken
Schmuckreparatur
Reparatur von Leiterplatten
BITTE BEWAHREN SIE DIESE ANLEITUNG FÜR DIE ZUKUNFT AN EINEM SICHEREN ORT AUF.
WARNHINWEISE
Halten Sie den Gaslötkolben von Kindern fern.
•
Lesen vor Gebrauch sorgfältig diese Anleitung.
•
Die Brennspitze und andere Zubehörspitzen werden bei Gebrauch heiß. Berühren Sie die Spitze
•
oder das Zubehör nicht und legen Sie diese nicht auf brennbare Gegenstände.
Halten Sie beim Arbeiten einen Feuerlöscher oder einen Eimer mit Wasser bereit.
•
Halten Sie beim Zünden und Arbeiten das Gerät immer von sich weg. Die Flamme ist im
•
Sonnenlicht nicht sichtbar und kann dadurch Verletzungen verursachen. Arbeiten Sie immer mit
äußerster Vorsicht.
Unter keinen Umständen sollten Sie versuchen, einen Schaden an dem Gaslötkolben zu
•
reparieren.
Niemals unter direkter Sonneneinstrahlung lagern, die max. Lagerungstemperatur darf 40°C
•
(104°F) nicht überschreiten.
Niemals das Gerät in Wasser eintauchen.
•
Sicherstellen, dass nach der Verwendung der Einstellknopf fest verschlossen und die Flamme
•
komplett gelöscht ist.
Nur in gut gelüfteten Bereichen verwenden.
•
TEILE
1 Zündschalter
2 Befüllventil
3 Füllmarkierung
4 Flammenregler
Innengewinde für Lötspitzen
A (5Stk.) und Aufnahme für
Umlenkblech (1Stk.)
B Heißluftaufsatz
SPEZFIKATIONEN
Größe: 220 x Durchmesser 30mm
Gewicht: ca.124 g
Tankinhalt: 26 ml
Verwendungszeit: 100 - 120 min.(eine Füllung)
Dieser Lötkolbensatz enthält kein Butangas, dieses muss zusätzlich erworben werden.

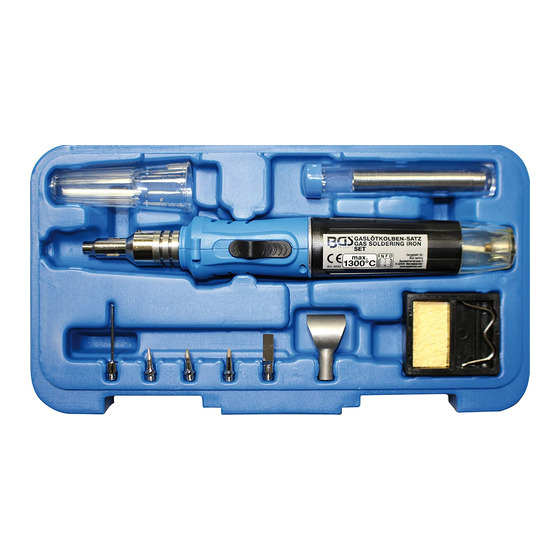

Gaslötkolben-Satz
Lösen verrosteter Schrauben und Muttern
Kunststoffschweißen
KFZ-Service / Reparatur
TEMPERATUR
1. Lötspitze bis zu 400 °C
2. Heißluftaufsatz bis zu 1300 °C
2
1
5 6 7 8 9 10
Art. 9942
3
1
4
