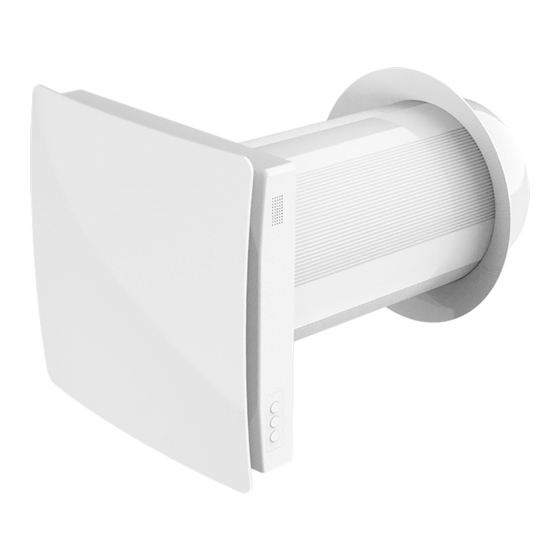

Summary of Contents for THERMEx HeatVex Basic

  • Page 1 HeatVex ● Dansk ● English...
  • Page 2 760.21.1000.2 HeatVex Basic Brugsanvisning...

  • Page 3: Table Of Contents

    INDHOLD Sikkerhedskrav ......................3 Introduktion ......................5 Brug .......................... 5 Leveringssæt ......................5 Vigtigste tekniske parametre ..................6 Design og drift ......................8 Montering og opsætning ................... 10 Tilslutning til strø mnettet ..................12 Kontrol af ventilator ....................13 Vedligeholdelse ......................15 Fejlfinding ........................

  • Page 4: Sikkerhedskrav

    Driftsvejledning til brugeren og certificeret installatø r Sikkerhedskrav Forklaring af symboler i brugsanvisningen  Læs brugsanvisningen grundigt inden brug ADVARSEL! installation ventilatoren varmegenvinding. LAD VÆ RE!  Installation og betjening af ventilatoren skal SIKKERHEDSFORHOLDSREGLER VED udfø res i overensstemmelse med denne MONTERING AF VENTILATOR brugsanvisning samt bestemmelserne i alle gældende lokale og nationale lovgivninger...
  • Page 5 Driftsvejledning til brugeren og certificeret installatø r Vask ikke ventilatoren Brug ikke beskadiget med vand. Beskyt udstyr eller ledere til at ventilatorernes slutte ventilatoren til elektroniske dele mod strø m. vandindtrængning. Fø lg de Bloker ikke luftkanalen, sikkerhedsbestemmelser, nå r ventilatoren er der er specifikke for tændt.

  • Page 6: Introduktion

    Driftsvejledning til brugeren og certificeret installatø r INTRODUKTION Denne brugsanvisning inkluderer teknisk VENTILATOREN ER IKKE BEREGNET TIL beskrivelse af drift-, installation-, og AT BLIVE BRUGT AF BØRN, FYSISK monteringsvejledning, og tekniske data til ELLER MENTALT HANDICAPPEDE ventilatoren med varmegenvinding. PERSONER, PERSONER MED SENSORISK LIDELSE ELLER PERSONER UDEN BRUG PASSENDE KVALIFIKATIONER.

  • Page 7: Vigtigste Tekniske Parametre

     Ventilatordesignet forbedres regelmæssigt, fra -20° C til +50° C og relativ fugtighed op til 80%. så nogle modeller kan afvige lidt fra dem,  Ventilatoren er klassificeret som klasse II. der er beskrevet i denne brugsanvisning. VENTILATORENS OVERORDNEDE DIMENSIONER (MM) HeatVex Basic...
  • Page 8 Driftsvejledning til brugeren og certificeret installatø r Hastighed Mellem Hø j Spænding, 50-60 Hz [V] 110-240 Ventilator total effekt [W] Maks. ventilatorstrø m [mA] 53,3 Maks. luftkapacitet [m RPM (min) 1260 Maks. Transporteret Lufttemperatur -20° C til +50° C [° C]/( ° F) Varmevekslingseffektivitet Op til 90% Varmevekslerkerne...

  • Page 9: Design Og Drift

    Driftsvejledning til brugeren og certificeret installatø r Den keramiske varmeveksler ekstraherer DESIGN OG DRIFT luftvarmeenergi for at varme op eller afkø le Ventilatoren bestå r af den teleskopiske luftstrø mmen. luftkanal med justerbar længde reguleret af Varmeveksleren er udstyret med en positionen af den indre luftkanal inde i den trækledning indeni for at gø...
  • Page 10 Driftsvejledning til brugeren og certificeret installatø r Panel Stø jreduktion EVA Knapper Topskal Chassis Monteringsplade Rund ramme DC bø rstelø s motor Klinge Indvendig kanal Separeret ramme Forfilter Keramisk varmeveksler Forfilter Separeret ramme Ydre kanaler Gummiring Luftboard Luftdæksel...

  • Page 11: Montering Og Opsætning

    Driftsvejledning til brugeren og certificeret installatø r VENTILATORENS DRIFTSTILSTANDE Ventilatoren har tre ventilationstilstande. Frisk Luft Tilstand ventilatoren tilfø rer frisk luft til rummet Udsugningstilstand ventilatoren kø rer i udsugningstilstand Cyklustilstand ventilatoren kø rer i reversibel tilstand med varme- og MONTERING & OPSÆ TNING fugtighedsgenopretning LÆS BRUGSANVISNINGEN FORUD FOR MONTERING...
  • Page 12 Driftsvejledning til brugeren og certificeret installatø r vandtæt tætningslim til at lukke spalten mod MONTERING AF VENTILATOREN 1. Forbered et rundt hul igennem væggen. regnvand. Den indvendige kanal skal være Hulstø rrelsen er vist nedenfor. parallel med den indvendige vægoverflade. Indendø...

  • Page 13: Tilslutning Til Strø Mnettet

    Driftsvejledning til brugeren og certificeret installatø r MONTERING AF VENTILATOREN TILSLUTNING TIL STRØM 5. Installer filteret, den keramiske veksler, det andet filter og rammen i fortlø bende rækkefø lge inde i den teleskopiske kanal. FRAKOBL VENTILATIONEN FRA STRØMFORSYNINGEN INDEN INSTALLATION. TILSLUT VENTILATOREN KORREKT MED EN JORDET TERMINAL.

  • Page 14: Kontrol Af Ventilator

    Driftsvejledning til brugeren og certificeret installatø r BESKRIVELSE AF FJERNBETJENINGENS FUNKTIONER Sæt en stift i hullet, og tryk Elektriske parametre forsigtigt på kontakten, indtil  Driftsspænding DC3V (CR2025 der hø res en "biplyd". Tryk knapbatteri) derefter på en vilkå rlig knap på ...
  • Page 15 Driftsvejledning til brugeren og certificeret installatø r Betjening af kontrolknapperne på 3. Hastighedsindstilling ventilatoren. 1. Tænd for ventilatoren med knappen TÆND. Lav hastighed Indstil driftshastigheden. Mellemhastighed Hø j hastighed Tryk for é n biplyd Lav hastighed Tryk for to biplyde Mellem hastighed 4.

  • Page 16: Vedligeholdelse

    Driftsvejledning til brugeren og certificeret installatø r Rengø r ventilatorbladene. Brug en blø d bø rste, VEDLIGEHOLDELSE FRAKOBL VENTILATOREN klud eller stø vsuger til at fjerne stø v. Brug ikke FRA STRØMFORSYNINGEN vand, slibende rengø ringsmidler, INDEN VEDLIGEHOLDELSE. oplø sningsmidler eller skarpe genstande. Ventilatorbladene skal rengø...
  • Page 17 Driftsvejledning til brugeren og certificeret installatø r Rengø r filteret så ofte det bliver snavset, men Selv regelmæssig teknisk vedligeholdelse mindst 3-4 gange om å ret. forhindrer muligvis ikke fuldstændigt Rengø r filtrene, lad dem tø rre, og installer de snavsophobning i filtrene og på...

  • Page 18: Fejlfinding

    Driftsvejledning til brugeren og certificeret installatø r FEJLFINDING Mulige fejl og fejlfinding Fejl Mulige å rsager Fejlhå ndtering Sø rg for, at ventilatoren er korrekt tilsluttet strø m, og Ingen strø mforsyning foretag eventuelle rettelser, Ventilatoren starter ikke under hvis det er nø dvendigt. opstart af ventilatoren.

  • Page 19: Opbevaring Og Transportregler

    Driftsvejledning til brugeren og certificeret installatø r Driftstidsmå leren til For veksler- og Ventilatoren genererer udskiftning af filter er filtervedligeholdelse henvises lydsignaler. aktiveret. til side 15. Ventilatorbladene er snavset. Rengø r ventilatorbladene. Lø s skrueforbindelse af Hø j stø j, vibrationer. Stram ventilatorskruerne eller ventilatorstø...
  • Page 20 760.21.1000.2 HeatVex Basic Instruction Manual...
  • Page 21 Content SAFETY REQUIREMENTS ......................3 INTRODUCTION ........................... 5 USE ..............................5 DELNERY SFT ..........................5 MAIN TECHNICAL PARAMETERS ..................6 DESIGN AND OPERATING ....................8 MOUNTING AND SET-UP......................10 CONNECTION TO POWER MAINS ..................12 VENTILATOR CONTROL......................13 MAINTENANCE ..........................
  • Page 22 of the heat recover y ventilator.
  • Page 23 Operation Instruction for the user and the qualified installer Do not wash the Do not use damaged ventilator with water. equipment or Protect the ventilator conductors to connect electric parts from the ventilator to power water ingress. mains. Do not block the air While installing the duet when the ventilator follow the...
  • Page 24 mm to 420mm thickness for the ventilator.
  • Page 25 IPX2. HeatVex Basic...
  • Page 26 110~240 -20℃ to+50℃...
  • Page 27 Operation Instruction for the user and the qualified installer The ceramic heat exchanger extract DESIGN AND OPERATING air heat energy to warm up or cool down supply airflow. The ventilator consists of the The heat exchanger is equipped with telescopic air duct with adjustable a pull cord inside to facilitate its length regulated by position of the withdrawal from the ventilator.
  • Page 29 +20°C 7°C +20°C -10°C -7°C +17°C -10°C...
  • Page 30 wall.Cutting the duct adapt to the thin wall.Paste waterproof sealing glue on the inner side of rubber ring, and this glue should be also placed between two telescopic tubes,show as below image.
  • Page 32 Inserting a pin into the hole and gently press the switch until there is a "beep" sound heard. Then press any button on the remote until there is a "beep beep" sound heard.Fan turn on working Switch matching successfully...
  • Page 33 Operation Instruction for the user and the qualified installer 3. Speed setting OPERATION WITH THE CONTROL BUTTONS ON THE VENTILATOR Low speed. CASING l.Turning the ventilator ON. Setting Middle speed. operation speed. High speed. Press with a beep. � Low speed. 4.
  • Page 34 HUMIDITY CONTROL MAY BE...
  • Page 35 Clean the filters,let them get dry and install the dr y filters inside the air duct Vacuum cleaning is allowed.
  • Page 37 Transportation with any vehicle type is allowed provided that the ventilator is protected against mechanical and weather damage. Avoid any mechanical shocks and strokes during handling operations. THERMEX SCANDINAVIA A/S Farøvej 30 • 9800 Hjørring • Danmark Tlf. +45 98 92 62 33 www.thermex.dk...
  • Page 38 THERMEX SCANDINAVIA A/S Farøvej 30•9800 Hjørring•Danmark Tlf. +45 98 92 62 33 www.thermex.dk service@thermex.dk...
