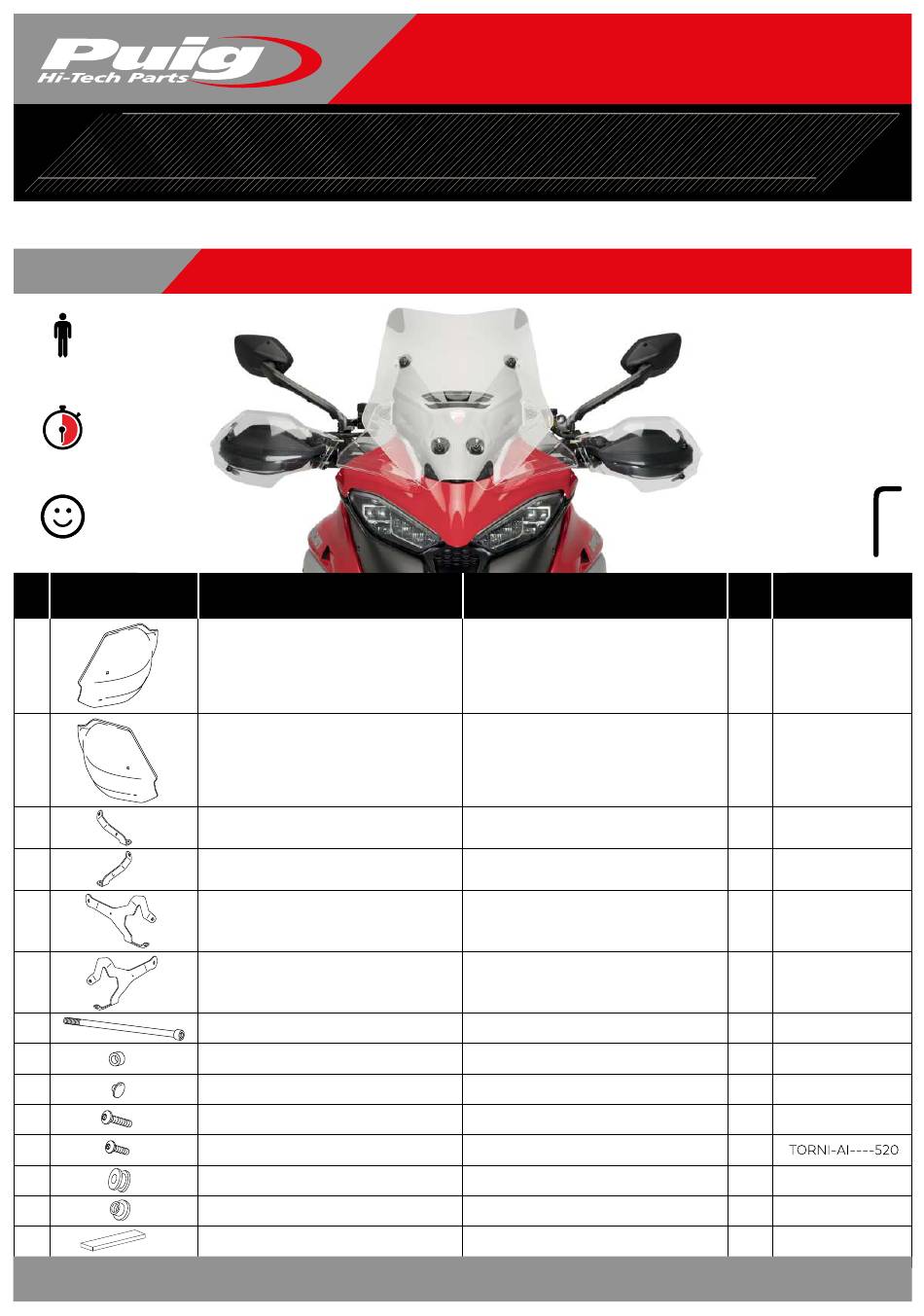

PUIG 20772 Mounting Instructions

DUCATI MULTISTRADA V4 '21-
M O
RE F 20772
1 Person
30 min
EASY
ID PIEZA/PART
1
2
3
4
5
6
7
8
9
10
11
12
13
14
*
Algunos componentes se suministran montados.
Some components are supplied assembled.
U N T I N G
EXT ENS IÓN PAR AMA NO S / HAN DG UA RD E XT E N S IO N
DESCRIPCIÓN
Extensión paramanos derecho
Extensión paramanos izquierdo
Soporte superior derecho (R)
Soporte superior izquierdo (L)
Soporte lateral derecho (R)
Soporte lateral izquierdo (L)
Tornillo Allen M6x130 DIN912
Casquillo Ø14 xØ8 x7,5
Tapón tornillo M5 ISO 7380
Tornillo Allen M5x16 Ø11 ISO 7380
Tornillo Allen M5x11 Ø11 ISO 7380
Silentblock Ø12xØ6x9
Casquillo con valona Ø12xØ6,8x7,3
Espuma adhesiva protectora 10x15mm
www.puig.tv
www.puigusa.com
I N S T R
DESCRIPTION
Right handguard extension
Left handguard extension
Upper right support (R)
Upper left support (L)
Side right support (R)
Side left support (L)
M6x130 DIN912 Allen screw
Ø14 xØ8 x7,5 Arrowhead
M5 ISO 7380 screw cap
M5x16 Ø11 ISO 7380 Allen screw
M5x11 Ø11 ISO 7380 Allen screw
Ø12xØ6x9 silentblock
Ø12xØ6,8x7,3 Bush with flange
10x15mm adhesive protector foam
Pg. 1/3
info@puigusa.com
U C T I O N
QTY
1
1
1
1
1
1
2
2
6
2
4
6
6
6
Illustrations and layout by: www.ciandisseny.com
info@puig.tv
S
ALLEN
Nº 2,3
Nº 2,4
Nº 2,5
REF
20772W/H/F/NM3
20772W/H/F/NM3
SOPOR4P5UR20772
SOPOR4P5UL20772
SOPOR4P5SR20772
SOPOR4P5SL20772
TORNI-D912--881
CASQUI8147-0193
TAPON--------85
TORNI-I7380-493
AROPASACABLES-1
CASQUI-1A---750
ESPUMA------264
V0.07/21
