PUIG 20436 Mounting Instructions

YAMAHA MT-07 TRACER '20-
M O
RE F 204 36
1 Person
20 min
MEDIUM
ID PIEZA/PART
1
2
3
4
5
6
7
8
9
10
11
12
13
V0.10/20
U N T I N G

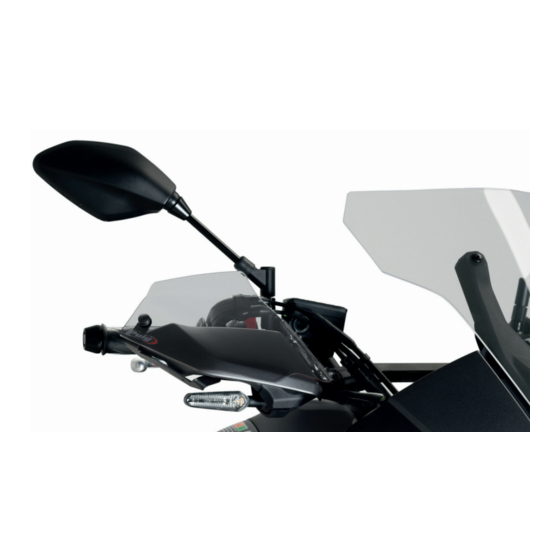

E XTE NS IÓ N P ARA MANO S / HANDG U ARD S E X TE NS IO N
DESCRIPCIÓN
Extensión paramanos original derecho
Extensión paramanos original izquierdo
Soporte Superior derecho (UR)
Soporte Inferior derecho (LR)
Soporte Superior izquierdo (UL)
Soporte Inferior izquierdo (LL)
Silentblock Ø9 xØ6 x8mm
Casquillo con valona Ø12xØ6,8x7,3
Tornillo Allen M5x11 Ø11 ISO 7380
Tornillo Allen M6x30 Ø11 ISO 7380
Casquillo Ø8,5x Ø14x 6mm
Tornillo Allen M5x16 Ø11 ISO 7380
Tapón tornillo M5 ISO 7380
www.puig.tv
www.puigusa.com
I N S T R
DESCRIPTION
Right handguard extension
Left handguard extension
Upper Right support (UR)
Lower Right support (LR)
Upper Left support (UL)
Lower Left support (LL)
Ø9 xØ6 x8mm silentblock
Ø12xØ6,8x7,3 bush with flange
M5x11 Ø11 ISO 7380 Allen screw
M6x30 Ø11 ISO 7380 Allen screw
Ø8,5x Ø14x 6mm arowhead
M5x16 Ø11 ISO 7380 Allen screw
M5 ISO 7380 screw cap
Pg. 1/3
info@puigusa.com
U C T I O N
QTY
1
1
1
1
1
1
6
6
6
4
4
2
6
Illustrations and layout by: www.ciandisseny.com
info@puig.tv
S
ALLEN
Nº 2,3
Nº 2,5
REF
SOPOR4P5UR20436
SOPOR4P5LR20436
SOPOR4P5UL20436
SOPOR4P5LL20436
AROPASACABLES-3
CASQUI-1A---750
TORNI-I7380-626
CASQUI------208
TORNI-I7380-493
TAPON--------85
