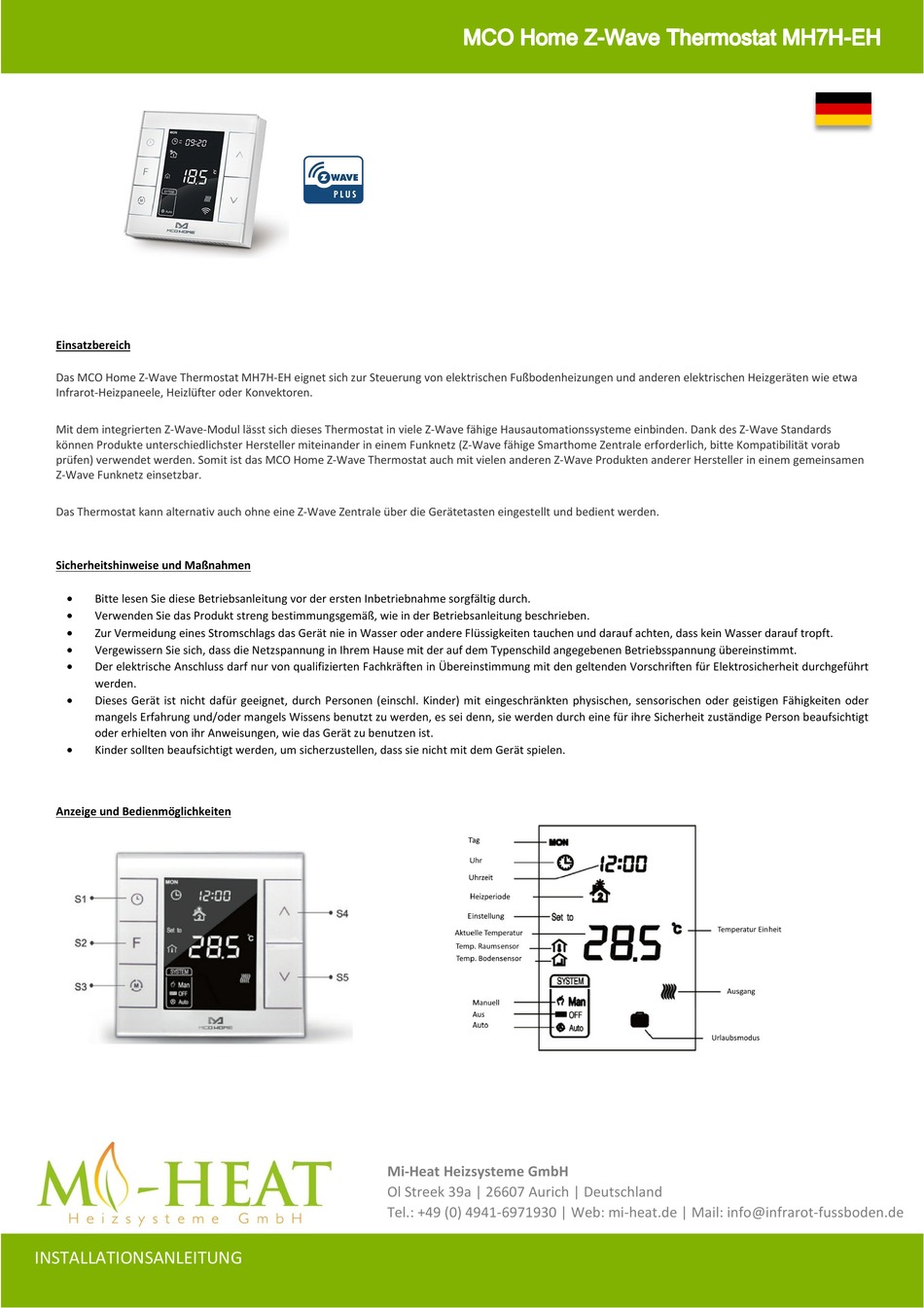

Einsatzbereich
Das MCO Home Z-Wave Thermostat MH7H-EH eignet sich zur Steuerung von elektrischen Fußbodenheizungen und anderen elektrischen Heizgeräten wie etwa
Infrarot-Heizpaneele, Heizlüfter oder Konvektoren.
Mit dem integrierten Z-Wave-Modul lässt sich dieses Thermostat in viele Z-Wave fähige Hausautomationssysteme einbinden. Dank des Z-Wave Standards
können Produkte unterschiedlichster Hersteller miteinander in einem Funknetz (Z-Wave fähige Smarthome Zentrale erforderlich, bitte Kompatibilität vorab
prüfen) verwendet werden. Somit ist das MCO Home Z-Wave Thermostat auch mit vielen anderen Z-Wave Produkten anderer Hersteller in einem gemeinsamen
Z-Wave Funknetz einsetzbar.
Das Thermostat kann alternativ auch ohne eine Z-Wave Zentrale über die Gerätetasten eingestellt und bedient werden.
Sicherheitshinweise und Maßnahmen
Bitte lesen Sie diese Betriebsanleitung vor der ersten Inbetriebnahme sorgfältig durch.
Verwenden Sie das Produkt streng bestimmungsgemäß, wie in der Betriebsanleitung beschrieben.
Zur Vermeidung eines Stromschlags das Gerät nie in Wasser oder andere Flüssigkeiten tauchen und darauf achten, dass kein Wasser darauf tropft.
Vergewissern Sie sich, dass die Netzspannung in Ihrem Hause mit der auf dem Typenschild angegebenen Betriebsspannung übereinstimmt.
Der elektrische Anschluss darf nur von qualifizierten Fachkräften in Übereinstimmung mit den geltenden Vorschriften für Elektrosicherheit durchgeführt
werden.
Dieses Gerät ist nicht dafür geeignet, durch Personen (einschl. Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder
mangels Erfahrung und/oder mangels Wissens benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt
oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

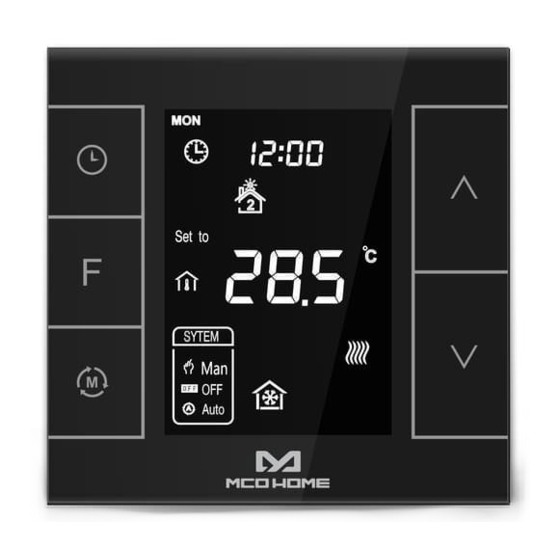

Anzeige und Bedienmöglichkeiten
INSTALLATIONSANLEITUNG
Mi-Heat Heizsysteme GmbH
Ol Streek 39a | 26607 Aurich | Deutschland
Tel.: +49 (0) 4941-6971930 | Web: mi-heat.de | Mail: info@infrarot-fussboden.de
Advertisement
Related Manuals for Mi-Heat MH7H-EH
Summary of Contents for Mi-Heat MH7H-EH
- Page 1 Einsatzbereich Das MCO Home Z-Wave Thermostat MH7H-EH eignet sich zur Steuerung von elektrischen Fußbodenheizungen und anderen elektrischen Heizgeräten wie etwa Infrarot-Heizpaneele, Heizlüfter oder Konvektoren. Mit dem integrierten Z-Wave-Modul lässt sich dieses Thermostat in viele Z-Wave fähige Hausautomationssysteme einbinden. Dank des Z-Wave Standards können Produkte unterschiedlichster Hersteller miteinander in einem Funknetz (Z-Wave fähige Smarthome Zentrale erforderlich, bitte Kompatibilität vorab...
- Page 2 Montage- und Installationsdiagramm Das Thermostat ist ausschließlich für die Montage in Innenräumen vorgesehen. Es wird empfohlen, das Thermostat in einer Höhe von ca. 1,5 m über dem Boden zu montieren, wo es etwa der durchschnittlichen Raumtemperatur entspricht. Es sollte vor direkter Sonneneinstrahlung, Abdeckungen oder Wärmequellen geschützt werden, um falsche Temperaturmessungen zu vermeiden.
- Page 3 Hochtemperaturschutz Wenn der externe Temperatursensor einen Temperaturwert von mehr als 55 °C feststellt, aktiviert das Gerät den Hochtemperaturschutz und die elektrische Heizung wird ausgeschaltet. Zusätzlich erscheint ein Symbol für den Hochtemperaturschutz im Display. Wenn der externe Temperatursensor einen Temperaturwert unter 50 C feststellt, kehrt das Gerät zum normalen Betrieb zurück. Das Symbol für den Hochtemperaturschutz verschwindet.
- Page 4 Das CE-Zeichen ist ein Freiverkehrszeichen, dass sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet. Dokumentation © 2021 Mi-Heat Heizsysteme GmbH Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese Anleitung auch nicht auszugsweise in irgendeiner Form reproduziert oder vervielfältigt werden.
-
Page 5: Installation Instructions
Operating Range The MCO Home Z-Wave thermostat MH7H-EH is suitable for controlling electric underfloor heating and other electric heating devices such as infrared heating panels, fan heaters or convectors. With the integrated Z-Wave module, this thermostat can be integrated into many Z-Wave enabled home automation systems. Thanks to the Z-Wave standard, products from a wide range of manufacturers can be used together in a wireless network (Z-Wave-capable Smarthome control unit required, please check compatibility in advance). - Page 6 Mounting and installation diagram The thermostat is intended for indoor mounting only. It is recommended to mount the thermostat at a height of approx. 1.5 m above the floor, where it corresponds approximately to the average room temperature. It should be protected from direct sunlight, covers or heat sources to avoid incorrect temperature readings.
- Page 7 Frost protection function (optional) When the built-in temperature sensor detects a temperature value below 5°C, the thermostat activates the frost protection function and switches on the heating source. Meanwhile, the frost protection symbol is shown in the display. When the built-in temperature sensor detects a temperature value above 8°C, the appliance switches off the frost protection and returns to normal operation. The frost protection symbol disappears from the display.
- Page 8 Documentation © 2021 Mi-Heat Heizsysteme GmbH All rights reserved. No part of this manual may be reproduced or duplicated in any form without the written consent of the publisher. It is possible that this...
