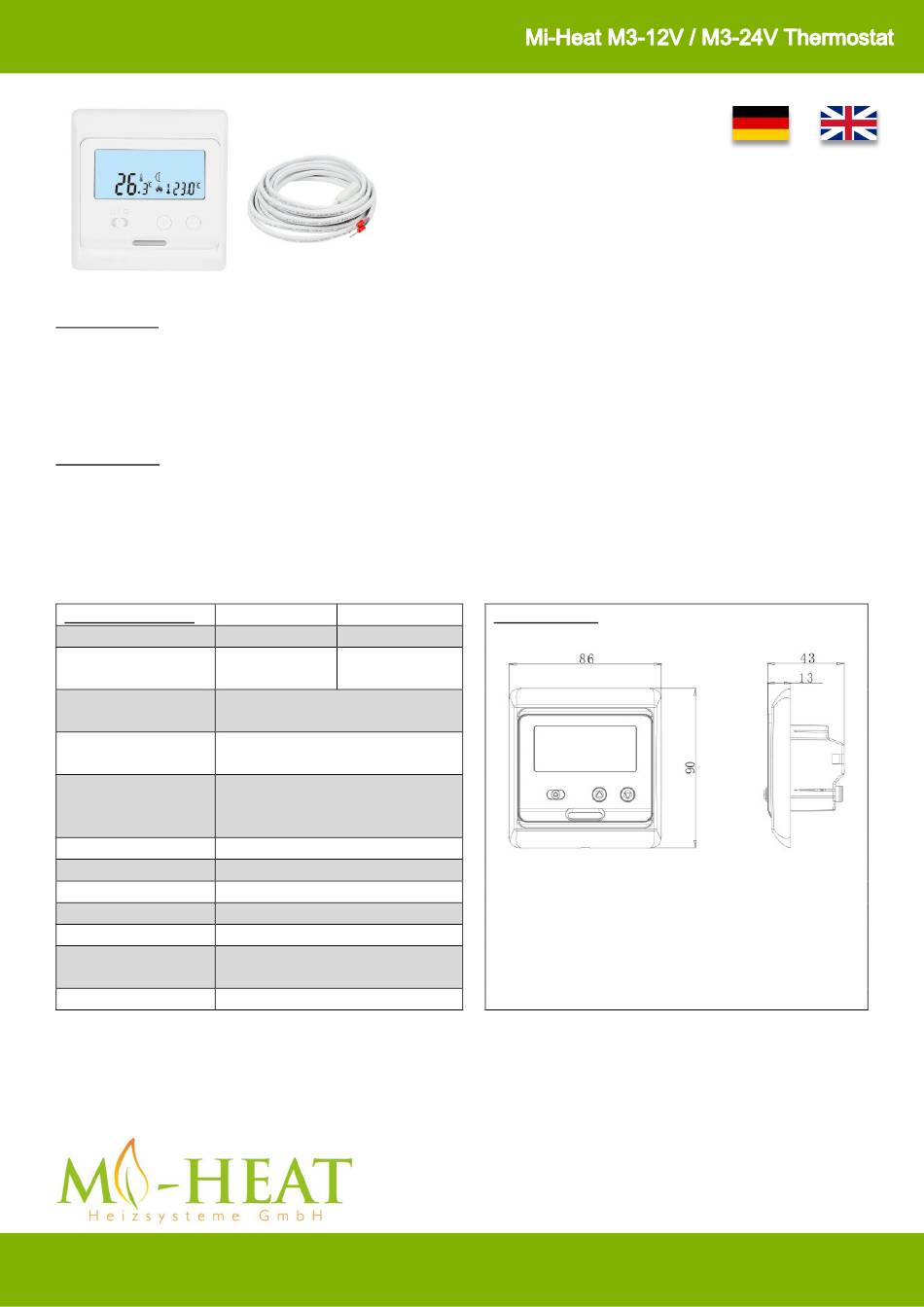

Einsatzbereich
Das Thermostat mit LCD-Display dient zur Steuerung von 12V bzw. 24V elektrischen Fußbodenheizungen oder
anderen 12/24V Geräten. Es verfügt über eine Manuellen- sowie Energiespar-Modus.
Eigenschaften:
•
Als 12V oder 24V Modell verfügbar
•
Einfach programmierbar/bedienbar
•
Ideal für Wohnmobile, Wohnwagen oder andere Fahrzeuge
•
Interner Raum-Temperatursensor und externer Temperatursensor
Technische Daten:
Betriebsspannung
Schaltleistung
(ohmsche Last)
Temperatursensor
Temperatur-
Einstellung
Temperatur-
Begrenzung
externer Sensor
Hysterese
Betriebstemperatur
Display
Abmessungen
Farbe
Schutzart
/
Schutzklasse
Zertifizierung
M3-12V
M3-24V
12V AC/DC
24V AC/DC
20A / 240W
20A / 480W
(ohmsche Last)
interner oder externer Sensor
(NTC 10kOhm)
+5 bis +90°C
+5 bis +60°C / empfohlen max.
27°C
0.5 – 10°C
+5 bis +50°C
LCD-Display, beleuchtet
86mm x 90mm x 13/43mm
weiß
IP20 (Sensor IP44) / 2
CE
Mi-Heat Heizsysteme GmbH
Ol Streek 39a | 26607 Aurich | Deutschland
Tel.: +49 (0) 4941-6971930 | Web: mi-heat.de | Mail: info@infrarot-fussboden.de
Abmessungen:
Seite 1-8
Page 9-16
Advertisement
Related Manuals for Mi-Heat M3-12V
Summary of Contents for Mi-Heat M3-12V
- Page 1 Display LCD-Display, beleuchtet Abmessungen 86mm x 90mm x 13/43mm Farbe weiß Schutzart IP20 (Sensor IP44) / 2 Schutzklasse Zertifizierung Mi-Heat Heizsysteme GmbH Ol Streek 39a | 26607 Aurich | Deutschland Tel.: +49 (0) 4941-6971930 | Web: mi-heat.de | Mail: info@infrarot-fussboden.de...
- Page 2 Sicherheitshinweise und Maßnahmen Bitte lesen Sie diese Betriebsanleitung vor der ersten Inbetriebnahme sorgfältig durch. • • Verwenden Sie das Produkt streng bestimmungsgemäß, wie in der Betriebsanleitung beschrieben. • Zur Vermeidung eines Stromschlags das Gerät nie in Wasser oder andere Flüssigkeiten tauchen und darauf achten, dass kein Wasser darauf tropft.
- Page 3 Montage Die Front-Einheit des Thermostaten verfügt über eine Schnappbefestigung. Lösen Sie die Frontabdeckung, indem Sie einen Schraubendreher in die unten befindliche Aussparung einführen. Entfernen Sie die Montageplatte gemäß der folgenden Abbildung. Montieren Sie die Montageplatte auf der Wanddose, setzen Sie die Schrauben ein. Befestigen Sie den Thermostaten.
- Page 4 Bedienung Ein-/Ausschalten und Modus-Wahl: Einschalten / Energiesparmodus: zur Nutzung des Energiesparmodus den Schiebeschalter auf das Symbol schieben Einschalten / Manueller-Modus: zur Nutzung des manuellen Modus den Schiebeschalter auf das Symbol schieben Ausschalten: um das Thermostat auszuschalten den Schiebeschalter auf das Symbol schieben Einstellung der Temperatur / Änderung der Werte: ▲-Taste um den Wert zu erhöhen...
- Page 5 Beschreibung der Menüpunkte Code Funktion Display 1ADJ Temperaturkalibrierung: Ist zwischen -9 und +10 °C einstellbar (Standard: -2.0) Zeigt im Wechsel den eingestellten Wert und die aktuell gemessene Temperatur an. 2SEN Sensormodus: IN: interner Sensor (Standard) OU: externer Temperatursensor AL: beide Sensoren, Bodensensor dient als Grenzwert-Sensor 3LIt Temperaturbegrenzung: Ist zwischen 5 bis 60°C einstellbar, wir empfehlen eine max.
-
Page 6: Installation Instructions
Folgen übernehmen wir keinerlei Haftung. V1.0 (12/2023) Konformitätserklärung Hiermit erklärt Mi-Heat Heizsysteme GmbH, dass sich das Produkt M3.716-12V bzw. M3.716-24V in Übereinstimmung mit der RoHS-Richtlinie 2011/65/EU, der EMV-Richtlinie 2014/30/EU, der Niederspannungsrichtlinie 2014/35/EU befindet. Die ausführliche Konformitätserklärung finden Sie unter: https://infrarot-fussboden.de/... - Page 7 86mm x 90mm x 13/43mm Colour white Degree of IP20 (Sensor IP44) / 2 protection / protection class Certification Mi-Heat Heizsysteme GmbH Ol Streek 39a | 26607 Aurich | Germany Tel.: +49 (0)4941-6971930 | Web: mi-heat.com | Mail: info@infrarot-fussboden.de USER MANUAL...
- Page 8 Safety instructions and measures • Please read these operating instructions carefully before using the product for the first time. • Use the product strictly as intended, as described in the operating instructions. To avoid electric shock, never immerse the appliance in water or other liquids and ensure that no water •...
- Page 9 Assembly The front unit of the thermostat has a snap-on fastening. Loosen the front cover by inserting a screwdriver into the recess at the bottom. Remove the mounting plate as shown in the following illustration. Mount the mounting plate on the wall box and insert the screws.
-
Page 10: Operation
Operation Switch on/off and mode selection: Switch on / energy saving mode: To use the energy-saving mode, move the slide switch to the symbol Switch on / Manual mode: To use manual mode, move the slide switch to the symbol Switch off: To switch off the thermostat, move the slide switch to the symbol... - Page 11 Description of the menu items Code Function Display 1ADJ Temperature calibration: Can be set between -9 and +10 °C (default: -2.0) Alternately displays the set value and the current measured temperature. 2SEN Sensor mode: IN: internal sensor (standard) OU: external temperature sensor AL: both sensors, floor sensor serves as limit value sensor 3LIt Temperature limit:...
- Page 12 V1.0 (12/2023) Declaration of Conformity Mi-Heat Heizsysteme GmbH hereby declares that the product M3.716-12V or M3.716-24V is in compliance with the RoHS Directive 2011/65/EU, the EMC Directive 2014/30/EU and the Low Voltage Directive 2014/35/EU. The detailed declaration of conformity can be found at:...
