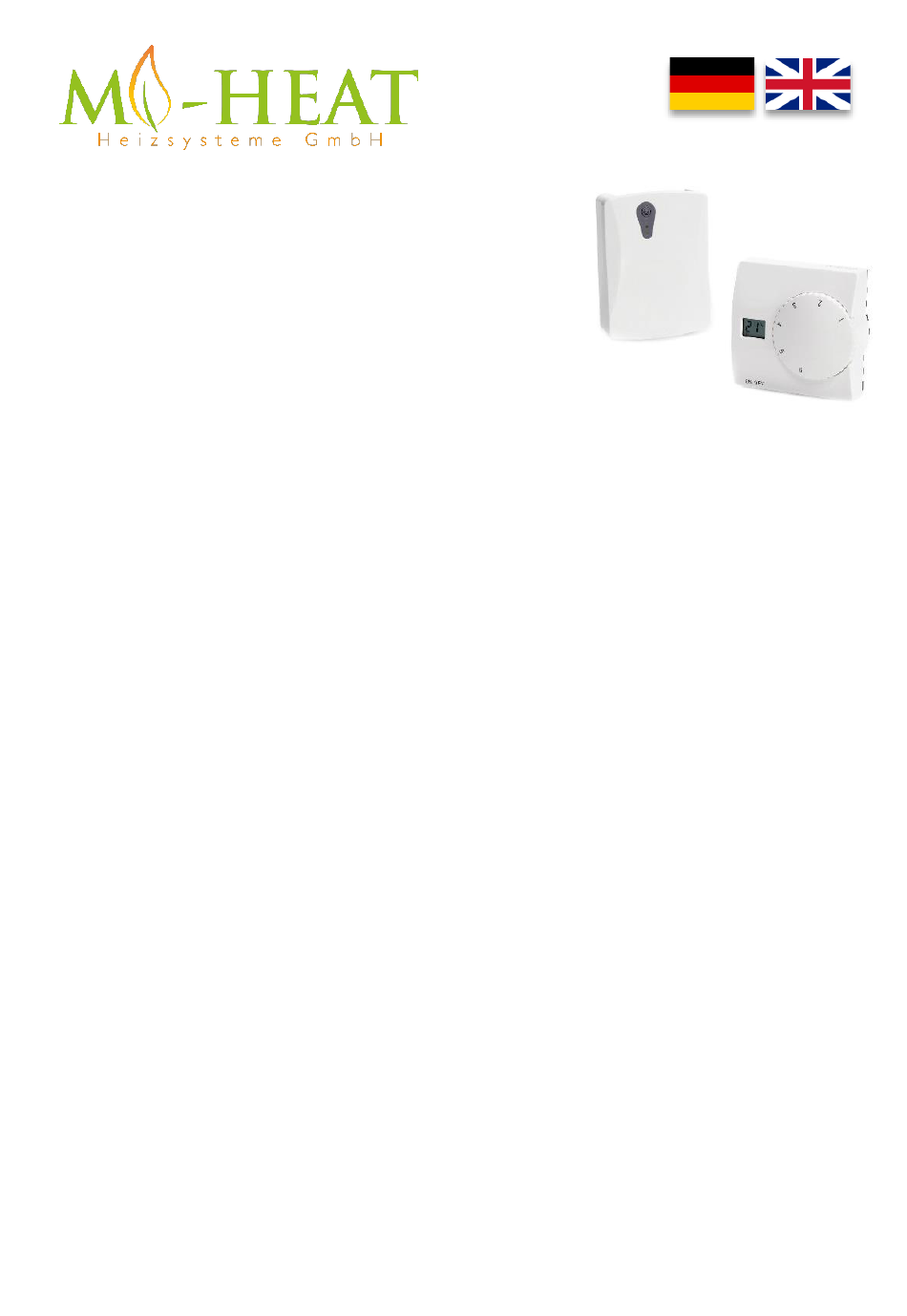

SAS816RF Thermostat
Vielen Dank das Sie sich für unser
SAS816RF Funk Aufputz Thermostat-Set
entschieden haben.
Der SAS816RF ist ein nicht programmierbarer Funk-Thermostat Set.
Dieses kann sowohl für wassergeführte oder elektrische Heizungslösungen eingesetzt werden. Die
Temperatur Überwachung erfolgt über den integrierten Sensor.
Eigenschaften:
•
LCD Display mit IST-Temperatur Anzeige
•
AN/AUS Schalter
•
Einfache Bedienung
•
Schnelle Installation
•
Potentialfreier Schaltausgang oder 230V
Technische Daten - Sender (Thermostat):
•
Montageart: Aufputz
•
Ausführung: Funk, batteriebetrieben
•
Frequenz: 868 MHz
•
Betriebsspannung: 2 x AA Batterien
•
Fühler: Intern
•
Temperaturregelbereich: 5-30°C
•
Display/Beleuchtung: Ja/Nein
•
Schalthysterese: +/-1°C
•
Frostschutz: Ja 5°C
•
IP Schutzart: IP21
•
Abmessungen (BxHxT): 86x86x32mm

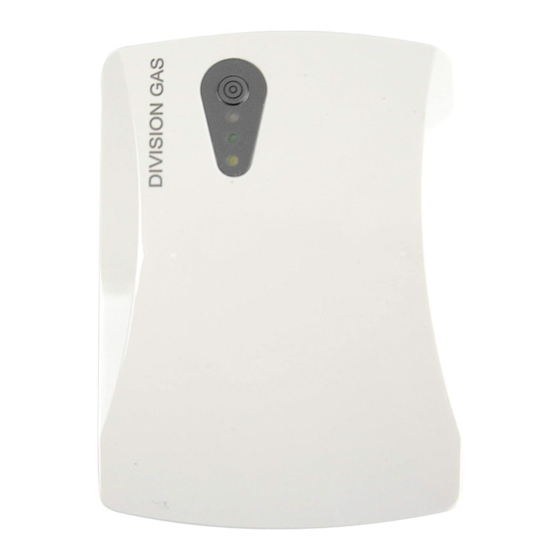

Technische Daten - Empfänger:
•
Montageart: Aufputz
•
Ausführung: Kabelgebunden
•
Betriebsspannung: 230V AC 50Hz
•
Schaltausgang 1: max. Schaltleistung: 16 (5) A
•
Schaltausgang 2: potentialfreier Ausgang (NC/NO,COM)
•
Frequenz: 868 MHz
•
Abmessungen (BxHxT): 109x84x29mm
Seite 1-6
Page 7-12
1
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Mi-Heat SAS816RF
Summary of Contents for Mi-Heat SAS816RF
- Page 1 Vielen Dank das Sie sich für unser SAS816RF Funk Aufputz Thermostat-Set entschieden haben. Der SAS816RF ist ein nicht programmierbarer Funk-Thermostat Set. Dieses kann sowohl für wassergeführte oder elektrische Heizungslösungen eingesetzt werden. Die Temperatur Überwachung erfolgt über den integrierten Sensor. Eigenschaften: •...
- Page 2 Wichtige Hinweise vor Inbetriebnahme: Bitte lesen Sie die vollständige Anleitung, bevor Sie mit der Installation des Thermostaten beginnen Das Thermostat muss von einer qualifizierten Person installiert werden Verwenden Sie den Thermostat nur wie in dieser Anleitung beschrieben Trennen Sie während der Installationsarbeiten immer die Stromversorgung Sicherheit: Beim Umgang mit Produkten, die mit elektrischer Spannung versorgt werden, sind die geltenden VDE- Vorschriften zu beachten, insbesondere VDE 0100, VDE 0550/0551, VDE 0700, VDE 0711 und VDE 0860.
- Page 3 Beschreibung Gerätetasten/LEDs Zeigt die aktuelle Raum-Temperatur. Wenn die Temperaturanzeige blinkt, wird die Soll- Temperatur angezeigt. Zeigt den Raumtemperaturmodus, das Thermostat verwendet den internen Temperatursensor (Der Fußbodentemperatur-Modus mit externen Sensor ist bei diesem Modell nicht verfügbar) Batterie-Symbol wird nur angezeigt, wenn die Batterie gewechselts werden sollte.
- Page 4 Beschreibung Gehäuse Empfänger Zum Öffnen des Empfänger-Gehäuses muss die rechts platzierte Schraube entfernet werden. Anschließend lässt sich die Gehäuseoberschale aushaken, die Wandmontage-Platte an der Wand montieren und der elektrische Anschluss durchführen. Inbetriebnahme Batterien in den Sender/Thermostaten einlegen Den Empfänger mit der 230V Spannungsversorgung verbinden. Den Verbraucher entsprechend der aktuell geltenden Vorschrift anschließen.
- Page 5 Beschreibung Anschlussklemmen 2 & 3 Eingangsklemme für die 230V/AC Versorgungsspannung des Thermostaten 1 & 4 Ausgangsklemme zum Anschluss des Verbrauchers NC/NO, COM potentialfreie Schaltausgang zum Spannungsfreien schalten S1 & S2 Anschluss externer Temperatursensor – wird bei diesem Modell nicht unterstützt Funk-Kopplung des Senders und Empfängers Der Sender/Thermostat ist ab Werk bereits mit dem Empfänger gekoppelt, sollten die Geräte aus irgendeinem Grund dennoch nicht aneinander angelernt sein, sind die folgenden Schritte durchzuführen...
- Page 6 Art und ihre Folgen übernehmen wir keinerlei Haftung. V1.0 (12/2020) Konformitätserklärung Hiermit erklärt Mi-Heat Heizsysteme GmbH, dass sich das Produkt TH213 in Übereinstimmung mit der RoHS-Richtlinie 2011/65/EU, der EMV-Richtlinie 2014/30/EU, der Niederspannungsrichtlinie 2014/35/EU und der Funkanlagen-Richtlinie 2014/53/EU befindet. Die ausführliche Entsprechenserklärung ist unter https://infrarot-fussboden.de...
- Page 7 Instruction manual SAS816 RF Thermostat Thank you for purchasing our SAS816 RF wall mounting thermostat. The SAS816RF is a non-programmable wireless thermostat set. It can be used for water-based and electric heating solutions. The temperature is monitored via the integrated sensor.
- Page 8 Important information before commissioning: Please read the complete instructions before starting to install the thermostat. The thermostat must be installed by a qualified person. Only use the thermostat as described in this manual. Always disconnect the power supply during installation work. Safety notes: When handling products which are supplied with electrical voltage, the applicable VDE regulations must be observed, in particular VDE 0100, VDE 0550/0551, VDE 0700, VDE 0711 and VDE 0860.
- Page 9 Description Device keys/LEDs Shows the current room temperature. When the temperature indicator flashes, the target temperature is displayed. Shows the room temperature mode, the thermostat uses the internal temperature sensor (the floor temperature mode with external sensor is not available on this model) The battery icon is only displayed when the battery needs to be replaced.
- Page 10 Description Housing Receiver To open the receiver housing, the screw on the right must be removed. Then the upper shell of the housing can be unhooked, the wall mounting plate mounted on the wall and the electrical connection carried out. Commissioning Insert batteries in the transmitter/thermostat Connect the receiver to the 230V power supply...
- Page 11 Description Terminals 2 & 3 Input terminal for the 230V/AC supply voltage of the thermostat 1 & 4 Output terminal for connecting the consumer NC/NO, COM potential-free switching output for voltage-free switching S1 & S2 Connection external temperature sensor - not supported on this model Radio coupling of transmitter and receiver The transmitter/thermostat is already paired with the receiver at the factory.
- Page 12 V1.0 (12/2020) Declaration of conformity Mi-Heat Heizsysteme GmbH hereby declares that the product TH213 is in compliance with the RoHS Directive 2011/65/EU, the EMC Directive 2014/30/EU, the Low Voltage Directive 2014/35/EU and the Radio Equipment Directive 2014/53/EU.
