VERWENDUNGSZWECK

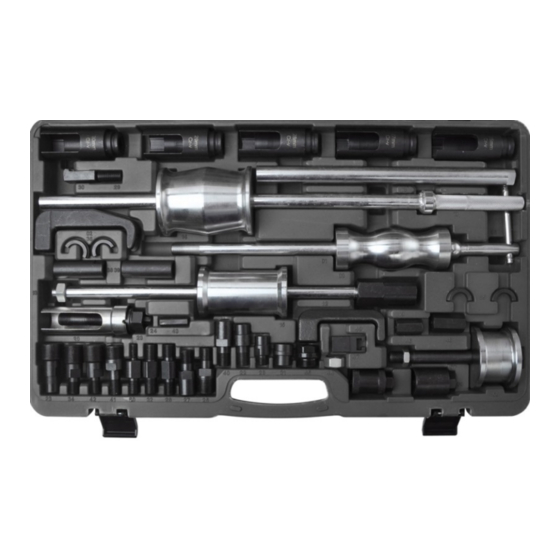

Dieses Werkzeug wurde konstruiert für die Demontage von Injektoren verschiedener Hersteller. Der Satz
beinhaltet eine Vielzahl an Adaptern für magnet- und piezogesteuerte Injektoren.
ACHTUNG
Bitte lesen Sie diese Bedienungsanleitung sorgfältig. Beachten Sie alle Warnungen und Hinweise.
Verwenden Sie das Produkt mit Sorgfalt und nur für den Zweck, für die es bestimmt ist. Nichtbeachtung
kann zu Materialschäden und / oder Personenschäden führen. Bitte bewahren Sie die Anleitung,
für zukünftiges Nachschlagen, an einem sicheren Ort auf.
SICHERHEITSHINWEISE
• Stellen Sie sicher, dass die örtlichen, allgemeinen Sicherheitsvorschriften bei der Verwendung des
Werkzeugs, eingehalten werden.
• Seien Sie immer vorsichtig bei der Arbeit an Kraftstoff-Systemen. Der Kraftstoff in der Kraftstoffleitung
kann unter Druck stehen, auch wenn der Motor nicht läuft.
• Diese Bedienungsanleitung dient der allgemeinen Werkzeuginformation.
• Verwenden Sie immer fahrzeugspezifische Service-Literatur, diese enthalten Daten, Reparatur- und
spezielle Warnhinweise.
• Verwenden Sie das Werkzeug nicht, wenn Teile fehlen oder beschädigt sind.
• Verwenden Sie dieses Werkzeug nur für Arbeiten, für die es ausgelegt ist.
• Sichern Sie das Fahrzeug vor Reparaturbeginn gegen versehentliches Starten. (Zündschlüssel
abziehen, Batterie abklemmen)
• Legen Sie das Werkzeug niemals auf die Fahrzeug-Batterie. Dies kann einen Kurzschluss
verursachen und zu Schäden am Werkzeugen und der Batterie führen und Personenschäden
verursachen.
• Arbeiten Sie nur in einem gut belüfteten Räumen. Kraftstoffdämpfe nicht einatmen.
• Tragen Sie während der Reparatur eine zugelassene Schutzbrille.
• Bei der Arbeit immer geeignete Kleidung tragen, um ein Hängenbleiben zu vermeiden. Tragen Sie
keine Schmuck und Binden Sie lange Haare zusammen.
• Halten Sie Kinder und andere unbefugte Personen vom Arbeitsbereich fern.
• Halten Sie immer einen Feuerlöscher in der Nähe bereit. Dieser muss geeignet sein für
kraftstoffbedingte, elektrische oder chemische Brände.
• Bei der Reparatur nicht Rauchen. Rauchen und offene Flamme kann zum Brand führen.
• Den Kraftstoffdruck vor der Demontage von Kraftstoffleitungen absenken.
• Beim Trennen und Verbinden von Kraftstoffleitungen immer einen Lappen zum Aufsaugen
austretender Kraftstoffe verwenden. Vermeiden Sie den Hautkontakt mit Kraftstoff.
• Austretenden Kraftstoff sofort binden und entsorgen.
• Pflegen Sie alle Werkzeug-Komponenten und halten Sie diese in einem guten und sauberen Zustand.
• Sicherstellen, dass nach erfolgter Reparatur alle Kraftstoffleitungen dicht sind und sich kein Werkzeug
mehr im Motorraum befindet.
• Werkzeuge immer im Koffer und an einem sicheren, trockenen und für Kindern nicht erreichbaren Ort
aufbewahren.
