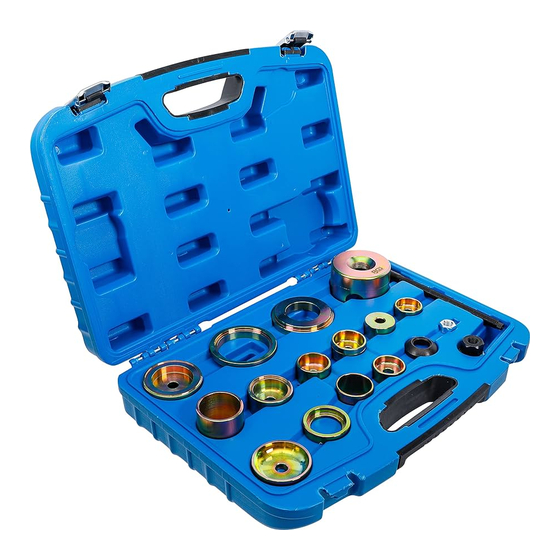

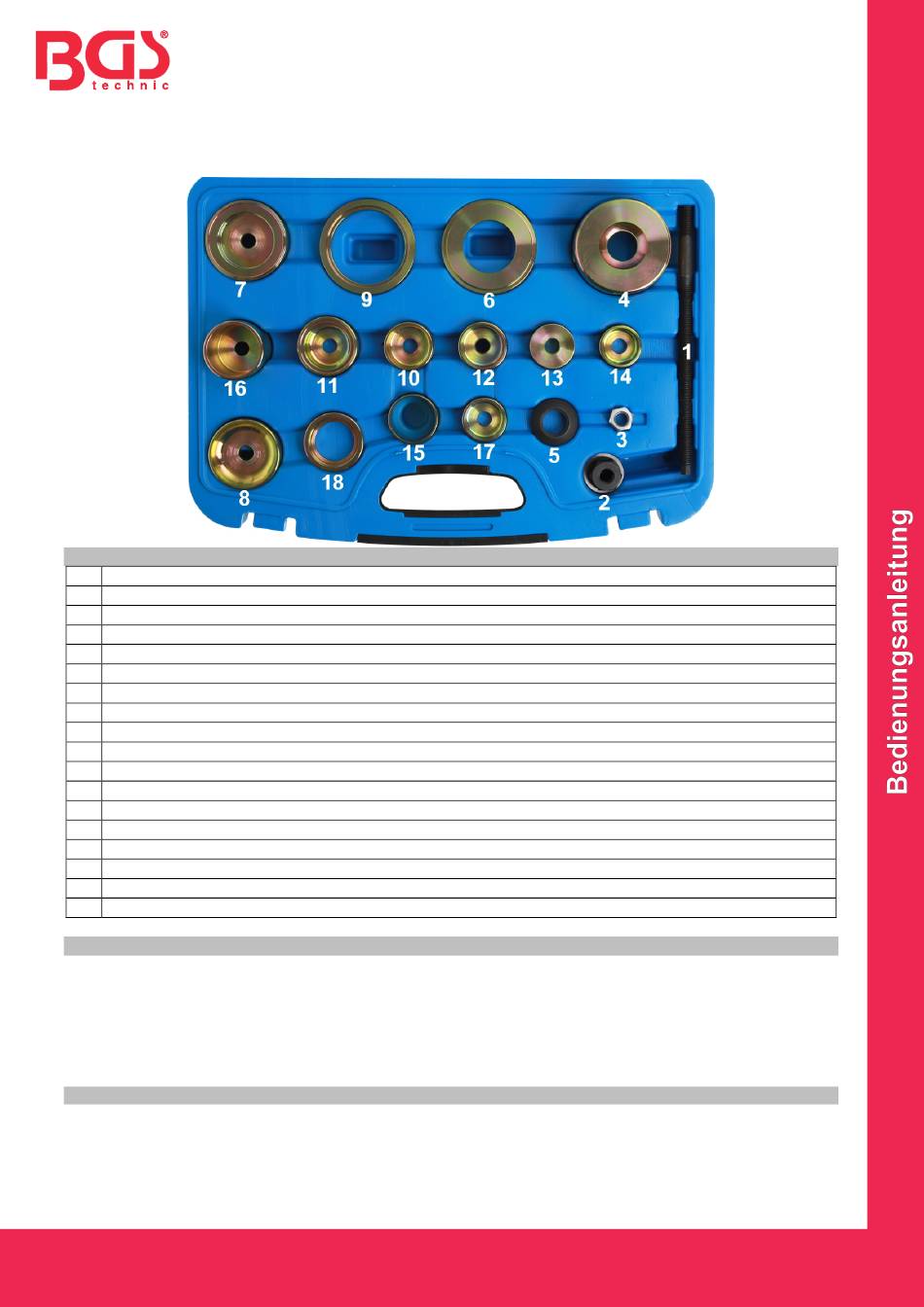

Silentlager-Werkzeug-Satz, für VAG, 18-tlg.
WERKZEUGE
1
Spindel M12x1,5 / 8 mm 6-kant
2
Spindelmutter M12x1,5 / SW24 / mit Lager
3
Gegenhaltemutter M12x1,5 / SW19
4
Glocke, ID 72 / AD 80 mm
5
Stützscheibe, für gelagerte Spindelmutter
6
Reduzierring, ID 44 mm / AD 80 mm
7
Druckscheibe, AD 59,5 mm
8
Druckscheibe, AD 67 mm / ID 46 mm
9
Reduzierring, ID 62 mm / AD 80 mm
10 Druckstück, AD 42 mm / 36,5 mm
11 Hülse, AD 49 mm / ID 42 mm
12 Druckstück, AD 38 mm / ID 33 mm
13 Druckstück, AD 37,5 mm / 19 mm lang
14 Druckstück, AD 36 mm / ID 30,5 mm
15 Hülse, AD 42 mm / ID 38 mm / 30 mm lang
16 Druckscheibe, AD 50 mm / ID 38 mm
17 Druckstück, AD 39,5 mm / ID 34,5 mm
18 Ring, AD 50 mm / ID 41 mm
ACHTUNG
Lesen Sie die Bedienungsanleitung und die enthaltenen Sicherheitshinweise aufmerksam durch, bevor Sie
das Produkt verwenden. Benutzen Sie das Produkt korrekt, mit Vorsicht und nur dem Verwendungszweck
entsprechend. Nichtbeachtung der Sicherheitshinweise kann zu Schäden, Verletzungen und Erlöschen
der Gewährleistung führen. Bewahren Sie diese Anleitungen für späteres Nachlesen an einem sicheren
und trockenen Ort auf. Legen Sie die Bedienungsanleitung bei, wenn Sie das Produkt an Dritte
weitergeben.
VERWENDUNGSZWECK
Dieser Werkzeugsatz dient zum Austausch der Silentlager an Achslenker / Längslenker,
Radlagergehäuse, Querlenker unten / innen und ermöglicht das Erneuern der Silentlager am Fahrzeug, im
eingebauten Zustand. Die Werkzeuge sind passend für folgende VAG Fahrzeuge:
VW: Golf 5 Plus / Variant / 4-Motion Bj. 2005-2012, Jetta / Syncro Bj. 2006-2012, Scirocco Bj. 2009-2012,
Beetle Bj. 2012-, Eos Bj. 2006-2012, Seat: Altea Bj. 2004-2012, Leon Bj. 2006-2012, Toledo Bj. 2005-
2009 und Audi: A3 / S3 Bj. 2004-2012, TT / TTS Coupe/Roadster Bj. 2007-2012.
