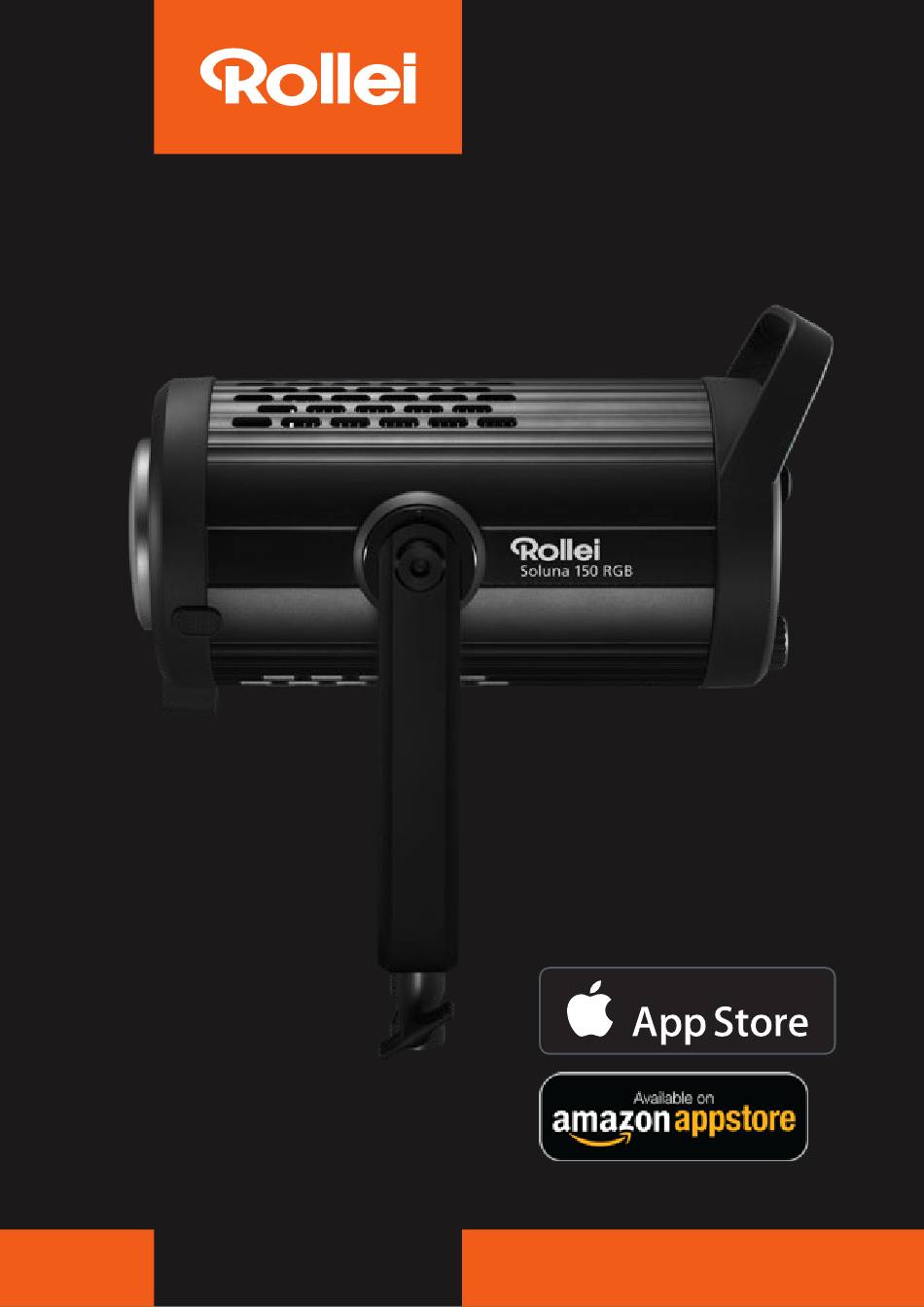

- Page 1 Soluna 150 RGB LED-Dauerlicht | Continuous LED light Erhältlich im ANLEITUNG AUF DEUTSCH MANUAL IN ENGLISH www.rollei.de...
-
Page 2: Table Of Contents
Beleuchtungsstärkemessung ....7 Beschreibung der Funktion ....8 Rollei Studio App / Studio App / Bluetooth * ..12 ®... - Page 3 Function Description ......24 Rollei Studio App / Studio App / Bluetooth * ..12 ®...
-
Page 4: Vor Dem Ersten Gebrauch
Vor dem ersten Gebrauch Lesen Sie vor dem ersten Gebrauch die Bedienungsanleitung und die Sicherheitshinweise aufmerksam durch. Bewahren Sie die Bedienungsanleitung zusammen mit dem Gerät für den späteren Gebrauch auf. Sollten andere Personen dieses Gerät nutzen, so stellen Sie ihnen diese Anleitung zur Verfügung. Wenn Sie das Gerät an Dritte weitergeben, gehört diese Anleitung zum Gerät und muss mitgeliefert werden. -
Page 5: Lieferumfang
Lieferumfang – Soluna 150 RGB – Reflektor mit 70 Grad – Schutzkappe – Transporttasche – Netzteil – Stromkabel für Netzteil – Bedienungsanleitung... -
Page 6: Übersicht
Übersicht Verriegelungsknopf Lichteffekt-Pause / Lichteffekt- U-Halterung Wiedergabe-Knopf U-Halterung Netzanschlussbuchse Zoom-LED-Leuchte Zoom-LED-Knopf Schirm-Halterung Benutzerdefinierte Verriegelung des Lichtstativs Lichteffektmodus-Taste Menütaste HSI-Modus-Taste Lichteffekt-Drehknopf Funktionsknopf CCT-Modus-Taste Ein-/Ausschalter 11 12 DEUTSCH... -
Page 7: Beleuchtungsstärkemessung
Beleuchtungsstärkemessung Die Messung von ungebündeltem Licht wird standardmäßig ohne Reflektoren durchgeführt. Der lineare Abstand von der LED-Lichtquel- le zum Beleuchtungsstärkemesser beträgt 1 Meter. Wenn der Einstrahlungswinkel des Reflektors kleiner und dessen Tiefe tiefer wird, dann wird das Licht gebündelt. Das Zentrum des Lichts ist sehr hell, der umgebende Schein erscheint gedämpft. -
Page 8: Beschreibung Der Funktion
Sie den Ein-/Ausschalter [15] 1,5 Sekun- den lang gedrückt, um das Gerät einzuschalten. 2. Optionaler Akku-Betrieb*: Das Soluna 150 RGB kann optional über den Soluna-V-Mount- Akku-Adapter betrieben werden. Stecken Sie dazu ein Ende des Kabels in den Akku-Adapter und... - Page 9 Beschreibung der Funktion CCT-Modus Drücken Sie kurz die CCT-Modus-Taste [14] um in den CCT-Modus zu gelangen. Drücken Sie nun kurz den Funktionsknopf [13], der ausgewählte Wert leuchtet nun grün auf. Wenn das Symbol grün leuchtet, können Sie den Einstellungswert mit dem Funktionsknopf [13] einstellen und mit anschließendem Druck auf den Funktionsknopf [13] bestätigen.
- Page 10 Beschreibung der Funktion – Impuls CCT: 2.700 K–7.500 K / Frq: 1–10 – Impuls HUE: 0–359 / Frq: 1–10 – Blitzlicht CCT: 2.700 K–7.500 K / Frq: 1–10 – Blitzlicht HUE: 0–359 / Frq: 0–9 – Zyklus CCT: 2.700 K–7.500 K / Frq: 1–10 –...
- Page 11 Beschreibung der Funktion Lichteffekt-Modus Drücken Sie kurz den Lichteffekt-Drehknopf [7], um in den Lichteffektmodus zu gelangen und schalten Sie abwechselnd verschiedene Lichteffektmodi ein. Drücken Sie kurz den Funktionsknopf [13], und der ausgewählte Wert leuchtet nun grün auf. Wenn das Sym- bol grün wird, stellen Sie den Wert mit dem Funktionsknopf [13] ein, und drücken Sie ihn kurz, um zu bestätigen.
-
Page 12: Rollei Studio App / Studio App / Bluetooth
Verbindung mit dem Smartphone 1. Aktivieren Sie Bluetooth an Ihrem Smartphone. ®* 2. Schalten Sie das Rollei Soluna 150 RGB ein und aktivieren Sie im Ein- stellungsmenü Bluetooth ® 3. Öffnen Sie die „Rollei Studio“ App, die Verbindung mit dem Smart- phone wird automatisch hergestellt. -
Page 13: Zoom-Regler
Rollei Studio App / Studio App / Bluetooth ® Hinweis: Soll ein anderes Smartphone als bisher zur Nutzung des Dauerlichts verwendet werden, so muss zunächst die Verbindung zum vorigen Smartphone unterbrochen werden und das Dauerlicht aus den Einstellungen in der App auf dem vorherigen Smartphone gelöscht werden. -
Page 14: Technische Daten
Technische Daten Soluna 150 RGB Leistung 150 W Leistungsregelung Leistung 0 – 100% in 1% Schritten Vollfarbmodus (HSI) 0 – 359 CCT-Modus 2 – 700 K – 7.500 K Beleuchtungsstärke 15.400 lx (0,5 m) | > 3856 lx (1 m) (ohne Reflektor, gemessen bei 5.500 K) - Page 15 Das Reproduzieren dieser Bedienungsanleitung – auch auszugsweise – ist nicht gestattet. *Die Bluetooth -Wortmarke und Logos sind eingetragene Warenzeichen der Bluetooth SIG, ® Inc. und die Verwendung dieser Marken durch Rollei erfolgt unter Lizenz. Andere Waren- zeichen und Handelsnamen sind Eigentum ihrer jeweiligen Inhaber.
-
Page 16: Sicherheitshinweise
Sicherheitshinweise Gefahr durch elektrischen Strom! Fehlerhafte elektrische Installationen oder eine übermäßige Netzspan- nung können Stromschlag verursachen. – Schließen Sie das Produkt nur dann an, wenn die Netzspannung der Steckdose mit den Angaben auf dem Typenschild übereinstimmt. – Das Produkt an eine leicht zugängliche Steckdose anschließen, damit Sie es bei Problemen schnell vom Netz trennen können. - Page 17 Sicherheitshinweise Achtung! – Niemals das Netzkabel als Tragegriff benutzen. – Produkt und Zubehör von offenen Flammen, heißen Oberflächen und leicht entflammbaren Materialien fernhalten. – Verlegen Sie das Netzkabel so, dass es keine Stolpergefahr darstellt. – Knicken Sie das Netzkabel nicht und legen Sie es nicht über scharfe Kanten.
- Page 18 Sicherheitshinweise – Filmen Sie weder Auto-, Bus-, Fahrrad-, Motorradfahrer noch Zug- führer während der Fahrt mit diesem Produkt. Der Fahrer kann geblendet werden und so einen Unfall verursachen. Dieses gilt auch für nicht aufgeführte Personen oder Gruppen, wenn durch eine mögliche Blendung ein Unfall verursacht werden könnte.
-
Page 19: Entsorgung
Informationen zu Sammelstellen, die Altgeräte kosten- los entgegennehmen, erhalten Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Konformität Hiermit erklärt die Rollei GmbH & Co. KG, dass der Funkanlagentyp „Rollei Soluna 150 RGB“ der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitäts- erklärung ist unter folgender Internetadresse verfügbar: www.rollei.de/egk/soluna150rgb... -
Page 20: Before The First Use
Before the First Use Read the operating instructions and the safety instructions carefully before using the device for the first time. Keep the operating instructions together with the device for future use. If other people use this device, make this manual availa- ble to them. -
Page 21: What's In The Box
What‘s in the Box – Soluna 150 RGB – Reflector with 70 degree – Protective cap – Carrying bag – Power supply unit – Power cable for power supply unit – User manual... -
Page 22: Overview
Overview Locking button Light effect pause / light effect U-bracket replay button U-bracket Power socket Zoom LED light Zoom LED button Umbrella holder Custom light effect mode Light stand lock button Menu button HSI mode button Light effect knob Function button CCT mode button On/Off switch 11 12... -
Page 23: Illuminance Measurement
Illuminance Measurement The measurement of unconcentrated light is standard without reflec- tors, the linear distance from the LED light source to the illuminance meter is 1 meter. When the angle of incidence of the reflector becomes smaller and its depth deeper, the light is bundled. The centre of the light is very bright, the surrounding glow appears dimmed. -
Page 24: Function Description
[15] for 1.5 seconds to switch on the unit. 2. Optional battery operation*: The Soluna 150 RGB can optionally be operated via the Soluna V-Mount battery adapter. To do this, plug one end of the cable into the... - Page 25 Function Description CCT mode Briefly press the CCT mode button [14] to enter CCT mode. Now briefly press the function knob [13], the selected value now lights up green. When the symbol lights up green, you can adjust the setting value with the function knob [13] and confirm by pressing the function knob [13] afterwards.
- Page 26 Function Description – Pulse CCT: 2,700 K–7,500 K / Frq: 1–10 – Pulse HUE: 0–359 / Frq: 1–10 – Flash CCT: 2,700 K–7,500 K / Frq: 1–10 – Flash HUE: 0–359 / Frq: 0–9 – Cycle CCT: 2,700 K–7,500 K / Frq: 1–10 –...
- Page 27 Function Description Light effect mode Briefly press the light effect knob [7] to enter light effect mode and alternately switch on different light effect modes. Briefly press the function knob [13] and the selected value now lights up green. When the symbol turns green, set the value with the function knob [13] and press it briefly to confirm.
- Page 28 Available on the *The Bluetooth word mark and logos are registered trademarks of Bluetooth SIG, Inc. and ® any use of such marks by Rollei is under licence. Other trademarks and trade names are the property of their respective owners. ENGLISH...
-
Page 29: Zoom Control
Rollei Studio App / Studio App / Bluetooth ® Note: If a different smartphone than before is to be used to use the permanent light, the connection to the previous smartphone must first be interrupted and the permanent light must be deleted from the settings in the app on the previous smartphone. -
Page 30: Technical Data
Technical Data Soluna 150 RGB Power 150 W Power control Power 0 – 100% in 1% steps Full colour mode (HSI) 0 – 359 CCT mode 2 – 700 K – 7,500 K Illuminance 15,400 lx (0.5 m) | > 3856 lx (1 m) - Page 31 – even in part – is not permitted. *The Bluetooth word mark and logos are registered trademarks of the Bluetooth SIG, Inc. ® and any use of such marks by Rollei is under licence. Other trademarks and trade names are the property of their respective owners.
-
Page 32: Safety Instructions
Safety Instructions Danger from electric current! Faulty electrical installations or excessive mains voltage can cause electric shock. – Only connect the product if the mains voltage of the socket corre- sponds to the specifications on the type plate. – Connect the product to an easily accessible power outlet so that you can quickly disconnect it from the mains in case of problems. - Page 33 Safety Instructions Caution! – Never use the mains cable as a carrying handle. – Keep the product and accessories away from naked flames, hot surfaces and easily flammable materials. – Lay the mains cable in such a way that it does not present a tripping hazard.
- Page 34 Safety Instructions – Do not film car, bus, bicycle, motorbike or train drivers while driving this product. The driver may be blinded and cause an accident. This also applies to unlisted persons or groups if possible glare could cause an accident. –...
-
Page 35: Disposal
Conformity Herewith the Rollei GmbH & Co. KG hereby declares that the radio sys- tem type ”Rollei Soluna 150 RGB“ complies with Directive 2014/53/EU. The complete text of the EU Declaration of Confor- mity can be downloaded at the following Internet address: www.rollei.com/egk/soluna150rgb... - Page 36 Rollei GmbH & Co. KG In de Tarpen 42 22848 Norderstedt Service Hotline: +49 40 270750277 /rollei.foto.de @rollei_de www.rollei.com...
