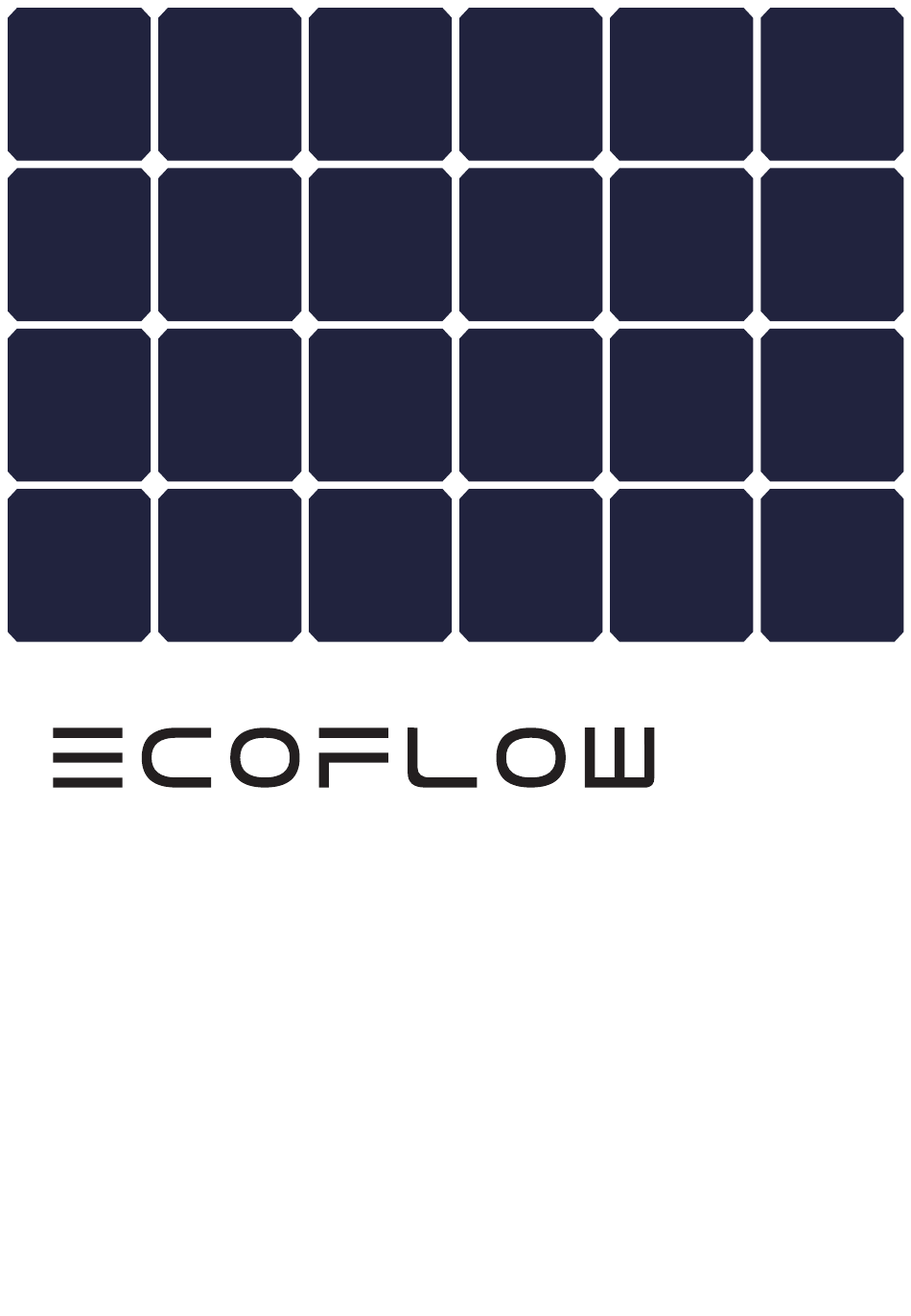

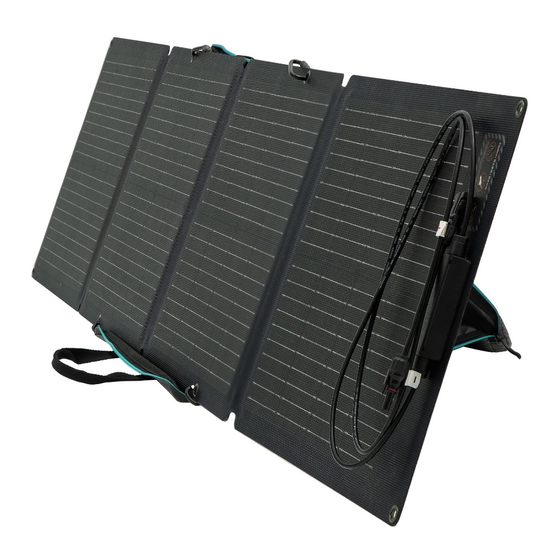

- Page 1 S O L AR PANE L Contact Us: ecoflow.com NA/LA/APAC/MEA: support@ecoflow.com EU: support.eu@ecoflow.com AU: support.au@ecoflow.com...
-
Page 3: How It Works
Solar Panel Snap Hook User Manual Solar Charging and kickstand & Warranty Card Cable MC4 Output Controller How It Works EcoFlow DELTA (Sold Separately) XT60 Solar Charging Cable INPUT PORT EcoFlow RIVER Solar Panel (Sold Separately) EcoFlow DELTA (Sold Separately) - Page 4 Your Solar Setup...
- Page 5 Solar Panel Adapter Cable This cable can only be used for connection between solar panels and energy storage. It is prohibited to be used for interconnection between solar panels or other connection purposes. To harvest solar energy most efficiently, try to ensure that the sun's rays hit the panel at a 90° angle and that the panel is not shaded.
- Page 6 The kickstand feature should only be used before 10:00 am or after 2:00 pm. To use the product during the midday sun, simply place the solar panel flat on the ground. Speed Up Solar Charging Wire solar panels in parallel (refer to the figure below) 1.
- Page 7 1. Snap the male connector of one solar panel into the female connector of the other respectively to wire the three solar panels Supported in series. 110W Product 2. Wire the two connectors that are unwired in step 1 with the Solar Charging Cable (MC4 to XT60 cable) respectively.
- Page 8 Things to Remember When Using Solar Panel 1. As the efficiency of solar panels depends upon light intensity and the tilt angle used, the charging power of the panel may be affected by a number of factors such as weather conditions, seasonal changes and location.
- Page 9 This depends first and foremost on weather conditions. Generally speaking, on a clear day with no clouds in the sky, sunlight hitting the panel at a 90° angle usually generates 80W–90W of power in the 110W panel. (Current light conditions are normally 800W–900W/m² (74.3W–83.6W/ft²) with a panel temperature of 50°C (122°F) under test conditions.
- Page 10 This means that when the panels are connected in series, the current will be limited to that of the lower solar panel which cause the power of 110W solar panel can’t be released entirely, resulting in a 1+1<2 scenario.
-
Page 11: Technical Specifications
Technical Specifications 110W Solar Panel Rated Power: 110 W(+/-5 W)* Open Circuit Voltage: 21.8 V Running Voltage: 18.4 V Short Circuit Current: 6.5 A Running Current: 6.0 A Efficiency: 22.8 % Cell Type: Monocrystalline silicon Connector type: MC4 General Solar Panel: Approximately 8.8 lbs (4 KG) Unfolded Dimensions: 16.5*70.3*1.0 in(42.0*178.5*2.5 cm) -
Page 13: Solar Panel
SOLARPANEL Kontakt: ecoflow.com NA/LA/APAC/MEA: support@ecoflow.com EU: support.eu@ecoflow.com AU: support.au@ecoflow.com... -
Page 15: Im Lieferumfang Enthalten
Im Lieferumfang enthalten Schutzhülle Solarpanel 4 Karabiner- Benutzerhand- Solarladekabel und klappbare haken buch und Seitenstütze Garantiekarte MC4-Ausgangsregler Funktionsweise EcoFlow DELTA (separat erhältlich) XT60 Solarladekabel EINGANG EcoFlow RIVER Solarpanel (separat erhältlich) EcoFlow DELTA (separat erhältlich) Solarpanel EcoFlow RIVER (separat erhältlich) - Page 16 Aufstellung des Solarpanels...
- Page 17 Solarpanel MC4- Adapterkabel Dieses Kabel darf nur für die Verbindung zwischen Solarpanel und Energiespeicher verwendet werden.Es ist verboten, sie für die Zusammenschaltung von Solarpanel oder für andere Anschlusszwecke zu verwenden. Damit die Sonnenenergie möglichst effizient genutzt werden kann, stellen Sie sicher, dass die Sonnenstrahlen in einem Winkel von 90°...
- Page 18 Die Seitenstütze sollte nur vor 10:00 Uhr Mittag oder nach 14:00 Uhr verwendet werden. Um das Modul in der Mittagssonne zu später früher verwenden, legen Sie es einfach flach Nachmittag Morgen auf den Boden. Beschleunigung der Solarladung Parallelschaltung von Solarpanelen (siehe Abbildung unten) 1.
- Page 19 Reihenschaltung von Solarpanelen Max. Anzahl der mit unterstützten (siehe Abbildung unten) Produkten in Reihe geschalteten 1. Stecken Sie den Stecker eines Solarpanels in die Buchse Module eines anderen, um drei Solarpanele in Reihe zu schalten. 2. Verbinden Sie die beiden in Schritt 1 nicht verdrahteten Unterstütztes 110 W Steckverbinder jeweils mit dem Solar-Ladekabel (MC4-zu-...
- Page 20 Wichtige Hinweise für die Verwendung von Solarpanelen 1. Da der Wirkungsgrad von Solarpanelen von der Lichtintensität und dem Neigungswinkel abhängt, kann die Ladeleistung des Moduls durch eine Reihe von Faktoren wie Wetter, Jahreszeit und Standort beeinflusst werden. Die Installation und der Anschluss dieses Produkts sollten streng gemäß den Anweisungen im Benutzerhandbuch erfolgen.
- Page 21 FAQ-Bereich Erzeugt das 110-W-Solarpanel volle 110 W Leistung? In den meisten Fällen ist es normal, dass ein Solarpanel nicht seine volle Nennleistung liefert. Einige der Gründe dafür sowie einige Vorschläge, wie Sie sich dem Nennleistungswert nähern, sind unten aufgeführt. 1. Lichtintensität: Die Lichtmenge, die auf das Modul trifft, führt zu Schwankungen der Ausgangsleistung. Es ist wahrscheinlicher, dass Sie eine Nennausgangsleistung erzielen, die nahe an der unter Testbedingungen erreichten ist, wenn Sie das Produkt statt morgens oder am nachmittags an einem wolkenlosen Tag in der Mittagssonne verwenden.
- Page 22 Ja, aber nur bestimmte Typen. Die verwendete Powerstation muss mit den MC4-Standards kompatibel sein, damit sie ordnungsgemäß funktioniert. Darüber hinaus bieten Powerstations anderer Marken möglicherweise nicht die gleichen Kompatibilitätsstufen wie Powerstations der Marke EcoFlow, haben möglicherweise niedrigere Nennleistungen und bieten möglicherweise nicht dieselbe Leistung.
-
Page 23: Technische Spezifikationen
Technische Spezifikationen 110-W-Solarpanel Nennleistung: 110 W (+/-5 W)* Leerlaufspannung: 21,8 V Betriebsspannung: 18,4 V Kurzschlussstrom: 6,5 A Betriebsstrom: 6,0 A Wirkungsgrad: 22,8 % Zellentyp: Monokristallines Silizium Steckertyp: MC4 Allgemeines Solarpanel: ca. 8,8 lbs (4 kg) Abmessungen (entfaltet): 16,5 × 70,3 × 1,0 Zoll (42,0 × 178,5 × 2,5 cm) Abmessungen (gefaltet): 16,5 × 18,9 × 1,0 Zoll (42,0 × 48 × 2,5 cm) Garantie: 12 Monate Tests und Zertifizierungen *Standardtestbedingungen: 1000 W/m², 1,5 AM, 25 °C... -
Page 25: Panneau Solaire
PANNEAU SOLAIRE Contactez-nous : ecoflow.com NA/LA/APAC/MEA: support@ecoflow.com EU: support.eu@ecoflow.com AU: support.au@ecoflow.com... -
Page 27: Contenu De La Boîte
Panneau solaire Mousqueton Manuel Câble de charge protection x 4 d'utilisation et solaire et support carte de garantie Contrôleur de sortie MC4 Fonctionnement EcoFlow DELTA (vendue séparément) XT60 Câble de charge solaire PORT EcoFlow RIVER D'ENTRÉE Panneau solaire (vendue séparément) EcoFlow DELTA (vendue séparément) Panneau solaire EcoFlow RIVER... - Page 28 Votre configuration solaire...
- Page 29 Panneau solaire Câble adaptateur Ce câble ne peut être utilisé que pour la connexion entre les panneaux solaires et le stockage d'énergie.Il est interdit de l'utiliser pour l'interconnexion entre les panneaux solaires ou pour d'autres types de connexion. Pour recueillir l'énergie solaire le plus efficacement possible, assurez-vous que les rayons du soleil frappent le panneau à...
- Page 30 La fonction support ne doit être midi utilisée qu'avant 10h00 et après 14h00. Pour utiliser le produit vers midi, placez fin d'après- tôt le simplement le panneau solaire à plat midi matin sur le sol. Accélération de la charge solaire Câblage des panneaux solaires en parallèle (reportez-vous à...
- Page 31 Câblage des panneaux solaires en série Nombre max. de panneaux (reportez-vous à l'image ci-dessous) connectés en série aux produits 1. Engagez le connecteur mâle de l'un des panneaux solaires pris en charge dans le connecteur femelle respectif de l'autre panneau, afin de brancher les trois panneaux solaires en série.
- Page 32 Points à retenir lors de l'utilisation du panneau solaire 1. L'efficacité des panneaux solaires dépendant de l'intensité lumineuse et de l'angle d'inclinaison utilisé, la puissance de charge du panneau peut être affectée par de nombreux facteurs, par exemple les conditions climatiques, les changements saisonniers et l'emplacement. L'installation et le raccordement de ce produit doivent être effectués en respectant scrupuleusement les instructions du manuel d'utilisation.
-
Page 33: Foire Aux Questions
Foire aux questions Le panneaux solaires 110 W génère-t-il une puissance totale de 110 W ? Dans la plupart des cas, il est normal qu'un panneau solaire ne fournisse pas la totalité de sa puissance nominale. Certaines des raisons pour lesquelles cela se produit, ainsi que quelques suggestions pour se rapprocher de la puissance nominale, sont présentées ci-dessous. - Page 34 EcoFlow. Puis-je connecter les panneaux solaires 110 W avec des panneaux solaires d’une autre taille en série ?
-
Page 35: Spécifications Techniques
Spécifications techniques Panneaux solaire 110 W Puissance nominale : 110 W (+/-5 W)* Tension de circuit ouvert : 21,8 V Tension de fonctionnement : 18,4 V Courant de court-circuit : 6,5 A Courant de fonctionnement : 6,0 A Rendement : 22,8 % Type de cellule : silicium monocristallin Type de connecteur : MC4 Généralités Panneau solaire : environ 4 kg Dimensions une fois déplié : 42,0*178,5*2,5 cm Dimensions une fois plié :... - Page 37 СОЛНЕЧНАЯ ПАНЕЛЬ Контакты: ecoflow.com NA/LA/APAC/MEA: support@ecoflow.com EU: support.eu@ecoflow.com AU: support.au@ecoflow.com...
-
Page 39: Комплект Поставки
Руководство Кабель для зарядки подставка панель пользователя и от солнечных гарантийный талон панелей Выходной контроллер MC4 Как это работает EcoFlow DELTA (продается отдельно) XT60 Кабель для зарядки от ВХОДНОЙ ПОРТ солнечных панелей EcoFlow RIVER Солнечная (продается отдельно) панель EcoFlow DELTA (продается... - Page 40 Установка вашей солнечной панели...
- Page 41 Солнечная панель Кабель- адаптер Этот кабель можно использовать только для соединения между солнечными панелями и накопителями энергии. Запрещается использовать его для соединения между солнечными панелями или для других целей подключения. Для более эффективного аккумулирова- ния солнечной энергии убедитесь, что солнечные лучи падают на панель под углом...
- Page 42 Подставку следует использовать Полдень только до 10:00 или после 14:00. Чтобы использовать солнечную панель днем, Ранний Раннее просто положите ее на землю. вечер утро Ускорение зарядки от солнечных панелей Параллельное соединение солнечных панелей (см. рисунок ниже) 1. Соедините плюсовые полюса двух солнечных панелей с помощью...
- Page 43 Макс. кол-во панелей, Последовательное соединение солнечных панелей последовательно подключенных (см. рисунок ниже) к поддерживаемым продуктам 1. Вставьте штекерный разъем одной солнечной панели Поддерживаемые в гнездовой разъем другой солнечной панели для 110 Вт последовательного соединения трех солнечных панелей. продукты 2. Подключите к двум разъемам, которые не были подключены на RIVER mini этапе...
- Page 44 Что нужно помнить при использовании солнечной панели 1. Поскольку эффективность солнечных панелей зависит от интенсивности светового излучения и угла наклона, на зарядную мощность панели могут влиять различные факторы, такие как погодные условия, сезонные изменения и местоположение. Установка и подключение данного устройства должны выполняться строго в соответствии...
-
Page 45: Часто Задаваемые Вопросы
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ Генерирует ли солнечная панель мощностью 110 Вт полную мощность 110 Вт? В большинстве случаев солнечная панель не достигает своей полной номинальной мощности. Ниже описаны некоторые причины, по которым это происходит, а также приводятся некоторые рекомендации, которые помогут вам приблизиться к номинальной мощности. 1. - Page 46 Да, но только определенного типа. Для правильной работы используемая энергетическая станция должна быть совместима со стандартами MC4. Кроме того, энергетические станции других брендов могут не обеспечивать такой же уровень совместимости, как энергетические станции EcoFlow, иметь более низкую номинальную мощность и не обеспечивать такой же уровень производительности.
-
Page 47: Технические Характеристики
Технические характеристики Солнечная панель 110 Вт Номинальная мощность: 110 Вт (+/-5 Вт)* Напряжение при разомкнутой цепи: 21,8 В Рабочее напряжение: 18,4 В Ток короткого замыкания: 6,5 А Рабочий ток: 6,0 А Эффективность: 22,8% Тип элемента: монокристаллический силикон Тип разъема: MC4 Общие характеристики Солнечная панель: прибл. 8,8 фунта (4 кг) Размеры...
