Summary of Contents for Power Fist 8682817

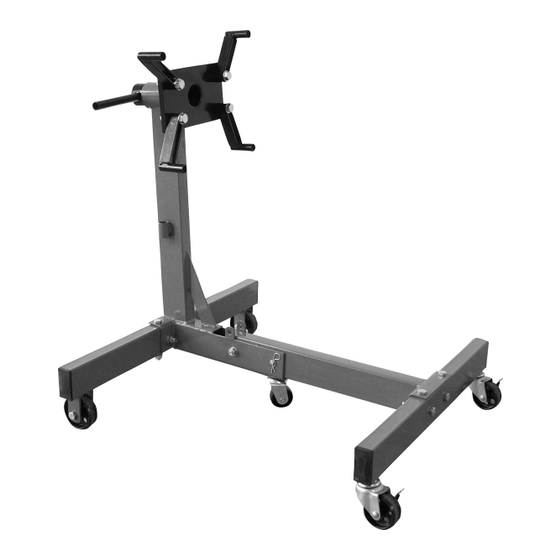

- Page 1 V4.0 8682817 1,500 lb Folding Engine Stand User Manual Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 2: Specifications
8682817 1,500 lb Folding Engine Stand V4.0 1,500 lb Folding Engine Stand SPECIFICATIONS Max. Weight Capacity 1,500 lb Base Size (L x W) 31-1/2 x 32-1/4 in. Overall Height 34-7/16 in. Head Plate Size (L x W) 5-7/8 x 9-13/16 in. -
Page 3: Work Area
V4.0 1,500 lb Folding Engine Stand 8682817 WARNING! This notice indicates a specific hazard or unsafe practice that could result in severe personal injury or death if the proper precautions are not taken. CAUTION! This notice indicates a potentially hazardous situation that may result in minor or moderate injury if proper practices are not taken. -
Page 4: Personal Precautions
8682817 1,500 lb Folding Engine Stand V4.0 PERSONAL PRECAUTIONS Control the tool, personal movement and the work environment to avoid personal injury or damage to tool. Do not operate any tool when tired or under the influence of drugs, alcohol or medications. -
Page 5: Assembly And Installation
V4.0 1,500 lb Folding Engine Stand 8682817 11. Make sure there is enough clearance around the engine stand and the load for movement. 12. Check to ensure that all applicable bolts and nuts are firmly tightened. 13. If the engine stand needs repairing or any parts need to be replaced, have it repaired by an authorized service technician. -
Page 6: Operation
8682817 1,500 lb Folding Engine Stand V4.0 Lift the moveable arm to make sure it rotates smoothly. Lay it down again and insert a pin (#17) through the front bolt holes and secure with an R-pin (#16). Slide a washer (#14) onto each M14x65 bolt (#19). Insert each bolt through a mounting arm (#21), then the mounting plate (#22). -
Page 7: Troubleshooting
V4.0 1,500 lb Folding Engine Stand 8682817 Maintain the tool’s labels and name plates. These carry important information. If unreadable or missing, contact Princess Auto Ltd. for replacements. WARNING! Only qualified service personnel should repair the tool. An improperly repaired tool may present a hazard to the user and/or others. -
Page 8: Parts Breakdown
8682817 1,500 lb Folding Engine Stand V4.0 PARTS BREAKDOWN PARTS LIST DESCRIPTION 12 3 in. Caster 13 Spring Washer Ø12 Handle 14 Front Beam Handle Sleeve 15 Movable Leg Post 16 R-pin Rear Beam 17 Pin Bolt M12x105 18 Rubber Pad... - Page 9 V4.0 1,500 lb Folding Engine Stand 8682817 Visit www.princessauto.com for more information...
- Page 10 8682817 1,500 lb Folding Engine Stand V4.0 For technical questions call 1-800-665-8685...
- Page 11 V4,0 8682817 Support pliant pour moteur, 1 500 lb Manuel d'utilisateur Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 12: Spécifications
8682817 Support pliant pour moteur, 1 500 lb V4,0 Support pliant pour moteur, 1 500 lb SPÉCIFICATIONS Capacité pondérale max. 1 500 lb Dimension de base (long. x larg.) 31 1/2 x 32 1/4 po Hauteur hors tout 33 7/16 po Taille de plaque de tête (long. -
Page 13: Aire De Travail
V4,0 Support pliant pour moteur, 1 500 lb 8682817 DANGER ! Cet avis indique un risque immédiat et particulier qui entraînera des blessures corporelles graves ou même la mort si on omet de prendre les précautions nécessaires. AVERTISSEMENT ! Cet avis indique un risque particulier ou une pratique non sécuritaire qui pourrait entraîner des blessures... -
Page 14: Précautions Personnelles
8682817 Support pliant pour moteur, 1 500 lb V4,0 devrait être conforme à la norme CSA Z94.3-07 ou ANSI Z87.1 fonction du type de travail effectué. Portez des gants qui protègent en fonction des matériaux de travail et pour réduire les effets des vibrations de l'outil. - Page 15 V4,0 Support pliant pour moteur, 1 500 lb 8682817 Travaillez sur une surface plane et de niveau seulement. Ne tentez jamais de déplacer un support chargé sur un plancher présentant des fissures ou d’autres obstacles qui pourraient compromettre le mouvement des roues.
-
Page 16: Assemblage Et Installation
8682817 Support pliant pour moteur, 1 500 lb V4,0 ASSEMBLAGE ET INSTALLATION Les numéros de référence entre parenthèses (n 1) se rapportent à la liste de pièces comprise. Consultez le schéma de répartition des pièces pour de l’aide à l’assemblage du support de moteur. -
Page 17: Soin Et Entretien
V4,0 Support pliant pour moteur, 1 500 lb 8682817 Bloquez chaque boulon qui dépasse à l’arrière avec un écrou M14 23) et une rondelle M14 (n 20). 10. Insérez la plaque de montage frontale (n 22) dans le tuyau rond du montant. -
Page 18: Mise Au Rebut
8682817 Support pliant pour moteur, 1 500 lb V4,0 Veillez à ce que l'étiquette et la plaque signalétique demeurent intactes sur l'outil. Elles comportent des renseignements importants. Si elles sont illisibles ou manquantes, communiquez avec Princess Auto Ltd. pour les remplacer. - Page 19 V4,0 Support pliant pour moteur, 1 500 lb 8682817 RÉPARTITION DES PIÈCES LISTE DES PIÈCES Roulette 3 po DESCRIPTION QTÉ Rondelle à ressort Ø12 Goupille Traverse arrière Poignée Patte mobile Gaine de poignée Goupille en R Montant Goupille Traverse avant...
- Page 20 8682817 Support pliant pour moteur, 1 500 lb V4,0 En cas de questions techniques, appelez le 1-800-665-8685...
