EFI 2T ECU
EN
INSTALLATION GUIDE FOR:
IT
GUIDA PER L'INSTALLAZIONE SU:
ES
GUÍA DE INSTALACIÓN PARA:
FR
GUIDE D'INSTALLATION POUR:
DE
INSTALLATIONSANLEITUNGEN FÜR:
PT
GUIA DE INSTALAÇÃO PARA:
GAS GAS
EC 250 2021-2022
EC 300 2021-2022
HUSQVARNA
TE 250i 2018-2022
TE 300i 2018-2022
KTM
EXC 250 TPI 2018-2022
EXC 300 TPI 2018-2022
ECULMB
1
V.1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the GET ECULMB and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Athena GET ECULMB

Summary of Contents for Athena GET ECULMB

  • Page 1 ECULMB EFI 2T ECU INSTALLATION GUIDE FOR: GUIDA PER L’INSTALLAZIONE SU: GUÍA DE INSTALACIÓN PARA: GUIDE D’INSTALLATION POUR: INSTALLATIONSANLEITUNGEN FÜR: GUIA DE INSTALAÇÃO PARA: GAS GAS EC 250 2021-2022 EC 300 2021-2022 HUSQVARNA TE 250i 2018-2022 TE 300i 2018-2022 EXC 250 TPI 2018-2022 EXC 300 TPI 2018-2022...

  • Page 2: General Warnings

    6. Do not use high pressure washers on the product. SPECIFIC WARNINGS 1. Always make sure that GET ECULMB is properly installed and functional prior to use. 2. Never expose the device to temperatures above 70°C/158°F.
  • Page 3 4. When GET ECULMB is installed, if an OEM air filter and/or and OEM exhaust system are not installed on the bike, this could lead the engine to lose power. To fully exploit engine performance, use only original air filter and exhaust system.

  • Page 4: Product Layout

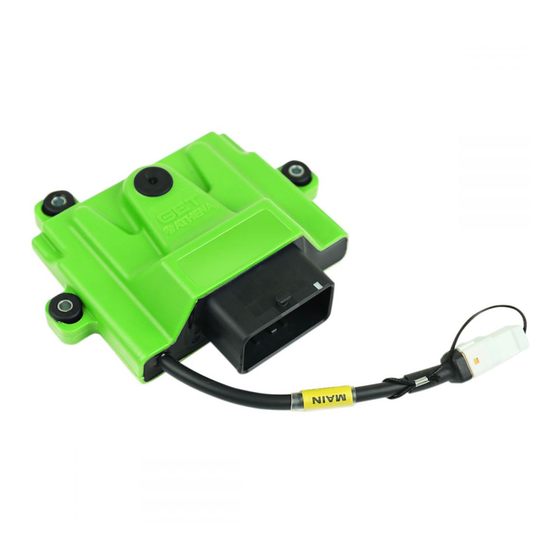

    B. PRODUCT LAYOUT GET ECULMB WiFi-COM MAP SWITCH + EXPANSION CABLE...
  • Page 5 WiGET App MAIN GET ECULMB FEATURES: • Get the best performance out of your engine GET ECULMB is easy to install and developed to maximise the power without compromising the reliability. It ensures a better throttle response and an improved rideability.

  • Page 6: Preparatory Steps

    Install other GET accessories, e.g. GET Map Switch and GET WiFi-COM (see section E. ACCESSORIES INSTALLATION). Re-install the seat. Pay attention that GET ECULMB, once the seat is installed, is well positioned and does not collide with the seat.
  • Page 7 E. ACCESSORIES INSTALLATION MAP SWITCH INSTALLATION REMEMBER TO WORK UNDER SAFETY CONDITIONS AND TO KEEP THE ENGINE TURNED OFF. Install Switch to the handlebar. Connect MAP Switch faston terminals to the MAP Switch expansion cable faston terminals. Connect ECULMB expansion cable to the “AUX”...
  • Page 8 See section F. TUNING - ZERO TPS CALIBRATION – with GET WiFi-COM, to verify if it is necessary to update your GET ECULMB firmware and to modify the idle screw setting. For the best idle speed, it is necessary to perform the idle regulation.
  • Page 9 GET suggests performing the ZERO TPS Calibration (see following section). ZERO TPS CALIBRATION Zero TPS Calibration allows GET ECULMB to properly recognize when the throttle is completely closed, and to ensure accurate readings of the fuel level injected into the combustion chamber.
  • Page 10 ATTENTION: The minimum value is saved if similar to the OE one, otherwise GET ECULMB will discard the value because it will read it as incorrect. It is not possible to manage the maximum value. It is possible to carry out the ZERO TPS Calibration with or without GET WiFi-COM (included in the kit).
  • Page 11 GET Maya Software. To verify if it is necessary to update your ECULMB firmware or if you need to modify the idle screw setting, check GET ECULMB firmware with GET WiFi-COM provided in the kit. Open the menu in WiGET app, select “SYSTEM INFO”...
  • Page 12 Open the menu in WiGET app, select “SYSTEM INFO” and check the value “Fw Code”, which is the firmware code of the connected GET ECULMB. If the GET ECULMB installed has an older version and can not be updated, it is necessary to remove GET ECULMB, install the OEM control unit and proceed with the oil pump priming.
  • Page 13 4. Put throttle grip into full throttle position and secure. Set the engine emergency OFF switch in “run” position. 5. After 3 seconds the oil pump starts working. Keep the throttle completely open until there are no air bubbles in the oil hose.
  • Page 14 H. SYMBOLS We declare that this product supplied is compliant with RoHS Directive 2011/65/EU amended by the Directive 2015/863/EU (RoHS3) relative on the Restriction of the Use of Certain Hazardous Substances. I. DISPOSAL Pursuant to art. 26 of Legislative Decree no. 49 of 14 March 2014, “Implementation of Directive 2012/19/EU on waste electrical and electronic equipment (WEEE)”.
  • Page 15 Products may be subject to use under extreme conditions, which may exceed the project limits and control as set by ATHENA. ATHENA shall not have any liability whatsoever in connection with the use of the “Race Use Only”...
