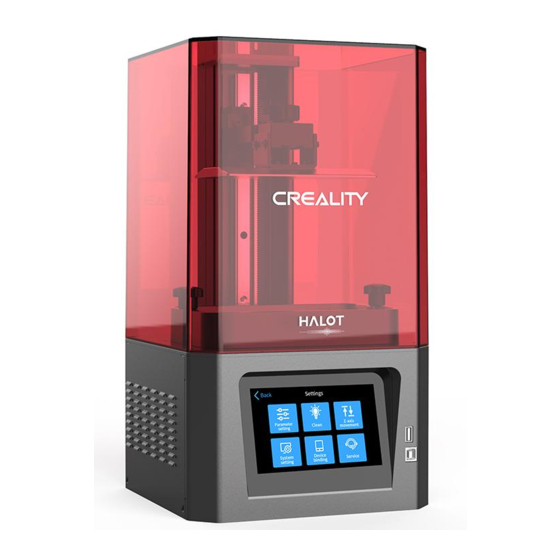

Creality 3D HALOT-ONE User Manual
  1. Manuals
  2. Brands
  3. Creality 3D Manuals
  4. 3D Printers
  5. HALOT-ONE
  6. User manual

Creality 3D HALOT-ONE User Manual

Hide thumbs

Advertisement

Quick Links

Download this manual
创造现实，成就梦想
Create reality, achieve dreams
リアリティを創造し、夢を叶える

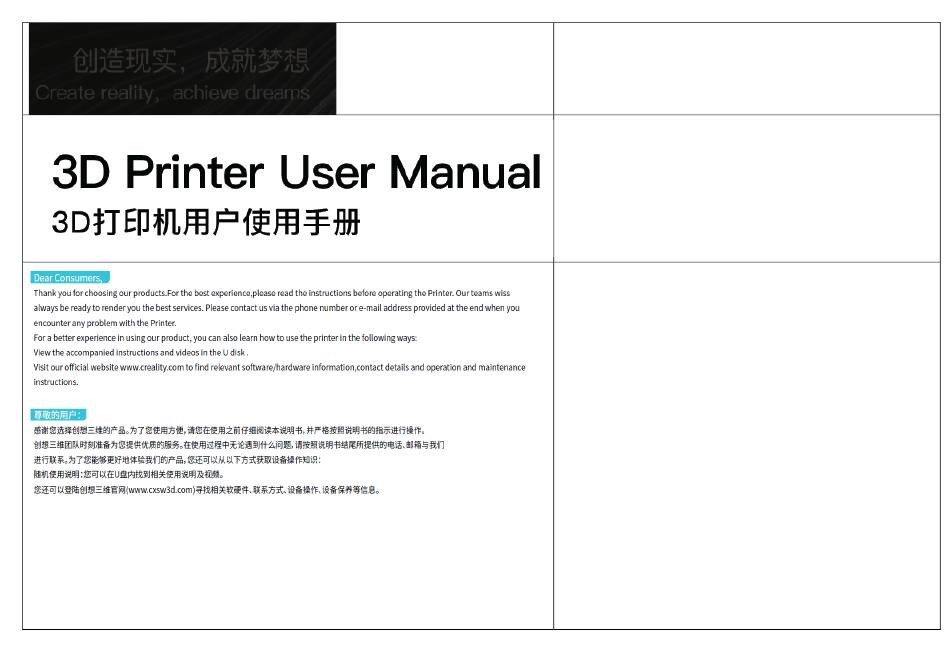

3D Printer User Manual
3D 打印机用户使用手册
3D プリンター取扱説明書
Dear Consumers,
Thank you for choosing our products. For the best experience,
please read the instructions before operating the Printer, and
strictly follow the instructions manual. Our teams will always be
ready to render you the best services. Please contact us via the
phone number or e-mail address provided at the end when you
encounter any problem with the Printer.
For a better experience in using our product, you can also learn
how to use the printer in the following ways:
View the accompanied instructions and videos in the U disk.
Visit our official website www.creality.com to find relevant
software/hardware information, contact details and operation and
maintenance instructions.
お客様各位
この度は本製品をお買い上げいただき誠にありがとうござ
います。本製品をご使用になる前に、本取扱説明書をよく
お読みになり、記載されている指示に従ってください。弊

Advertisement

loading
Need help?

Need help?

Do you have a question about the HALOT-ONE and is the answer not in the manual?

Questions and answers

Related Manuals for Creality 3D HALOT-ONE

Summary of Contents for Creality 3D HALOT-ONE

  • Page 1 创造现实，成就梦想 Create reality, achieve dreams リアリティを創造し、夢を叶える 3D Printer User Manual 3D 打印机用户使用手册 3D プリンター取扱説明書 Dear Consumers, Thank you for choosing our products. For the best experience, please read the instructions before operating the Printer, and strictly follow the instructions manual. Our teams will always be ready to render you the best services.
  • Page 2 社は常にお客様に最高品質のサービスをお届けするために 尽力しています。万が一、本製品に問題が生じた場合は、 末尾に記載されている電話番号または電子メールアドレス までご連絡ください。 弊社製品をより快適にお使いいただくため、Uディスクに ある付属の説明書や動画でも本製品の使用方法についてご 覧いただけます。 また、弊社公式サイト(www.creality.com)では、関連のソフ トウェア/ハードウェア情報、お問い合わせ先の詳細、操作 ・お手入れ方法などをご覧いただけます。 尊敬的用户： 感谢您选择创想三维的产品。为了您使用方便，请您在使用 之前仔细阅读本说明书，并严格按照说明书的指示进行操 作。 创想三维团队时刻准备为您提供优质的服务。在使用过程中 无论遇到什么问题，请按照说明书结尾所提供的电话、邮箱 与我们进行联系。为了您能够更好地体验我们的产品，您还 可以从以下方式获取设备操作知识： 随机使用说明：您可以在U盘内找到相关使用说明及视频。 您还可以登陆创想三维官网(www.creality.com)寻找相关软硬 件、联系方式、设备操作、设备保养等信息。 Firmware Upgrade Please login the official website https://www.creality.com/download, switch the language and select the relevant printer and model and download the required firmware, you can use it after the installation is finished.
  • Page 3 公式サイト(https://www.creality.com/download)にログイン し、ご希望の言語をお選びください。該当するプリンター とモデルを選択し、必要なファームウェアをダウンロード してください。インストール完了後、ご使用いただけま す。 固件升级 www.creality.com 请您登录官网 ，选择语言→选择对应的打印机 →下载所需固件，安装完成后即可使用。 NOTES 使用须知 ご注意 1. Do not use the printer any way other than described herein in order to avoid personal injury or property damage. 2. Do not place the printer near any heat source or flammable or explosive objects.
  • Page 4 supervision. 11. Tips：Do not plug or unplug the power cable when power on. 12. Users should comply with the laws and regulations of the corresponding countries and regions where the equipment is located (used), abide by professional ethics, pay attention to safety obligations, and strictly prohibit the use of our products or equipment for any illegal purposes.
  • Page 5 い。 10. 10 歳未満のお子様は、保護者の監督なしに本製品を使用 しないでください。 11. メモ：電源がオンになっている状態で、電源プラグを抜 いたり差し込んだりしないでください。 12. 本製品の使用者は、本製品が設置（使用）される国や地 域の法令を遵守し、 職業倫理を守り、 安全に配慮するものと します。弊社の製品や機器を違法な目的で使用することを 固く禁じており、Creality 社はいかなる状況においても違反 に対しての法的責任は一切負いません。...
  • Page 6 Contents 目录 目次 Equipment Introduction 设备简介 製品仕様 Equipment Parameters 设备参数 製品パラメータ Parts List 零部件清单 各部の名称 Assemble the 3D Printer 组装 3D 打印机 3D プリンターの組み立て Use the 3D Printer 使用 3D 打印机 3D プリンターの使用方法 First Printing 首次打印 はじめてお使いになるとき Control remote printing 远程控制打印 遠隔操作プリント...
  • Page 7 1. Hexalobular socket screw 梅花胶头手拧螺丝 1. 六角ねじ 2. Leveling screw 调平螺丝 2. レベリングスクリュー 3. Platform plate 平台板 3. プラットフォーム台 4. Resin vat fixing screw 料盘固定螺丝 4. トレイ固定ネジ 5. Resin vat 料盘 5. トレイ 6. Touch screen 触摸屏 6. タッチスクリーン 7. Limit sensor 限位感应片 7.
  • Page 8 9. USB port USB接口 9. USB ポート 10. Spare square Port USB interface 备用方口USB接口 10. USB ポート予備 11. Power switch 电源开关 11. 電源スイッチ 12. Power receptacle 电源母座 12. 電源差込口 2. Equipment parameters 设备参数 2. 製品パラメータ Basic Parameters 基本参数 基本パラメータ Model | 型号 モデル...
  • Page 9 HALOT-ONE HALOT-ONE English | 中文 英語 | 中国語 U disk | U 盘 U ディスク 1620*2560 1620×2560 0.03mm-0.05mm(layer thickness | 即层厚) 0.03mm-0.05mm（層の厚み） 1-4S/（ layer height | 即层高） 1-4S/（層の高さ） Common rigid photosensitive resin, standard resin, Elastic resin High hardness, High toughness resin, dental model resin.
  • Page 10 Light source configuration | 光源配置 光源構成 Operating system | 操作系统 オペレーティングシステム Rated power | 额定功率 定格電力 Printing size | 成型尺寸 印刷サイズ Machine size | 设备尺寸 製品サイズ Package size | 包装尺寸 パケージサイズ Machine weight | 机器重量 製品重量 Gross weight | 机器毛重 総重量...
  • Page 11 Integral light source (wavelength 405nm) | 积分式光源(波长 405nm) 積分式光源（波長 405nm） Windows XP and above systems | windows XP 以上系统 Windows XP 以上のシステム 100W 100W 127*80*160mm(length, width and height) | 127*80*160mm（长* 宽*高） 127×80×160mm（長さ×幅×高さ） 221*221*404mm 221×221×404mm 295*295*545mm 295×295×545mm 7.1KG 7.1KG 8.8KG 8.8KG 5.0 inch | 5.0 英寸...
  • Page 12 1. Printing platform | 打印平台 x 1 1. 印刷プラットフォーム x1 2. Resin vat | 料盘 x 1 2. レジン x1...
  • Page 13 3. 3D printer | 打印机 x 1 3. 3D プリンター x1 Toolbox list 工具包清单 付属品 1. U disk x 1 U 盘 U ディスク x1 2. Release film (FEP) x 1 离型膜 FEP フィルム x1...
  • Page 14 2. 2#, 2.5#, 3#Screwdriver x 1 2#,2.5#,3#螺丝刀 2#, 2.5#, 3#スクリュードライバー x1 6. Metal blade x 1 金属铲刀 メタルブレード x1 3. Brush x 1 油漆刷 ブラシ x1 7. Power cable x 1 电源线 電源コード x1 4. Paper funnel x 4 纸漏斗 紙じょうご...
  • Page 15 1. Printer | 主机 x 1 1. プリンターx1 2. Upper cover | 上盖 x 1 2. 上部カバーx1...
  • Page 16 Note: put the upper cover on the Printer and the installation is completed. 注意：上盖嵌入主机即安装完成 注意：上部カバーをプリンターに装着すると、 インストール が完了します。 5. Interface Information 界面信息 5. インターフェース情報...
  • Page 17 Setting 设置 設定 File 文件 ファイル...
  • Page 18 Setting 设置 設定 Back 返回 戻る Parameter setting 打印参数设置 パラメータ設定 Clean 清屏 お手入れ Z-axis movement Z 轴运动 Z 軸方向移動 System setting 系统设置 システム設定 Device binding 设备绑定 デバイス・バインディング After-sales 售后 アフターセールス...
  • Page 19 Back 返回 戻る Parameter setting 打印参数设置 パラメータ設定 Bottom Exposure Time 30s 初始曝光 30s 底部露光時間 30 秒 Light Off Delay 4s 灭灯延时 4s ライトオフディレー 4 秒 Exposure Time 3.0s 打印曝光 3.0s 露光時間 3.0 秒 Printing Lifting Distance 8mm 打印上升高度 8mm 印刷持ち上げ距離 8mm Motor Speed 3mm/s 电机速度...
  • Page 20 Note: View and set printing parameters, the UI interface is only for reference, and shall be subject to the actual UI. 注意：查看、设置打印参数，界面仅供参考，实际以 UI 为准。 注意：印刷パラメータをご覧になり、設定してください。こ ちらのユーザーインターフェースはあくまでも参考ですの で、実際のユーザーインターフェースに従ってください。 6. Interface Information 界面信息 6. インターフェース情報...
  • Page 21 Setting 设置 設定 File 文件 ファイル...
  • Page 22 Setting 设置 設定 Back 返回 戻る Parameter setting 打印参数设置 パラメータ設定 Clean 清屏 お手入れ Z-axis movement Z 轴运动 Z 軸方向移動 System setting 系统设置 システム設定 Device binding 设备绑定 デバイス・バインディング After-sales 售后 アフターセールス...
  • Page 23 Setting 设置 設定 Back 返回 戻る Parameter setting 打印参数设置 パラメータ設定 Cleaning 清屏中 お手入れ Z-axis movement Z 轴运动 Z 軸方向移動 System setting 系统设置 システム設定 Device binding 设备绑定 デバイス・バインディング After-sales 售后 アフターセールス Note: Check whether the light source is normal，the UI interface is only for reference, and shall be subject to the actual UI.
  • Page 24 で、実際のユーザーインターフェースに従ってください。 7. Leveling Platform 1 调平平台 1 7. レベリングプラットフォーム１ 1. To calibrate the printing platform, first raise the platform, loosen the fixing screws on the left and right sides of the material trough, and take out the material trough; 进行打印平台的校准，首先上升平台，拧松料槽左右两侧料 盘固定螺丝，将料槽取出；...
  • Page 25 2. Loosen the four screws on the connecting plate of printing platform, attach A4 paper tightly to the print screen, press Settings → Z Axis Movement → Leveling (Refer to operating steps of leveling platform 2 for operation.), to check whether the platform fits evenly with the paper.
  • Page 26 3. After confirming that A4 paper fits evenly with the platform, screw up the four screws of the platform. 确认A4纸均匀贴合后，锁紧平台的四颗螺丝。 3. A4用紙がプラットフォームに均等に収まっていることを 確認した後、プラットフォームの4つのねじを締めます。 Note: The printing platform has been leveled at the factory. If it needs leveling due to transportation or other reasons, please follow the steps below to adjust the printing platform.
  • Page 27 8. Leveling Platform 2 调平平台 2 8. レベリングプラットフォーム 2 Setting 设置 設定 File 文件 ファイル...
  • Page 28 Setting 设置 設定 Back 返回 戻る Parameter setting 打印参数设置 パラメータ設定 Clean 清屏 お手入れ Z-axis movement Z 轴运动 Z 軸方向移動 System setting 系统设置 システム設定 Device binding 设备绑定 デバイス・バインディング After-sales 售后 アフターセールス...
  • Page 29 Z-axis movement Z 轴运动 Z 軸方向移動 Auto homing 归零 自動ホーミング Leveling 调平 レベリング...
  • Page 30 Z-axis movement Z 轴运动 Z 軸方向移動 Auto homing 归零 自動ホーミング Stop 终止 停止 Note: The UI interface is only for reference, and shall be subject to the actual UI. 注意：界面仅供参考，实际以 UI 为准。 注意：こちらのユーザーインターフェースはあくまでも参 考ですので、実際のユーザーインターフェースに従ってく ださい。...
  • Page 31 9. Load resin 装料 9. レジンの交換 Pour the UV photosensitive resin into the resin vat. The slot capacity is 140ml/170ml/225ml/285ml respectively. 将 3D 打印 机 UV 光敏树脂倒入料盘，槽位容量分别： 140ml/170ml/225ml/285ml。 UV 感光性樹脂をレジンに注ぎます。 スロットの容量はそれ ぞれ 140ml/170ml/225ml/285ml です。 Tips: How to change resin: Take out the resin vat slowly, pour out the remaining resin into the container, clean the resin vat, pour in new resin, and then install the resin vat to the machine.
  • Page 32 a. First, remove the 14 screws at the bottom of the tray and take out the broken release film (FEP). 首先拆卸料槽底部的14颗螺丝，取出坏的离型膜 a. まず、トレイの底部の14つのねじを外し、痛んだFEPフ ィルムを取り出します。 b. Then place the release film (FEP) between the two steel frames. 然后将离型膜放置在两个钢圈之间 b. 次に、2つのスチールフレームの間にFEPフィルムを配置 します。 c.
  • Page 33 Parameters 规格参数 パラメータ (Size)尺寸：140mm*200mm サイズ：140mmx200mm (Thickness)厚度：0.15-0.2mm 厚み：0.15-0.2mm 透光率：95% （Light Transmittance） 光線透過率：95%...
  • Page 34 11. First Printing 首次打印 11. はじめてお使いになるとき 1. Slice 切片 1. スライス...
  • Page 35 1. Open the slice software of LCD 3D printer, click “open” on the left of the screen and add model file. 1. 打开 LCD 光固化 3d 打印切片软件，界面左方点击“打开” 添加模型文件； 1. LCD 3D プリンターのスライスソフトウェアを開き、画面 左の「開く」をクリックし、モデルファイルを追加します。...
  • Page 36 2. If the model needs to add support, click the upper right icon to set corresponding parameters. 2. 根据模型如需添加支架，点击右上方图标，设置相应参数； 2. モデルにサポートを追加する必要がある場合は、右上の アイコンをクリックし、対応するパラメータを設定してく ださい。...
  • Page 37 3. Click icon ①→Setting slice printing parameters②→ Click “Slice” (recommend to set parameters of bottom layer as 5-20). 3. 点击图标设置切片打印参数点击切片(建议设置底 层参数为 5-20 层) 3. アイコン①をクリック→スライス印刷パラメータ②の設 定→[スライス]をクリックします。（パラメータを下層の 5 ～20 に設定することを推奨します。）...
  • Page 38 4．Waiting for slice to be finished→save the sliced file You are welcome to find more details of slicing tutorial on the official website www.creality.com). 4. 等待完成切片后→另存切片好的文件。 （*切片教程详见官网切片视频 www.creality.com) 4. スライスが終了するのを待ち、スライスされたファイル を保存します。 ス ラ イ ス 手 順 の 詳 細 に つ い て は 、 弊 社 公 式 サ イ ト （www.creality.com）にてご覧いただけます。...
  • Page 39 2. Print 打印 2. 印刷 1. Generate cxdlp file, and save the file to U disk. 1. 生成 cxdlp 文件→保存文件到 U 盘 1. cxdlp ファイルを生成し、U ディスクに保存します。...
  • Page 40 2. Insert the U disk →Select a document →Press the print button. 2. 插入 U 盘→ 选择文件→ 按下打印按键 2. U ディスクを挿入→ドキュメントを選択→プリントボタ ンを押します。 U 盘接口 U disk port U ディスクポート...
  • Page 41 Warning: During the printing process, the machine can’t be shaken, so as not to affect the printing quality. 警告:在打印过程中,机器不能摇动，以免影响打印质量。 警告：印刷中は、印刷品質に悪い影響を与えないよう、本製 品を揺らさないでください。 14. First Printing 首次打印 14. はじめてお使いになるとき...
  • Page 42 File 文件 ファイル Setting 设置 設定...
  • Page 43 Back 返回 戻る File list 文件列表 ファイル一覧 1. Select files; 1. 选择文件; 1. ファイルを選択します。...
  • Page 44 Back 返回 戻る Time needed 所需时间 所要時間 Start 开始 スタート Thickness: 50μm 厚度：50μm 厚み：50μm Layers: 0/2000 层数：0/2000 レイヤー：0/2000 2. Select the file to be printed and press “Start”; 2. 选中需要打印的文件，按下开始键; 2. 印刷するファイルを選択し、[スタート]を押します。...
  • Page 45 Stop 停止 停止 Time needed 所需时间 所要時間 Pause 暂停 一時停止 Thickness: 50μm 厚度：50μm 厚み：50μm Layers: 20/2000 层数：20/2000 レイヤー：20/2000 3. Printing··· 3. 正在打印中·· 3. 印刷中…...
  • Page 46 Note: The UI interface is only for reference, and shall be subject to the actual UI. The machine stores the file being printed by default. 注意：界面仅供参考，实际以 UI 为准，机器默认存储当前打 印文件。 注意：こちらのユーザーインターフェースはあくまでも参 考ですので、実際のユーザーインターフェースに従ってく ださい。 本製品では、 デフォルトで印刷中のファイルを保存 します。...
  • Page 47 15. Control remote printing 远程控制打印 15. 遠隔操作プリント...
  • Page 48 1. Download 下载 1. ダウンロード 6. Device naming 设备命名 6. デバイス名...
  • Page 49 2. Register 注册 2. 登録 7. Select device 选择设备 7. デバイス選択...
  • Page 50 3. Log in 登录 3. ログイン 8. Check printing status 查看打印状态 8. 印刷状況の確認...
  • Page 51 4. Add equipment 新增设备 4. 機器の追加 9. Printing progress 打印进度 9. 印刷進行状況...
  • Page 52 5. Scan QR Code 扫一扫 （机器界面设置→设备绑定→二维 码）Machine setting interface-device connected-QR code 5. QR コードスキャン （設定インターフェース→接続デバイス→QR コード） 17. Wiring Connection 电路接线 17. 有線接続...
  • Page 53 USB HOST port 接 U 盘打印接口 USB ホストポート Spare brush firmware interface 备用刷固件接口 予備のブラシファームウェアインターフェース UL LED fan port 灯板散热风扇接口 UL LED ファンポート Exhaust fan port 排废气风扇接口 換気扇口 DC power input port 直流电源输入接口 DC 電源入力ポート UV LED POWER EN port 灯板电源使能 UV-LED 電源有効ポート...
  • Page 54 Z axis limit switch Z 轴限位开关 Z 軸リミットスイッチ Printing screen port 打印屏接口 印刷スクリーンポート RGB screen port RGB 屏接口 RGB スクリーンポート 18. Troubleshooting 故障检修 18. トラブルシューティング Workflow 工作流程 ワークフロー Fault diagnosis 故障诊断 故障診断 Fault cause 故障原因 故障原因 Fault handling 故障处理 故障対応 Result feedback 结果反馈...
  • Page 55 Start 开始 スタート Print from storage card 由存储卡打印 ストレージカードから印刷 Y/N (Yes/No) 是/否 はい/いいえ はい Auto homing 回零 自動ホーミング はい/いいえ はい Attach to the printing screen tightly 贴紧打印屏 印刷スクリーンにしっかり取り付ける はい/いいえ はい The screen is on 屏幕亮 スクリーンオン...
  • Page 56 はい/いいえ はい Z 轴电机 Z-axis motor Z 軸モーター はい Finish 完成 終了...
  • Page 57 文件是否识别 Is file identified or not ファイルが認識されているかどうか Move or not 是否运动 移動するかしないか 线接触 Wire connection 有線接続 Z 轴电机是否转动 Z motor rotates or not Z 軸モーターが回転するかしないか...
  • Page 58 はい いいえ Other files can be printed normally or not 其他文件是否打印正 常 他のファイルが正常に印刷されるかどうか Exceed the home 越过零点 ホームに戻る...
  • Page 59 U 盘 U-disk U ディスク はい 切片 Slice スライス 轴电机 Axis motor 軸モーター 限位开关 Limit switch リミットスイッチ Leveling 调平 レベリング 联轴器 Coupling カップリング Z 轴电机 Z-axis motor Z 軸モーター...
  • Page 60 擦拭 U 盘 1. Wipe U disk 格式化 U 盘 2. Format U disk 3. Replace U disk 更换 U 盘 1. U ディスクを拭きとる 2. U ディスクをフォーマットする 3. U ディスクを交換する 移动模型位置并重新 1. Move model position and slice again 切片 1. モデルの位置を移動させて、再度スライスする 使用修复软件修复...
  • Page 61 调平操作 1. Leveling operation 1. レベリング操作 重连电路 1. Reconnect circuit 1. 回路を再接続する 1. Replace screen 更换屏幕 1. スクリーンを交換する 紧固联轴器 Fasten coupling カップリングの固定 1. Reconnect circuit 重连电路 1. 回路を再接続する 用替换法检查 2. Check by substitution 2. 置換法によるチェックを行う 处理结果 Process result 処理結果 解决故障 Problem solved 問題解決...
  • Page 62 20. FCC Statement 20. FCC 声明 FCC Caution: FCC警告： Any Changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment. コンプライアンスに対して責任を負う当事者によって、明 示的に承認されていない変更や改造が加えられた場合、本 機器を操作するユーザーの権限が無効にする場合がありま す。 This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause...
  • Page 63 protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation.
  • Page 64 Due to the differences between different machine models, the physical objects and the final images can differ. Please refer to the real machine. The final explanation rights shall be reserved by Shenzhen Creality 3D Technology Co., Ltd. 因每款机型不同，实物与图可能有所差异，请以实物为准，最 终解释权归深圳市创想三维科技股份有限公司所有。 機種の違いによっては、実物とは細部のイメージが異なる...
  • Page 65 場合がございますので、実際の機器をご参照ください。な お、最終的な説明の権利は深セン Creality 3D テクノロジー 株式会社にあります。 Scan To Learn More 更多服务请关注公众号 スキャンして詳細を見る SHENZHEN CREALITY 3D TECHNOLOGY CO., LTD. Add: 18F, JinXiuHongDu Building, Meilong Blvd., Longhua Dist., Shenzhen, China 518131 Official Website: www.creality.com Tel: +86 755-8523 4565 E-mail: info@creality.com cs@creality.com 深圳市创想三维科技股份有限公司...
