WiMo EAntenna 144XLFA16 Manual

Xpol yagi antenna

Advertisement

Available languages

Available languages

Quick Links

Peso: 21,0 Kg.
Max. Potencia: 10,0 kW
x pol
x pol
Yagi Antenna
Yagi Antenna
for Eme
for eme
144XLFA16
144XLFA16
11185 mm
17740.32
Rev. V1.3 - 23/11/2020

Advertisement

loading
Need help?

Need help?

Do you have a question about the EAntenna 144XLFA16 and is the answer not in the manual?

Questions and answers

Summary of Contents for WiMo EAntenna 144XLFA16

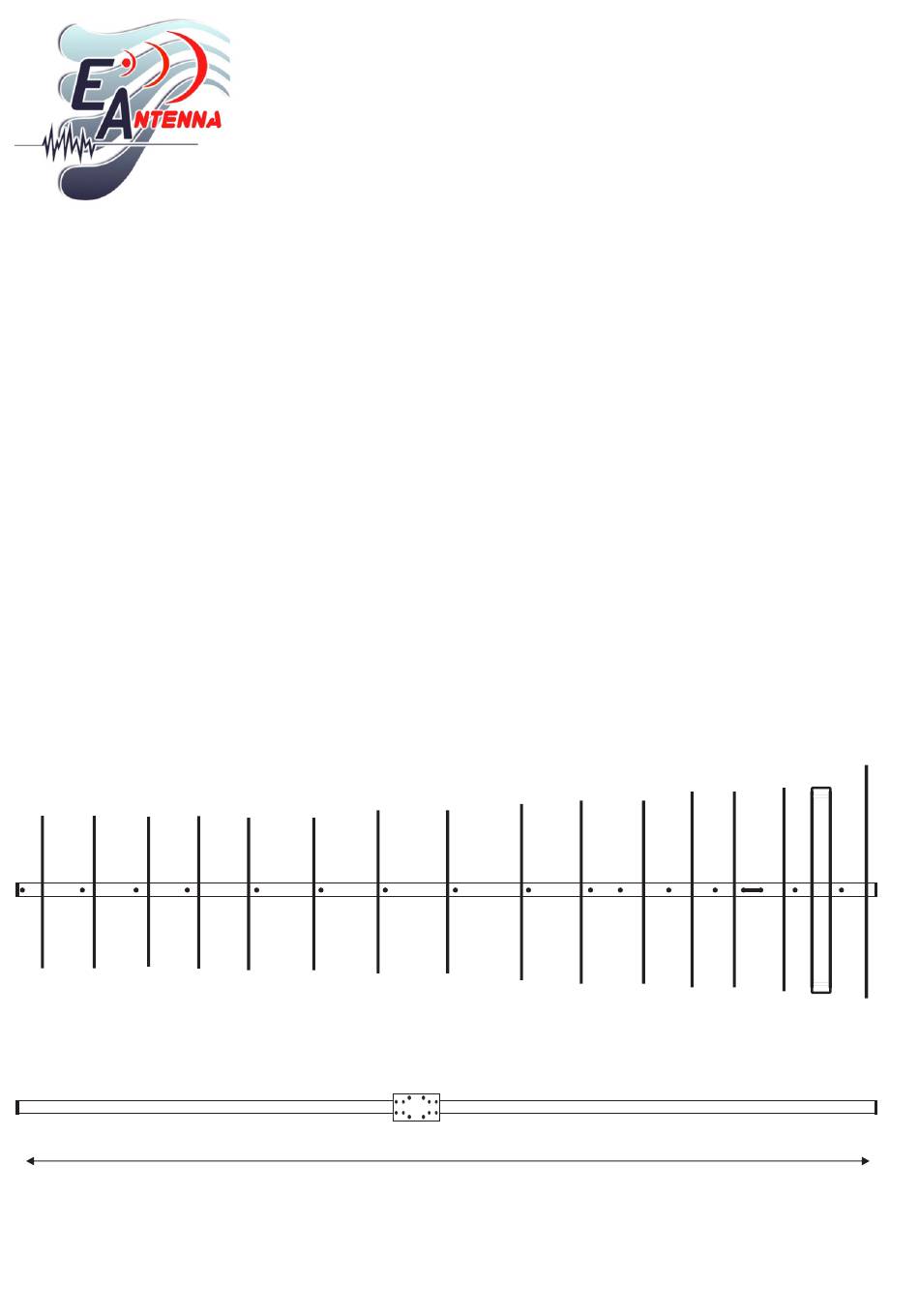

  • Page 1 x pol x pol Yagi Antenna Yagi Antenna for Eme for eme 144XLFA16 144XLFA16 17740.32 11185 mm Peso: 21,0 Kg. Max. Potencia: 10,0 kW Rev. V1.3 - 23/11/2020...
  • Page 2: Specifications

    SPECIFICATIONS EAntenna 144XLFA16 Elements: Frequency Range: 144,0~144,5MHz. 14,0..21,0 MHz. Gain: 17,54 dBi F/B: 34,42 dB 3500 KHz. 3800 KHz. SWR: 1,2:1~1,3:1 Ω Impedance 50 Ohms Max. Power: 10 kW. 300 W. Boom Length: 11,17m. / 36,61' Turning Radius: 5,60m. / 18,36' Wind Survival ≥...
  • Page 3 Not to Scale ENGLISH ESPAÑOL Medidas no a escala HORIZONTAL SIDE 1033,5mm 1855mm 182mm 0,892m 163 mm 246 mm 958,5mm 1935mm 414 mm 902,5mm 360 mm 914,5mm 646 mm 911,5mm 1480mm 778 mm 899,6mm 840mm 892,0mm 872 mm 885,0mm 1600mm 884 mm 877,0mm 900 mm...
  • Page 4 Not to Scale ENGLISH ESPAÑOL Medidas no a escala VERTICAL SIDE 1033,5mm SUJECCIÓN 1855mm GUY HOLE 182mm 0,892m 163 mm 1150mm 246 mm 958,5mm 1935mm 414 mm 902,5mm 360 mm 914,5mm 2700mm 646 mm 911,5mm 1480mm 778 mm Placa Mástil 899,6mm Mast Plate 840mm...
  • Page 5 ESPAÑOL Para montar el BOOM, tiene que hacer coincidir frontalmente las partes de boom que tienen la misma letra ( p.ej: A-A, B-B, C-C etc), y una vez hecho, las placas (EA010040) se van fijando con los tornillos DIN 933 M6X16 y arandela DIN 9021 M6. Se recomienda poner todas los tornillos y arandelas antes de fijarla a tope para no dañar ninguna rosca del BOOM.
  • Page 6 PLACAS SUJECIÓN MÁSTIL ESPAÑOL La placa de sujeción BOOM/MÁSTIL (EA013016) de 250X100X6mm consta de 12 agujeros; 4 gruesos para los abarcones redondos y 8 para las pletinas (EA010083) que sujetan el BOOM. Los 4 agujeros de mayor grosor tienen la función de que hagan la mayor fuerza sobre el mástil, mediante abarcones redondos de M8. Los abarcones redondos de M8 (A-0163), van fijados mediante arandela DIN 9021 M8 y tuerca DIN 934 M8 proporcionadas en el mismo abarcón, y fijada al mástil con la Mordaza (23035.50).
  • Page 7 MAST TO BOOM PLATE ASSEMBLY ENGLISH The clamping plate BOOM / MAST (EA013016) 250X100X6mm consists of 12 holes; 4 thick for round U-bolts and 8 small holes to joint the (EA010083) securing the BOOM. The 4 holes are thicker function that make the greatest force on the mast by means of M8 round U-bolts. Round U-bolts M8 (A-0163), are secured by washer DIN 9021 M8 and nut DIN 934 M8 provided in the same U-bolt, and fixed to the mast with clamp (23035.50).
  • Page 8 ENGLISH Adjusting SWR: Once positioned the antenna with your measurements, you may need some fine-tuning to get the SWR desired. Shifting the curve piece inward or outward several millimeters, is the way to go. Looking to the center frequency is 144,300 MHz in the lower SWR.
  • Page 9 ESPAÑOL El BOOM cuadrado tiene 4 caras, para identificar por que parte del boom ensamblaremos la antena. Cara A; en esta cara del boom se instrudicen los tornillos DIN 7991 M4x25 para la sujección de los elementos. Cara B; la cara opuesta a la A es donde se introduce la tuerca DIN 934 M4 y apriea con una llave del número 7. Cara C y D;...
  • Page 10 Anclaje para los vientos al Boom Para una mayor resistencia al viento, esta antena incluye un sistema de anclajes para su mejor conservación ante la climatología. La placa (EA010007), debe de estar al menos 50cm de separación sobre la placa que sujeta el boom, así podrá tener ángulo suficiente para hacer fuerza la tensión de las cuerdas, con lo que la función del este sistema pueda aplicarse.
  • Page 11 Guy joint in the Boom For increased wind resistance, this antenna includes an anchor system for better conservation before the Climatological. The plate (EA010007), must be at least 50cm apart on the plate that holds the boom, so you can have enough angle to make the tension force the ropes, so this system function can be applied.
  • Page 12 Plotter de Elevación...
  • Page 13 Plotter de Azimut...
  • Page 14 Gráfico de R.O.E.
  • Page 15 PACKING LIST ENGLISH ESPAÑOL LISTA DE PIEZAS BOLSA 1 - BAG #1 PART # DESCRIPCION MEDIDAS CANTIDAD IMAGEN PIEZA Nº DESCRIPTION SIZES QUANTITY PART IMAGE Placa Mástil/Boom n1 250 x 100 x 6mm EA013016 Mast and Boom plate n1 Placa Mástil/Boom n2 EA010083 50 x 60 x 6mm Mast and Boom plate n2...
  • Page 16 ENGLISH ESPAÑOL BOLSA 3 - BAG #3 PART # DESCRIPCION MEDIDAS CANTIDAD IMAGEN PIEZA Nº DESCRIPTION SIZES QUANTITY PART IMAGE Placa Tensor de Vientos 150x50x6mm EA010007D Guys wire plate Tensor P1500003 Guy wire tightener Guy wire 5mm 6000mm P1710005 GUY N #1 - VIENTO Nº 1 Guy wire 5mm 4000mm P1710005...
  • Page 17 ENGLISH ESPAÑOL PART # DESCRIPCION MEDIDAS CANTIDAD IMAGEN PIEZA Nº DESCRIPTION SIZES QUANTITY PART IMAGE BOOM A 1855mm x 40mm 144XLFA16 BOOM B 1935mm x 40mm 144XLFA16 BOOM C 1480mm x 40mm 144XLFA16 BOOM D 1600mm x 40mm 144XLFA16 BOOM E 1830mm x 40mm 144XLFA16 BOOM F...
  • Page 18 ENGLISH ESPAÑOL PART # DESCRIPCION MEDIDAS CANTIDAD IMAGEN PIEZA Nº DESCRIPTION SIZES QUANTITY PART IMAGE 892,0mm x 10mm Ø DIRECTOR 6 885,0mm x 10mm Ø DIRECTOR 7 877,0mm x 10mm Ø Director 8 Director 9 871,0mm x 10mm Ø Director 10 860,0mm x 10mm Ø...
