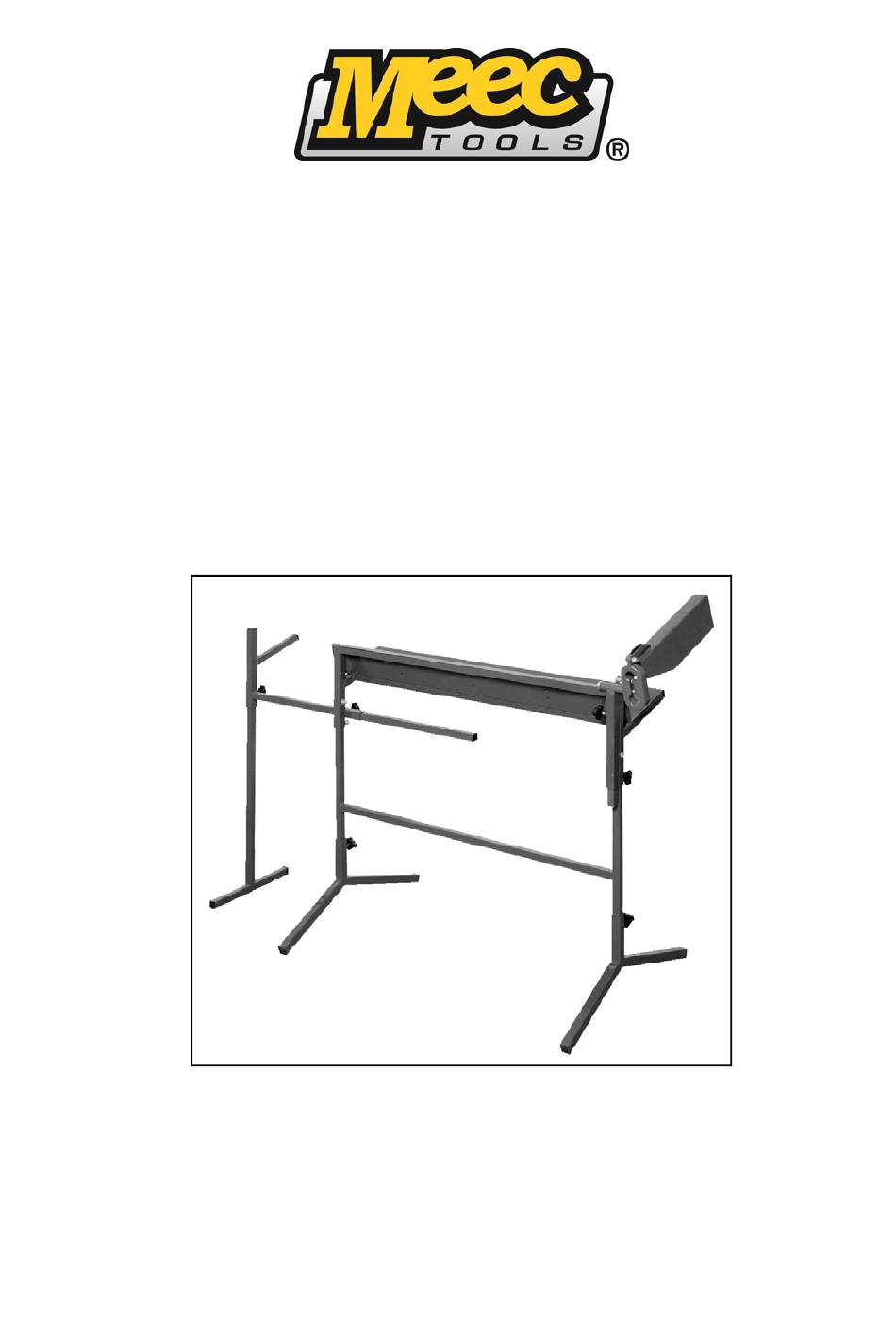

Sawhorse with chain saw holder
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Monteringsanvisning för sågbock med hållare för kedjesåg
Monteringsanvisning for sagbukk med holder til kjedesag
Instrukcja montażu koziołka do cięcia z uchwytem na pilarkę
Assembly Instructions for Sawhorse with Chain Saw Holder
02.09.2011
łańcuchową
342-001
SV
Bruksanvisning i original
NO
Bruksanvisning i original
PL
Instrukcja obsługi w oryginale
EN
Operating instructions in original
© Jula AB

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 342-001 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Meec tools 342-001

Summary of Contents for Meec tools 342-001

  • Page 1 Monteringsanvisning for sagbukk med holder til kjedesag Instrukcja montażu koziołka do cięcia z uchwytem na pilarkę łańcuchową Assembly Instructions for Sawhorse with Chain Saw Holder 342-001 Bruksanvisning i original Bruksanvisning i original Instrukcja obsługi w oryginale Operating instructions in original 02.09.2011...

  • Page 2: Tekniska Data

    SVENSKA SVENSKA SÄKERHETSFÖRESKRIFTER Läs monteringsanvisningen noggrant innan montering!  Använd inte motorsågen om du är trött, sjuk, alkoholpåverkad eller använder medicin som kan påverka handhavandet.  Barn eller djur får ej komma i närheten av maskinen under arbete.  Motorsågen får endast användas i välventilerade miljöer utomhus. ...
  • Page 3 SVENSKA MONTERING Steg 1 Placera plastfötterna (1) i sågbockens ben (2). Skruva i vredet (3) i stativets (4) gängade uttag. Placera stativet (4) i benen (2). Justera höjden och dra åt med vredet (3). Steg 2 Placera arbetsbordet (5) på stativet (4). Fäst arbetsbordet med 2 bultar, M8 x 35 mm (7), och 2 brickor (6).
  • Page 4 SVENSKA Steg 3 Placera fixeringsstaget (10) i fyrkantsröret och dra åt vredet (3). Montera sågfästet (11) i fixeringsstaget (10) med den långa bulten (8), M12 x 100 mm. Fäst stoppbulten (9), M12 x 40 mm, i fixeringsstaget. Montera sågskyddet (14) på sågfästet med bult (12), M8 x 30 mm, och mutter (13). Fäst sågsvärdet i sågfästet.

  • Page 5: Tekniske Data

    NORSK NORSK SIKKERHETSFORSKRIFTER Les monteringsanvisningen nøye før montering!  Ikke bruk motorsagen hvis du er trøtt, syk, alkoholpåvirket eller bruker medisiner som kan påvirke betjeningen.  Barn eller dyr må ikke være i nærheten av maskinen når den er i bruk. ...
  • Page 6 NORSK MONTERING Trinn 1: Sett plastføttene (1) i bena til sagbukken (2). Skru skruen (3) i det gjengede uttaket (4) i stativet. Plasser stativet (4) i bena (2). Juster høyden og stram med skruen (3). Trinn 2: Plasser arbeidsbordet (5) på akselen (4). Fest arbeidsbordet med 2 bolter, M8 x 35 mm (7), og 2 skiver (6).
  • Page 7 NORSK Trinn 3: Plasser festestaget (10) i det firkantede røret og stram skruen (3). Monter sagfestet (11) i festestaget (10) med den lange bolten (8), M12 x 100 mm. Fest stoppebolten (9), M12 x 40 mm, i festestaget. Monter sagbeskyttelsen (14) på sagfestet med bolt (12), M8 x 30 mm, og mutter (13). Fest sagsverdet i sagfestet.

  • Page 8: Przepisy Bezpieczeństwa

    POLSKI POLSKI PRZEPISY BEZPIECZEŃSTWA Przed rozpoczęciem montażu przeczytaj uważnie instrukcję!  Nie używaj pilarki w przypadku zmęczenia, choroby ani pod wpływem alkoholu lub lekarstw, które mogą wpłynąć na obsługę urządzenia.  Podczas pracy z urządzeniem w pobliżu nie powinny znajdować się dzieci ani zwierzęta. ...
  • Page 9 POLSKI MONTAŻ Krok 1 Załóż plastikowe stopki (1) na nogi koziołka (2). Wkręć pokrętło (3) w gwintowany otwór statywu (4). Umieść statyw (4) na nogach (2). Wyreguluj wysokość i dokręć pokrętło (3). Krok 2 Umieść stół roboczy (5) na statywie (4). Zamocuj stół...
  • Page 10 POLSKI Krok 3 Umieść bolec mocujący (10) w czworokątnej rurce i dokręć pokrętło (3). Zamontuj uchwyt pilarki (11) na bolcu mocującym (10) przy pomocy długiej śruby (8), M12 x 100 mm. Wkręć śrubę blokującą (9), M12 x 40 mm, w bolec mocujący. Zamontuj osłonę...

  • Page 11: Safety Instructions

    ENGLISH ENGLISH SAFETY INSTRUCTIONS Read the Assembly Instructions carefully!  Do not use the chain saw if you are tired, ill, under the influence of alcohol or using medication that could affect operation.  Children and animals must be kept away from the machine during use. ...
  • Page 12 ENGLISH ASSEMBLY Step 1 Place the plastic feet (1) in the sawhorse's legs (2). Screw the knob (3) in the stand's (4) threaded outlet. Place the stand (4) in the legs (2). Adjust the height and tighten with the knob (3). Step 2 Place the worktable (5) on the stand (4).
  • Page 13 ENGLISH Step 3 Put the fixing rod (10) into the square tube and tighten the knob (3). Connect the saw bracket (11) to the fixing rod (10) using the long bolt (8), M12 x 100 mm. Secure the stop bolt (9), M12 x 40 mm, in the fixing rod. Secure the saw guard (14) to the saw bracket with bolt (12), M8 x 30 mm, and nut (13).
