Cramer 48CS18 Manual
  1. Manuals
  2. Brands
  3. Cramer Manuals
  4. Chainsaw
  5. 48CS18
  6. Manual

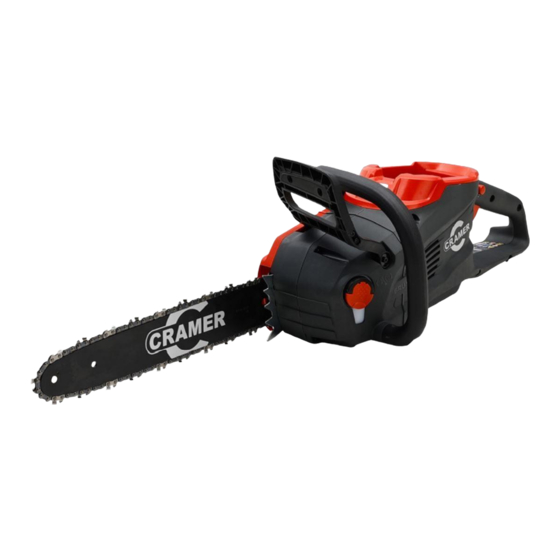

Cramer 48CS18 Manual

Hide thumbs
Table of Contents

  • English

  • Deutsch
    • 1 Beschreibung
    • Allgemeine Sicherheitshinweise für Elektrowerkzeuge
    • Maschine Auspacken
    • Montage
    • Verwendungszweck
    • Übersicht
    • Akkupack Einsetzen
    • Akkupack Entfernen
    • Bedienung
    • Führungsschiene und Kette Montieren
    • Zugabe von Schienen- und
    • Überprüfung der Kettenschmierung
    • Die Maschine Halten
    • Einen Baum Fällen
    • Kettenbremse Betätigen
    • Maschine Anhalten
    • Maschine Starten
    • Baum Entasten
    • Einen Stamm Ablängen
    • Einstellen der Kettenspannung
    • Wartung und Instandhaltung
    • Schärfen der Kette
    • Transport und Lagerung
    • Wartung der Führungsschiene
    • Fehlerbehebung
    • Technische Daten
    • EG-Konformitätserklärung

  • Español
    • Advertencias Generales de Seguridad para Herramientas Eléctricas
    • Descripción
    • Desembalaje de la Máquina
    • Eléctricas
    • Finalidad
    • Instalación
    • Perspectiva General
    • Adición del Lubricante de la Barra y la Cadena
    • Examen de la Lubricación de la Cadena
    • Funcionamiento
    • Instalación de la Batería
    • Montaje de la Barra de Guíay la Cadena
    • Retirada de la Batería
    • Sujeción de la Máquina
    • Accionamiento del Freno de la Cadena
    • Desramado de un Árbol
    • Detención de la Máquina
    • Puesta en Marcha de la Máquina
    • Tala de un Árbol
    • Afilado de Los Cortadores
    • Ajuste de la Tensión de la Cadena
    • Mantenimiento
    • Tronzado de un Tronco
    • Mantenimiento de la Barra de Guía
    • Solución de Problemas
    • Transporte Yalmacenamiento
    • Datos Técnicos
    • Declaración de Conformidad CE

  • Italiano
    • Avvertenze DI Sicurezza Comuni a Tutti Gli Utensili Elettrici
    • Descrizione
    • Destinazione D'uso
    • Disimballaggio Dell'apparecchio
    • Installazione
    • Panoramica
    • Aggiunta del Lubrificante Per Barra E Catena
    • Assemblaggio Della Barra Guida E Della Catena
    • Controllo Della Lubrificazione Della Catena
    • Funzionamento
    • Installazione del Gruppo Batteria
    • Rimozione del Gruppo Batteria
    • Abbattimento DI un Albero
    • Arresto Dell'apparecchio
    • Avvio Dell'apparecchio
    • Funzionamento del Freno Catena
    • Impugnatura Dell'apparecchio
    • Affilatura Dei Taglienti
    • Diramatura DI un Albero
    • Manutenzione
    • Regolazione Della Tensione Della Catena
    • Taglio in Pezzi
    • Manutenzione Della Barra Guida
    • Risoluzione Dei Problemi
    • Trasporto Econservazione
    • Dichiarazione DI Conformità CE
    • Specifiche Tecniche

  • Français
    • Aperçu
    • Avertissements de Sécurité Pour Outils Électriques Généraux
    • Description
    • Déballage de la Machine
    • Installation
    • Objet
    • Ajout de Lubrifiant Pour Barre Et Chaîne
    • Assemblage de la Barre de Guidage Et de la Chaîne
    • Examen de Lubrification de la Chaîne
    • Fonctionnement
    • Installation de la Batterie
    • Maintien de la Machine
    • Retrait de la Batterie
    • Abattage D'arbre
    • Action du Frein de Chaîne
    • Arrêt de la Machine
    • Démarrage de la Machine
    • Ébranchage D'un Arbre
    • Affûtage de Coupeurs
    • Ajustement de Tension de Chaîne
    • Maintenance
    • Tronçonnage de Bille
    • Dépannage
    • Maintenance de Barre de Guidage
    • Transport Et Stockage
    • Données Techniques
    • Déclaration de Conformité CE

  • Português
    • Avisos de Segurança Gerais da Ferramenta Elétrica
    • Descrição
    • Instalação
    • Intuito
    • Retire a Máquina da Caixa
    • Vista Pormenorizada
    • Adicionar Lubrificante Àbarra E À Corrente
    • Funcionamento
    • Instalar a Bateria
    • Monte a Barra de Orientação E a Corrente
    • Retirar a Bateria
    • Verifique a Lubrificação da Corrente
    • Abate de Uma Árvore
    • Cortar os Ramos de Uma Árvore
    • Ligar a Máquina
    • Parar a Máquina
    • Segurar a Máquina
    • Utilizar O Travão da Corrente
    • Afiar os Cortadores
    • Ajustar a Tensão da Corrente
    • Cortar um Tronco
    • Manutenção
    • Manutenção da Barra de Orientação
    • Resolução de Problemas
    • Transporte Earmazenamento
    • Declaração de Conformidade CE
    • Informação Técnica

  • Dutch
    • Algemene
    • Beschrijving
    • Het Gereedschap Uitpakken
    • Installatie
    • Overzicht
    • Toepassing
    • Veiligheidswaarschuwingen Voor Elektrisch Gereedschap
    • Controleer de Kettingsmering
    • De Kettinggeleider en de Ketting in Elkaar Zetten
    • Gebruik
    • Het Accupack Installeren
    • Het Accupack Verwijderen
    • Het Gereedschap Vasthouden
    • Smeermiddel Voor de Geleider en Ketting Bijvullen
    • De Machine Starten
    • De Machine Stoppen
    • Een Boom Snoeien
    • Een Boom Vellen
    • Gebruik de Kettingrem
    • De Kettingspanning Aanpassen
    • De Snijschakels Slijpen
    • Een Boomstam Verzagen
    • Onderhoud
    • Onderhoud Van de Kettinggeleider
    • Probleemoplossing
    • Vervoer en Opslag
    • EG Conformiteitsverklaring
    • Technische Gegevens

  • Русский
    • Монтаж
    • Обзор
    • Общие Предупреждения По Безопасности При Работе Сэлектроинструментом
    • Описание
    • Предназначение
    • Распаковка Машины
    • Доливка Смазки Направляющей Шины Ипилящей Цепи
    • Извлечение Аккумулятора
    • Проверьте Смазку Цепи
    • Сборка Направляющей Шины И Цепи
    • Установка Аккумуляторной Батареи
    • Эксплуатация
    • Валка Дерева
    • Держите Машину
    • Запуск Машины
    • Остановите Машину
    • Работа С Цепным Тормозом
    • Заточка Цепи
    • Обрезка Сучьев
    • Раскряжевка Дерева
    • Регулировка Натяжения Цепи
    • Техобслуживание
    • Выявление Иустранение Неисправностей
    • Техобслуживание Направляющей Шины
    • Транспортировка Ихранение
    • Декларация Соответствия ЕС
    • Технические Данные

  • Suomi
    • Asennus
    • Kuvaus
    • Käyttötarkoitus
    • Pura Kone Pakkauksesta
    • Terälevyn Ja Ketjun Voiteluaineen Lisääminen
    • Turvallisuusvaroitukset
    • Yleiskatsaus
    • Akun Asentaminen
    • Koneen Käynnistäminen
    • Koneen Pitäminen
    • Käyttö
    • Poista Akku
    • Tarkasta Ketjun Voitelu
    • Terälevyn Ja Teräketjun Asentaminen
    • Ketjujarrun Käyttäminen
    • Koneen Pysäyttäminen
    • Puun Kaataminen
    • Puun Karsiminen
    • Tukin Katkaisu
    • Ketjun Kireyden Säätö
    • Kunnossapito
    • Terien Teroittaminen
    • Terälevyn Kunnossapito
    • Kuljettaminen Ja Säilytys
    • Vianmääritys
    • EU- Vaatimustenmukaisuusvakuutus
    • Tekniset Tiedot

  • Svenska
    • Allmänna Säkerhetsvarningar För Elverktyg
    • Beskrivning
    • Installation
    • Packa Upp Maskinen
    • Syfte
    • Översikt
    • Användning
    • Fyll På Svärd- Och Kedjeolja
    • Hålla Maskinen
    • Kontrollera Om Kedjan Måste Smörjas
    • Montera Batteripaketet
    • Montera Svärdet Och Kedjan
    • Ta Ut Batteripaketet
    • Fälla Ett TräD
    • Kapa en Stam
    • Kvista Trädet
    • Manövrera Kedjebromsen
    • Starta Maskinen
    • Stänga Av Maskinen
    • Att Vässa Kedjans Tänder
    • Justera Kedjans Spänning
    • Underhåll
    • Underhåll Av Svärdet
    • Felsökning
    • Transport Och Förvaring
    • EG-Försäkran Om Överensstämmelse
    • Tekniska Data

  • Norsk
    • Beskrivelse
    • Formål
    • Generelle Sikkerhetsadvarsler for Elektroverktøy
    • Installasjon
    • Legg Til Stang- Og Kjedesmøremiddelet
    • Oversikt
    • Pakk Ut Maskinen
    • Bruk
    • Fjerning Av Batteripakken
    • Hold Tak I Maskinen
    • Installer Batteripakken
    • Monter Styrestangen Og Kjedet
    • Stans Maskinen
    • Starte Maskinen
    • Undersøk Kjedesmøringen
    • Betjen Kjedebremsen
    • Fell Et Tre
    • Kapp Et Tømmer
    • Kvist Et Tre
    • Gjør Kutterne Skarpere
    • Juster Kjedestrammingen
    • Transport Og Oppbevaring
    • Vedlikehold
    • Vedlikehold Av Sverd
    • Problemløsning
    • EF-Samsvarserklæring
    • Tekniske Data

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual

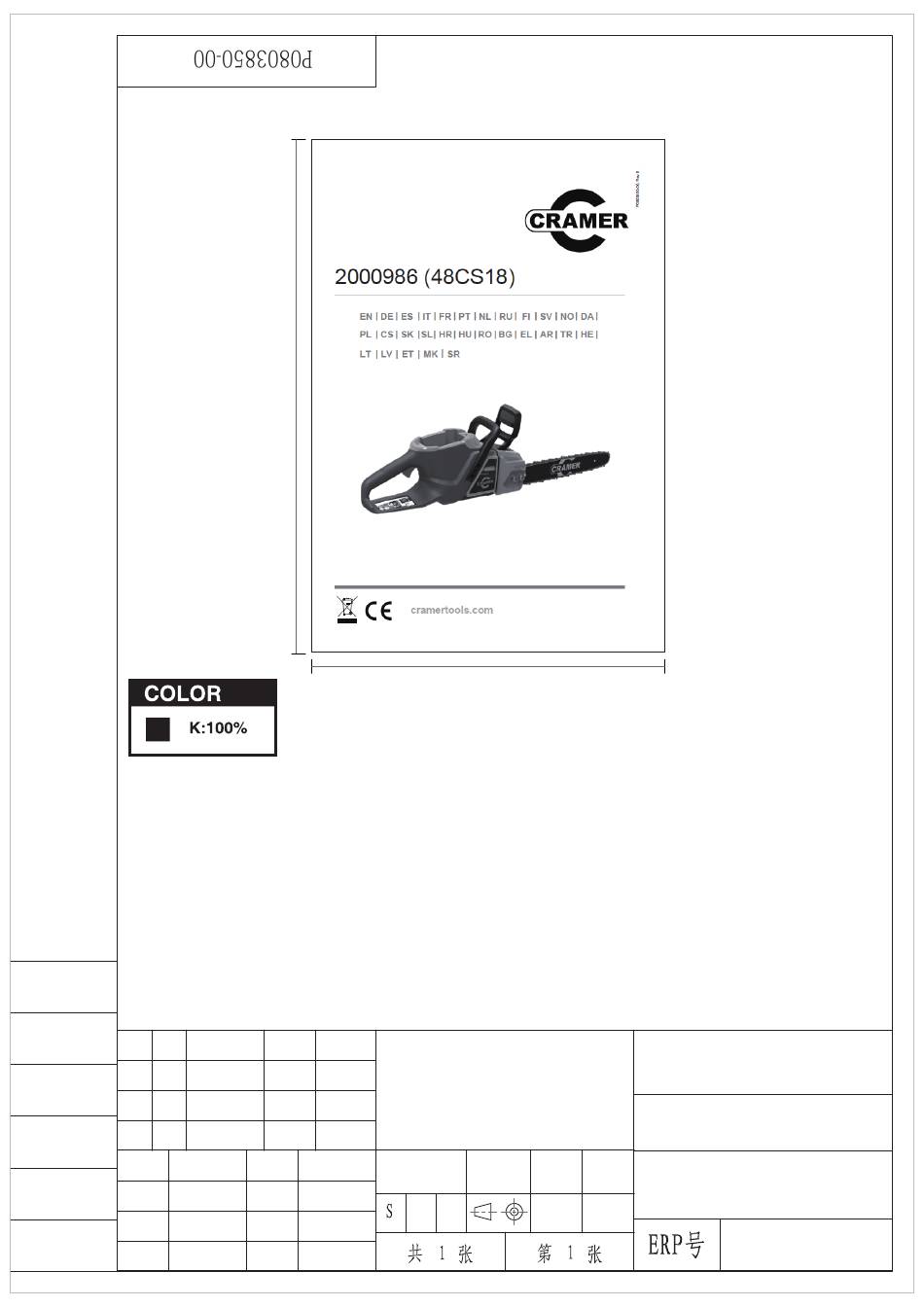

技术要求：
