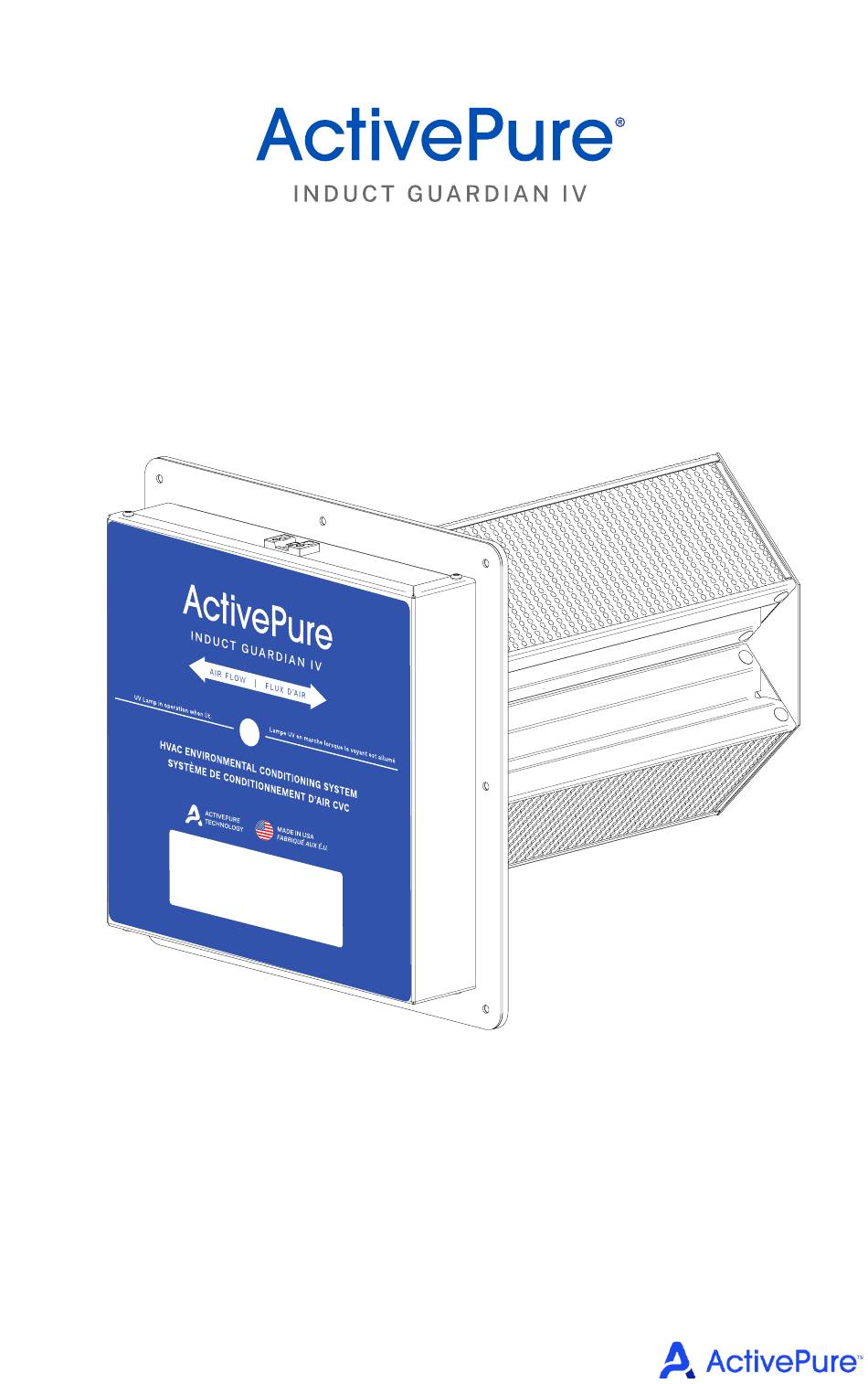

  • Page 1 READ MANUAL CAREFULLY FOR PROPER USE AND OPTIMAL OPERATION.

  • Page 2: Table Of Contents

    GENERAL INFORMATION PRODUCT OVERVIEW Congratulations on your purchase of the ActivePure Induct Guardian IV! The unit is easily mounted into the ® supply side of air conditioning and heating system air ducts by an electrician or HVAC professional, where it will provide 24/7 surface and air disinfection .

  • Page 3: Important Safety Instructions

    • DO NOT use this unit with an extension cord Location for Protective Earth Line. Read this manual in its entirety before using your ActivePure Induct Guardian IV. ® Keep out of the reach of children.

  • Page 4: For Canadian Customers Only

    This UV device helps reduce the spread of viruses in the air. Keep out of the reach of children. Please read the label and owner's manual before using: www .activepure .com/manuals PRECAUTIONS: WARNING: UV radiation emitted from this device . Unintended use of the device, or damage to the housing, may result in exposure to ultraviolet radiation .

  • Page 5: Product Features

    PRODUCT FEATURES It is important to be familiar with the parts of the ActivePure Induct Guardian IV . If any parts are missing, ® contact your sales representative or ActivePure Customer Service . Relay Port Removable Ballast Cover Power Cord...

  • Page 6: Installation Requirements

    3 . When installing near a furnace or heating coils, run Metal Ductwork the heating system through three full heating cycles Min . 17” x 17” to ensure the temperature of the ActivePure Induct Fiberglass Ductwork Max . Guardian IV unit does not exceed 200 F (93 C) .

  • Page 7: Electrical Requirements

    For 230V International Units: Brown = L1, Blue = L2, Green w/yellow stripe = Ground COMMUNICATION CONNECTION The ActivePure Induct Guardian IV provides a ® dry-contact relay port for optional remote monitoring of cell operation. Contacts are closed during normal operation and open if there is an interruption in operation.

  • Page 8: Installing The Unit

    If installed near a furnace or where emergency heat coils could raise WARNING the temperature inside the plenum, cycle the AC unit through three full heating cycles assuring that the temperature never exceeds F (93 C); the ActivePure Cell must not exceed 200 F (93 ° °...

  • Page 9: Wiring The Unit

    OSHA lockout procedures to prevent accidental exposure WARNING to electrical energy 1 . Connect wires coming from the ActivePure Induct Guardian IV unit to the fan relay as follows: ® NOTE: All units come standard with a blunt cord . 120 Volt Unit:...

  • Page 10: Maintenance/Uv Bulb Indicator

    ActivePure Cell every one (1) year . The UV Bulb Indicator on the face of the unit will glow when the UV bulb is in use . If the indicator does not glow and the unit has power, the ActivePure Cell should be replaced .
  • Page 11 CHANGING THE ACTIVPURE CELL (CONT.) ® 4 . Remove the used 5 . Plug the new ActivePure Cell 6 . Secure with six (6) thumb screws . ActivePure Cell from the into the base unit . Be sure base unit and dispose of the Air Flow / Honeycomb Cell bulb properly .

  • Page 12: Replacing The Ballast

    REPLACING THE BALLAST • Never attempt to check operation of the ActivePure Cell(s) by direct ® observation; severe eye damage can result; use the indicator lamps on the bottom of the ballast only • Disconnect power at the breaker or fuse panel before servicing unit;...
  • Page 13 REPLACING THE BALLAST (CONT.) ONTINUED) To reconnect wiring, insert wire into the corresponding color connector . Gently pull back after inserting wire to ensure the wire is properly locked into place . UPPER (3 terminals) • Black power wire in BLACK •...

  • Page 14: Replacement Parts & Service

    Induct Guardian IV unit, visit www .activepure .com/warranty . ® To view full details on warranty coverage, visit www .activepure .com/manuals . If you have any questions concerning this, or any ActivePure product, contact ActivePure Customer Service at 800.572.1446 or email...

  • Page 15: Fcc Declaration & Responsible Party

    Class B digital device, pursuant of Model: A1033B part 15 of the FCC Rules . These limits are designed to provide reasonable Produced by: ActivePure Manufacturing, LLC protection against harmful interference This device complies with Part 15 of the in a residential installation . This FCC Rules .
  • Page 16 For information regarding the use of this product, please call Customer Service . 1.800.572.1446 or email at customerservice@ActivePure.com www.activepure.com ActivePure Manufacturing, LLC | 1300 Valley Drive | Bristol, VA 24201 | 800 .572 . 1 446 Assembled in U .S .A . | © ActivePure Manufacturing, LLC . All Rights Reserved...
  • Page 17 RVEUILLEZ LIRE ATTENTIVEMENT LE MANUEL AFIN D’UTILISER CORRECTEMENT L’APPAREIL ET D’ASSURER SON FONCTIONNEMENT OPTIMAL.

  • Page 18: Description Du Produit

    INFORMATIONS GÉNÉRALES DESCRIPTION DU PRODUIT Félicitations pour votre achat de l’ActivePure Induct Guardian IV! L’unité se monte facilement sur le côté ® alimentation des conduits d’air d’un système de climatisation et de chauffage, par un électricien ou un professionnel du CVC, afin d’assurer une désinfection des surfaces et de l’air 24 h/24 et 7 j/7 . Veuillez lire et suivre toutes les procédures de service décrites dans le présent manuel avant de l’installer ou de le réparer .

  • Page 19: Consignes De Sécurité Importantes

    • NE PAS utiliser cet appareil avec une rallonge Emplacement de la mise à la terre. Veuillez lire entièrement ce manuel avant d’utiliser votre ActivePure Induct Guardian IV. ® Garder hors de la portée des enfants.

  • Page 20: Pour Les Clients Au Canada Seulement

    Ce modèle à rayons UV permet de réduire la propagation des virus dans l’air. Garder hors de la portée des enfants. Veuillez lire l’étiquette et le guide du propriétaire avant l’utilisation: www .activepure .com/manuals PRÉCAUTIONS: MISE EN GARDE: Cet appareil émet des rayonnements UV . L’utilisation involontaire de cet appareil ou un boîtier endommagé...

  • Page 21: Caractéristiques Du Produit

    CARACTÉRISTIQUES DU PRODUIT Il est important de se familiariser avec les composants du système ActivePure Induct Guardian IV . En ® cas de pièce manquante, veuillez contacter votre représentant commercial ou le service à la clientèle d’ActivePure . Port relais Couvercle du ballast retirable Cordon électrique...

  • Page 22: Exigences D'installation

    200 F (93 ° ° 1 . L’appareil ActivePure Induct Guardian IV doit être ® installé sur l’unité de traitement de l’air dans le système CVC . 2 . Le conduit autour de l’installation doit être propre et sec afin d’assurer une bonne adhésion du...

  • Page 23: Installation Électrique

    Pour les appareils internationaux de 230V : Marron = L1, Bleu = L2, Vert avec rayures jaunes = Mise à la terre CONNEXION DE COMMUNICATION L’appareil ActivePure Induct Guardian IV fournit un relais à ® contacts secs pour une gestion à distance facultative de l’activation de la cellule .

  • Page 24: Installation De L'appareil

    INSTALLATION DE L’APPAREIL • Si l’appareil est installé dans un système CVC fixé sur un toit, il doit être protégé des éléments • Cette unité est équipée d’un ballast universel fonctionnant à une tension nominale comprise entre 100 et 277 VCA, 50/60 Hz ATTENTION •...

  • Page 25: Brancher L'appareil

    Suivez toujours les procédures de verrouillage OSHA afin de prévenir une exposition accidentelle à WARNING l’énergie électrique 1 . Connectez les câbles sortant de l’appareil ActivePure Induct Guardian IV comme suit: ® REMARQUE: Tous les appareils sont fournis avec un câble brut .

  • Page 26: Entretien/Indicateur De Lampe Uv

    ENTRETIEN/INDICATEUR LAMPE UV Votre unité ActivePure Induct Guardian IV ne nécessite aucun entretien ® périodique au-delà du remplacement normal de la cellule ActivePure ® (1) fois par an . L’indicateur de fonctionnement de la lampe UV sur le devant de l’appareil s’allume lorsque l’ampoule UV est en marche .
  • Page 27 CHANGEMENT DE LA CELLULE ACTIVEPURE (SUITE) ® 4 . Séparez la cellule 5 . Branchez la nouvelle cellule 6 . Vissez avec six (6) vis de serrage . ActivePure usagée de ActivePure dans la base de ® ® la base de l’appareil et l’appareil .

  • Page 28: Changer Le Ballast

    3 . Retirez les deux (2) écrous à ailettes 4 . Retirez les fils du ballast en pressant en haut et en bas du ballast pour un petit tournevis sur le mécanisme ôter celui-ci de l’assemblage . de libération : ActivePure® Induct Guardian IV 8 fils...
  • Page 29 CHANGER LE BALLAST (SUITE) ONTINUED) Pour rebrancher les fils, insérez le fil dans le connecteur coloré correspondant . Tirez doucement sur les fils pour vous assurer qu’ils sont correctement maintenus en place . UPPER (3 terminals) • Black power wire in BLACK •...

  • Page 30: Pièces De Rechange Et Service

    INFORMATIONS RELATIVES À LA GARANTIE Garantie limitée de 5 ans Pour enregistrer votre ActivePure Induct Guardian IV, rendez-vous sur www .activepure .com/warranty . ® Pour connaitre tous les détails de la couverture de la garantie, rendez-vous sur www .activepure .com/manuals .

  • Page 31: Déclaration Fcc Et Partie Responsable

    Classe B, Modèle: A1033B conformément à la section 15 des réglementations FCC . Ces limites sont Fabriqué par: ActivePure Manufacturing, LLC établies afin d’apporter une protection Cet appareil est conforme à la section 15 des raisonnable contre les interférences règles de la FCC .
  • Page 32 à la clientèle . 1.800.572.1446 ou écrivez à customerservice@ActivePure.com www.activepure.com ActivePure Manufacturing, LLC | 1300 Valley Drive | Bristol, VA 24201 | 1 .800 .572 . 1 446 Fabriqué aux États-Unis | © ActivePure Manufacturing, LLC . Tous droits réservés...
