EUFAB 12016 Manual

D
Art.-Nr. 12016
QUICKY UNIVERSAL ADAPTER für Fahrradträgeraufsätze
schnell – einfach – preiswert
Passend für fast alle Fahrradträgeraufsätze
•
Für fast alle Fahrradgrößen sowie Y- und Oversize-Rahmen bis ø 90 mm
•
Einfache und sichere Befestigung der Fahrräder
•
Einfach den Adapter in der Rahmenaufnahme des bisherigen Fahrradträgers verklemmen
•
und dann Ihr Fahrrad durch den Adapter befestigen
TÜV-/GS-geprüft
•

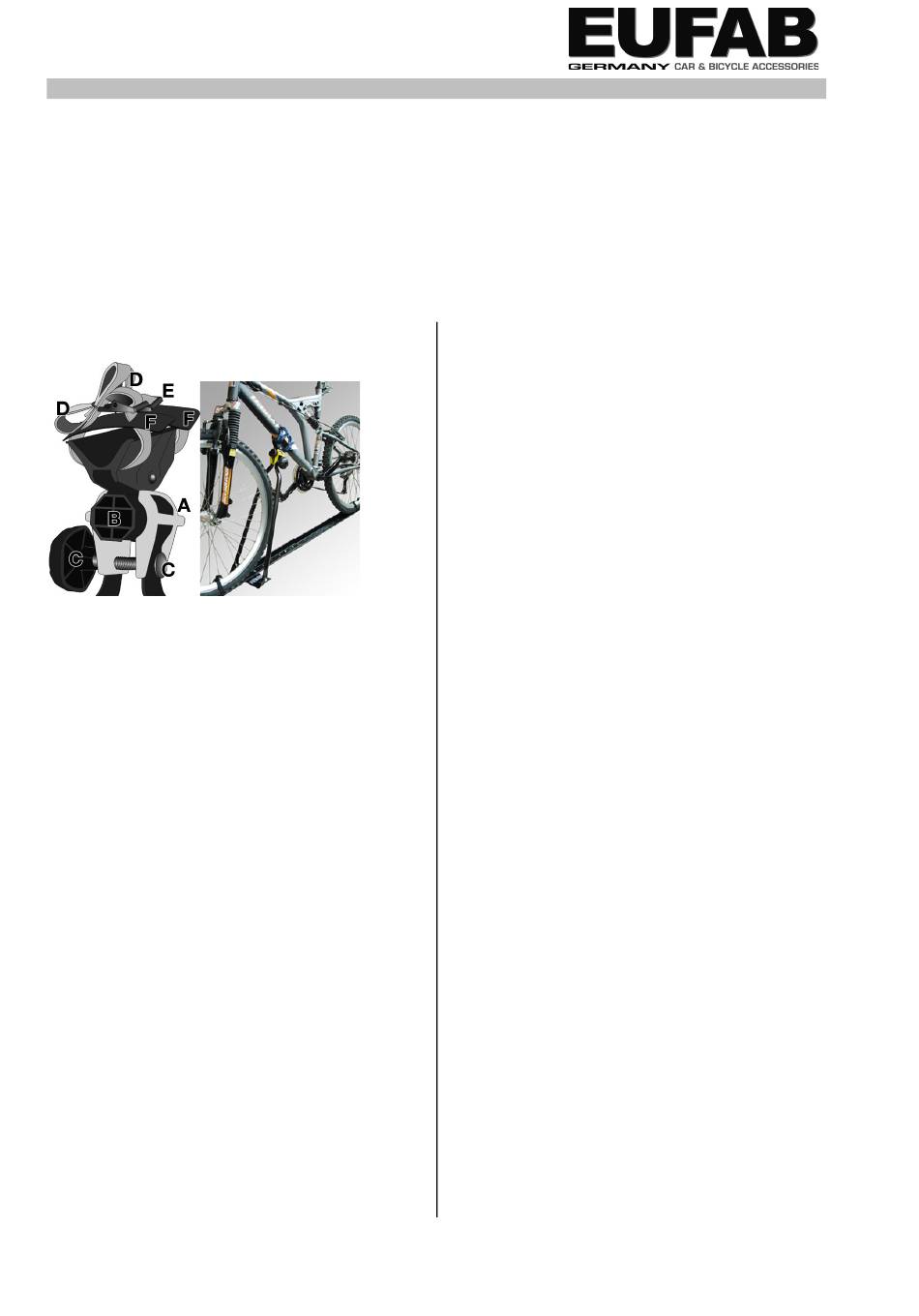

Montageanleitung:
1. Öffnen Sie die Rahmenaufnahme Ihres
Fahrradträgeraufsatzes.
2. Legen Sie das achteckige Unterteil (B)
Ihres Trägeradapters wie einen Fahrrad-
rahmen in die Öffnung der Halbschalen
Ihres Fahrradträgers und spannen diesen
über die Rändelschraube (C) der Auf-
nahme fest ein.
3. Achten Sie auf sicheren und mittigen Sitz
des Adapters.
4. Stellen Sie Ihr Fahrrad auf den Träger
und richten die Rahmenaufnahme (A) des
Quicky auf Ihren Fahrradrahmen aus.
5. Stellen Sie sicher, dass der Fahrradrah-
men parallel zur Aufnahme verläuft.
6. Die beiden Haltespanngurte (D) müssen
nun um den Fahrradrahmen gezogen und
in die Spanngurtschlösser (E) eingeführt
werden.
7. Ziehen Sie die Spanngurte richtig fest, so
dass das Fahrrad einen sicheren und fe-
sten Halt erlangt.
8. Achten Sie darauf, dass die Gummila-
schen (F) zwischen Fahrradrahmen und
Spanngurten (D) liegen und so den Lack
Ihres Fahrradrahmens schützen.
9. Zuletzt überprüfen Sie nochmals den fe-
sten und sicheren Sitz des Quicky in Ih-
EAL GmbH, Postfach 14 41 24, D-42310 Wuppertal
rem Fahrradträgeraufsatz und des Fahr-
radrahmens im Quicky.
10. Die restlichen Montagearbeiten des Fahr-
rades entnehmen Sie bitte der Montage-
anleitung Ihres Trägeraufsatzes.
Sicherheitshinweise:
1. Bitte bedenken Sie, dass Sie durch den
Transport der Fahrräder auf dem Fahr-
zeugdach einen erhöhten Schwerpunkt
haben, welcher sich auf die Fahreigen-
schaften Ihres PKW in Normalsituationen
(Kurvenfahrt, Bremsung, Ausweichmanö-
ver und andere Verkehrs- oder Witte-
rungsbedingungen) erschwerend aus-
wirkt.
2. Kontrollieren Sie vor dem Antritt der
Fahrt immer die korrekte und sichere
Montage der Träger, des Adapters und
des Fahrrades.
3. Überprüfen Sie in regelmäßigen Abstän-
den die einzelnen Komponenten der
Transportvorrichtung wie z. B. (Handrad
des Trägers zur Befestigung des Quicky,
Spanngurte die den Fahrradrahmen befe-
stigen, Gummilaschen, Fahrradaufnah-
me) auf ihre ordnungsgemäße Anbrin-
gung.
4. Passen Sie Ihre Reise- und Fahrge-
schwindigkeit immer den Verkehrs- und
Witterungsverhältnissen an und über-
schreiten Sie nicht, wenn möglich, die
Richtgeschwindigkeit (130 km/h).
5. Achten Sie darauf, dass die Gummieinle-
ger in den Halbschalen und unter den
Spanngurten immer mit verwendet wer-
den, da diese das Verrutschen des Fahr-
radrahmens im Adapter verhindern. Ach-
ten Sie aufgrund der erhöhten Fahrzeug-
höhe immer auf Durch-, und Einfahrten
wie Tunnel, Tiefgaragen, Garagen etc.
6. Die zulässige Dachlast ist zu beachten!
7. Es dürfen keine Fahrradteile über die
äußeren Umrisse des Fahrzeugs stehen!
