Comica CVM-WM200 PRO User Manual

Hide thumbs Also See for CVM-WM200 PRO:

Advertisement

Quick Links

Download this manual
UHF Metal Dual-channel Wireless Microphone
User Manual

Advertisement

loading
Need help?

Need help?

Do you have a question about the CVM-WM200 PRO and is the answer not in the manual?

Questions and answers

Related Manuals for Comica CVM-WM200 PRO

Summary of Contents for Comica CVM-WM200 PRO

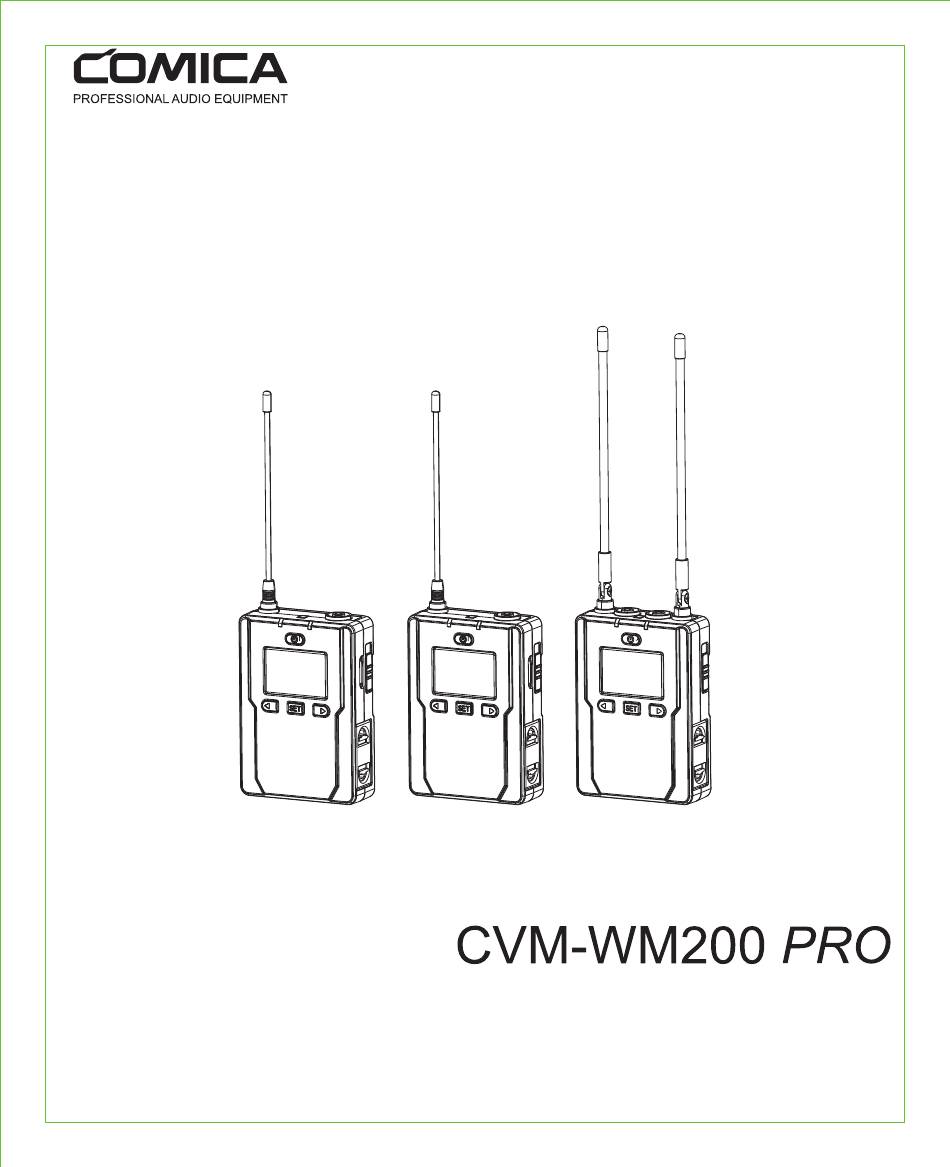

  • Page 1 UHF Metal Dual-channel Wireless Microphone User Manual...

  • Page 3: Main Features

    Foreword Thanks for purchasing Comica WM200 PRO Main Features Dual-channel Wireless Microphone, One Touch to Switch Channel ● Support Maximum Capacity of 128G Micro SD Card for External Memory ● 96 Channels for Multiple Devices Working Together ● 180° Rotatable Antenna, Working Distance Up to 120m ●...
  • Page 4 Notice Transmitter should be placed at a distance more than 10cm from Receiver. When the distance is less than 10cm, Receiver’s wireless signal receiving part will take protect action to shut down the receiving wireless signal, then audio may be intermittent, which is normal "Update"...

  • Page 5: Fcc Statement

    FCC statement This device complies with Part 15 of the FCC rules. Operation is subject to the following two conditions: 1) this device may not cause harmful interference, and 2) this device must accept any interference received, including interference that may cause undesired operation.

  • Page 6: Packing List

    Packing List Main Part: Lavalier Transmitter (TX) Receiver (RX) Multiple Selections: WM200 PRO (A) = 2TX + RX WM200 PRO (C) = TX + RX...
  • Page 7 Accessories: ① 3.5mm Mic Audio Input Cable ⑥ Cold Shoe Mount ② 3.5mm TRS-TRS Audio Cable ⑦ Wind Mu ③ 3.5mm TRS-XLR Audio Cable ⑧ Portable Box ④ USB-C Charging Cable ⑨ User Manual ⑤ Belt Clip ⑩ Warranty Card ①...
  • Page 8 Components and Instruction Lavalier Transmitter (TX): ① ② ③ ⑦ ⑧ ④ ⑪ ⑫ ⑤ ⑥ ⑩ ⑬ ⑮ ⑭ ⑨ ⑯...
  • Page 9 ① IR Sensor ② Mic/Line in Audio Input Port: Mic mode is for microphone input; Line in mode is for external audio input, such as smartphone music player; Selecting the corresponding input mode will bring you better audio e ect ③...
  • Page 10 Receiver (RX) : ① ② ③ ④ ⑨ ⑧ ⑤ ⑩ ⑥ ⑬ ⑦ ⑪ ⑭ ⑮ ⑫ ⑯...
  • Page 11 ① 3.5mm Audio Output Port ② IR Sensor ③ 3.5mm Monitoring Port ④ Group A Antenna ⑤ Group A Working Status Indicator: Blue light keeps on after successfully paired; Blue light flickers when pairing fails; Red light flickers when in IR sync/low power; Red light keeps on when the group is closed ⑥...
  • Page 12 Screen Display and Menu Introduction Screen Display Instruction Lavalier Transmitter(TX) : Recording ● Micro SD Card Inserted Muting (Unlocking) Micro SD Card Removed Muting (Locking) Signal Strength High Normal Recording Signal Strength Low Muting Battery Power Group A Group A/B CH36 543.125MHz Channel...
  • Page 13 Receiver (RX) : Group A Signal Strength Group B Signal Strength Battery Power Group A Group B Group A Group B CH 36 CH 58 Group A Channel Group B Channel Group A transmitter Battery Group B transmitter Battery Group A Audio Dynamic Bar Group B Audio Dynamic Bar R E C A R E C B...

  • Page 14: Menu Introduction

    Menu Introduction 1. Recording Function At the home page and the screen lights up for long pressing button to record, of the screen flashes is recording; At the home page and screen lights up for long pressing button to stop recording; audio is stored in the Micro SD card (Please purchase Micro SD card by yourself) Recording ..
  • Page 15 3. Muting Mode On/O Muting Muting Enable Disable When set to ‘ Disable ’, the muting function cannot be used, the icon is: When set to ‘ Enable ’, the muting function works, the icon is: The muting mode can be controlled only when the screen is on, press any button to light the screen and then press the Power/Muting Button to switch the muting mode 4.

  • Page 16: Update Mode

    5. Update Mode Update Mode Update Mode 1.When the update mode is o , there are not a disk on the computer 2.When the update mode is on, a WM200_PRO disk appears after WM200 PRO is connected with the computer, put the upgrade file to the disk and then restart the WM200 PRO to upgrade WM200_PRO...

  • Page 17: Installation And Usage

    Installation and Usage 1. Install two AA batteries into the battery tray according to the positive and negative electrode. It supports external power supplying through USB-C Plug When it needs to be used for a long time, it can be connected to the external power to realize charging while using.
  • Page 18 3. Insert the 3.5mm TRS microphone into the MIC port, install the belt clip to the belt clip port and wear it correctly...
  • Page 19 4. Connect the receiver and devices through the cold shoe mount and 3.5mm TRS-TRS audio cable / 3.5mm TRS-XLR audio cable; Adjust the antenna angle of the receiver according to your needs (90° is the best angle for signal transmission); Insert the headphone into the 3.5mm monitoring port to monitor...

  • Page 21: Specifications

    Specifications Lavalier Transmitter (TX) Group A Wireless Frequency 534.125MHz ~ 557.875MHz Group B Wireless Frequency 566.125MHz ~ 589.875MHz Transmit Power 15dBm/10dBm Antenna 1/4 Wavelength Wire Antenna Signal/Noise 70dB Equivalent Noise 24dBA Sound Pressure Level 100dB Low Cut 80Hz / 160Hz Sound Delay <20ms Audio Distortion...
  • Page 22 Receiver (RX) Group A Wireless Frequency 534.125MHz ~ 557.875MHz Group B Wireless Frequency 566.125MHz ~ 589.875MHz Receiving Sensitivity <-93dBm Antenna 1/4 Wavelength Wire Antenna Signal/Noise 70dB Equivalent Noise 24dBA Sound Delay <20ms Audio Distortion <0.5% 660mW in Dual-channel Mode Power Consumption 430mW in Single Channel Mode Battery AA Batteries x 2pcs...
  • Page 23 UHF全金属双通道无线麦克风 产品使用说明书...
  • Page 25 前言 感谢您购买科唛WM200 PRO 产品主要功能 UHF双通道无线麦克风，一键切换通道 ● 支持最大容量128G Micro SD卡存储，即录即存 ● 96频，可多机位多设备同时使用 ● 180°可旋转天线，传输距离高达120m ● 支持固件升级及录音文件高速传输 ● 支持自动扫描/手动调频及红外配对 ● M/S切换、低切、 16级音量、静音等多功能 ● 支持USB-C接口外部电源供电，可更换AA电池 ● LCD显示屏，可视化操作及使用 ● 全金属制造，超强屏蔽性能 ● 注意事项 正常使用时发射器应距离接收器10cm以上，当小于10cm时，接收器的无线信号接收部分 将会进行保护动作，从而关闭无线信号接收，音频可能出现间断，此为正常现象 “升级”或“拷贝”功能与“录音”功能不可同时使用 当需要长时间使用时，可连接外部移动电源实现边充边用；不支持AC/DC电源供电，否则 会产生噪音 近距离使用该产品时，建议将此产品RF强度设置为“LOW”， 可降低功耗增加续航时间 用于手机拍摄时，请您自行购买3.5mm TRS-TRRS音频连接线...
  • Page 26 包装清单 主体: 接收器 (RX) 领夹发射器（TX） 搭配选择: WM200 PRO (A) = 2TX + RX WM200 PRO (C) = TX + RX...
  • Page 27 配件: ① 3.5mm TRS麦克风输入线 ⑥ 冷靴快装板 ② 3.5mm TRS-TRS音频连接线 ⑦ 防风毛 ③ 3.5mm TRS-XLR音频连接线 ⑧ 便携箱 ④ USB-C充电线 ⑨ 说明书 ⑤ 腰带夹 ⑩ 保修卡 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ UHF Metal Dual-channel Wireless Microphone User Manual ⑨ ⑩...
  • Page 28 部件介绍及说明 领夹发射器: ① ② ③ ⑦ ⑧ ④ ⑪ ⑫ ⑤ ⑥ ⑩ ⑬ ⑮ ⑭ ⑨ ⑯...
  • Page 29 ① 红外窗口 ② Mic/Line in音频输入插口： Mic模式下麦克风音源输入; Line in模式下外部音源输入，比如手机音乐播放等； 选择对应的输入模式会有更好的音频效果 ③ 天线 ④ 开关/静音按键： 长按开机/关机；短按切换静音 ⑤ LCD显示屏 ⑥ 功能调节按键-： 短按返回上一级 ⑦ 对码状态指示灯： 红外对码时红灯闪烁；配对后蓝灯长亮（无论是否配对成功） ⑧ 音频状态指示灯： 正常拾音时蓝灯长亮；静音时红灯长亮；低电量时红灯闪烁 ⑨ SET功能菜单选项/录音按键: 长按进入功能菜单调节；短按确定；在首页且屏幕亮显时长按开启/关闭录音 ⑩ 功能调节按键+： 短按进入下一级 ⑪ Micro SD卡插口 ⑫ 通道选择开关 ⑬ 腰带夹插孔 ⑭ 电池仓 ⑮...
  • Page 30 接收器: ② ① ③ ④ ⑨ ⑧ ⑤ ⑩ ⑬ ⑥ ⑦ ⑪ ⑭ ⑮ ⑫ ⑯...
  • Page 31 ① 3.5mm 音频输出口 ② 红外窗口 ③ 3.5mm 监听口 ④ A通道天线 ⑤ A通道工作状态指示灯： 配对成功后，蓝灯长亮；配对不成功，蓝灯闪烁；红外对码/低电量时，红灯闪烁； 通道关闭时，红灯长亮 ⑥ LCD显示屏 ⑦ 功能调节按键-： 短按返回上一级 ⑧ 开/关按键： 长按开机/关机 ⑨ B通道天线 ⑩ B通道工作状态指示灯 ⑪ 功能调节按键+： 短按进入下一级 ⑫ SET功能菜单选项按键： 长按进入功能菜单调节；短按确定 ⑬ 通道选择开关 ⑭ 腰带夹插孔 ⑮ 电池仓 ⑯ USB-C供电插口...
  • Page 32 屏幕显示与菜单介绍 屏幕显示 领夹发射器： 正在录音 ● 已插入Micro SD卡 信号强度强 正常拾音 静音功能解锁 Micro SD卡已拔出 信号强度弱 静音 静音功能锁定 电量 通道 A A/B通道 CH36 543.125MHz 频道 频率 00:00:00 录音时长 A/B通道 音频动态显示条...
  • Page 33 接收器： A通道信号强度 B通道信号强度 电量 通道 A 通道 B A通道 B通道 CH 36 CH 58 A通道频道 B通道频道 A通道发射端电量 B通道发射端电量 A通道音频动态条 B通道音频动态条 R E C A R E C B A通道录制中 B通道录制中 CH 36 CH 58...
  • Page 34 菜单介绍 1. 录音功能 在首页且屏幕亮显时长按 按键进行录音，显示屏的 图标闪烁即是正在录音； 按键停止录音；音频数据存储在本机Micro SD卡中 在首页且屏幕亮显时长按 （请自行购买Micro SD卡） 录音进行中..● 通道 A CH36 543.125MHz 00:03:50 录音时长 “升级”或“拷贝”与“录音”功能不可同时使用 2. 发射功率调节 发射功率 发射功率 高 低 功率强度高时，无线工作距离较远，功耗较高，续航时间短； 功率强度低时，无线工作距离较近，功耗较低，续航时间长...
  • Page 35 3. 静音锁定 静音锁定 静音锁定 解锁 锁定 设置为“锁定”后静音功能不能使用，图标显示： ： 设置为“解锁”后静音功能开启，图标显示 静音必须在屏幕亮显时才可操控，按下任何按键使屏幕亮显， 再短按开机/静音按键切换静音模式 4. 升级与拷贝 升级与拷贝 升级与拷贝 开启 关闭 1. “升级与拷贝”功能关闭时，录音功能才可使用，机器连接电脑后不出现盘符 2. “升级与拷贝”功能开启时，机器连接电脑后出现两个盘符，才可以进行硬 件升级与音频文件拷贝 3. 机器连接电脑后出现两个盘符，录制的音频文件可从Micro SD卡的盘符中拷出； 升级文件请拷入至WM200_PRO盘符，然后重新启动机器即可升级 Micro SD卡盘符 WM200_PRO Micro SD卡盘符的名称和内存由您所购买的Micro SD卡决定...
  • Page 36 5. 升级模式 升级模式 升级模式 关闭 开启 1. “升级模式”功能关闭时，机器连接电脑后不出现盘符 2. “升级模式”功能开启时，机器连接电脑后出现WM200_PRO盘符，升级文件请 放至该盘符，然后重新启动机器即可升级　 WM200_PRO...
  • Page 37 安装与使用方法 1. 将电池按照正负极指示装入电池仓，可使用外部电源供电，通过USB-C充电线将电源与设 备连接即可 当需要长时间使用时，可连接外部移动电源实现边充边用；不支持AC/DC电源供 电，否则会产生噪音 POWER POWER 5V/1A 5V/1A 2. 长按电源按键开机，根据个人需求将TX和RX进行手动/自动配对 A.手动调频配对 长按接收器的SET键进入通道CH调节状态，根据个人需求调节到相应频道；选择“同步发射 器”后，将接收器对准发射器的红外窗口进行配对 B.自动扫描配对 在接收器上选择“自动扫描”，自动选择当下环境最优频道；选择“同步发射器”，将接 收器对准发射器的红外窗口进行配对 30cm 红外窗口 红外窗口...
  • Page 38 3. 把3.5mm TRS麦克风输入线插入MIC插口，把腰带夹安装到腰带夹插口正确佩戴即可...
  • Page 39 4. 通过冷靴快装板和3.5mm TRS-TRS音频连接线/3.5mm TRS-XLR音频连接线连接接收器与摄 影摄像设备；根据个人需求，调节接收器的天线角度（90°为信号传输最佳角度）；把耳机 插入3.5mm耳机监听口进行实时监听...
  • Page 41 技术规格 领夹发射器 TX 534.125MHz ~ 557.875MHz Group A 载波频率 566.125MHz ~ 589.875MHz Group B 载波频率 15dBm/10dBm 发射功率 1/4波长导线天线 天线 70dB 系统信噪比 24dBA 系统等效噪声 100dB 声压级 80Hz/160Hz 低切 <20ms 声音延迟 <0.5% 音频失真 高发射功率: 660mW 功耗 低发射功率: 430mW 电池 两节AA电池 84 x 63.5 x 23mm 尺寸...
  • Page 42 接收器 RX 534.125MHz ~ 557.875MHz Group A 载波频率 566.125MHz ~ 589.875MHz Group B 载波频率 <-93dBm 接收灵敏度 1/4波长导线天线 天线 70dB 系统信噪比 24dBA 系统等效噪声 <20ms 声音延迟 <0.5% 音频失真 双通道: 660mW 功耗 单通道: 430mW 两节AA电池 电池 84 x 63.5 x 23mm 尺寸 145g 净重...
