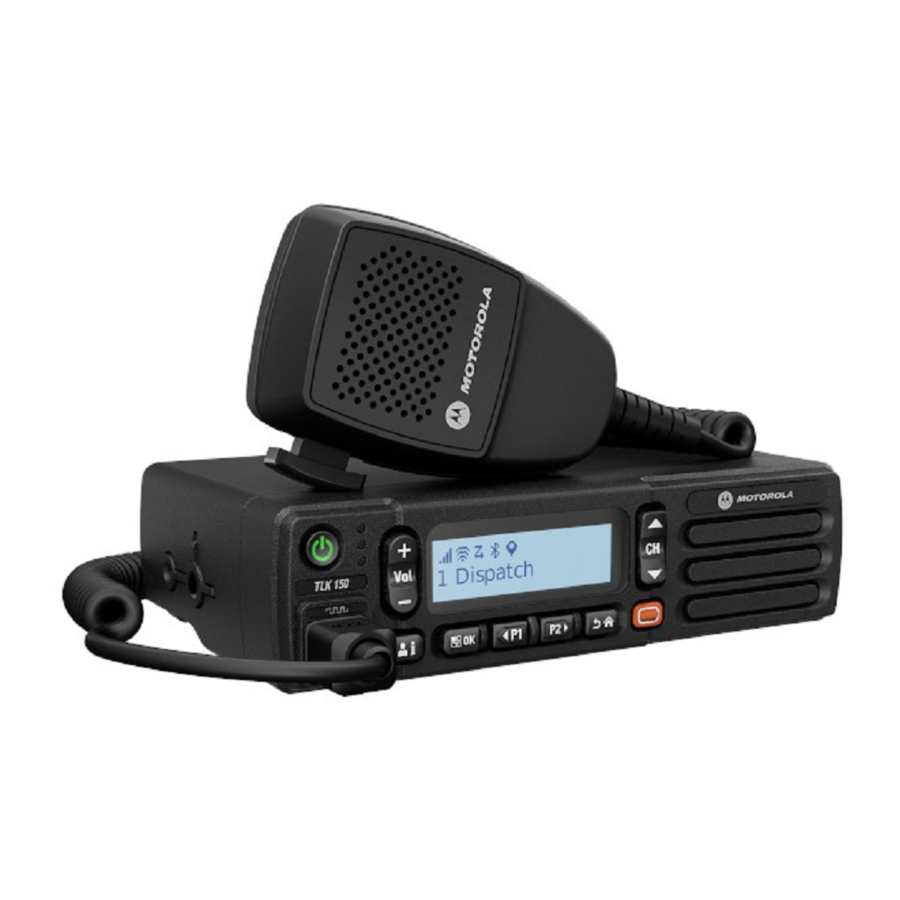

Motorola solutions WAVE TLK 150 User Manual
Hide thumbs
Also See for WAVE TLK 150:
- Installation manual (369 pages) ,
- Rf energy exposure training and product safety information (104 pages) ,
- Quick reference manual (8 pages)
Subscribe to Our Youtube Channel
Related Manuals for Motorola solutions WAVE TLK 150
Summary of Contents for Motorola solutions WAVE TLK 150
- Page 1 ™ WAVE Mobile TLK 150 User Guide MARCH 2022 *MN006371A01* MN006371A01-AD © 2022 Motorola Solutions, Inc. All rights reserved...
- Page 2 Industry Canada WLAN Statement..................7 Notice to Users (FCC and Industry Canada)..............8 Warranty and Service Support.......................8 Limited Warranty.........................8 MOTOROLA SOLUTIONS COMMUNICATION PRODUCTS......... 8 I. WHAT THIS WARRANTY COVERS AND FOR HOW LONG:......8 II. GENERAL PROVISIONS..................8 III. STATE LAW RIGHTS:..................9 IV.
- Page 3 MN006371A01-AD Contents 7.1 Making Calls on the Radio.....................21 7.2 Receiving and Responding to Calls on the Radio..............21 Chapter 8: Supervisory Override................23 Chapter 9: Checking Radio Information..............24 Chapter 10: Bluetooth.....................25 10.1 Turning the Bluetooth On or Off...................25 Turning the Bluetooth On....................25 Turning the Bluetooth Off....................25 10.2 Viewing Bluetooth Connectivity Status................
- Page 4 MN006371A01-AD Contents 13.2 Receiving IPAs........................32 13.3 Viewing IPA List........................32 13.4 Clearing IPA Status List.......................32 Chapter 14: Emergency Operation................ 34 14.1 Declaring Emergency......................34 14.2 Cancelling Emergency......................34 14.3 Receiving Emergency Alerts....................35 14.4 Responding to Emergency Alert..................35 14.5 Receiving Emergency Calls....................35 14.6 Clearing Emergency Alert List.....................
- Page 5 License Rights The purchase of Motorola Solutions products shall not be deemed to grant either directly or by implication, estoppel or otherwise, any license under the copyrights, patents or patent applications of Motorola Solutions, except for the normal non-exclusive, royalty-free license to use that arises by operation of law in the sale of a product.
- Page 6 MN006371A01-AD Legal and Support 2022 Motorola Solutions, Inc. All Rights Reserved © Legal and Compliance Statements Supplier's Declaration of Conformity Supplier's Declaration of Conformity Per FCC CFR 47 Part 2 Section 2.1077(a) Responsible Party Name: Motorola Solutions, Inc. Address: 2000 Progress Pkwy, Schaumburg, IL. 60196...
- Page 7 RF energy awareness, and control for Compliance with applicable standards and Regulations. Any modification to this device, not expressly authorized by Motorola Solutions, may void the user's authority to operate this device. For Japan, the device is restricted to indoor use only when operating in the 5150 to 5350 MHz frequency range, except for transmission with 5.2 GHz High Power Data Communication System base...
- Page 8 Motorola Solutions cannot be responsible in any way for any ancillary equipment not furnished by Motorola Solutions which is attached to or used in connection with the Product, or for operation of the Product with any ancillary equipment, and all such equipment is expressly excluded from this warranty.
- Page 9 Warranty service will be provided by Motorola Solutions through one of its authorized warranty service locations. If you first contact the company which sold you the Product (for example, dealer or communication service provider), it can facilitate your obtaining warranty service.
- Page 10 1 Motorola Solutions will be notified promptly in writing by such purchaser of any notice of such claim, 2 Motorola Solutions will have sole control of the defense of such suit and all negotiations for its...
- Page 11 MN006371A01-AD Read Me First Chapter 1 Read Me First This user guide covers the basic operations of the radio models offered in your region. Notations Used in This Manual Throughout the text in this publication, you notice the use of Warning, Caution, and Notice. These notations are used to emphasize that safety hazards exist, and the care that must be taken or observed.
- Page 12 MN006371A01-AD Chapter 1 : Read Me First Software Version All the features described in the following sections are supported by the software version R03.01.01 or later. Contact your dealer or administrator for more information. Radio Care This section describes the basic handling precaution of the radio. Table 2: IP Specification IP Specification Description...
- Page 13 MN006371A01-AD Radio Overview Chapter 2 Radio Overview This chapter explains the overview of your radio. Table 3: Radio Overview Buttons Descriptions Power button Turn the radio on and off. Volume Up button Increase the volume level. Volume Down button Decrease the volume level. Channel button Navigate up or down to the next channel or talkgroup in the list.
- Page 14 MN006371A01-AD Chapter 2 : Radio Overview Depending on the duration of a button press, the programmable buttons function differently. 2.1.1 Assignable Radio Functions The following radio functions can be assigned to the programmable buttons by your dealer. Press the Menu/OK button to launch the following features. NOTE: Not all programmable buttons are listed in the following list, refer to the portal for more information.
- Page 15 MN006371A01-AD Getting Started Chapter 3 Getting Started Getting Started provides instructions to prepare your radio for use. Turning the Radio On or Off NOTE: Ignition switch is configurable by your dealer, contact your dealer for more information. Turning the Radio On Procedure: To turn on your radio, press and hold the Power button or activate the ignition switch.
- Page 16 MN006371A01-AD Chapter 3 : Getting Started Prerequisites: Ensure your radio is in the User Mode and has no internet connection. NOTE: The following are the preconfigured Wi-Fi Access Point settings supported by the radio. SSID Password WaveRadio RadioManagement Procedure: To connect to the PWAP, press the Menu/ OK button and Channel Up button simultaneously. If the radio successfully connects to the PWAP, your radio shows the following indications: •...
- Page 17 MN006371A01-AD Status Indicators Chapter 4 Status Indicators Status Indicators explain the Icons and LED indicators used in your radio. Display Icons The following icons appear on the status bar at the top of the radio display. The icons are arranged left most in order of appearance or usage, and are channel-specific.
- Page 18 MN006371A01-AD Chapter 4 : Status Indicators Icon Description Do Not Disturb Area Talk Group More LED Indications The LED Indicator shows the operational status of your radio. Table 5: LED Indications Indication Operational Mode Solid green • Radio is powering on •...
- Page 19 MN006371A01-AD Selecting Talkgroup Chapter 5 Selecting Talkgroup Procedure: Press the Channel button. If navigating up or down the channel is successfully, your radio shows a new channel index and name of the talkgroup. If navigating up or down the channel is unsuccessful, your radio plays a negative indicator tone sound and remains on the talkgroup channel.
- Page 20 MN006371A01-AD Chapter 6 : Fast Scroll Talkgroup List Chapter 6 Fast Scroll Talkgroup List A talkgroup list has a maximum of 96 channels. The order of the channels are in numerical order. You can press and hold on the Channel button to perform the fast scroll.
- Page 21 MN006371A01-AD Radio Calls Chapter 7 Radio Calls This chapter explains the operations to receive, respond to, make, and stop calls. Calls supported are Group, Private, and Broadcast calls. Group Call A call to a group of user. Your radio must be configured as a member of the group for you to communicate with each other.
- Page 22 MN006371A01-AD Chapter 7 : Radio Calls • The display shows the talkgroup name and initiators name. NOTE: For Broadcast Call, you are not allowed to Talkback. If you attempt to talkback, the Talkback Prohibit tone sounds when the PTT button is pressed. Procedure: 1 To respond, press and hold the PTT button.
- Page 23 MN006371A01-AD Supervisory Override Chapter 8 Supervisory Override Supervisory Override allows a supervisor to interrupt during an ongoing call except for Private Call and immediately start a supervisory call. If the user is receiving or transmitting a call and the current ongoing call is interrupted by a supervisory call, your radio unmutes to the supervisory call and display the alias of the supervisor.
- Page 24 MN006371A01-AD Chapter 9 : Checking Radio Information Chapter 9 Checking Radio Information Prerequisites: Turn on your radio. Procedure: 1 To check the radio information, press and hold the Contacts/Info button. 2 Perform one of the following actions: • To view the Emergency Alerts received, select Alerts. •...
- Page 25 MN006371A01-AD Bluetooth Chapter 10 Bluetooth This feature allows your radio to connect to Bluetooth (BT)-enabled Headsets and Remote Speaker Microphones through BT connection. BT operates within a range of 10 m (32 ft) line of sight. The BT function of your radio has a maximum power of 2.5 mW (4 dBm) at the 10 m range.
- Page 26 MN006371A01-AD Chapter 10 : Bluetooth 10.3 Clearing Bluetooth Pairing Procedure: 1 Press and hold the Contacts/Info button. 2 Select Bluetooth Pairing→<device friendly name>→Menu/OK. If clearing a paired Bluetooth device successfully, a positive tone sounds. If clearing an unpaired Bluetooth device, a negative tone sounds.
- Page 27 MN006371A01-AD Contact List Chapter 11 Contact List The contact list always show the first contact on the list based on the last called contact. The second contact and onwards on the list is based on alphabetical order. The contact list supports user that is available and set to Do Not Disturb (DND). If the contact is offline, it will be hidden from the list.
- Page 28 MN006371A01-AD Chapter 12 : Menu Chapter 12 Menu You are able to access the menu through the Menu/OK button. The following are the available features in the Menu. Table 6: List of Features Feature Description All Alert Tones Allows you to enable and disable All Alert Tones. Display Brightness Allows you to adjust the display brightness on your radio.
- Page 29 MN006371A01-AD Chapter 12 : Menu 12.2 Adjusting Display Brightness Procedure: 1 From the menu, select Brightness. 2 Select your preferred brightness level ranging from 0 to 8. 12.3 Turning the Voice Announcements On or Off Turning the Voice Announcements On Procedure: From the menu, select Voice Announcements→...
- Page 30 MN006371A01-AD Chapter 12 : Menu 12.5 Turning the Scan On or Off Turning the Scan On Procedure: From the menu, select Scan→ . Scan is on and the Voice Announcement sounds. Turning the Scan Off Procedure: From the menu, select Scan→x. Scan is off and the Voice Announcement sounds.
- Page 31 MN006371A01-AD Chapter 12 : Menu Turning the Wi-Fi Off Procedure: From the menu, select Wi-Fi→x. Wi-Fi is off and the Voice Announcement sounds. 12.8 Turning the Cellular On or Off Turning the Cellular On Procedure: From the menu, select Cellular→ . Cellular is on and the Voice Announcement sounds.
- Page 32 MN006371A01-AD Chapter 13 : Instant Personal Alert Chapter 13 Instant Personal Alert Instant Personal Alert (IPA) is a notification that you can send to a contact that is busy or unable to reply to a group or private call. When you received an IPA, your radio sounds a tone and displays an icon and the sender alias. The IPA received is stored in the IPA Status List and allows you to view and reply at any time.
- Page 33 MN006371A01-AD Chapter 13 : Instant Personal Alert • In the IPA Status List, select the IPA that you want to clear and press and hold the Menu/OK button. • Power cycle your radio to clear all the IPAs.
- Page 34 MN006371A01-AD Chapter 14 : Emergency Operation Chapter 14 Emergency Operation There are two ways in declaring or canceling an Emergency. You can declare or cancel an Emergency locally by pressing the Emergency button. You can also declare or cancel an Emergency remotely by an authorized user through WAVE APP or a dispatcher.
- Page 35 MN006371A01-AD Chapter 14 : Emergency Operation 14.3 Receiving Emergency Alerts When you receive a Declared-Emergency Alert, your radio shows the following indications: • The Emergency tone sounds. • The Emergency Alert is added to the Emergency Alert List. • The amber LED blinks. •...
- Page 36 MN006371A01-AD Chapter 14 : Emergency Operation • Power cycle your radio to clear all the Emergency Alerts. When all Emergency Alerts are cleared, the Emergency Alert icon is removed from the Status bar, the Emergency Alert is not displayed from the Contacts/Info button option, and the amber LED extinguishes.
- Page 37 MN006371A01-AD Area Talkgroup Chapter 15 Area Talkgroup When you enter a geographic area, you are able to view and hear the notifications for the talkgroup area in that geofence. The Area Talkgroup is added to the Area Talkgroup List in alphabetical order. Once you are added to the Area Talkgroup List, your radio receives calls from both Area Talkgroup and the Talkgroup Channel before you enter into the Area Talkgroup zone.
- Page 38 MN006371A01-AD Chapter 16 : Radio Stun Chapter 16 Radio Stun Radio Stun indicates that the radio is disabled. When your radio is in Radio Stun mode, all the buttons are disabled except for the Power, Contacts/ Info (only Info is available), P1, P2, and Volume Up and Down buttons. All Alert Tones and Voice Announcements are enabled, but all voice activity, including Emergency are disabled.
- Page 39 MN006371A01-AD User Disabled or Suspended Chapter 17 User Disabled or Suspended User Disabled or Suspended indicates that your account is disabled or suspended. When your account is disabled or suspended, you are not able to login to the PTT server. Your radio sounds a tone, red LED blinks, and the User Disable screen.
- Page 40 MN006371A01-AD Chapter 18 : Ambient Listening Chapter 18 Ambient Listening This feature allows the authorized user to listen to the ambient audio of a specific radio during idle mode. When an authorized user starts ambient listening on a specific radio, the radio plays a tone, displays the ambient listening display and alias of the authorized user.
- Page 41 MN006371A01-AD Authorized Accessories List Chapter 19 Authorized Accessories List Table 7: Audio Part Number Description AC000240A01 Wideband External Speaker 16 W GMMN4065_ Visor Microphone (omni-direction) PMMN4127_ Bluetooth RSM PMMN4129_ Wideband Compact Microphone Table 8: Antenna Part Number Description AN000358A01 Dash mount LTE (main and diversity) antenna AN000359A01 Active LNA dash or window mount GNSS antenna Table 9: Cables...
- Page 42 MN006371A01-AD Chapter 19 : Authorized Accessories List Part Number Description PMLN5620_ Connector Extender (20 pieces) PMPN4076_ Wedge Power Supply RLN4836_R Emergency Footswitch RLN4856_ Remote Mount Footswitch PTT RLN4857_ Push Button with Remote PTT...
- Page 43 Énoncés sur le WLAN d’Industrie Canada (IC)..............8 Avis aux utilisateurs (FCC et Industrie Canada)..............8 Garantie et soutien de service....................... 8 Garantie limitée........................8 PRODUITS DE COMMUNICATIONS MOTOROLA SOLUTIONS......8 I. PROTECTION ASSURÉE PAR LA PRÉSENTE GARANTIE ET DURÉE DE CELLE-CI :......................8 II. CONDITIONS GÉNÉRALES................9 III.
-
Page 44: Table Of Contents
MN006371A01-AD Table des matières Chapitre 7 : Appels radio..................22 7.1 Passer des appels sur la radio....................22 7.2 Recevoir et répondre aux appels sur la radio................ 22 Chapitre 8 : Dérogation de supervision..............24 Chapitre 9 : Vérifier les informations de la radio........... 25 Chapitre 10 : Bluetooth.....................26 10.1 Activer et désactiver le Bluetooth.................. - Page 45 MN006371A01-AD Table des matières 13.1 Envoyer une IPA........................33 13.2 Recevoir des IPA......................... 33 13.3 Affichage de la liste des alertes personnelles instantanées..........33 13.4 Effacer la liste des états d’IPA..................... 33 Chapitre 14 : Opérations d’urgence................ 35 14.1 Déclaration d’une urgence....................35 14.2 Annulation d’urgence......................
- Page 46 Motorola Solutions, à l’exception d’une licence d’utilisation normale et non exclusive, libre de toute redevance, prévue par la loi lors de la vente d’un produit.
- Page 47 Veuillez consulter votre personne-ressource chez Motorola Solutions pour en savoir plus. 2022 Motorola Solutions, Inc. Tous droits réservés © Déclarations juridiques et de conformité...
- Page 48 Toute modification apportée à cet appareil sans l’autorisation explicite de Motorola Solutions peut annuler l’autorisation d’utiliser l’appareil. Pour le Japon, l’appareil ne peut être utilisé qu’à l’intérieur, dans la plage de fréquences de 5 150 à...
- Page 49 I. PROTECTION ASSURÉE PAR LA PRÉSENTE GARANTIE ET DURÉE DE CELLE-CI : Motorola Solutions Inc. (« Motorola Solutions ») garantit les produits de télécommunications identifiés ci-dessous (le « Produit ») fabriqués par Motorola Solutions contre tout défaut de matériel ou de...
- Page 50 Motorola Solutions se dégage de toute responsabilité à l’égard de tout équipement ou accessoire qui n’est pas fourni par Motorola Solutions et qui est branché sur le produit ou utilisé conjointement avec celui-ci, ainsi qu’à l’égard du fonctionnement du produit utilisé conjointement avec tout équipement ou accessoire, et tous les équipements de cette nature sont expressément exclus de la présente garantie.
- Page 51 à un centre de service homologué. Les réparations sous garantie seront effectuées par Motorola Solutions à l’un de ses centres de service autorisés. Dans certains cas, il est plus facile d’obtenir les réparations couvertes par la garantie en s’adressant d’abord à...
- Page 52 MN006371A01-AD Avis juridique et soutien 3 Si le produit ou les pièces font ou, de l’avis de Motorola Solutions, pourraient faire l’objet d’une poursuite pour contrefaçon d’un brevet américain ou canadien, l’acheteur accordera le droit à Motorola Solutions, à la discrétion et aux frais de cette dernière, soit de procurer à l’acheteur le droit de continuer d’utiliser le produit ou les pièces, soit de remplacer ou de modifier ces derniers...
- Page 53 MN006371A01-AD Chapitre 1 : Lisez-moi d’abord Chapitre 1 Lisez-moi d’abord Ce guide d'utilisation décrit le fonctionnement de base des modèles de radio offerts dans votre région. Notations utilisées dans ce manuel En parcourant le texte de ce document, vous remarquerez l’utilisation des mots Avertissement, Mise en garde et Remarque.
- Page 54 MN006371A01-AD Chapitre 1 : Lisez-moi d’abord • Quelles sont les fonctions de chaque touche? • Quels accessoires optionnels pourraient vous être utiles? • Quelles sont les pratiques exemplaires d’utilisation de la radio pour assurer une communication efficace? • Quelles procédures d’entretien peuvent prolonger la durée de vie de la radio? Version du logiciel Toutes les fonctions décrites dans les sections suivantes sont prises en charge par les versions logicielles R03.01.01 ou ultérieures.
- Page 55 MN006371A01-AD Chapitre 2 : Présentation de la radio Chapitre 2 Présentation de la radio Ce chapitre décrit le fonctionnement général de votre radio. Tableau 3 : Présentation de la radio Nº Boutons Description Bouton d’alimentation Allumer ou éteindre la radio. Bouton d’augmentation du Augmenter le niveau du volume.
- Page 56 MN006371A01-AD Chapitre 2 : Présentation de la radio Touches programmables Vous pouvez programmer les boutons de manière à créer des raccourcis vers certaines fonctions de radio par le biais du portail WAVE. Selon la durée de la pression, les boutons programmables fonctionnent différemment. 2.1.1 Fonctions de radio affectables Les fonctions suivantes de la radio peuvent être assignées aux boutons programmables par le...
- Page 57 MN006371A01-AD Chapitre 3 : Pour commencer Chapitre 3 Pour commencer Cette section fournit les instructions pour la préparation de votre radio en vue de son utilisation. Allumer et éteindre la radio REMARQUE : Votre détaillant peut configurer l’interrupteur. Veuillez communiquer avec lui pour en savoir plus.
- Page 58 MN006371A01-AD Chapitre 3 : Pour commencer Préalables : Assurez-vous que votre radio est en mode utilisateur et qu’elle n’est pas connectée à Internet. REMARQUE : Vous trouverez ci-dessous les paramètres du point d’accès Wi-Fi préconfigurés pris en charge par la radio. SSID Mot de passe WaveRadio...
- Page 59 MN006371A01-AD Chapitre 4 : Voyants d’état Chapitre 4 Voyants d’état Les indicateurs d’état fournissent des informations sur les icônes et les indicateurs à DEL utilisés dans la radio. Icônes d’affichage Vous trouverez ci-dessous les icônes s’affichant dans la barre d’état qui apparaît au haut de l’écran. Les icônes sont classées par ordre d’utilisation ou d’apparition à...
- Page 60 MN006371A01-AD Chapitre 4 : Voyants d’état Icône Description Alerte personnelle instantanée Ne pas déranger Groupe de discussion d’une zone Plus Indications du voyant Le voyant à DEL indique l’état de fonctionnement de la radio. Tableau 5 : Indications du voyant Indication Mode opérationnel Vert continu...
- Page 61 MN006371A01-AD Chapitre 5 : Sélectionner le groupe Chapitre 5 Sélectionner le groupe Procédure : Appuyez sur le bouton Canal. Si la navigation vers le haut ou vers le bas du canal est réussie, votre radio affiche un nouvel index de canal et le nom du groupe.
- Page 62 MN006371A01-AD Faire rapidement défiler la liste des groupes Chapitre 6 Faire rapidement défiler la liste des groupes Une liste de groupes peut contenir un maximum de 96 canaux. Les canaux s’affichent par ordre numérique. Vous pouvez garder le doigt sur le bouton Canal pour faire défiler rapidement les informations.
-
Page 63: Chapitre 7 : Appels Radio
MN006371A01-AD Chapitre 7 : Appels radio Chapitre 7 Appels radio Ce chapitre décrit les opérations pour recevoir et répondre à des appels, en faire et y mettre fin. Les appels pris en charge sont les appels de groupe, privés et de diffusion. Appel de groupe Appel à... - Page 64 MN006371A01-AD Chapitre 7 : Appels radio • L’écran affiche le nom du groupe et le nom des initiateurs. REMARQUE : Pour les appels de diffusion, vous n’êtes pas autorisé à répondre. Si vous tentez de répondre, une tonalité négative retentit lorsque vous appuyez sur le bouton PTT. Procédure : 1 Pour répondre, maintenez le bouton PTT enfoncé.
-
Page 65: Chapitre 8 : Dérogation De Supervision
MN006371A01-AD Chapitre 8 : Dérogation de supervision Chapitre 8 Dérogation de supervision La dérogation de supervision permet à un superviseur d’interrompre un appel en cours, sauf un appel privé, et de commencer immédiatement un appel de supervision. Si l’utilisateur reçoit ou transmet un appel et que l’appel en cours est interrompu par un appel de supervision, la radio désactive la sourdine lors de l’appel de supervision et affiche l’alias du superviseur. -
Page 66: Chapitre 9 : Vérifier Les Informations De La Radio
MN006371A01-AD Vérifier les informations de la radio Chapitre 9 Vérifier les informations de la radio Préalables : Allumez la radio. Procédure : 1 Pour vérifier les informations de la radio, maintenez le bouton Contacts/Info enfoncé. 2 Effectuez l’une des actions suivantes : •... -
Page 67: Chapitre 10 : Bluetooth
MN006371A01-AD Chapitre 10 : Bluetooth Chapitre 10 Bluetooth Cette fonction permet à la radio de se connecter à des casques Bluetooth (BT) et à des haut-parleurs/ microphones distants par l’intermédiaire d’une connexion BT. La connectivité BT fonctionne dans un rayon de 10 m (32 pi) entre deux appareils en ligne directe. La fonction BT de votre radio a une puissance maximale de 2,5 mW (4 dBm) dans un rayon de 10 m. -
Page 68: Supprimer Le Couplage Bluetooth
MN006371A01-AD Chapitre 10 : Bluetooth 10.3 Supprimer le couplage Bluetooth Procédure : 1 Maintenez le bouton Contacts/Info enfoncé. 2 Sélectionnez Couplage Bluetooth→ <device friendly name> →Menu/OK. Si vous effacez un appareil Bluetooth couplé avec succès, une tonalité positive se fait entendre. Si vous effacez un appareil Bluetooth non couplé, une tonalité... -
Page 69: Chapitre 11 : Liste De Contacts
MN006371A01-AD Chapitre 11 : Liste de contacts Chapitre 11 Liste de contacts La liste de contacts affiche toujours le premier contact de la liste en fonction du dernier contact appelé. Le deuxième contact et les autres contacts de la liste sont classés par ordre alphabétique. La liste de contacts prend en charge les utilisateurs disponibles et en mode ne pas déranger (NPD). -
Page 70: Chapitre 12 : Menu
MN006371A01-AD Menu Chapitre 12 Menu Vous pouvez accéder au menu à l’aide du bouton Menu/OK. Les fonctions suivantes sont disponibles dans le menu. Tableau 6 : Liste des fonctions Fonction Description Toutes les tonalités d’alerte Permet d’activer et de désactiver toutes les tonalités d’alerte. Luminosité... -
Page 71: Régler La Luminosité De L'écran
MN006371A01-AD Chapitre 12 : Menu 12.2 Régler la luminosité de l’écran Procédure : 1 Dans le menu, sélectionnez Luminosité. 2 Sélectionnez votre niveau de luminosité de zéro à huit. 12.3 Activer et désactiver les annonces vocales Activer les annonces vocales Procédure : Dans le menu, sélectionnez Annonces vocales→... -
Page 72: Activer Et Désactiver Le Balayage
MN006371A01-AD Chapitre 12 : Menu 12.5 Activer et désactiver le balayage Activer le balayage Procédure : Dans le menu, sélectionnez Balayage→ . Le balayage est activé et l’annonce vocale se fait entendre. Désactiver le balayage Procédure : Dans le menu, sélectionnez Balayage→ x. Le balayage est désactivé... -
Page 73: Activer Et Désactiver Le Mode Cellulaire
MN006371A01-AD Chapitre 12 : Menu 12.8 Activer et désactiver le mode cellulaire Activer le mode cellulaire Procédure : Dans le menu, sélectionnez Cellulaire→ . Le mode cellulaire est activé et l’annonce vocale se fait entendre. Désactiver le mode cellulaire Procédure : Dans le menu, sélectionnez Cellulaire→x. -
Page 74: Chapitre 13 : Alerte Personnelle Instantanée
MN006371A01-AD Alerte personnelle instantanée Chapitre 13 Alerte personnelle instantanée L’alerte personnelle instantanée (IPA) est une notification que vous pouvez envoyer à un contact occupé ou qui n’est pas en mesure de répondre à un appel de groupe ou privé. Lorsque vous recevez une IPA, votre radio émet une tonalité et affiche une icône et l’alias de l’expéditeur. - Page 75 MN006371A01-AD Chapitre 13 : Alerte personnelle instantanée • Dans la liste des états d’IPA, sélectionnez l’IPA que vous voulez effacer, puis appuyez sur le bouton Menu/OK et maintenez-le enfoncé. • Éteignez puis rallumez votre radio pour effacer toutes les IPA.
-
Page 76: Chapitre 14 : Opérations D'urgence
MN006371A01-AD Opérations d’urgence Chapitre 14 Opérations d’urgence Il existe deux façons de déclarer ou d’annuler une urgence. Vous pouvez déclarer ou annuler une urgence localement en appuyant sur le bouton Urgence. Un utilisateur autorisé peut également le faire à distance, via l’application WAVE ou par le biais d’un opérateur radio. -
Page 77: Recevoir Des Alertes D'urgence
MN006371A01-AD Chapitre 14 : Opérations d’urgence 14.3 Recevoir des alertes d’urgence Lorsque vous recevez une alerte d’urgence déclarée, votre radio affiche les indications suivantes : • La tonalité d’urgence se fait entendre. • L’alerte d’urgence est ajoutée à la liste des alertes d’urgence. •... - Page 78 MN006371A01-AD Chapitre 14 : Opérations d’urgence • Éteignez puis rallumez votre radio pour effacer toutes les alertes d’urgence. Lorsque toutes les alertes d’urgence sont effacées, l’icône d’alerte d’urgence est retirée de la barre d’état, la mention Alerte d’urgence disparaît de l’option du bouton Contacts/Info et le témoin DEL orange s’éteint.
-
Page 79: Chapitre 15 : Groupe Régional
MN006371A01-AD Chapitre 15 : Groupe régional Chapitre 15 Groupe régional Lorsque vous entrez dans une région géographique, vous pouvez afficher et entendre les notifications des groupes de cette région. Le groupe régional est ajouté à la liste des groupes régionaux dans l’ordre alphabétique. Une fois que vous êtes ajouté... -
Page 80: Chapitre 16 : Désactiver Temporairement Une Radio
MN006371A01-AD Désactiver temporairement une radio Chapitre 16 Désactiver temporairement une radio La mention Désactivation temporaire d’une radio indique que la radio est désactivée. Lorsque votre radio est en mode de désactivation temporaire de la radio, tous les boutons sont désactivés, sauf pour le bouton Alimentation, Contacts/Info (seulement Info est disponible), P1, P2 et Augmentation et diminution du volume. -
Page 81: Chapitre 17 : Utilisateur Désactivé Ou Suspendu
MN006371A01-AD Chapitre 17 : Utilisateur désactivé ou suspendu Chapitre 17 Utilisateur désactivé ou suspendu « Utilisateur désactivé ou suspendu » indique que votre compte est désactivé ou suspendu. Lorsque votre compte est désactivé ou suspendu, vous ne pouvez pas ouvrir de session sur le serveur PTT. La radio émet une tonalité, le voyant DEL rouge clignote et «... -
Page 82: Chapitre 18 : Écoute Ambiante
MN006371A01-AD Écoute ambiante Chapitre 18 Écoute ambiante Cette fonction permet à l’utilisateur autorisé d’écouter le son ambiant d’une radio spécifique en mode veille. Lorsqu’un utilisateur autorisé commence à écouter le son ambiant d’une radio en particulier, la radio émet une tonalité et l’affichage d’écoute ambiante et l’alias de l’utilisateur autorisé apparaissent. L’écoute ambiante s’arrête lorsqu’un autre type d’appel est lancé... -
Page 83: Chapitre 19 : Liste Des Accessoires Approuvés
MN006371A01-AD Chapitre 19 : Liste des accessoires approuvés Chapitre 19 Liste des accessoires approuvés Tableau 7 : Audio Numéro de pièce Description AC000240A01 Haut-parleur externe à large bande de 16 W GMMN4065_ Microphone de pare-soleil (omnidirectionnel) Le PMMN4127_ Bluetooth RSM PMMN4129_ Microphone compact à... - Page 84 MN006371A01-AD Chapitre 19 : Liste des accessoires approuvés Numéro de pièce Description HLN9457_ Trousse de connecteur MAP 16 broches PMLN5620_ Extension de connexion (20 pièces) PMPN4076_ Bloc d’alimentation en coin RLN4836_R Pédale de commande d’urgence RLN4856_ Pédale de montage à distance PTT RLN4857_ Bouton-poussoir avec PTT à...
- Page 85 法務およびサポート......................5 知的財産および規制に関するご注意..................... 5 法的および準拠に関する声明......................6 供給元の適合宣言....................... 6 重要な安全情報........................7 カナダ産業省 WLAN 宣言....................8 ユーザーへの通告 (FCC およびカナダ産業省)..............8 保証とサービス サポート......................8 限定保証..........................8 MOTOROLA SOLUTIONS 通信製品............... 8 I. この保証の対象と期間:..................8 II.全般的な規定......................9 III.州法の権利:......................9 IV.保証サービスを受ける方法..................9 V. 本保証の対象とならないもの................9 VI.特許およびソフトウェアに関する条件..............10 VII.準拠法....................... 10 章 1 : 最初にお読みください..................11 1.1 ソフトウェア...
- Page 86 MN006371A01-AD 目次 章 6 : グループ リストの高速スクロール..............20 章 7 : 無線機通信......................21 7.1 無線機で通信を発信する....................... 21 7.2 無線機での通信の受信と応答....................21 章 8 : スーパーバイザによるオーバーライド............. 23 章 9 : 無線機情報の確認....................24 章 10 : Bluetooth......................25 10.1 Bluetooth のオンとオフの切り替え..................25 Bluetooth のオン....................... 25 Bluetooth のオフ....................... 25 10.2 Bluetooth 接続ステータスの表示..................25 10.3 Bluetooth ペアリングのクリア....................
- Page 87 MN006371A01-AD 目次 LTE/3G のオフ........................31 12.9 スピーカ モードの切り替え....................31 章 13 : インスタント パーソナル アラート..............32 13.1 パーソナル アラートの送信....................32 13.2 パーソナル アラートの受信....................32 13.3 IPA リストの表示........................ 32 13.4 IPA ステータス リストのクリア..................32 章 14 : 緊急モード.......................34 14.1 緊急モードの発動........................ 34 14.2 緊急モードのキャンセル..................... 34 14.3 緊急アラートの受信......................35 14.4 緊急アラートへの応答......................35 14.5 緊急通信の受信........................35 14.6 緊急アラート...
-
Page 88: 法務およびサポート
で説明される Motorola Solutions 製品に含まれるいかなる著作権取得済み Motorola Solutions コンピ ュータ プログラムも、Motorola Solutions からの書面による明示的な許可なしに、いかなる方法におい ても複製または再生してはなりません。 本書のいかなる部分についても、いかなる形式であろうと、いかなる手段によっても、Motorola Solutions, Inc. からの事前の書面による許可なしに複製、伝送、情報検索システムへの格納、あらゆる 言語への翻訳、コンピュータ言語への変換をしてはいけません。 商標 MOTOROLA、 MOTO、 MOTOROLA SOLUTIONS、 および図案化された M ロゴは、 Motorola Trademark Holdings, LLC の商標または登録商標であり、ライセンスの下に使用されます。その他のすべての商標 は、該当する各所有者が権利を有しています。 ライセンスの権利 Motorola Solutions 製品の購入は、直接的あるいは黙示的、禁反言的、またはその他の方法によって、 Motorola Solutions の著作権、特許または特許申請の対象となる一切のライセンスを付与するものとは みなされないものとします。ただし、製品の販売において法の運用によって生ずる通常の非独占的、ロ イヤルティ不要の使用ライセンスについては、この限りではありません。... -
Page 89: 法的および準拠に関する声明
MN006371A01-AD 法務およびサポート 免責条項 特定のシステムに対して、本書で説明する特定の機能、設備、性能が適用されない、またはライセンス 付与されない場合や、 特定のモバイル加入者ユニットの特性や特定のパラメータの設定に依存する場合 があることに注意してください。詳細については、Motorola Solutions の担当者にご確認ください。 © 2022 Motorola Solutions, Inc. All Rights Reserved 法的および準拠に関する声明 供給元の適合宣言 供給元の適合宣言 Per FCC CFR 47 Part 2 Section 2.1077(a) 責任者 名前: Motorola Solutions, Inc. 住所: 2000 Progress Pkwy, Schaumburg, IL.60196 電話番号: 1-800-927-2744 ここに以下の製品:... -
Page 90: 重要な安全情報
作チャネルのみに固定する必要があります。 ワイヤレス機器の各国での承認規制に関するマークは、認証を受けることを条件に、使用する無線 が、米国で承認されている機器に付けられています。規制の承認を受けていない機器を操作するこ とは違法です。 重要な安全情報 注意! このデバイスは、 一般消費者の使用に対応できるように設計されています。このデバイスをご使用にな る前に、デバイスに同梱されている『電磁波エネルギー被曝および製品安全性ガイド』をお読みくださ い。このガイドには、安全にお使いいただくための取り扱い方法と、電磁波エネルギーについての説明 が記載されています。また、 電磁波エネルギー被曝限度についての該当基準および法規制に対する適合 情報も記載されています。 Motorola Solutions から明示的な承認を得ないで本製品を変更した場合、無線機を操作するためのユー ザーの権限が無効になることがあります。 日本では、このデバイスは、5150 ～ 5350MHz の周波数範囲で動作している場合のみ屋内使用に制限 されています。ただし、5.2GHz 高出力データ通信システムのベース ステーションまたはリレー ステ ーションでの送信は除きます。 このデバイスは、カナダ産業省の規制の下に、カナダ産業省によって送信機に対して承認された最大ゲ イン (以下) のアンテナを使用した場合にのみ運用できます。他のユーザーへの潜在的な電波干渉を減 少させるためにアンテナの種類およびゲインが決められているため、 等価等方放射電力 (e.i.r.p.) が無線 通信を確立させるために必要な上限を超えることはありません。 このデバイスは、Motorola Solutions 承認アンテナを使用して、指定された各種アンテナの最大許容ゲ インで、所要のアンテナ インピーダンスで運用することを、カナダ産業省によって承認されています。... -
Page 91: カナダ産業省 Wlan 宣言
• Motorola Solutions による明示的な承認なくして本機器に変更または改変を加えた場合、 本機器を操 • 作するためのユーザーの権限が無効になることがあります。 保証とサービス サポート 限定保証 MOTOROLA SOLUTIONS 通信製品 I. この保証の対象と期間: Motorola Solutions, Inc. ( 「Motorola Solutions」 ) は、以下に挙げる Motorola Solutions 製造の通信製品 ( 「製品」 ) を、以下に規定されたとおり、購入日から一定期間、通常の使用およびサービスで発生する製 造上の不具合に対して保証します。 車載型無線機 1 年間 製品アクセサリ 1 年間 この保証に従って保証期間内の返品が発生した場合、Motorola Solutions はその自由裁量により、無償... -
Page 92: Ii.全般的な規定
資本の損失、または製品の使用または製品を使用できないことに起因する、その他の付随的損害、特別 損害、もしくは結果的損害について、法律で許される最大限の範囲において、製品の購入価格を超える 損害について責任を負いません。 III.州法の権利: 州によっては、偶発的または付随的損失の除外または制限、または暗黙的保証の期間の制限を認めてい ない場合があるため、上記の制限または除外は適用されない場合があります。 この保証は特定の法的権利と、州によって異なるその他の権利を付与するものです。 IV.保証サービスを受ける方法 保証サービスを受けるには、購入の証明 (購入の日付と購入品目のシリアル番号のあるもの) を提示し、 送料または保険料の前払いを行ったうえで、 認可された保証サービス窓口に製品を送付する必要があり ます。保証サービスは、 認可された保証サービス窓口の 1 つを通じて Motorola Solutions によって提供 されます。購入者が製品を購入した会社 (ディーラー、または通信サービス プロバイダなど) に最初に 連絡すると、保証サービスを滞りなく受けられます。また、Motorola Solutions (1-800-927-2744) に電 話にてご依頼いただくこともできます。 V. 本保証の対象とならないもの 1 正常かつ通常以外の方法で本製品を使用した結果生じた欠陥または損害。 2 誤用、事故、水、または不注意の結果生じた欠陥または損害。 3 不適切なテスト、操作、メンテナンス、設置、変更、改変、または調節の結果生じた欠陥または損 害。 4 材質または製造上の欠陥に直接起因しないアンテナの破損または損傷。... -
Page 93: Vi.特許およびソフトウェアに関する条件
Motorola Solutions は、Motorola Solutions が提供するものでないソフトウェア、装置、または機器と ともに提供される製品または部品の組み合わせに基づく特許侵害の申立について、責任を負いません。 また、Motorola Solutions は、製品に関連して添付または使用される、Motorola Solutions が提供する ものでない周辺機器またはソフトウェアの使用について、一切の責任を負いません。上記の記載は、関 連する製品または部品による特許の侵害に関する Motorola Solutions の全体的な責任について規定す るものです。 米国およびその他の国の法律では、 Motorola Solutions に対し、 著作権で保護された Motorola Solutions 製ソフトウェアに関する一定の独占権を認めています。これには、 該当する Motorola Solutions 製ソフ トウェアを複製および配布する独占権などがあります。Motorola Solutions ソフトウェアは、ソフトウ ェアが本来同梱されている製品のみで使用できるものです。当該製品のソフトウェアは、 あらゆる手段 による交換、 複製、 配布、 改変、 またはその派生物を作成するための使用を禁じられています。Motorola Solutions ソフトウェアの改変、変更、複製、配布またはリバース エンジニアリングを含み、それらに... - Page 94 MN006371A01-AD 最初にお読みください 章 1 最初にお読みください このユーザー ガイドでは、お住まいの地域で提供される無線機モデルの基本的な操作について説明し ます。 このマニュアルで使用されている表記 本書のテキスト全体を通じて、警告、注意、および注が使用されています。これらの表記は、安全上の 危険が存在すること、 および注意を払うまたは注意する必要があることを強調するために使用されてい ます。 警告 : 注意して守らないと負傷や死亡につながる可能性のある操作手順、慣行、状態など。 注意 : 注意して守らないと装置が損傷する可能性のある操作手順、慣行、状態など。 注 : 特に重要な操作手順、慣行、状態など。 特記事項 このガイドでは、次の特記事項を使用して特定の情報や項目を強調します。 表 1 : 特記事項 例 説明 メニュー キーまたは PTT ボタン 太字は、キー、ボタン、またはソフト メニュー 項目の名前を示します。 無線機に [Bluetooth オン] と表示されます。 タイプライター文字で表された語句は、MMI 文 字列または無線機に表示されるメッセージを示...
-
Page 95: 章 1 : 最初にお読みください
MN006371A01-AD 章 1 : 最初にお読みください ソフトウェア バージョン 次のセクションで説明されているすべての機能は、ソフトウェア バージョン R03.01.01 以降でサポー トされます。 詳細については、ディーラーまたは管理者にお問い合わせください。 無線機のお手入れ このセクションでは、無線機の基本的な使用上のご注意について説明します。 表 2 : IP 仕様 IP 仕様 説明 無線機は、あらゆる方向から水しぶきを受ける、ほこりに 2 ～ 8 IP54 時間さらされるなどの悪条件に耐えます。 注意 : 無線機を分解しないでください。分解すると無線機の密封部分が損傷し、 無線機に漏洩箇 所が生じることがあります。無線機のメンテナンスは、無線機の密封部分のテスト、交換が可 能なサービス ステーションで実施してください。 適切な機能および性能を保つために、無線機を清潔に保ち、浸水を避けてください。 • 無線機の外面をクリーニングするには、低刺激性の食器用洗剤を真水で希釈した液体 (たとえば、3 •... - Page 96 MN006371A01-AD 無線機の概要 章 2 無線機の概要 この章では、無線機の概要について説明します。 表 3 : 無線機の概要 番号 ボタン 説明 電源ボタン 無線機のオンとオフを切り替えます。 音量アップボタン 音量レベルを上げます。 音量ダウンボタン 音量レベルを下げます。 チャネル ボタン リスト内の次のチャネルまたはグループに移動します。 緊急ボタン 緊急モードを発動します。 バック/ホーム ボタン 短押: 前のページに戻ります。 長押: ホーム画面に戻ります。 P2 ボタン プログラムされた機能を呼び出します。 メニューでは、右のナビゲーション ボタンです。 P1 ボタン プログラムされた機能を呼び出します。 メニューでは、左のナビゲーション ボタンです。 メニュー/OK ボタン...
-
Page 97: 章 2 : 無線機の概要
MN006371A01-AD 章 2 : 無線機の概要 プログラム可能ボタン プログラマブル ボタンは、WAVE ポータルを介して特定の無線機機能のショートカットとしてプログ ラムできます。 ボタンを押している時間によって、プログラマブル ボタンの機能が異なります。 2.1.1 指定可能な無線機機能 無線機の以下の機能は、販売店がプログラマブル ボタンに割り当てることができます。メニュー/OK ボタンを押すと、以下の機能が起動します。 注 : 次のリストに記載されていないプログラマブル ボタンもあります。詳細については、販売 店にご相談ください。 アラート トーン アラート トーンのオンとオフを切り替えることができます。 Bluetooth Bluetooth のオン/オフを切り替えることができます。 通知を非表示 (作業中モード) オンとオフを切り替えることができます。 位置情報 位置情報のオンとオフを切り替えることができます。 スキャン スキャンのオンとオフを切り替えることができます。 音声ガイダンス 音声ガイダンスのオンとオフを切り替えることができます。... -
Page 98: 章 3 : はじめに
MN006371A01-AD はじめに 章 3 はじめに 「はじめに」では、無線機を使用する前の準備の手順について説明します。 無線機の電源のオンまたはオフ 注 : イグニション スイッチは販売店が設定できます。詳細については、販売店にお問い合わせ ください。 無線機の電源のオン 手順: 無線機の電源を入れるには、電源ボタンを押し続けるか、イグニッション スイッチを利用しま す。 無線機が正常にオンになると、無線機に次のような通知が表示されます。 緑色の LED が点灯します。 • ディスプレイに電源のアニメーションが表示されます。 • 無線機の電源のオフ 手順: 無線機の電源を切るには、電源ボタンを押し続けるか、イグニッション スイッチを切ります。 無線機が正常にオフになると、無線機に次のような通知が表示されます。 トーンが鳴ります。 • ディスプレイはオフになります。 • 音量の調節 手順: 下記の操作のどちらかを実行します。 無線機の音量を上げるには、音量アップ ボタンを押します。 • 無線機の音量を下げるには、音量ダウン ボタンを押します。 •... -
Page 99: 事前設定された Wi-Fi アクセス ポイント (Pwap) のアクティブ化
MN006371A01-AD 章 3 : はじめに 事前設定された Wi-Fi アクセス ポイント (PWAP) のアクティブ化 この機能は、無線機がポータルから設定をダウンロードするための一時的な Wi-Fi 接続を提供します。 メンテナンス モードの Web サーバーを使用して手動で設定する代わりに、事前設定された Wi-Fi アク セス ポイントを使用して最初の Wi-Fi 接続を行うことができます。 前提条件: 無線機がユーザー モードで、インターネットに接続されていないことを確認します。 注 : 無線機でサポートされている事前設定された Wi-Fi アクセス ポイント設定は次のとおりで す。 パスワード SSID WaveRadio RadioManagement 手順: PWAP に接続するには、メニュー/OK ボタンとチャネル アップ ボタンを同時に押します。 無線機が正常に... -
Page 100: 章 4 : ステータス インジケータ
MN006371A01-AD ステータス インジケータ 章 4 ステータス インジケータ ステータス インジケータは、無線機で使用するアイコンおよび LED インジケータについて説明しま す。 ディスプレイ アイコン 次のアイコンは、無線機ディスプレイ上部のステータス バーに表示されます。アイコンは外観や使用 法の順に左詰めで配列され、チャネル固有です。 表 4 : ディスプレイ アイコン アイコン 説明 LTE 信号レベル LTE/3G 接続失敗 LTE/3G 未接続 Wi-Fi 信号レベル Wi-Fi 接続失敗 Wi-Fi 未接続 Bluetooth Bluetooth 接続 位置情報 スキャン... -
Page 101: Led 表示
MN006371A01-AD 章 4 : ステータス インジケータ アイコン 説明 インスタント パーソナル アラート 通知を非表示 エリア グループ 詳細 LED 表示 LED インジケータは、無線機の操作ステータスを示します。 表 5 : LED 表示 点灯状況 動作モード 緑色の点灯 無線機が電源オンになっています • 送信中 • 周辺音モニタ • 緑色の点滅 着信 • 通話保留時間中 • 緑色でゆっくり点 無線機がエリア グループに入ります 滅... -
Page 102: 章 5 : グループの選択
MN006371A01-AD グループの選択 章 5 グループの選択 手順: チャンネル ボタンを押します。 チャンネルを上または下に正常に移動すると、 無線機に新しいチャンネル番号とグループの名前が表示 されます。 チャンネルの上または下に移動できなかった場合、無線機でエラー音が鳴り、グループ チャンネルに 留まります。... -
Page 103: 章 6 : グループ リストの高速スクロール
MN006371A01-AD 章 6 : グループ リストの高速スクロール 章 6 グループ リストの高速スクロール グループ リストには最大 96 のチャネルがあります。 チャネルの順序は数字順です。チャネル ボタンを押し続けると、高速スクロールを実行できます。2 番目のチャネル以降では、10 チャネルごとに高速スクロールすることができます。 例: たとえば、無線機に 93 個のチャネルがある場合、チャネル変更は、CH 80→CH 90→CH 93→CH 1→CH 10→Ch 20 となります。... -
Page 104: 章 7 : 無線機通信
MN006371A01-AD 無線機通信 章 7 無線機通信 この章では、通信の受信、応答、発信、停止の操作について説明します。通信は、グループ通信、個別 通信、およびブロードキャスト通信をサポートしています。 グループ通信 ユーザーのグループへの通信。相互に通信するには、無線機がグループのメンバーとして設定され ている必要があります。 個別通信 1 台の無線機から別の 1 台の無線機への通信。 ブロードキャスト通信 ある無線機からブロードキャスト グループの各無線機またはユーザーへの通信。 注意を十分に促す必要がある重要な通知に使用されます。 ブロードキャスト通信には応答できません。 無線機で通信を発信する 手順: 1 下記の操作のどちらかを実行します。 グループ通信またはブロードキャスト通信を発信するには、[チャンネル]→<required • channel> を選択します。 個別通信を発信するには、[連絡先/情報]→<required Contact> の順に選択します。 • 2 呼び出すには、PTT ボタンを押し続けます。 ブロードキャスト通信の場合、ディスプレイには、3、2、1 のカウントダウンが表示されます。 カウントダウンが完了する前に PTT ボタンを放すと、通話は開始されません。 3 通話許可トーンが鳴り止むまで待機し、マイクに向かって話します。... - Page 105 MN006371A01-AD 章 7 : 無線機通信 ディスプレイにグループ名と発信者名が表示されます。 • 注 : ブロードキャスト通話の場合、 ユーザーはトークバックできません。ユーザーがトークバッ クを試みた場合、PTT ボタンを押すとトークバック禁止音が鳴ります。 手順: 1 応答するには、PTT ボタンを押し続けます。 2 通話許可トーンが鳴り止むまで待機し、マイクに向かって話します。 3 受話するには、PTT ボタンを放します。...
-
Page 106: 章 8 : スーパーバイザによるオーバーライド
MN006371A01-AD スーパーバイザによるオーバーライド 章 8 スーパーバイザによるオーバーライド スーパーバイザによるオーバーライドを使用すると、 個別通信を除く進行中の通話にスーパーバイザが 割り込み、即座にスーパーバイザ通話を開始できます。 ユーザーが通信または現在進行中の通信を受信または送信しており、 現在進行中の通信がスーパーバイ ザによって中断された場合、スーパーバイザ通話に対して無線機のミュートが解除され、スーパーバイ ザのエイリアスが表示されます。 注 : 設定の詳細については、ディーラーまたは管理者にお問い合わせください。... -
Page 107: 章 9 : 無線機情報の確認
MN006371A01-AD 章 9 : 無線機情報の確認 章 9 無線機情報の確認 前提条件: 無線機の電源を入れます。 手順: 1 無線機情報を確認するには、連絡先/情報ボタンを押し続けます。 2 下記の操作のどちらかを実行します。 受信した緊急アラートを表示するには、[アラート] を選択します。 • 受信したパーソナル アラートを表示するには、[IPA] を選択します。 • LTE/3G のステータスを表示するには、[LTE レベル] を選択します。 • Wi-Fi ステータスを表示するには、[Wi-Fi レベル] を選択します。 • Bluetooth のステータスを表示するには、[ブルートゥース] を選択します。 • Bluetooth のペアリングをクリアするには、[ブルートゥース]→[ペアリングを解除しますか?] • →［OK] の順に選択します。 ログ... -
Page 108: 章 10 : Bluetooth
MN006371A01-AD Bluetooth 章 10 Bluetooth この機能を使用すると、Bluetooth (BT) 対応ヘッドセットおよびリモート スピーカ マイクに BT 接続 で接続できます。 BT は、直線距離 10m (32 フィート) の範囲内で動作します。無線機の BT 機能の最大出力は、10m 範 囲で 2.5mW (4dBm) です。これは、無線機と BT 対応デバイスとの間に障害物が何もない場合の距離 です。 音声やトーンの品質が歪む場合や不明瞭な場合は、無線機と BT 対応デバイスを近づけて、明瞭な音声 にしてください。 10.1 Bluetooth のオンとオフの切り替え Bluetooth のオン 手順: メニューから [ブルートゥース]→ を選択します。... -
Page 109: Bluetooth ペアリングのクリア
MN006371A01-AD 章 10 : Bluetooth BT デバイスが無線機から切断されると、無線機でトーンが鳴り、再接続タイムアウト内に同じ BT デ バイスに再接続しようとします。 10.3 Bluetooth ペアリングのクリア 手順: 1 連絡先/情報ボタンを押し続けます。 2 [Bluetooth ペアリング]→<device friendly name>→[メニュー/OK] を選択します。 ペアリングされた Bluetooth デバイスを正常にクリアすると、受領音が鳴ります。 ペアリングされていない Bluetooth デバイスをクリアすると、エラー音が鳴ります。... -
Page 110: 章 11 : 連絡先リスト
MN006371A01-AD 連絡先リスト 章 11 連絡先リスト 連絡先リストには、最後に呼び出された連絡先に基づいて、常にリストの最初の連絡先が表示されま す。リストの 2 番目以降の連絡先は、アルファベット順に基づいています。 連絡先リストでは、使用可能で、通知を非表示 (DND) モードに設定されているユーザーがサポートさ れます。連絡先がオフラインの場合は、リストで非表示になります。 11.1 連絡先リストへのアクセス 手順: 下記の操作のどちらかを実行します。 連絡先リストを表示するには、連絡先/情報ボタンを押します。 • 連絡先リストをスクロールするには、P1 または P2 ボタンを押します。 • 連絡先リストをすばやくスクロールするには、P1 または P2 ボタンを押し続けます。 • 連絡先リストを終了してホーム画面に戻るには、バック/ホーム ボタンを押し続けるか、時間 • 切れまで待ちます。 一定時間過ぎると、連絡先リストは自動的に終了します。... -
Page 111: 章 12 : メニュー
MN006371A01-AD 章 12 : メニュー 章 12 メニュー メニューには、メニュー/OK ボタンからアクセスできます。 メニューで使用可能な機能は次のとおりです。 表 6 : 機能のリスト 機能 説明 アラート トーン すべてのアラート トーンを有効または無効にすることができま す。 明るさ 無線機表示部の明るさレベルを調整できます。 音声ガイダンス 音声ガイダンスを有効または無効にすることができます。 通知を非表示 (作業中モード) 無線機のモードを使用可能から [作業中モード] に変更できます。 注 : 作業中モードが有効な場合、グループ通信、クイッ ク グループ通信、または個別通信を受信できません。 スキャン スキャン機能を有効または無効にすることができます。 位置情報 位置報告を有効または無効にできます。 Wi-Fi モデムを有効または無効にすることができます。... -
Page 112: 明るさレベルの調整
MN006371A01-AD 章 12 : メニュー 12.2 明るさレベルの調整 手順: 1 メニューから [明るさ] を選択します。 2 0 ～ 8 の範囲で、希望の明るさレベルを選択します。 12.3 音声ガイダンスのオンとオフの切り替え 音声ガイダンスのオン 手順: メニューから [音声ガイダンス]→ を選択します。 音声ガイダンスがオンになります。 音声ガイダンスのオフ 手順: メニューから [音声ガイダンス]→x を選択します。 音声ガイダンスがオフになります。 12.4 作業中モードのオンとオフの切り替え 作業中モードのオン 手順: メニューから [作業中モード]→ を選択します。 作業中モードがオンの場合、無線機に次のような通知が表示されます。 音声ガイダンスが鳴ります。 •... -
Page 113: スキャンのオンとオフの切り替え
MN006371A01-AD 章 12 : メニュー 12.5 スキャンのオンとオフの切り替え スキャンのオン 手順: メニューから [スキャン]→ を選択します。 スキャンがオンになり、音声ガイダンスが鳴ります。 スキャンのオフ 手順: メニューから [スキャン]→x を選択します。 スキャンがオフになり、音声ガイダンスが鳴ります。 12.6 位置情報のオンとオフの切り替え 位置情報のオン 手順: メニューから [位置情報]→ を選択します。 位置情報がオンになり、音声ガイダンスが鳴ります。 位置情報のオフ 手順: メニューから [位置情報]→x を選択します。 位置情報がオフになり、音声ガイダンスが鳴ります。 12.7 Wi-Fi のオンとオフの切り替え Wi-Fi のオン 手順: メニューから [Wi-Fi]→ を選択します。... -
Page 114: Wi-Fi のオフ
MN006371A01-AD 章 12 : メニュー Wi-Fi のオフ 手順: メニューから [Wi-Fi]→x を選択します。 Wi-Fi がオフになり、音声ガイダンスが鳴ります。 12.8 LTE/3G のオンとオフの切り替え LTE/3G のオン 手順: メニューから [LTE]→ を選択します。 LTE/3G がオンになり、音声ガイダンスが鳴ります。 LTE/3G のオフ 手順: メニューから [LTE]→x を選択します。 LTE/3G がオフになり、音声ガイダンスが鳴ります。 12.9 スピーカ モードの切り替え 手順: 1 メニューから [スピーカ] を選択します。 2 下記の操作のどちらかを実行します。... -
Page 115: 章 13 : インスタント パーソナル アラート
MN006371A01-AD 章 13 : インスタント パーソナル アラート 章 13 インスタント パーソナル アラート パーソナル アラート (IPA) は、通信中またはグループや個別通信に応答できない連絡先に送信できる 通知です。 IPA を受信すると、無線機でトーンが鳴り、アイコンと送信者の名前が表示されます。 受信した IPA は IPA ステータス リストに保存され、いつでも表示および返信できます。複数の IPA を 受信すると、最新の IPA がリストの一番上に表示されます。IPA ステータス リストには、最大 9 個の アラートを保存できます。 IPA の送信者と個別通信した場合、IPA は自動的にクリアされます。 13.1 パーソナル アラートの送信 手順: [連絡先/情報]→<required contact>→[メニュー/OK] ボタンを選択します。... - Page 116 MN006371A01-AD 章 13 : インスタント パーソナル アラート 連絡先リストまたは IPA リストから、クリアする連絡先を選択し、PTT ボタンを押し続けて • 通話します。 IPA ステータス リストで、クリアする IPA を選択し、メニュー/OK ボタンを押し続けます。 • 無線機の電源をいったん切ってから再投入して、すべての IPA をクリアします。 •...
-
Page 117: 章 14 : 緊急モード
MN006371A01-AD 章 14 : 緊急モード 章 14 緊急モード 緊急モードを発動またはキャンセルする 2 つの方法があります。 緊急ボタンを押して、ローカルで緊急モードを発動またはキャンセルできます。 承認されたユーザーが、WAVE アプリまたは管理コンソールを介して緊急をモードリモートで発動ま たはキャンセルすることもできます。 緊急モードが発動され、無線機が正常に緊急モードに入ると、無線機のディスプレイが緊急であること を示します。ディスプレイで [緊急] アイコンが点滅している場合、音量調節、緊急通信の発信、緊急 モードの終了のみが可能です。 緊急モードでは、発信された通話はすべて緊急通信と宣言され、グループの変更などの特定の機能は制 限されます。 構成に応じて、緊急通信の開始には 2 つのタイプがあります。手動タイプの場合、緊急モードが開始 された後、緊急アラートが送信し緊急通信を開始するには、PTT ボタンを押し続ける必要があります。 自動タイプの場合、緊急通信が開始されると、PTT ボタンを押し続けなくても、アラートが送信され、 緊急通信が開始されます。無線機のマイクは 10 秒間自動的に有効になり、有効期限が切れると送信を 停止します。 14.1 緊急モードの発動 手順: 緊急ボタンを押し続けます。 ディスプレイには、3、2、1 のカウントダウンが表示され、トーンが大きくなります。 カウントダウンが終了する前に緊急ボタンを放すと、緊急は開始されません。 緊急モードが正常に発動されると、無線機に次のような通知が表示されます。... -
Page 118: 緊急アラートの受信
MN006371A01-AD 章 14 : 緊急モード 14.3 緊急アラートの受信 緊急アラートを受信すると、無線機に次のような通知が表示されます。 緊急トーンが鳴ります。 • 緊急アラートが緊急アラート リストに追加されます。 • 黄色の LED が点滅します。 • ディスプレイのステータス バーに [緊急アラート] アイコンと発信者の名前が表示されます。 • アラートは、通信の発信または受信と比較して優先度が高くなります。 • キャンセルされた緊急アラートを受信すると、無線機に次のような通知が表示されます。 緊急トーンが鳴ります。 • 緊急アラートが緊急アラート リストから削除されます。 • ディスプレイに [キャンセル済み緊急アラート] アイコンと発信者の名前が表示されます。 • アラートは、通信の発信または受信と比較して優先度が高くなります。 • 14.4 緊急アラートへの応答 手順: 1 連絡先/情報ボタンを押し続けます。 2 [緊急アラート]→<required Emergency Alert List>.を選択します。... - Page 119 MN006371A01-AD 章 14 : 緊急モード 緊急アラート リストで、緊急アラートの名前を選択し、メニュー/OK ボタンを押し続けま • す。 無線機の電源をいったん切ってから再投入して、すべての緊急アラートをクリアします。 • すべての緊急アラートがクリアされると、緊急アラート アイコンがステータス バーから削除され、緊 急アラートは連絡先/情報ボタン オプションに表示されず、黄色の LED が消灯します。...
-
Page 120: 章 15 : エリア グループ
MN006371A01-AD エリア グループ 章 15 エリア グループ 無線機が、ある地域に入ると、そのジオフェンスのグループ エリアの通知を受信して表示できます。 エリア グループは、アルファベット順にエリア グループ リストに追加されます。エリア グループ リ ストに追加されると、 エリア グループ ゾーンに入る前に設定されていたグループとエリア グループの 両方から通信を受信します。チャンネル ボタンを使用して、グループ チャンネル リスト内を通り、エ リア グループに移動できます。エリア グループにいる場合、チャンネル番号は表示されません。 エリア グループにいる場合、無線機では音声ガイドが鳴り、緑色の LED が点滅し、グループに参加す るために メニュー/OK ボタンを押し続けると、ディスプレイにグループ エイリアスが表示されます。 その間にグループを選択しない場合、エリア グループはチャンネル リストの最後に配置され、必要に 応じて、グループを手動で選択する必要があります。 エリア グループを選択せずに通話すると、現在のグループが通話を受信します。 エリア... -
Page 121: 章 16 : スタン (機能停止)
MN006371A01-AD 章 16 : スタン (機能停止) 章 16 スタン (機能停止) スタン (機能停止) は、無線機が無効になっていることを示します。 無線機がスタン (機能停止) モードになっている場合、電源、連絡先/情報 ([情報] のみ使用可能)、P1、 P2、 音量アップ/音量ダウン ボタンを除くすべてのボタンが無効になります。すべてのアラート トーン と音声ガイダンスは有効になっていますが、緊急を含むすべての音声通信が無効になっています。 電源がオンの状態で、連絡先/情報ボタンを押し続けると、[ステータス情報] 画面が表示される前に [無 効] 画面が表示されます。... -
Page 122: 章 17 : ユーザーの無効化または一時停止
MN006371A01-AD ユーザーの無効化または一時停止 章 17 ユーザーの無効化または一時停止 ユーザーの無効化または一時停止は、アカウントが無効化または一時停止されていることを示します。 アカウントが無効化または一時停止された場合は、PTT サーバーにログインできません。 無線機からトーンが鳴り、赤色の LED が点滅し、[ユーザー無効] 画面が表示されます。 連絡先/情報、メニュー/OK、音量アップおよび音量ダウンの各ボタンは正常に動作します。... -
Page 123: 章 18 : 周辺音モニタ
MN006371A01-AD 章 18 : 周辺音モニタ 章 18 周辺音モニタ この機能を使用すると、承認されたユーザーは、待機中のときに特定の無線機の周辺音声を聞くことが できます。 承認されたユーザーが特定の無線機で周辺音モニタを開始すると、無線機はトーンを再生し、周辺音モ ニタの表示と承認されたユーザーの名前を表示します。周辺音モニタは、 別のタイプの通信が開始また は受信されたとき、または承認されたユーザーが周辺音モニタを終了した場合に停止します。 注 : この機能は、全方向性バイザ マイク (GMMN4065_) に最適です。... - Page 124 MN006371A01-AD 認定アクセサリ リスト 章 19 認定アクセサリ リスト 表 7 : 音声 部品番号 説明 ワイドバンド外部スピーカ、16W AC000240A01 バイザ マイク (全方向性) GMMN4065_ Bluetooth リモートスピーカーマイク PMMN4127_ 広音域対応コンパクトマイク PMMN4129_ 表 8 : アンテナ 部品番号 説明 LTE アンテナ AN000358A01 GNSS ダッシュボートマウントアンテナ AN000359A01 表 9 : ケーブル 部品番号...
-
Page 125: 章 19 : 認定アクセサリ リスト
MN006371A01-AD 章 19 : 認定アクセサリ リスト 部品番号 説明 16 ピン MAP コネクタ キット HLN9457_ コネクタ支持ガイド PMLN5620_ ウェッジ電源 PMPN4076_ エマージェンシー・フットスイッチ RLN4836_R リモート マウント フットスイッチ PTT RLN4856_ リモート PTT（バイザーマイク用） RLN4857_...
