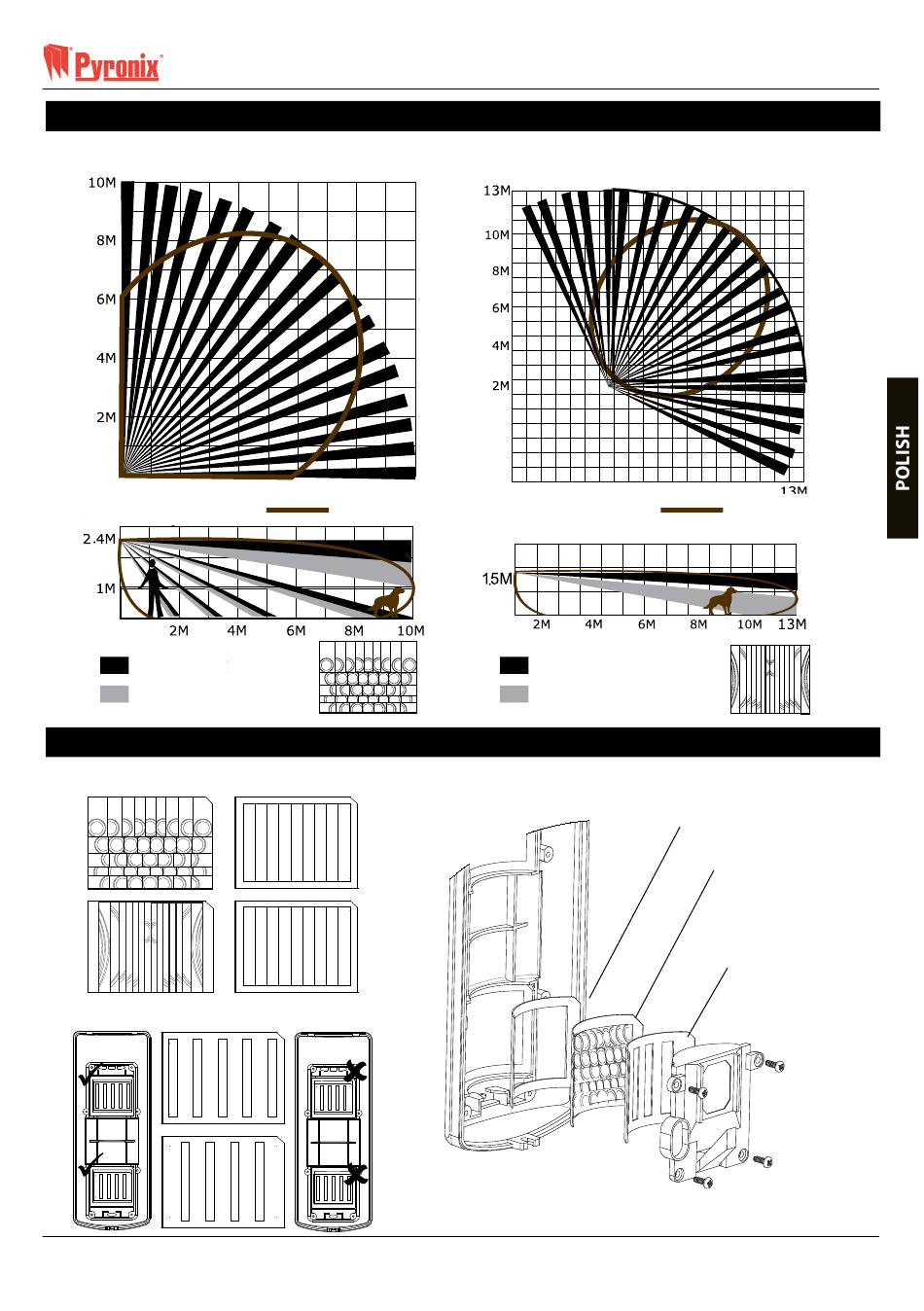

6. Soczeka 5 (zamocowana) i soczewka 3 (dostarczona)

Soczewka 5 (Wolumetryczna)
(Volumetric)
Pokrycie poziome
Pokrycie pionowe
Górna soczewka
Top Lens
Dolna soczewka
Bottom Lens

7. Zmiana soczewek

Soczewki Ustawialna siatka maskująca
Stała siatka maskująca
Mikrofala na 10m
Microwave at 10m
90°
78 Pojedyncze
5 płaszczyzny
A
Strona: 25
Soczewka 3
Pokrycie poziome
Pokrycie pionowe
Górna soczewka 142°
Top Lens
24 Pojedyncze
1 płaszczyzny
Dolna soczewka
Bottom Lens
Gumowa
uszczelka
XD10TTAM
Mikrofala na maksimum
Microwave at MAX
Soczewka
Siatka maskująca
(jeśli użyta) lub
stałe pojedyncze
maski
