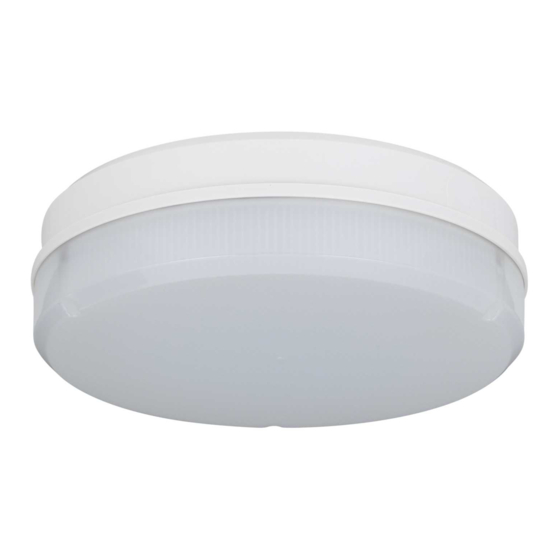

Robus RC100LEDNE-01 Instruction Manual

10W LED EMERGENCY COMPACT SURFACE FITTING
RC100LEDNE-01, RC100LEDNE-04
PLEASE READ INSTRUCTION BEFORE COMMENCING INSTALLATION AND RETAIN FOR FUTURE REFERENCES.
! Electrical products can cause death or injury, or damage to property. If in any doubt about the installation or use of this product,
consult a competent electrician
Product technical information and specification may change over time without prior notification. For the latest technical
information please visit our web site www.robus.com or robusdirect.com
-10°C < Ta < +35°C, 220V – 240V ~ 50/60Hz, Class I, IP65, Battery Warranty: 2 Years
Luminaire is non-dimmable
Suitable for mounting on a normally flammable surface.
Installation
1. Ensure mains supply is switched off before commencing
work
2. Ensure there is at least 100mm of free space around the
luminaire location
3. Remove trim/ diffuser and LED plate from base of the fitting
4. Drill cable entry and mounting holes in the base
5. Mark fixing hole positions on wall, check location buried
cables, pipes or other building services before drilling.
6. Feed supply cables through cable entry hole and attach
base to surface of wall
7. Write installation date on battery and connect battery
8. Connect wires from unswitched supply to terminals on
metal plate, brown to PL,Blue to N and green/yellow to
earth；For fitting always on , link terminal "SL" to terminal
"PL", fitting controlled by switch connect switched live wire
to terminal SL and permanent live to PL.
Note: if "SL" terminal not connected, fitting works as
non-maintained.
9. Refit LED plate and trim/ diffuser to base. Attention:In order
to protect the battery life, please disconnect the battery if
the power supply shut off over 3 days.
Switch on supply:
The green led should come on indicating correct battery
charge status, all LEDs will come on.When supply to the
switched live PL is lost, battery will operate fitting in
emergency mode.
Information for the Product user:
1. Please note the requirement to dispose of Waste Electrical & Electronic Equipment separately from household waste
(WEEE marked with crossed out wheelie bin symbol).
2. Please consider your role in contributing to re-use and recycling by returning this product at end of life to a collection centre
for waste electrical equipment or a Civic Amenity site, or to a retail outlet from which you are purchasing a replacement.
3. This equipment may contain substances that are hazardous to health and the environment if disposed of carelessly. It is
important that it is separated from normal household waste and recycled in the WEEE chain
4. The "crossed out wheelie bin symbol" on a product indicates this equipment must not be disposed of in normal household
waste, but should be disposed of according to local WEEE regulations
The Installation must be carried out by a qualified electrician
Issue 2 050416
INSTRUCTION MANUAL
Note:
Testing
The emergency lighting must be inspected and tested
regularly in accordance with local codes of practice:
note: for safety reasons tests should be carried out
during daylight hours.
The minimum recommended test schedule is as follows:
After installation, allow 24 hours to ensure full battery
charge and then interrupt the supply; the maximum
duration time is 3 hours check that LEDs are still
lighting.
1. Daily check that charge indicator LED is working
2. Monthly, interrupt mains for a short period and
check LED lights
3. Annual 12 month check, full duration test.
Interrupt mains supply, LEDs will light and
should last for a minimum 3 hours operation:
batteries must be replaced when they can no
longer support 3 hour operation.
4. Complete record sheet on installation and retain in
maintenance file.
5. Update file with ongoing test records for inspection
by fire officer or other duly authorised person
Market Surveillance:
LS Code of energy efficiency Class D.
RC100LEDNE-LS
Disconnect driver input and output connections.
Remove LED plate
10W COMPACTE LED-NOODOPBOUWARMATUUR
EN
RC100LEDNE-01, RC100LEDNE-04
LEES DE INSTRUCTIES VOORDAT U BEGINT MET DE INSTALLATIE EN HOU ZE BIJ VOOR LATER.
! Elektrische producten kunnen de dood of letsel veroorzaken of eigendommen beschadigen. Als u twijfelt over de installatie of
het gebruik van dit product, raadpleeg dan een erkende elektricien
Technische gegevens en specificaties van dit product kunnen zonder voorafgaande kennisgeving wijzigen. Ga voor de meest
recente technische gegevens naar onze website www.robus.com of robusdirect.com
-10°C < Ta < +35°C, 220V – 240V ~ 50/60Hz, Class I, IP65, Batterij Garantie: 2 Jaar
Niet-dimbare armatuur
Geschikt voor montage op normal ontvlambaar oppervlakte
Installatie
1. Zorg dat het lichtnet is uitgeschakeld voordat u begin te werken
2. Zorg dat u minstens 100 mm vrije ruimte hebt rond de installatie
plaats van het verlichtingsarmatuur
3. Verwijder de sierrand/ lichtverspreider en LED-plaat van de
basis van het armatuur
4. Boor een kabelingang en monteergaten in de basis.
5. Markeer de plaats van de bevestigingsgaten op de muur en zorg
dat u geen verborgen kabels, leidingen of andere voorzieningen
van het gebouw kunt beschadigen voordat u begint met boren.
6. Steek de stroomkabels door de kabelingang en bevestig de
basis aan het muuroppervlak.
7. Schrijf de installatiedatum op de batterij en sluit de batterij aan
8. Sluit de draden van de uitgeschakelde stroomvoorziening aan
op de aansluitklemmen op de metalen plaat, bruin op PL, blauw
op N en groen/geel op aarding; verbindt om de verlichting
permanent aan te hebben aansluitklem "SL" met aansluitklem
"PL", sluit om het armatuur met een schakelaar te bedienen de
geschakelde stroomdraad aan op aansluitklem SL en de
permanente stroomdraad op PL. Opmerking: als geen
aansluiting wordt gemaakt op de aansluitklem "SL", werkt het
verlichtingsarmatuur als niet-zelfstandig
9. Plaats de LED-plaat en sierrand/ lichtverspreider opnieuw op de
basis.
Aandacht: gelieve om de levensduur van de batterij te
optimaliseren de batterij te verwijderen als de stroomvoorziening
meer dan 3 dagen wordt uitgeschakeld.
Schakel de stroom in: De groene LED moet gaan branden, wat
aangeeft dat de laadstatus van de batterij juist is, alle LED's gaan
branden. Als de stroomvoorziening naar de permanente
stroomdraad PL wordt onderbroken, wordt het armatuur in
noodmodus gevoed door de batterij.
Informatie voor de gebruiker van het product:
1. Hou bij het verwijderen van afval rekening met de regeling voor afgedankte elektrische en elektronische apparatuur, gescheiden van
gewoon huishoudelijk afval (AEEA, pictogram van een kliko met een kruis erdoorheen).
2. Neem uw verantwoordelijkheid op het vlak van hergebruik en recycling door dit product aan het einde van zijn levenscyclus in te
leveren bij een inleverpunt voor elektronisch afval, een milieupark of een winkel waar u een nieuw product koopt.
3. Deze apparatuur kan stoffen bevatten die gevaarlijk zijn voor de gezondheid en het milieu indien ze onachtzaam wordt weggegooid.
Het is belangrijk dat ze gescheiden gehouden wordt van het normaal huishoudelijk afval en gerecycled wordt in het netwerk voor
AEEA.
4. Het pictogram van een kliko met een kruis erdoorheen op een product betekent dat dit apparaat niet samen met het gewone
huishoudelijk afval mag worden weggegooid, maar dat het dient te worden verwijderd in overeenstemming met de lokale regelgeving
voor AEEA (afgedankte elektrische en elektronische apparatuur).
Opmerkingen:
Testen
De noodverlichting moet regelmatig worden gecontroleerd
en getest in overeenstemming met de plaatselijke
praktijkrichtlijnen. Opmerking: om veiligheidsredenen
moeten testen tijdens daglichturen worden uitgevoerd. Het
minimum aanbevolen testschema ziet er als volgt uit:
Na installatie 24 uur wachten om ervoor te zorgen dat de
batterij volledig is opgeladen en daarna de
stroomvoorziening onderbreken; de maximum duur is 3 uur.
Controleer of de leds nog licht geven.
1. Controleer dagelijks of de ladingindicator van de led
werkt.
2. Schakel maandelijks de stroomvoorziening even uit en
controleer de ledlampen.
3. Verricht jaarlijks een complete inspectie, een test van
volledige duur. Schakel de stroomvoorziening uit. De leds
zullen oplichten en dienen ten minste 3 uur mee te gaan.
De batterijen moeten worden vervangen als ze geen 3
uur meer werken.
4. Vul het registratieblad van de installatie in en bewaar in
het onderhoudsbestand.
5. Werk het bestand bij met de verschillende testresultaten
ter inspectie van de brandweer of een andere naar
behoren bevoegde persoon.
Markttoezicht:
LS Code van energie-efficiëntie van Klasse D.
RC100LEDNE-LS
Koppel de invoer- en uitvoerverbindingen van het
stuurprogramma los. LED-plaat verwijderen
De installatie dient te worden uitgevoerd door een elektricien
