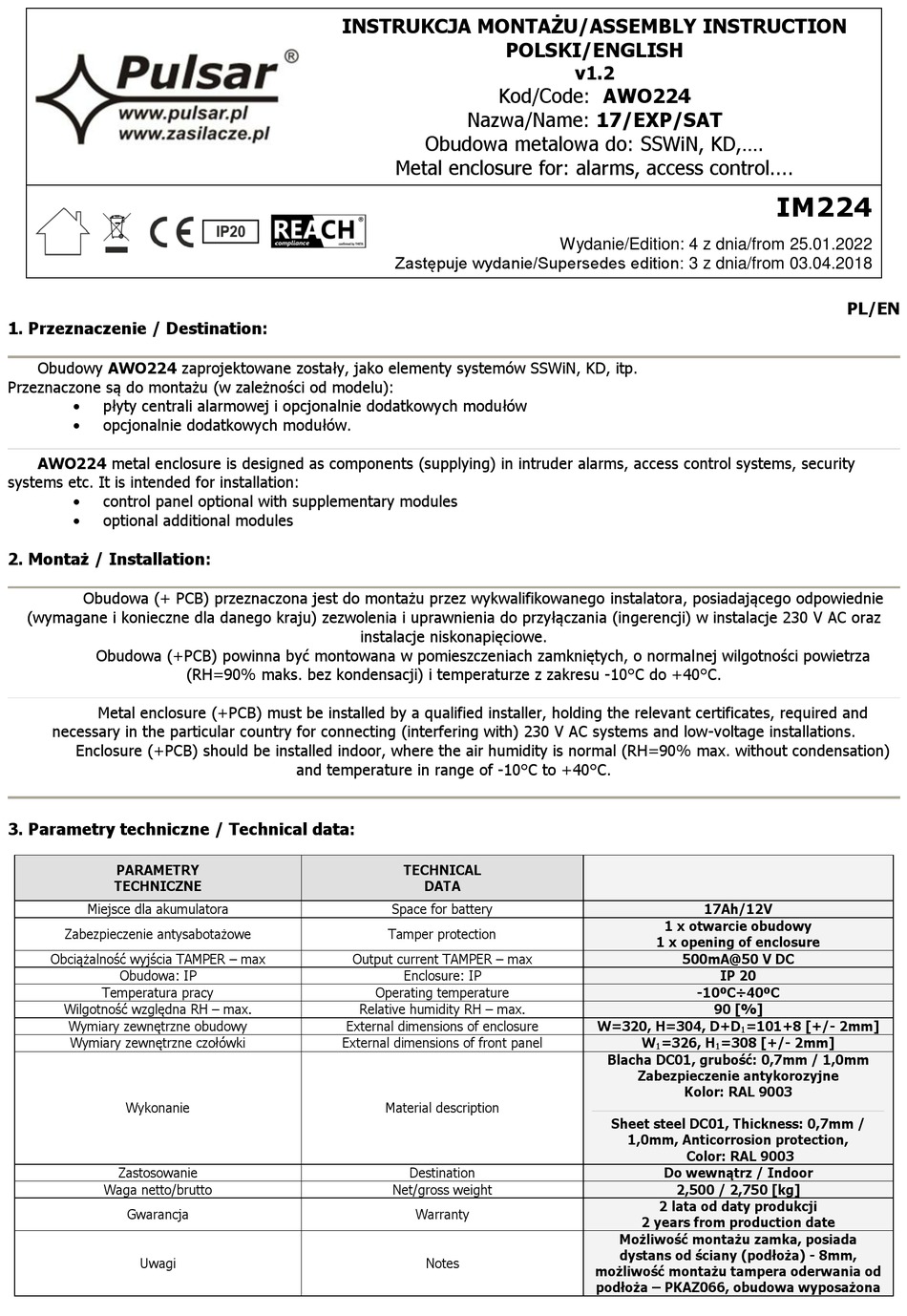

Pulsar AWO224 Assembly Instruction

1. Przeznaczenie / Destination:
Obudowy AWO224 zaprojektowane zostały, jako elementy systemów SSWiN, KD, itp.
Przeznaczone są do montażu (w zależności od modelu):
 płyty centrali alarmowej i opcjonalnie dodatkowych modułów
 opcjonalnie dodatkowych modułów.
AWO224 metal enclosure is designed as components (supplying) in intruder alarms, access control systems, security
systems etc. It is intended for installation:
 control panel optional with supplementary modules
 optional additional modules
2. Montaż / Installation:
Obudowa (+ PCB) przeznaczona jest do montażu przez wykwalifikowanego instalatora, posiadającego odpowiednie
(wymagane i konieczne dla danego kraju) zezwolenia i uprawnienia do przyłączania (ingerencji) w instalacje 230 V AC oraz
Obudowa (+PCB) powinna być montowana w pomieszczeniach zamkniętych, o normalnej wilgotności powietrza
Metal enclosure (+PCB) must be installed by a qualified installer, holding the relevant certificates, required and
necessary in the particular country for connecting (interfering with) 230 V AC systems and low-voltage installations.
Enclosure (+PCB) should be installed indoor, where the air humidity is normal (RH=90% max. without condensation)
3. Parametry techniczne / Technical data:
PARAMETRY
TECHNICZNE
Miejsce dla akumulatora
Zabezpieczenie antysabotażowe
Obciążalność wyjścia TAMPER – max
Obudowa: IP
Temperatura pracy
Wilgotność względna RH – max.
Wymiary zewnętrzne obudowy
Wymiary zewnętrzne czołówki
Wykonanie
Zastosowanie
Waga netto/brutto
Gwarancja
Uwagi
INSTRUKCJA MONTAŻU/ASSEMBLY INSTRUCTION
(RH=90% maks. bez kondensacji) i temperaturze z zakresu -10°C do +40°C.
and temperature in range of -10°C to +40°C.
Output current TAMPER – max
External dimensions of enclosure
External dimensions of front panel
POLSKI/ENGLISH
Kod/Code: AWO224
Nazwa/Name: 17/EXP/SAT
Obudowa metalowa do: SSWiN, KD,....
Metal enclosure for: alarms, access control....
Zastępuje wydanie/Supersedes edition: 3 z dnia/from 03.04.2018
instalacje niskonapięciowe.
TECHNICAL
DATA
Space for battery
Tamper protection
Enclosure: IP
Operating temperature
Relative humidity RH – max.
Material description
Destination
Net/gross weight
Warranty
Notes
v1.2
Wydanie/Edition: 4 z dnia/from 25.01.2022
17Ah/12V
1 x otwarcie obudowy
1 x opening of enclosure
500mA@50 V DC
IP 20
-10ºC÷40ºC
90 [%]
W=320, H=304, D+D
W =326, H =308 [+/- 2mm]
1 1
Blacha DC01, grubość: 0,7mm / 1,0mm
Zabezpieczenie antykorozyjne
Kolor: RAL 9003
Sheet steel DC01, Thickness: 0,7mm /
1,0mm, Anticorrosion protection,
Color: RAL 9003
Do wewnątrz / Indoor
2,500 / 2,750 [kg]
2 lata od daty produkcji
2 years from production date
Możliwość montażu zamka, posiada
dystans od ściany (podłoża) - 8mm,
możliwość montażu tampera oderwania od
podłoża – PKAZ066, obudowa wyposażona
IM224
PL/EN
=101+8 [+/- 2mm]
1
