Pulsar AWO 224 Assembly Instructions

1. Przeznaczenie:
Obudowy AWO224 zaprojektowane zostały jako elementy systemów SSWiN, KD, itp.
Przeznaczone są do montażu (w zależności od modelu):
 płyty centrali alarmowej i opcjonalnie dodatkowych modułów
2. Montaż:
Obudowa (+ PCB) przeznaczona jest do montażu przez wykwalifikowanego instalatora, posiadającego
odpowiednie (wymagane i konieczne dla danego kraju) zezwolenia i uprawnienia do przyłączania (ingerencji)
Obudowa (+PCB) powinna być montowana w pomieszczeniach zamkniętych, o normalnej wilgotności powietrza
(RH=90% maks. bez kondensacji) i temperaturze z zakresu -10°C do +40°C.
1. Destination:

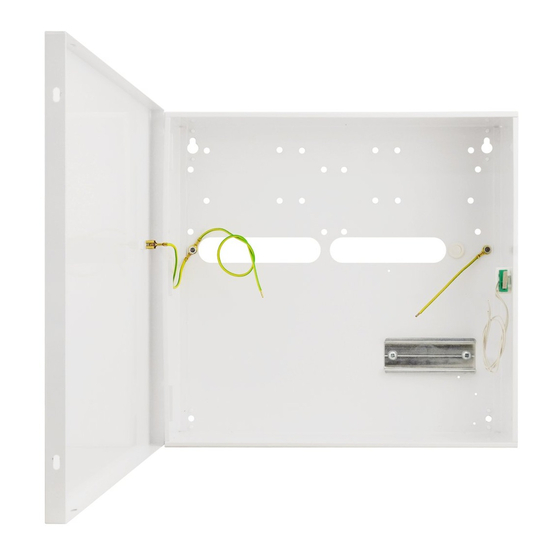

The AWO224 metal casings are designed as components (supplying) in intruders alarms, access control systems,
security systems etc. There are intended for installation:
 control panel optional with supplementary modules
2. Installation:
The metal casing (+PCB) must be installed by a qualified installer, holding the relevant certificates, required and
necessary in the particular country for connecting (interfering with) the 230V AC systems and low-voltage installations.
The casing (+PCB) should be installed indoors, where the air humidity is normal (RH=90% max. without
condensation) and temperature in the range of -10°C to +40°C.
3. Parametry techniczne / Technical data:
PARAMETRY
TECHNICZNE
Miejsce dla akumulatora
Zabezpieczenie antysabotażowe
Obciążalność wyjścia TAMPER- max
Obudowa: IP
Temperatura pracy
Wilgotność względna RH – max.
Wymiary zewnętrzne obudowy:
Wymiary zewnętrzne czołówki:
Wykonanie
Zastosowanie
Waga netto
Waga brutto
Gwarancja

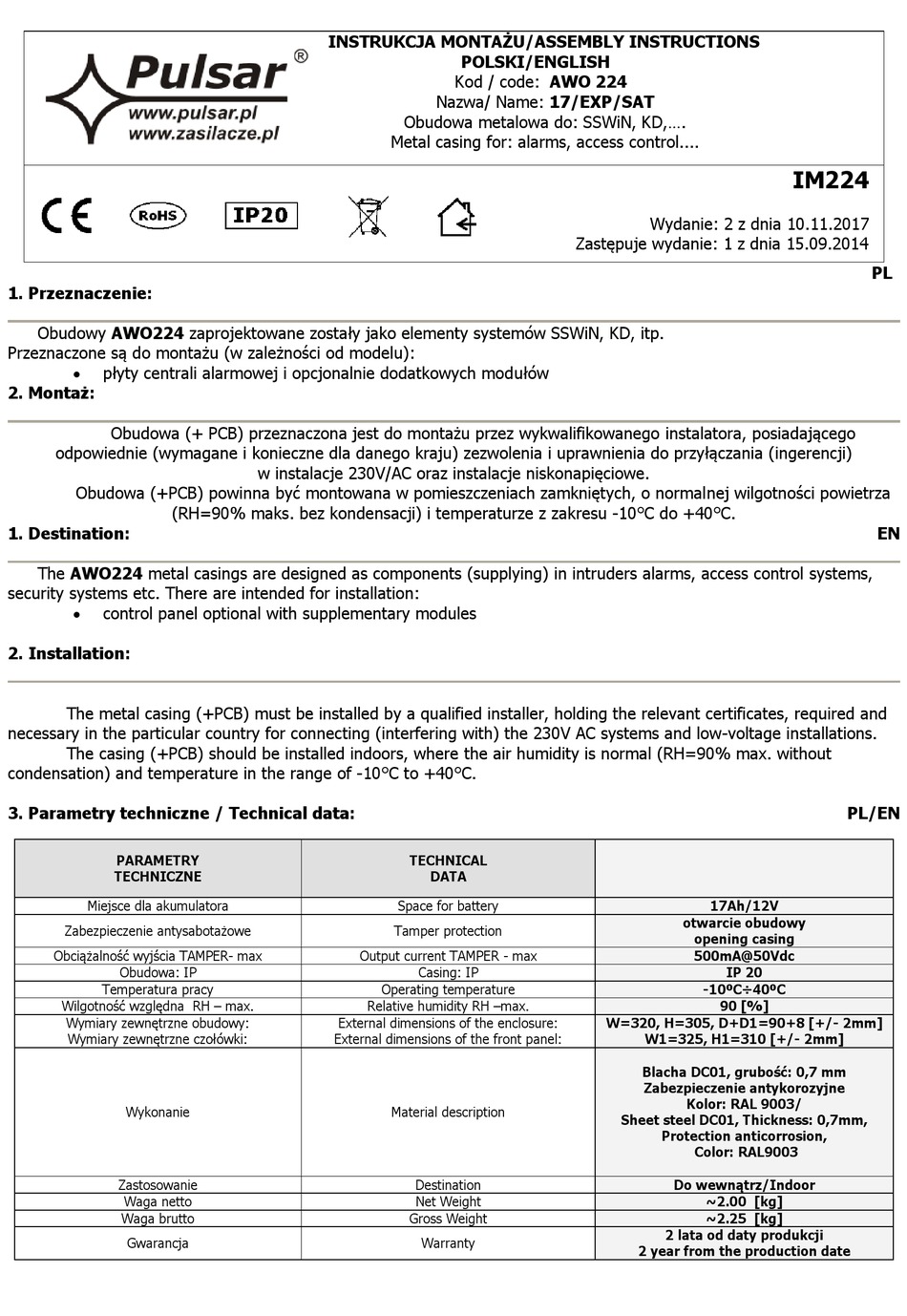

INSTRUKCJA MONTAŻU/ASSEMBLY INSTRUCTIONS
Obudowa metalowa do: SSWiN, KD,....
Metal casing for: alarms, access control....
w instalacje 230V/AC oraz instalacje niskonapięciowe.
TECHNICAL
Space for battery
Tamper protection
Output current TAMPER - max
Casing: IP
Operating temperature
Relative humidity RH –max.
External dimensions of the enclosure:
External dimensions of the front panel:
Material description
Destination
Net Weight
Gross Weight
Warranty
POLSKI/ENGLISH
Kod / code: AWO 224
Nazwa/ Name: 17/EXP/SAT
Zastępuje wydanie: 1 z dnia 15.09.2014
DATA
Wydanie: 2 z dnia 10.11.2017
17Ah/12V
otwarcie obudowy
opening casing
500mA@50Vdc
IP 20
-10ºC÷40ºC
90 [%]
W=320, H=305, D+D1=90+8 [+/- 2mm]
W1=325, H1=310 [+/- 2mm]
Blacha DC01, grubość: 0,7 mm
Zabezpieczenie antykorozyjne
Kolor: RAL 9003/
Sheet steel DC01, Thickness: 0,7mm,
Protection anticorrosion,
Color: RAL9003
Do wewnątrz/Indoor
~2.00 [kg]
~2.25 [kg]
2 lata od daty produkcji
2 year from the production date
IM224
PL
EN
PL/EN
