Pulsar AWO 200K Assembly Instructions

1. Przeznaczenie:
Obudowy AWO200K zaprojektowane zostały jako elementy systemów SSWiN, KD, itp.
Przeznaczone są do montażu (w zależności od modelu):

płyty centrali alarmowej i opcjonalnie dodatkowych modułów
 kontrolera systemu KD i modułów dodatkowych
 nadajnika radiowego lub GSM, opcjonalnie modułu zasilacza buforowego
 innych dedykowanych urządzeń
AWO200K to obudowa dwupoziomowa. Takie rozwiązanie pozwala na umieszczenie znacznie większej ilości urządzeń niż
w standardowej obudowie.
Dolny poziom zawiera otworowanie pod centrale i ekspandery. Z kolei górny poziom zawiera oprócz
otworowania pod moduły rozszerzeń, również otworowanie pod moduły komunikacji m.in. mogą być
zamontowane urządzenia:
GORKE – ATG; ROPAM – BASIC i MULTI GSM; SATEL – ETHM, GSM LT1, LT2, GPRS-T1/T2/T4
W górnej części obudowy znajdują się przepusty do wybicia pod anteny GSM.
Obudowa polecana jest do montażu systemów SSWiN w których oprócz podstawowych elementów tj. centrala i
ekspandery konieczna jest również instalacja modułu komunikacji.
2. Montaż:
Obudowa (+ PCB) przeznaczona jest do montażu przez wykwalifikowanego instalatora, posiadającego
odpowiednie (wymagane i konieczne dla danego kraju) zezwolenia i uprawnienia do przyłączania (ingerencji)
Ponieważ transformator zaprojektowany jest do pracy ciągłej nie posiada wyłącznika zasilania, dlatego należy
zapewnić właściwą ochronę przeciążeniową w obwodzie zasilającym. Należy także poinformować użytkownika o sposobie
odłączenia zasilacza od napięcia sieciowego (najczęściej poprzez wydzielenie i oznaczenie odpowiedniego bezpiecznika w
skrzynce bezpiecznikowej). Instalacja elektryczna powinna być wykonana według obowiązujących norm i przepisów.
Obudowa (+PCB) powinna być montowana w pomieszczeniach zamkniętych, o normalnej wilgotności powietrza
(RH=90% maks. bez kondensacji) i temperaturze z zakresu -10°C do +40°C.
Przed przystąpieniem do instalacji należy upewnić się, że napięcie w obwodzie zasilającym
Wszelkie prace serwisowe wewnątrz obudowy należy wykonywac przy odłączonym
1. Zamontować w obudowie PCB w odpowiednich otworach montażowych (z użyciem kołków dystansowych, wkrętów
montażowych itp.).
2. Zamontować obudowę w dedykowanym miejscu i doprowadzić przewody połączeniowe (~230V) i sygnałowe poprzez
przepusty kablowe.
Uwagi: obwód zasilania ~230V należy wykonać przewodem trójżyłowym
(z żółto-zielonym przewodem ochronnym PE).
3. Przewody zasilania ~230V podłączyć do zacisków 230V /AC L-N transformatora.
Przewód ochrony przeciwporażeniowej PE podłączyć do zacisku oznaczonego symbolem uziemienia.
Praca zasilacza bez poprawnie wykonanego i sprawnego technicznie obwodu ochrony

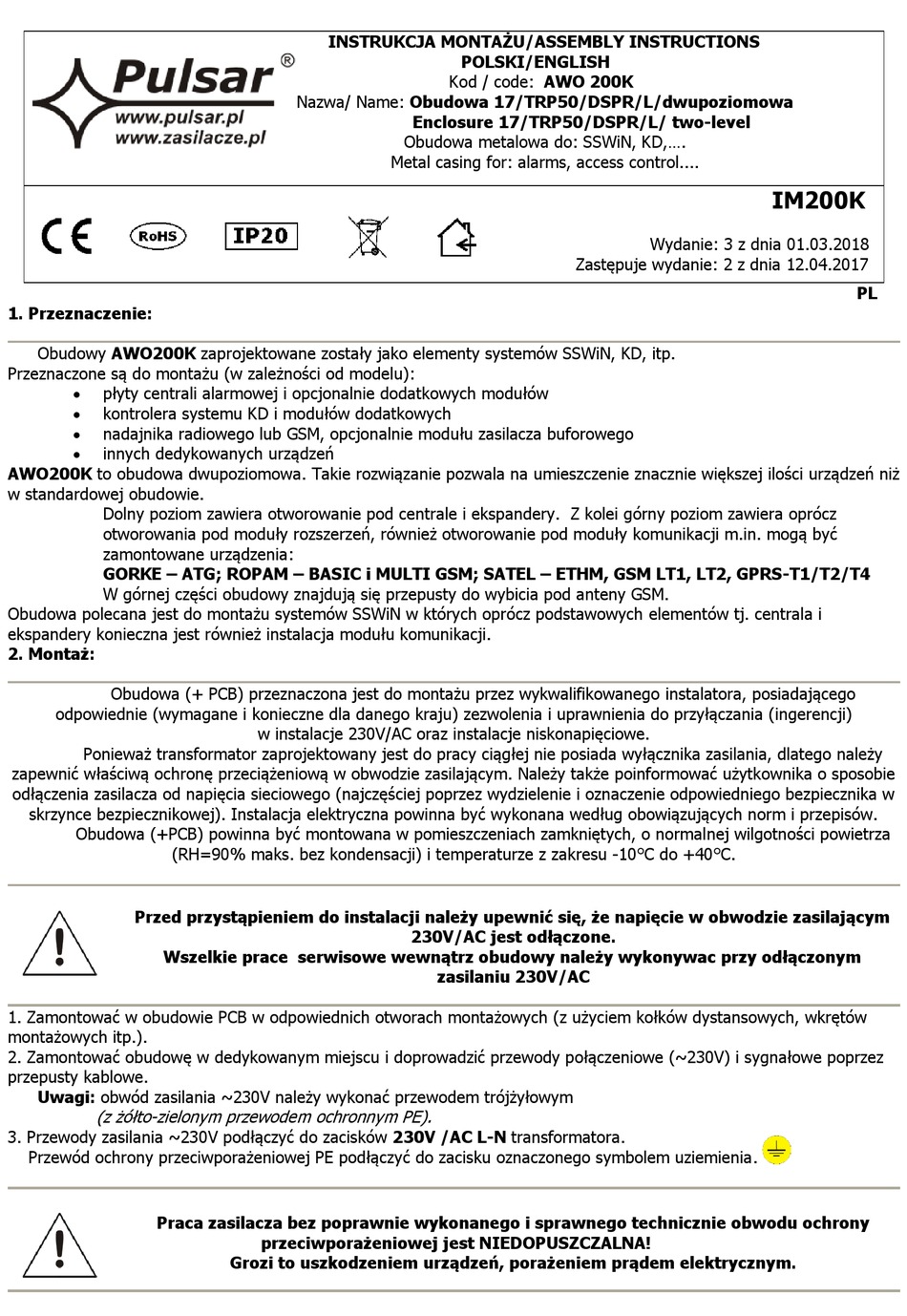

INSTRUKCJA MONTAŻU/ASSEMBLY INSTRUCTIONS
Nazwa/ Name: Obudowa 17/TRP50/DSPR/L/dwupoziomowa
Metal casing for: alarms, access control....
w instalacje 230V/AC oraz instalacje niskonapięciowe.
przeciwporażeniowej jest NIEDOPUSZCZALNA!
Grozi to uszkodzeniem urządzeń, porażeniem prądem elektrycznym.
POLSKI/ENGLISH
Kod / code: AWO 200K
Enclosure 17/TRP50/DSPR/L/ two-level
Obudowa metalowa do: SSWiN, KD,....
230V/AC jest odłączone.
zasilaniu 230V/AC
Wydanie: 3 z dnia 01.03.2018
Zastępuje wydanie: 2 z dnia 12.04.2017
IM200K
PL
