1. Przeznaczenie:

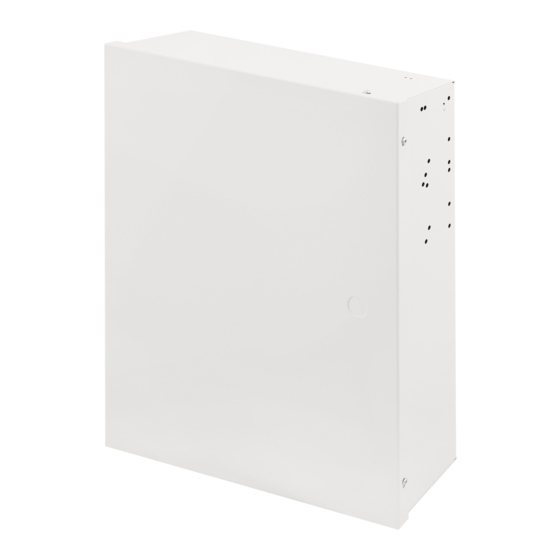

Obudowy AWO 214 zaprojektowane zostały, jako elementy systemów SSWiN, KD, itp.
Przeznaczone są do montażu (w zależności od modelu):
 płyty centrali alarmowej i opcjonalnie dodatkowych modułów
 kontrolera systemu KD i modułów dodatkowych
 nadajnika radiowego lub GSM, opcjonalnie modułu zasilacza buforowego
 innych dedykowanych urządzeń
2. Montaż:
Obudowa (+ PCB) przeznaczona jest do montażu przez wykwalifikowanego instalatora, posiadającego
odpowiednie ( wymagane i konieczne dla danego kraju) zezwolenia i uprawnienia do przyłączania ( ingerencji)
Ponieważ transformator zaprojektowany jest do pracy ciągłej nie posiada wyłącznika zasilania, dlatego należy
zapewnić właściwą ochronę przeciążeniową w obwodzie zasilającym. Należy także poinformować użytkownika o sposobie
odłączenia zasilacza od napięcia sieciowego (najczęściej poprzez wydzielenie i oznaczenie odpowiedniego bezpiecznika w
skrzynce bezpiecznikowej). Instalacja elektryczna powinna być wykonana według obowiązujących norm i przepisów.
Obudowa (+PCB) powinna być montowana w pomieszczeniach zamkniętych, o normalnej wilgotności powietrza
(RH=90% maks. bez kondensacji) i temperaturze z zakresu -10°C do +40°C.
Przed przystąpieniem do instalacji należy upewnić się, że napięcie w obwodzie zasilającym
Wszelkie prace serwisowe wewnątrz obudowy należy wykonywać przy odłączonym
1. Zamontować w obudowie PCB w odpowiednich otworach montażowych ( z użyciem kołków dystansowych, wkrętów
montażowych itp.).
2. Zamontować obudowę w dedykowanym miejscu i doprowadzić przewody połączeniowe (~230 V) i sygnałowe poprzez
przepusty kablowe.
Uwagi: obwód zasilania ~230 V należy wykonać przewodem trójżyłowym
(z żółto-zielonym przewodem ochronnym PE).
3. Przewody zasilania ~230 V podłączyć do zacisków 230 V L-N transformatora.
Przewód ochrony przeciwporażeniowej PE podłączyć do zacisku oznaczonego symbolem uziemienia.
Praca zasilacza bez poprawnie wykonanego i sprawnego technicznie obwodu ochrony
4. Podłączyć wyjście transformatora do zacisków (~AC) PCB, używając dołączonych przewodów
Uwagi: podłączyć wymagane napięcie U1 lub U2 dla danego urządzenia.
5. Wykonać opcjonalnie pozostałe połączenia wymagane dla danego typu urządzenia/systemu.
Uwagi: zgodnie z wymaganiami i zaleceniami producenta.
6. Wykonać uruchomienie ( załączenie zasilania ~230 V, akumulatora), regulacje lub konfiguracje: zgodnie
z procedurą producenta systemu
7. Po instalacji i uruchomieniu systemu należy zamknąć obudowę

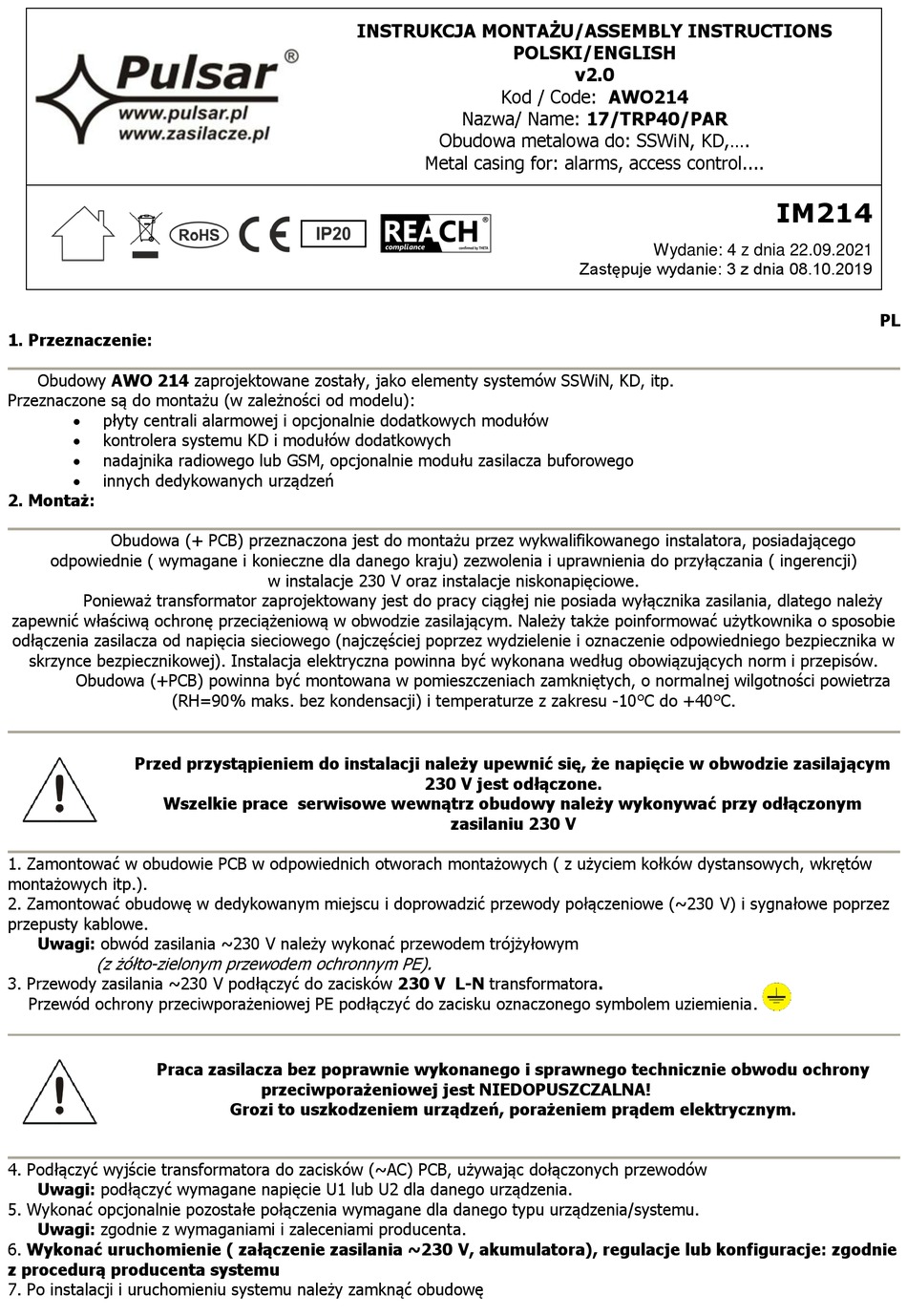

INSTRUKCJA MONTAŻU/ASSEMBLY INSTRUCTIONS
w instalacje 230 V oraz instalacje niskonapięciowe.
przeciwporażeniowej jest NIEDOPUSZCZALNA!
Grozi to uszkodzeniem urządzeń, porażeniem prądem elektrycznym.
POLSKI/ENGLISH
v2.0
Kod / Code: AWO214
Nazwa/ Name: 17/TRP40/PAR
Obudowa metalowa do: SSWiN, KD,....
Metal casing for: alarms, access control....
Zastępuje wydanie: 3 z dnia 08.10.2019
230 V jest odłączone.
zasilaniu 230 V
IM214
Wydanie: 4 z dnia 22.09.2021
