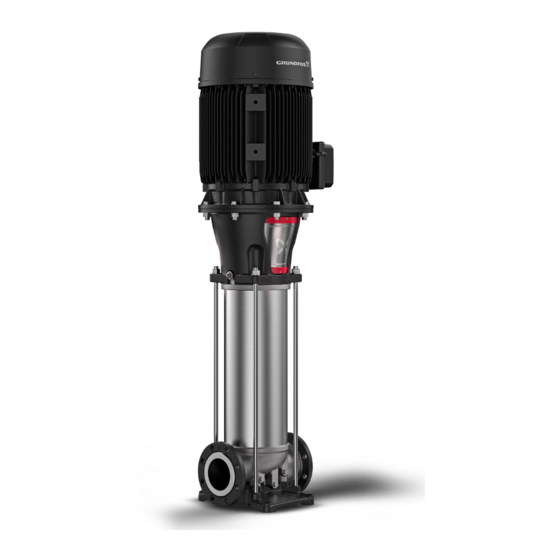

Grundfos CR 95 Installation And Operating Instructions Manual
  1. Manuals
  2. Brands
  3. Grundfos Manuals
  4. Water Pump
  5. CR 95
  6. Installation and operating instructions manual

Grundfos CR 95 Installation And Operating Instructions Manual

Double shaft seal (back-to-back)
Hide thumbs Also See for CR 95:
Table of Contents

  • English

  • Dansk
    • Allgemeine Informationen
    • Produktbeschreibung
    • Verwendete Symbole
    • Verwendungszweck
    • Abmessungen von Pumpen mit Dosierpumpe
    • Anschlüsse für die Sperrflüssigkeit
    • Pumpe mit Dosierpumpe
    • Inbetriebnahme
    • Pumpe mit Dosierpumpe
    • Achtung
    • Betrieb
    • Entsorgung
    • Montage- und Betriebsanleitung
    • Schutz vor Frosteinwirkung
    • Wartung
    • Cr Crn
    • Epdm +120
    • Ffkm +120
    • Fkm +90
    • Fxm +120
    • Monterings- Og Driftsinstruktion
    • Paigaldus- Ja Kasutusjuhend

  • Suomi
    • Aplicaciones
    • Descripción de Producto
    • Información General
    • Máxima Presión del Líquido y Temperatura
    • Símbolos Utilizados en Este Documento
    • Bomba con Bomba Dosificadora
    • Conexiones Líquido Protector
    • Dimensiones de la Bomba con Bomba Dosificadora
    • Bomba con Bomba Dosificadora
    • Puesta en Marcha
    • Eliminación
    • Funcionamiento
    • Instrucciones de Instalación y Funcionamiento
    • Mantenimiento
    • Protección contra Heladas
    • Epdm +120
    • Epdm Fkm Ffkm Fxm
    • Ffkm +120
    • Fkm +90
    • Asennus- Ja Käyttöohjeet

  • Ελληνικά
    • Applications
    • Description du Produit
    • Informations Générales
    • Pression du Liquide Et Température Maxi
    • Symboles Utilisés Dans Cette Notice
    • Connexions du Liquide de Lubrification
    • Dimensions de la Pompe Avec Pompe Doseuse
    • Pompe Avec Pompe Doseuse
    • Mise en Service
    • Pompe Avec Pompe Doseuse
    • Avertissement
    • Fonctionnement
    • Maintenance
    • Mise Au Rebut
    • Notice D'installation Et de Fonctionnement
    • Protection Contre Le Gel
    • Epdm +120
    • Epdm Fkm Ffkm Fxm
    • Ffkm +120
    • Fkm +90
    • Fxm +120
    • Οδηγίες Εγκατάστασης Και Λειτουργίας
    • Montažne I Pogonske Upute
    • Telepítési És Üzemeltetési Utasítás
    • Istruzioni DI Installazione E Funzionamento
    • Įrengimo Ir Naudojimo Instrukcija
    • UzstāDīšanas un Ekspluatācijas Instrukcija
    • Installatie- en Bedieningsinstructies
    • Instrukcja Montażu I Eksploatacji
    • Instruções de Instalação E Funcionamento
    • Instrucţiuni de Instalare ŞI Utilizare
    • Uputstvo Za Instalaciju I Rad

  • Русский
    • Насос С Дозировочным Насосом
    • Размеры Насоса С Дозировочным Насосом
    • Соединения Для Подачи Запорной Жидкости
    • Насос С Дозировочным Насосом
    • Пуск
    • Руководство По Монтажу И Эксплуатации
    • Гарантии Изготовителя
    • Защита От Замерзания
    • Предупреждение
    • Техническое Обслуживание
    • Утилизация Отходов
    • Эксплуатация
    • Cr Crn
    • Epdm Fkm Ffkm Fxm
    • Monterings- Och Driftsinstruktion
    • Ffkm +120
    • Fkm +90
    • Fxm +120
    • Navodila Za Montažo in Obratovanje
    • Návod Na Montáž a Prevádzku

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

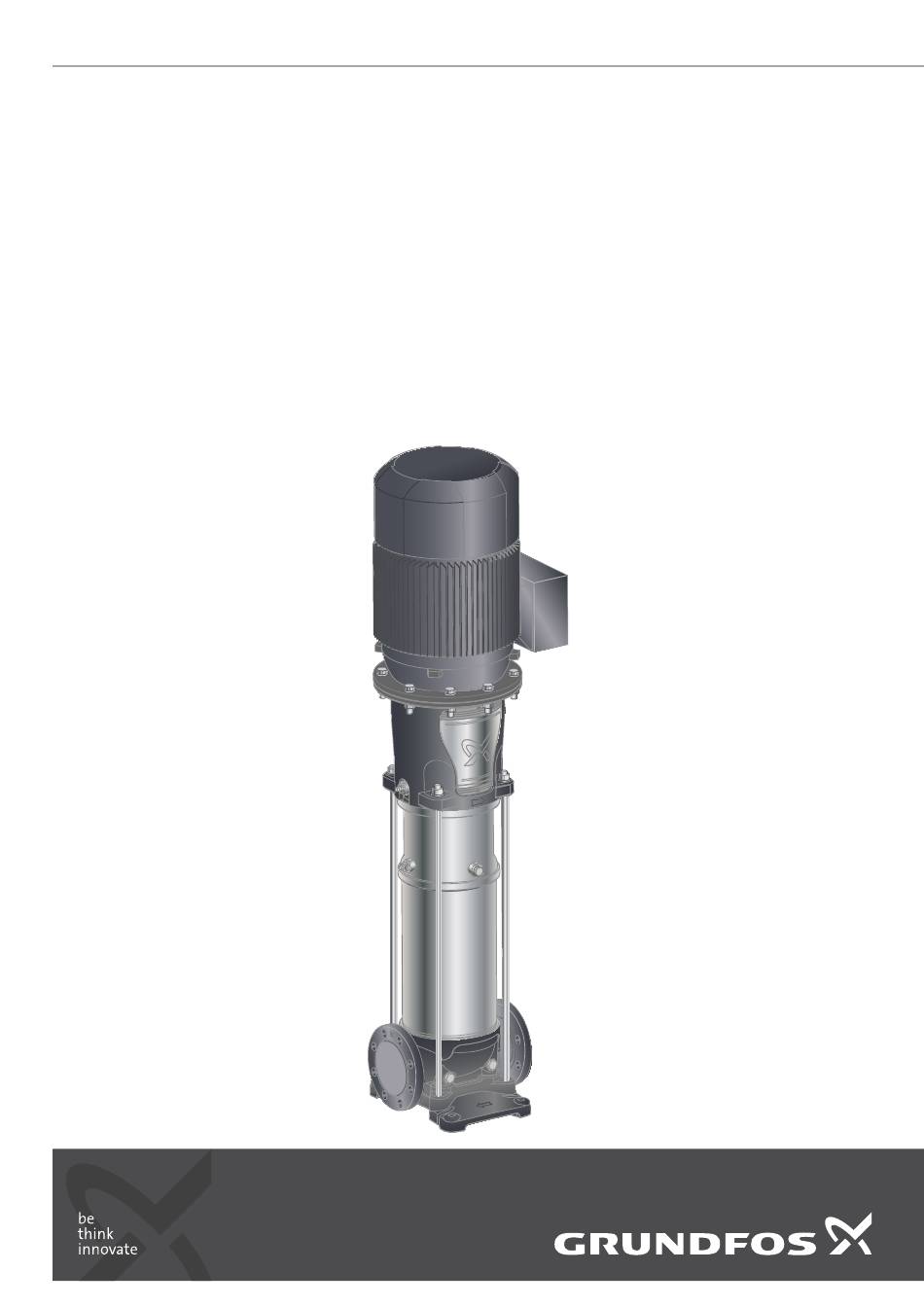

GRUNDFOS INSTRUCTIONS
