INSTRUCCIONES DE INSTALACIÓN PARA LA CUBIERTA DE INDUCCIÓN
Instalación típica para una estufa eléctrica encima de un horno de pared instalado debajo
del mostrador
Sólo ciertos modelos de tapas de cocina se pueden
instalar sobre ciertos modelos de hornos eléctricos
empotrados. Las tapas de cocina y los hornos
empotrados se mencionan por su número de
identificación MFG ID y código de producto (ver la
planilla que se incluye en el paquete de literatura y las
instrucciones de instalación de la cocina donde están
detalladas las dimensiones).
Para reducir el
riesgo de lesiones
personales
y inclinaci
ón
del horno de
pared, éste debe
asegurarse a los
gabinetes mediante
soportes de
montaje.
208/240 caja de
empalme para
hornos de pared
Corte una abertura de 4" X 4"(10.2 cm X 10.2
cm) (mínimo) en el fondo del contrachapado,
a 2" (5 cm) del lado izquierdo del panel
llenador, para poder encaminar el cable a la
caja de empalme.
* Si no se instala ninguna tapa de cocina directamente sobre la unidad del horno, se
permite un espacio máximo de 5" (12,7 cm) sobre el piso.
27'' (68.6 cm)
Horno de pared
30'' (76.2 cm)
Horno de pared

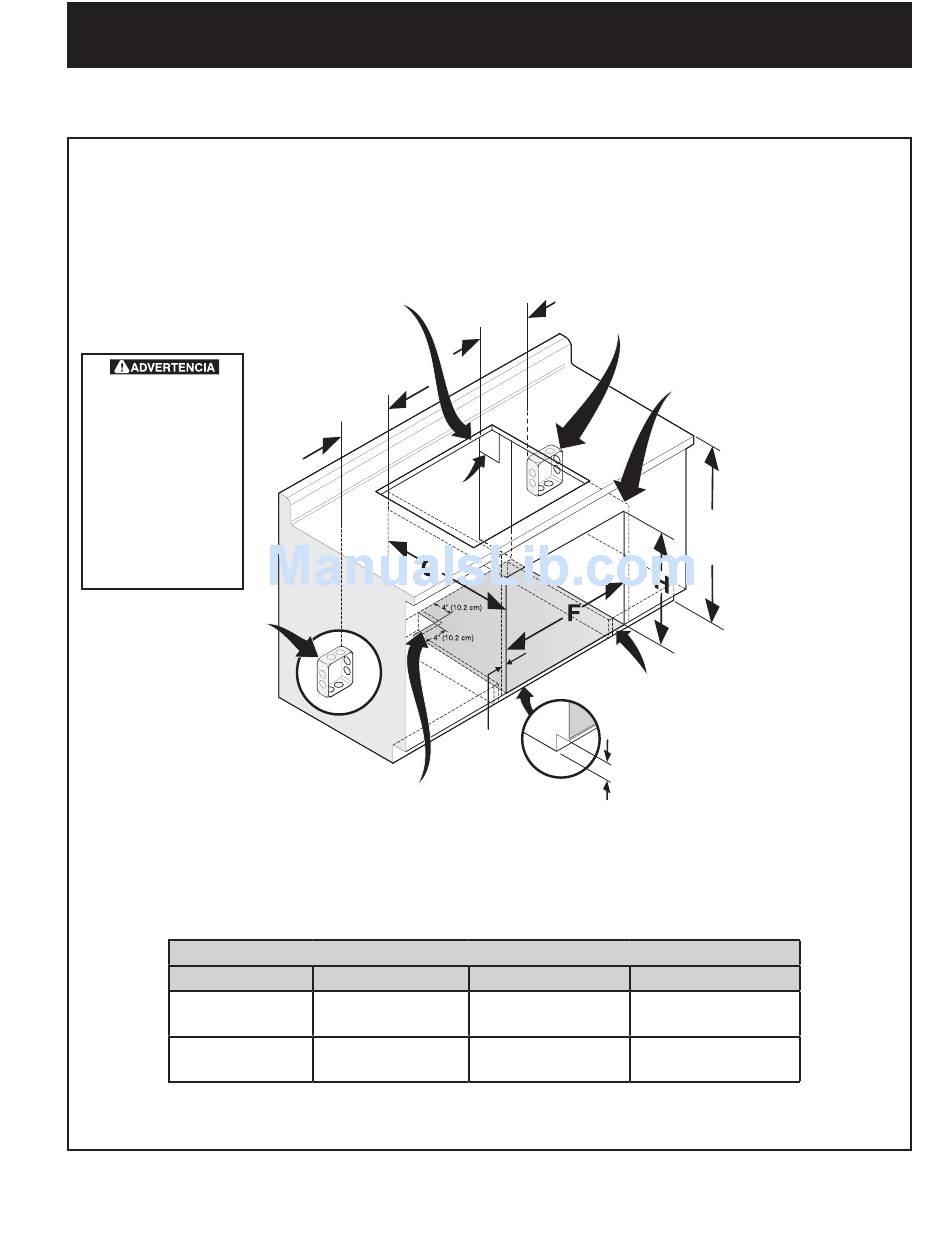

INSTALACIÓN TÍPICA DEBAJO DE LA MESADA DE HORNO SIMPLE EMPOTRADO
Approx. 3"
(7.5 cm)
Approx. 3"
(7.5 cm)
Vea
nota 1
Corte
(mínimo)
hasta que
sobre pase
la orilla por
1 pulgada
(2.5cm)
DIMENSIONES DE ABERTURA
F. ANCHURA
G. PROFUNDIDAD
24 7/8'' (63.2 cm) Min.
25¼'' (64.1 cm) Max.
28½'' (72.4 cm) Min.
29'' (73.7 cm) Max.
CON TAPA DE COCINA MONTADA
15
Nota 1: Apertura de 4" x 4" (10.2 x 10.2 cm) para
guiar el cable blindado de la cubierta a la caja de
conexiones.
Los paneles de relleno
laterales del gabinete son
208/240V caja
necesarios para aislar la
de empalme
unidad de los gabinetes
para la estufa
adyacentes. La altura del
eléctrica
relleno lateral del gabinete
debe permitir la instalación
de modelos de tapas de
cocina aprobados.
Instale contrachapado de 3/4"
(1.9 cm) sobre dos correderas,
nivelado con la parrilla inferior. La
base debe poder sostener 150
libras (68 kg) para los modelos
27"y 200 libras (90 kg) para los
modelos 30".
4 1/2" (11.5 cm) Max.*
H. ALTURA
27¼'' (69.2 cm) Min.
23½'' (59.7 cm)
28¼'' (71.8 cm) Max.
27¼'' (69.2 cm) Min.
23½'' (59.7 cm)
28¼'' (71.8 cm) Max.
36" Min.
(91.4 cm) Min.
