INSTRUCCIONES DE INSTALACIÓN PARA LA CUBIERTA DE INDUCCIÓN
Si el cable de la unidad es equipada con 4 alambres:
Donde los códigos locales permitan conectar el
conductor de puesta a tierra del eléctrodoméstico
al neutral (blanco) (ver figura 5):
1.
Desconecte el suministro eléctrico.
2.
En el interruptor automático, caja de fusibles o
caja de juntas: conectar el aparato y los cables
residenciales como se muestra en la figura 5.
Cable desde el suministro de energía
Alambre
blanco
(neutral)
Alambre
rojos
Alambre
verde o desnudo
Cable de la estufa

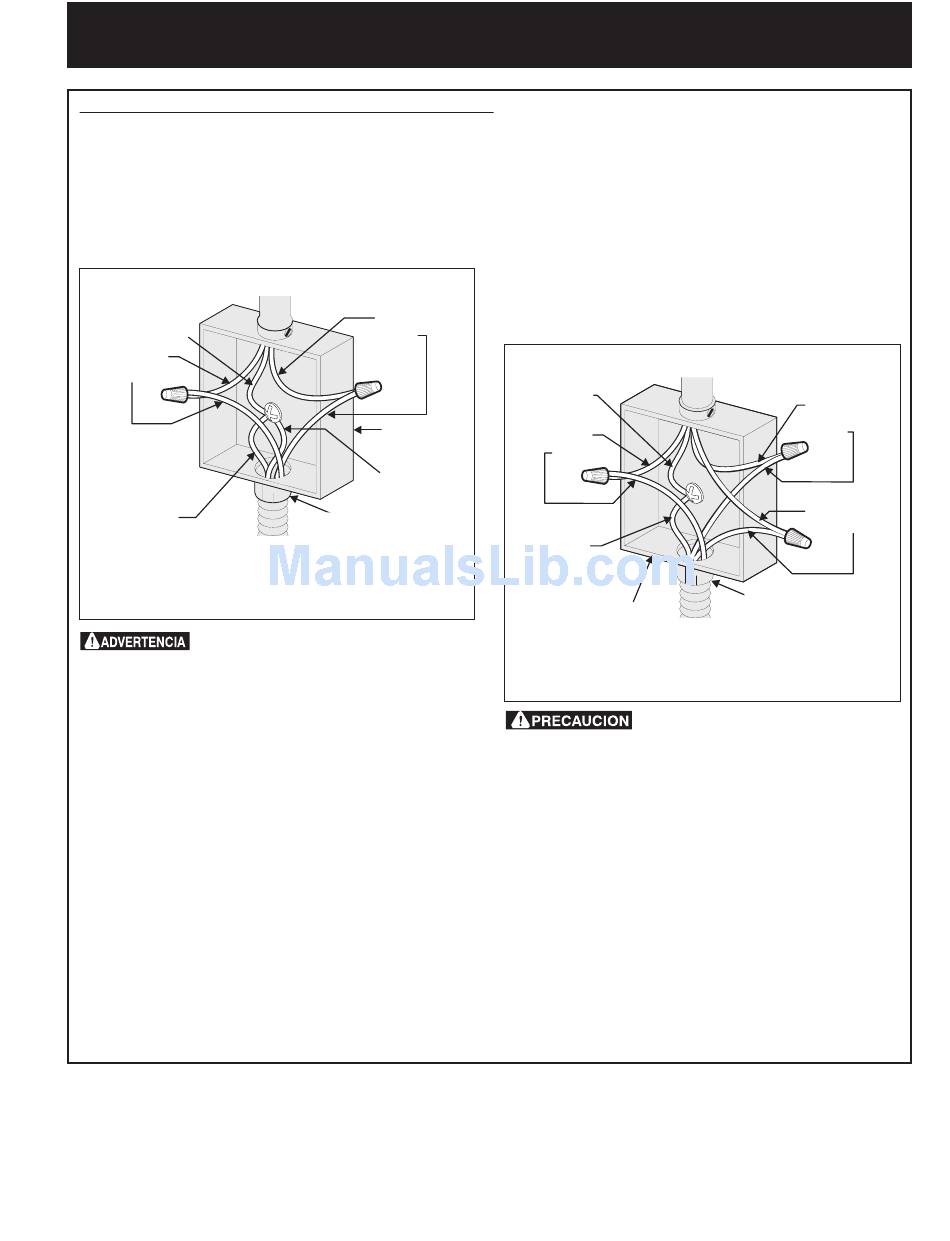

Figura 5 - CAJA DE EMPALMES
DE 3 ALAMBRES PUESTA A TIERRA
Este electrodoméstico está
fabricado con un suministro eléctrico neutro
blanco y un alambre de cobre conectado al
armazón. El armazón esta puesto a tierra por un
enlace de la conexión a tierra con la conexión del
neutro al final de la línea eléctrica, si es usado
en los estados unidos una nueva instalación de
circuito de bifurcación (1996 NEC), casa rodante,
vehículos recreacionales, o donde los códigos
locales no permitan poner a tierra mediante el
neutro (blanco) o en Canadá, desconectar la
conexión blanca de la verde y utilizar la conexión
a tierra para poner a tierra la unidad de acuerdo a
los códigos locales, conectar el neutro al circuito
de bifurcación- conductor neutro de manera usual,
Ver Figura 6. Si su electrodoméstico va a ser
conectado a una caja de conexión puesta a tierra
de 3 cables (en los estados unidos solamente),
donde los códigos locales permitan conectar el
conductor de poner a tierra-electrodoméstico con
el neutro (blanco) ver Figura 5.
Alambre
negros
Caja de
empalmes
Alambre
blanco (neutral)
Conductor de unión
listado - UL (o CSA)
13
Si la cocina se usa en una instalación nueva de
ramal de circuito (1996 NEC), en una casa rodante,
en un vehículo para recreación o si los códigos
locales NO permiten hacer la conexión a tierra a
través del cable neutral (blanco) (ver figura 6):
1. Desconecte el suministro eléctrico.
2. Separe el alambre verde (o cobre desnudo) y el
alambre blanco del electrodoméstico.
3. En el interruptor automático, caja de fusibles o
caja de juntas: conectar el aparato y los cables
residenciales como se muestra en la figura 6.
Cable desde el suministro de energía
Alambre
desnudo
Alambre
rojos
Alambre
verde o
desnudo
Caja de
empalmes
Cable de la estufa
Figure 6 - CAJA DE EMPALMES
DE 4 ALAMBRES PUESTA A TIERRA
Si está conectado a un
sistema eléctrico de 4 alambres, el armazón del
electrodoméstico NO TIENE QUE estar conectado
al alambre neutro del sistema eléctrico de 4
alambres.
NOTA AL ELECTRICISTA: Los conductores de
cable blindados provistos con este artefacto
son aprobados por UL y CSA para la conexión
al alambrado de casa de un calibre mayor. El
aislamiento de los conductores está calificado para
temperaturas más altas que las del alambrado de la
casa. La capacidad de corriente del conductor está
gobernada por la calificación de la temperatura
del aislamiento alrededor del alambre en vez de
solamente el calibre del alambre.
Alambre
blanco
Alambre
negros
Conductor de unión
listado-UL (o CSA)
